SFH［S］タイプ | 三木プーリ

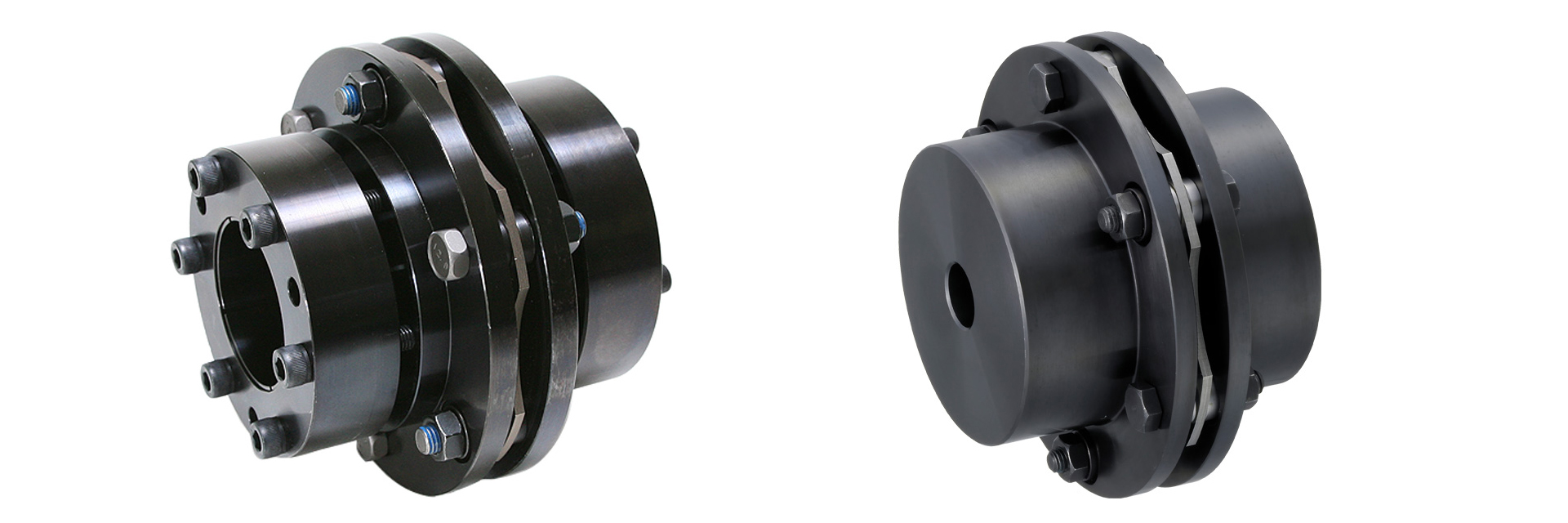

高出力用途の高剛性板ばねカップリングで最大サイズは、フランジ外径φ262mm、許容トルクは8,000N・mです。高剛性エレメントは、独自のヘキサ構造で高出力サーボモータの高精度な動力伝達が可能です。Sタイプは、剛性の高いシングルエレメントタイプです。

仕様（くさび締結タイプ）

型式	許容トルク［N・m］	許容誤差		最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型式	許容トルク［N・m］	偏角［°］	軸方向 [mm]	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFH-150S	1000	1	±0.4	5900	1500000	244	25.14×10^-3	8.95
SFH-170S	1300	1	±0.5	5100	2840000	224	47.90×10^-3	12.53
SFH-190S	2000	1	±0.5	4700	3400000	244	60.40×10^-3	14.21
SFH-210S	4000	1	±0.55	4300	4680000	508	80.50×10^-3	16.12

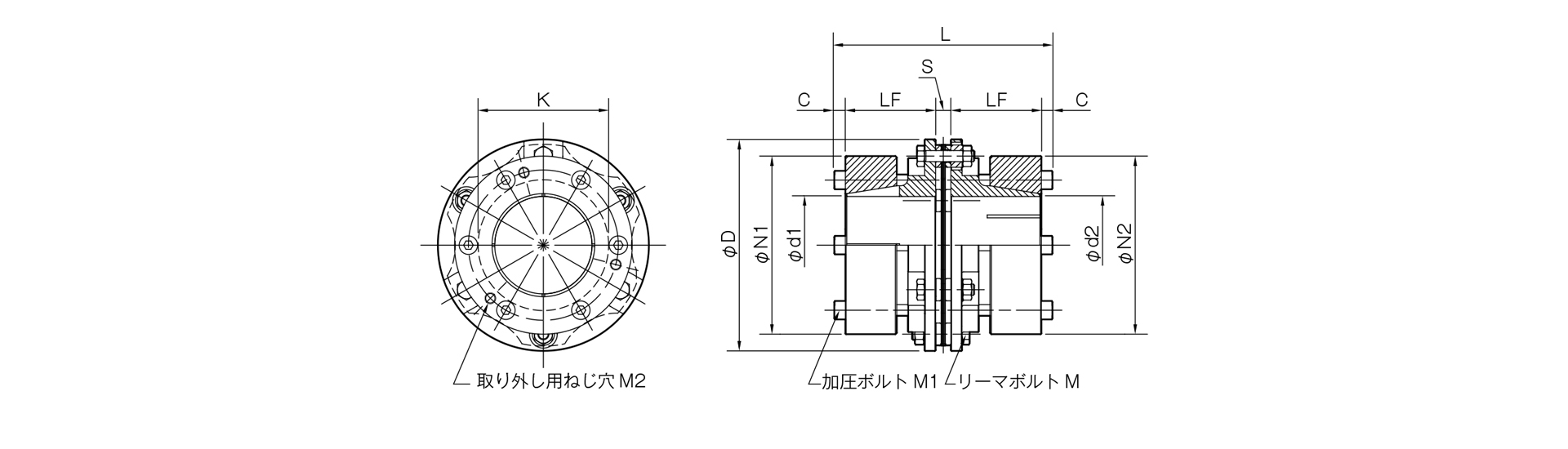

寸法（くさび締結タイプ）

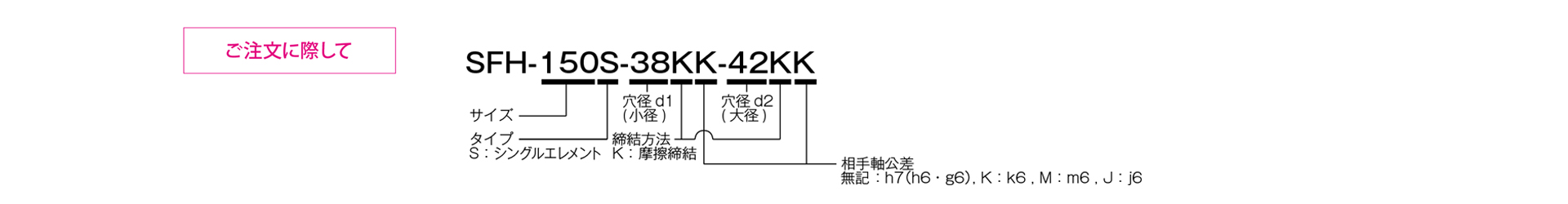

三木プーリのサーボフレックスシリーズSFHモデル Sタイプ（くさび締結仕様）金属板ばねカップリングご注文時の型式構成説明図

単位[mm]
型式	D	L	d1・d2	N1・N2	LF	S	C	K	M	M1	M2
SFH-150S	152	157	38・40・42・45・48・50	108	65	11	8	94	6-M8×36	6-M8×60	3-M8
SFH-150S	152	157	55・56・60・65・70	128	65	11	8	94	6-M8×36	6-M8×60	3-M8
SFH-170S	178	160	38・40・42・45・48・50	108	65	14	8	108	6-M10×45	6-M8×60	3-M8
			55・56・60・65・70	128
			75・80	148
SFH-190S	190	175	38・40・42・45・48・50	108	70	15	10	116	6-M12×54	6-M10×65	3-M10
			55・56・60・65・70	128
			75・80・85	148
SFH-210S	210	181	38・40・42・45・48・50	108	73	15	10	124	6-M16×60	6-M10×65	3-M10

標準穴径組み合わせ（くさび締結タイプ）

型式	標準穴径 d1・d2[mm]
型式	38	40	42	45	48	50	55	56	60	65	70	75	80	85	90
SFH-150S	●	●	●	●	●	●	●	●	●	●	●
SFH-170S	1100	1200	1250	●	●	●	●	●	●	●	●	●	●
SFH-190S	1800	1900	●	●	●	●	●	●	●	●	●	●	●	●
SFH-210S	1800	1900	2000	2150	2300	2400	2600	2650	2850	3100	3350	3600	3800	●	●

●印と数値の入っている欄の穴径は標準穴径として対応してます。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク[N・m]を示しています。

仕様（下穴/キー・止ねじタイプ）

型式	許容トルク［N・m］	許容誤差		最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型式	許容トルク［N・m］	偏角［°］	軸方向 [mm]	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFH-150S	1000	1	±0.4	5900	1500000	244	12.60×10^-3	4.71
SFH-170S	1300	1	±0.5	5100	2840000	224	26.88×10^-3	7.52
SFH-190S	2000	1	±0.5	4700	3400000	244	43.82×10^-3	10.57
SFH-210S	4000	1	±0.55	4300	4680000	508	68.48×10^-3	13.78
SFH-220S	5000	1	±0.6	4000	5940000	448	102.53×10^-3	18.25
SFH-260S	8000	1	±0.7	3400	10780000	612	233.86×10^-3	29.66

最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

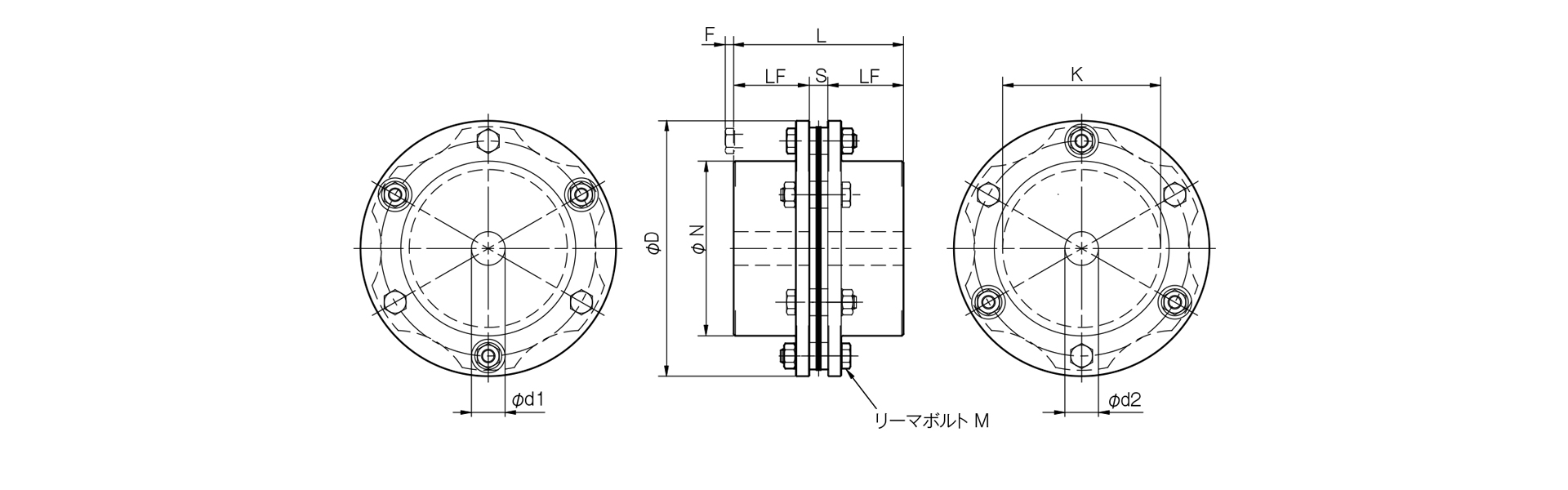

寸法（下穴/キー・止ねじタイプ）

三木プーリのサーボフレックスシリーズSFHモデルSタイプ金属板ばねカップリング寸法図外形寸法および主要部寸法を示す寸法図

単位[mm]
型式	d1・d2 [mm]			D [mm]	N [mm]	L [mm]	LF [mm]	S [mm]	F [mm]	K [mm]	M
型式	下穴	最小	最大	D [mm]	N [mm]	L [mm]	LF [mm]	S [mm]	F [mm]	K [mm]	M
SFH-150S	20	22	70	152	104	101	45	11	5	94	6-M8×36
SFH-170S	25	28	80	178	118	124	55	14	6	108	6-M10×45
SFH-190S	30	32	85	190	126	145	65	15	10	116	6-M12×54
SFH-210S	35	38	90	210	130	165	75	15	8	124	6-M16×60
SFH-220S	45	48	100	225	144	200	90	20	-2	132	6-M16×60
SFH-260S	50	55	115	262	166	223	100	23	11	150	6-M20×80

下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
リーマボルトMの呼びは数量-ねじの呼び×呼び長さです。

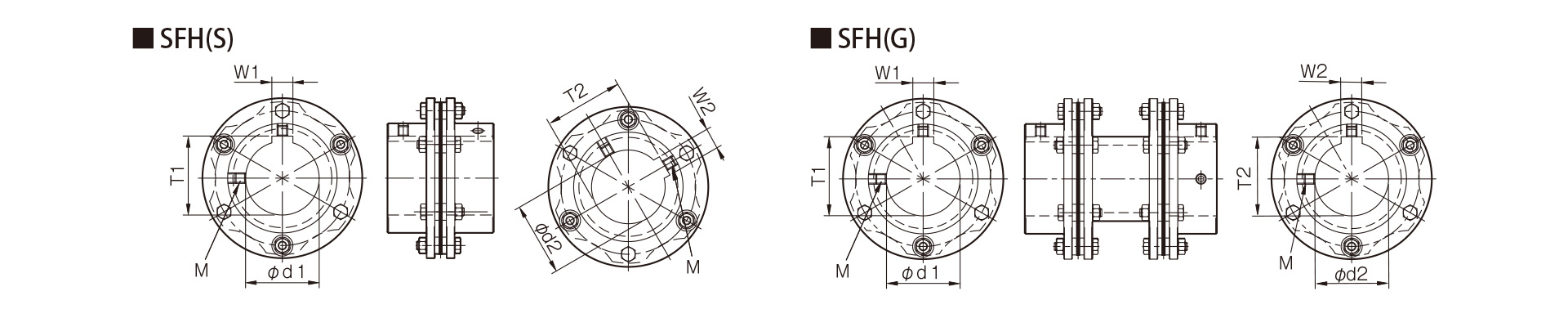

標準穴加工規格（下穴/キー・止ねじタイプ）

単位[mm]
JIS旧規格 2種 JIS B 1301 1959対応					JIS新規格 H9 JIS B 1301 1996対応					モータ規格 JIS C 4210 2001対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）
穴径呼び	公差H7	公差E9	－	－	穴径呼び	公差H7	公差H9	－	－	穴径呼び	公差G7，F7	公差H9	－	－
22	22＋0.0210	7＋0.061＋0.025	25.0＋0.30	2-M6	22H	22＋0.0210	6＋0.0300	24.8＋0.30	2-M5	－	－	－	－	－
24	24＋0.0210	7＋0.061＋0.025	27.0＋0.30	2-M6	24H	24＋0.0210	8＋0.0360	27.3＋0.30	2-M6	24N	24＋0.028＋0.007	8＋0.0360	27.3＋0.30	2-M6
25	25＋0.0210	7＋0.061＋0.025	28.0＋0.30	2-M6	25H	25＋0.0210	8＋0.0360	28.3＋0.30	2-M6	－	－	－	－	－
28	28＋0.0210	7＋0.061＋0.025	31.0＋0.30	2-M6	28H	28＋0.0210	8＋0.0360	31.3＋0.30	2-M6	28N	28＋0.028＋0.007	8＋0.0360	31.3＋0.30	2-M6
30	30＋0.0210	7＋0.061＋0.025	33.0＋0.30	2-M6	30H	30＋0.0210	8＋0.0360	33.3＋0.30	2-M6	－	－	－	－	－
32	32＋0.0250	10＋0.061＋0.025	35.5＋0.30	2-M8	32H	32＋0.0250	10＋0.0360	35.3＋0.30	2-M8	－	－	－	－	－
35	35＋0.0250	10＋0.061＋0.025	38.5＋0.30	2-M8	35H	35＋0.0250	10＋0.0360	38.3＋0.30	2-M8	－	－	－	－	－
38	38＋0.0250	10＋0.061＋0.025	41.5＋0.30	2-M8	38H	38＋0.0250	10＋0.0360	41.3＋0.30	2-M8	38N	38＋0.050＋0.025	10＋0.0360	41.3＋0.30	2-M8
40	40＋0.0250	10＋0.061＋0.025	43.5＋0.30	2-M8	40H	40＋0.0250	12＋0.0430	43.3＋0.30	2-M8	－	－	－	－	－
42	42＋0.0250	12＋0.061＋0.025	45.5＋0.30	2-M8	42H	42＋0.0250	12＋0.0430	45.3＋0.30	2-M8	42N	42＋0.050＋0.025	12＋0.0430	45.3＋0.30	2-M8
45	45＋0.0250	12＋0.061＋0.025	48.5＋0.30	2-M8	45H	45＋0.0250	14＋0.0430	48.8＋0.30	2-M10	－	－	－	－	－
48	48＋0.0250	12＋0.061＋0.025	51.5＋0.30	2-M8	48H	48＋0.0250	14＋0.0430	51.8＋0.30	2-M10	48N	48＋0.050＋0.025	14＋0.0430	51.8＋0.30	2-M10
50	50＋0.0250	12＋0.061＋0.025	53.5＋0.30	2-M8	50H	50＋0.0250	14＋0.0430	53.8＋0.30	2-M10	－	－	－	－	－
55	55＋0.0300	15＋0.075＋0.032	60.0＋0.30	2-M10	55H	55＋0.0300	16＋0.0430	59.3＋0.30	2-M10	55N	55＋0.060＋0.030	16＋0.0430	59.3＋0.30	2-M10
56	56＋0.0300	15＋0.075＋0.032	61.0＋0.30	2-M10	56H	56＋0.0300	16＋0.0430	60.3＋0.30	2-M10	－	－	－	－	－
60	60＋0.0300	15＋0.075＋0.032	65.0＋0.30	2-M10	60H	60＋0.0300	18＋0.0430	64.4＋0.30	2-M10	60N	60＋0.060＋0.030	18＋0.0430	64.4＋0.30	2-M10
65	65＋0.0300	18＋0.075＋0.032	71.0＋0.30	2-M10	65H	65＋0.0300	18＋0.0430	69.4＋0.30	2-M10	65N	65＋0.060＋0.030	18＋0.0430	69.4＋0.30	2-M10
70	70＋0.0300	18＋0.075＋0.032	76.0＋0.30	2-M10	70H	70＋0.0300	20＋0.0520	74.9＋0.50	2-M10	－	－	－	－	－
75	75＋0.0300	20＋0.092＋0.040	81.0＋0.50	2-M10	75H	75＋0.0300	20＋0.0520	79.9＋0.50	2-M10	75N	75＋0.060＋0.030	20＋0.0520	79.9＋0.50	2-M10
80	80＋0.0300	20＋0.092＋0.040	86.0＋0.50	2-M10	80H	80＋0.0300	22＋0.0520	85.4＋0.50	2-M12	－	－	－	－	－
85	85＋0.0350	24＋0.092＋0.040	93.0＋0.50	2-M12	85H	85＋0.0350	22＋0.0520	90.4＋0.50	2-M12	85N	85＋0.071＋0.035	22＋0.0520	90.4＋0.50	2-M12
90	90＋0.0350	24＋0.092＋0.040	98.0＋0.50	2-M12	90H	90＋0.0350	25＋0.0520	95.4＋0.50	2-M12	－	－	－	－	－
95	95＋0.0350	24＋0.092＋0.040	103.0＋0.50	2-M12	95H	95＋0.0350	25＋0.0520	100.4＋0.50	2-M12	95N	95＋0.071＋0.035	25＋0.0520	100.4＋0.50	2-M12
100	100＋0.0350	28＋0.092＋0.040	109.0＋0.50	2-M12	100H	100＋0.0350	28＋0.0520	106.4＋0.50	2-M12	－	－	－	－	－
115	115＋0.0350	32＋0.112＋0.050	125.0＋0.50	2-M12	115H	115＋0.0350	32＋0.0520	122.4＋0.50	2-M12	－	－	－	－	－

止めねじの位置は同一平面上にはなりません。
止めねじは製品に付属します。
キー溝加工の位置精度は目視です。
キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照ください。

止めねじの位置

単位[mm]
型式	端面からの位置 [mm]
SFH-150	15
SFH-170	20
SFH-190	25
SFH-210	30
SFH-220	35
SFH-260	40
