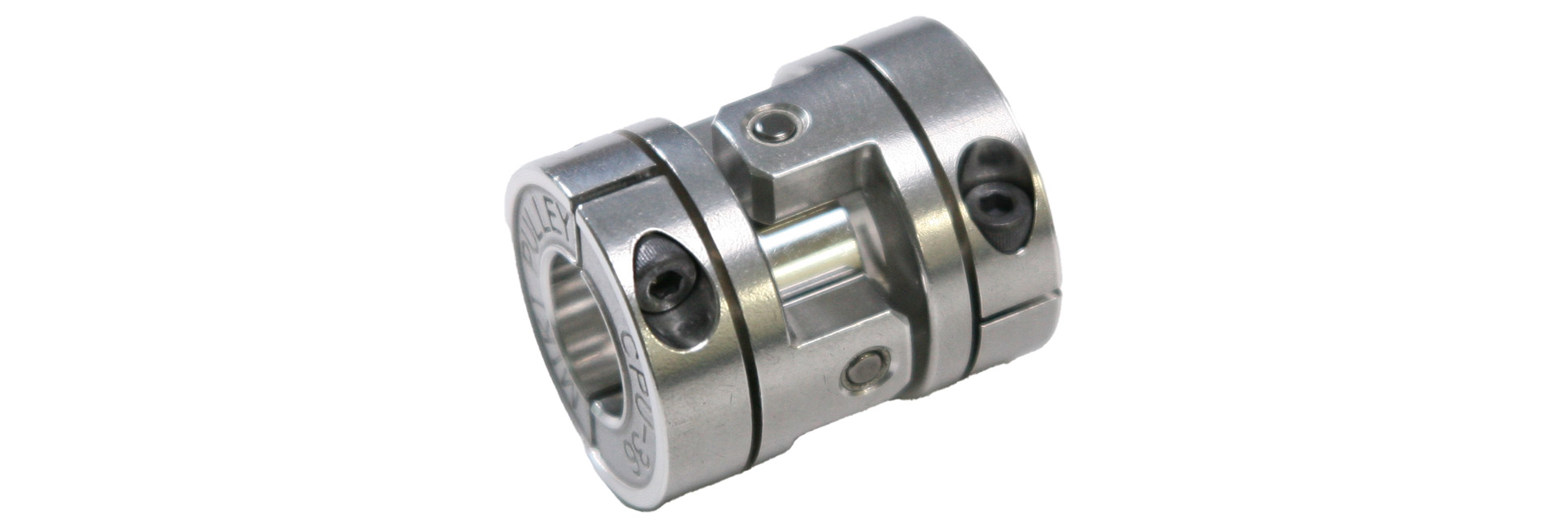

CPUモデル

ピンとブッシュによって動力を伝達するカップリングで、ピンとブッシュの摺動部による減衰性があり、大きな偏心、偏角を吸収しながら、安定した回転伝達が可能です。偏心、偏角の吸収はたわみによるものではないため、軸反力が極小です。CPUモデルは、最大4°までの偏角を許容できます。

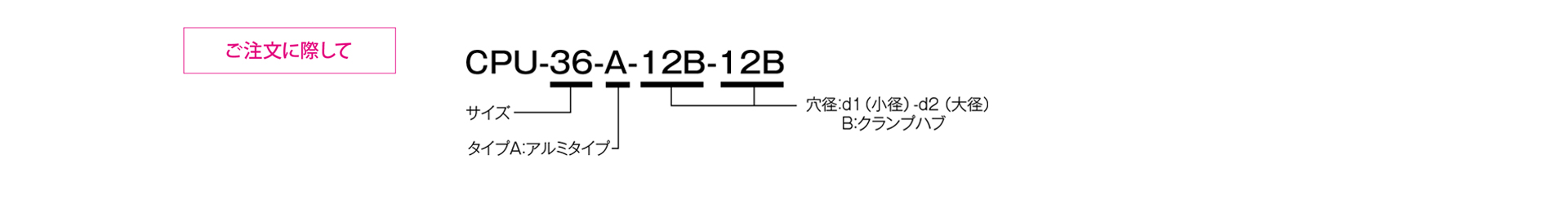

【仕様】

型式	許容トルク［N・m］	許容誤差		最高回転速度［min−1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg・m2］	質量［kg］
型式	許容トルク［N・m］	偏心 [mm]	偏角［°］	最高回転速度［min−1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg・m2］	質量［kg］
CPU-26-A	2.2	0.3	4	4000	600	3.57 × 10⁻⁶	0.04
CPU-36-A	10	0.4	4	3500	1350	1.64 × 10⁻⁵	0.09
CPU-46-A	25	0.5	4	3000	1650	5.33 × 10⁻⁵	0.19

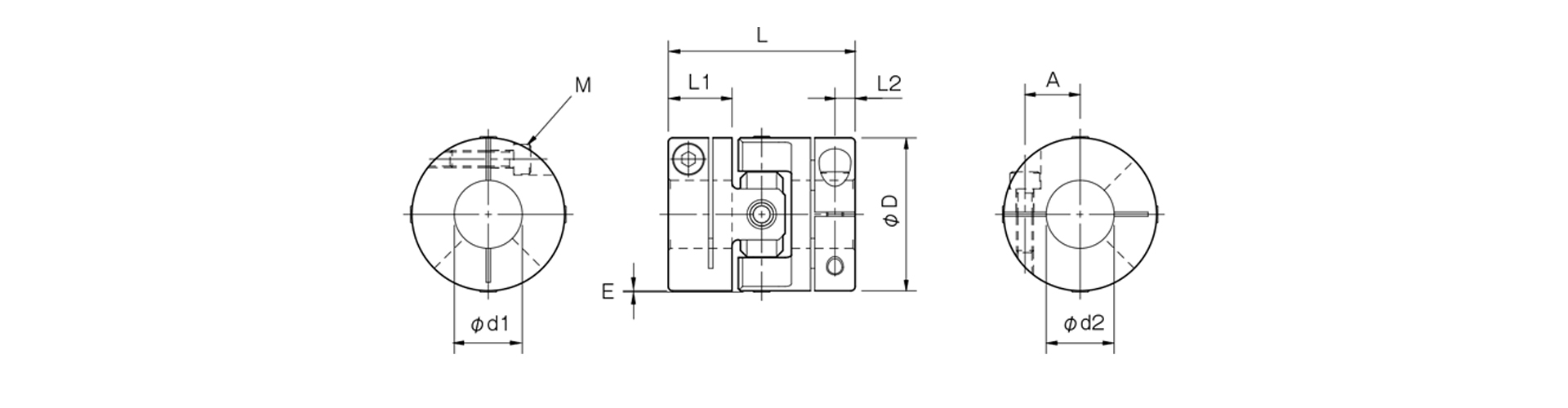

単位[mm]
型式	d1・d2		D	E	L	L1	L2	M	A
型式	最小	最大	D	E	L	L1	L2	M	A
CPU-26-A	6	12	26	0.3	36	12	4	M3	9
CPU-36-A	8	18	36	0.3	44	15	4.75	M4	13
CPU-46-A	10	22	46	0.3	54	18	6.5	M5	16
