シュミット（リンク式カップリング）

軸方向に長さの必要なユニバーサルジョイントなどで構成される軸心違いの動力伝達において、軸方向にコンパクトに動力伝達を実現するのがシュミットカップリングです。リンクのクランクモーションを利用した軸心違いカップリングで、回転中の軸心の平行移動も可能なカップリングです。

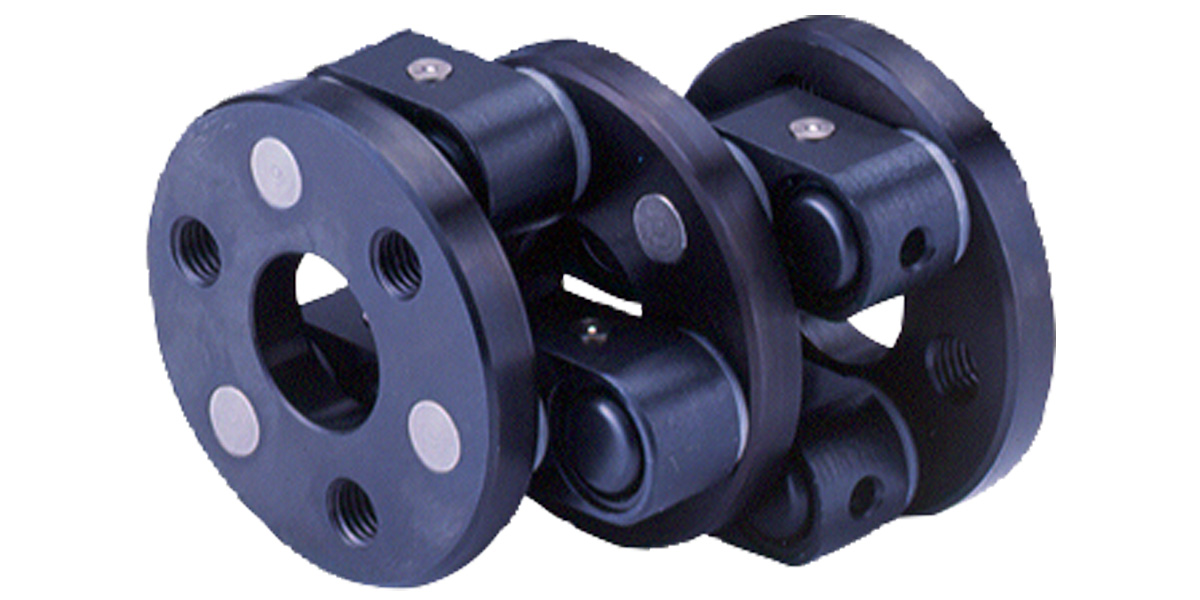

	NSSモデル	DLモデル
画像

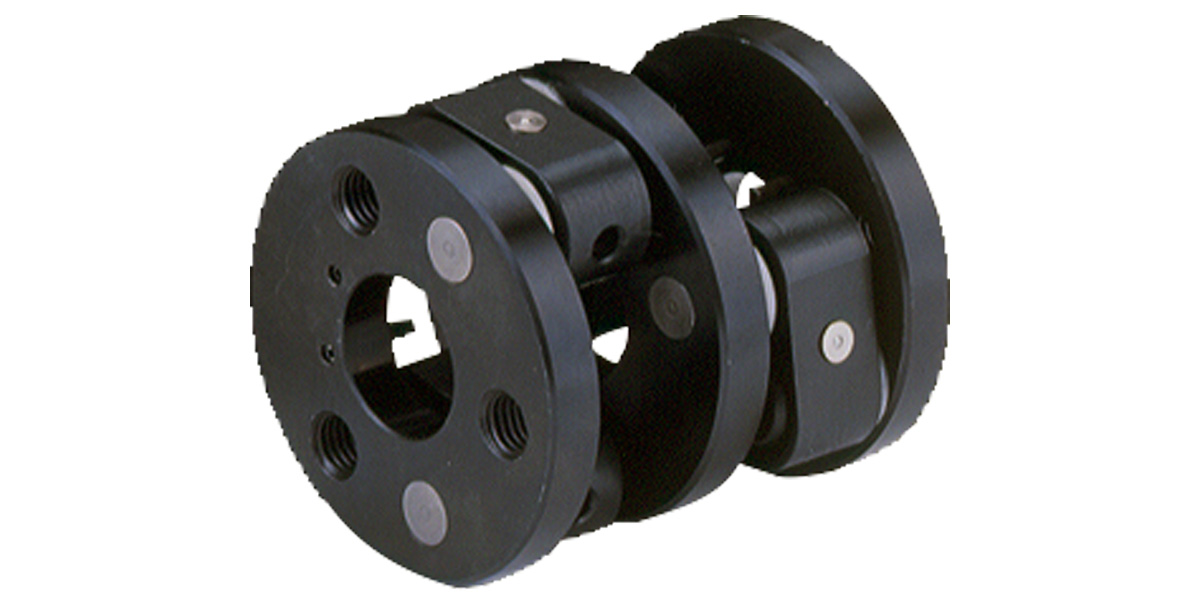

仕様	リンクのクランクモーションを利用したカップリングで軸心違いのまま通常運転が可能です。	三木プーリのシュミット DLタイプリンク式カップリング製品画像（偏心許容・高耐久構造・産業用伝動軸継手）
常用トルク [N･m]	49~7850	93~2310
最大偏心量 [mm]	9~23	2~4
最高回転数[min-1］	3000~250	2000~1000
CAD 会員限定	-	-
カタログ	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ
