Lモデル（スパイダー単体）

三木プーリのスパフレックスALモデル Lタイプ ゴム・樹脂カップリング製品画像（スパイダー単体・交換用エレメント・防振軸継手部品）
カタログ ダウンロード
取扱説明書 ダウンロード
ALモデルの緩衝ゴム部分です。ニトリルゴム製、保守、交換用です。

【 寸法 】

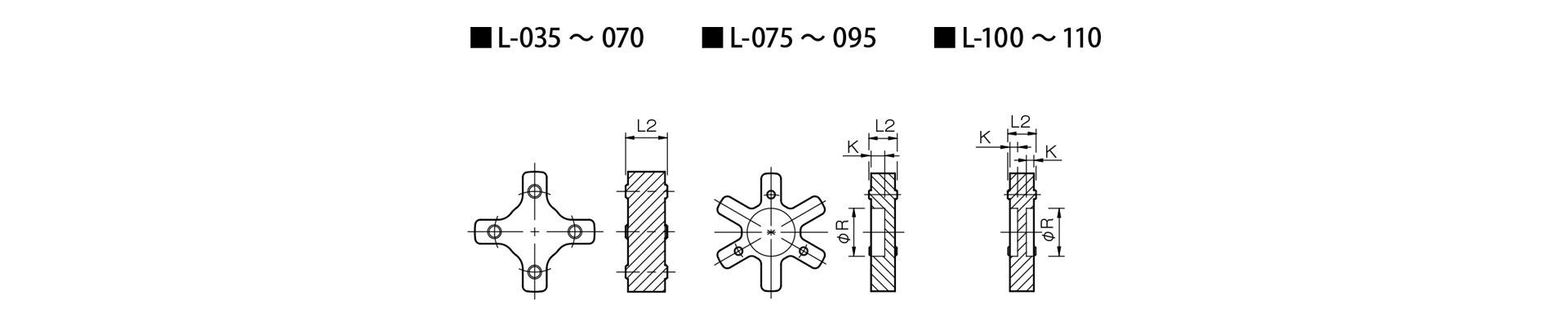

三木プーリのスパフレックス（ジョーカップリング）ALモデルLタイプスパイダー単体寸法図 外形寸法および主要部寸法を示す寸法図
スパイダー仕様表
単位［mm］
スパイダー型式 カップリング型式 L2 R K
L-035 AL-035 6.5 ― ―
L-050 AL-050 12.2 ― ―
L-070 AL-070 12.2 ― ―
L-075 AL-075 12.4 20 6
L-090/095 AL-090 13 22 6.3
L-090/095 AL-095 13 22 6.3
L-100 AL-100 18 26 6
L-110 AL-110 22 30 6

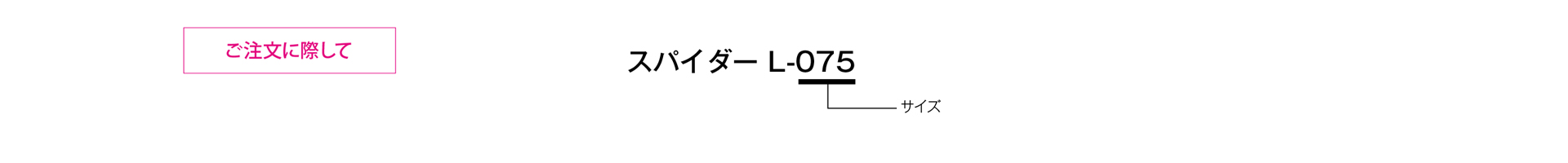

三木プーリのスパフレックス（ジョーカップリング）ALモデル Lタイプ（スパイダー単体）ゴム・樹脂カップリング ご注文時の型式構成説明図
