CF-B ポリウレタン樹脂タイプ

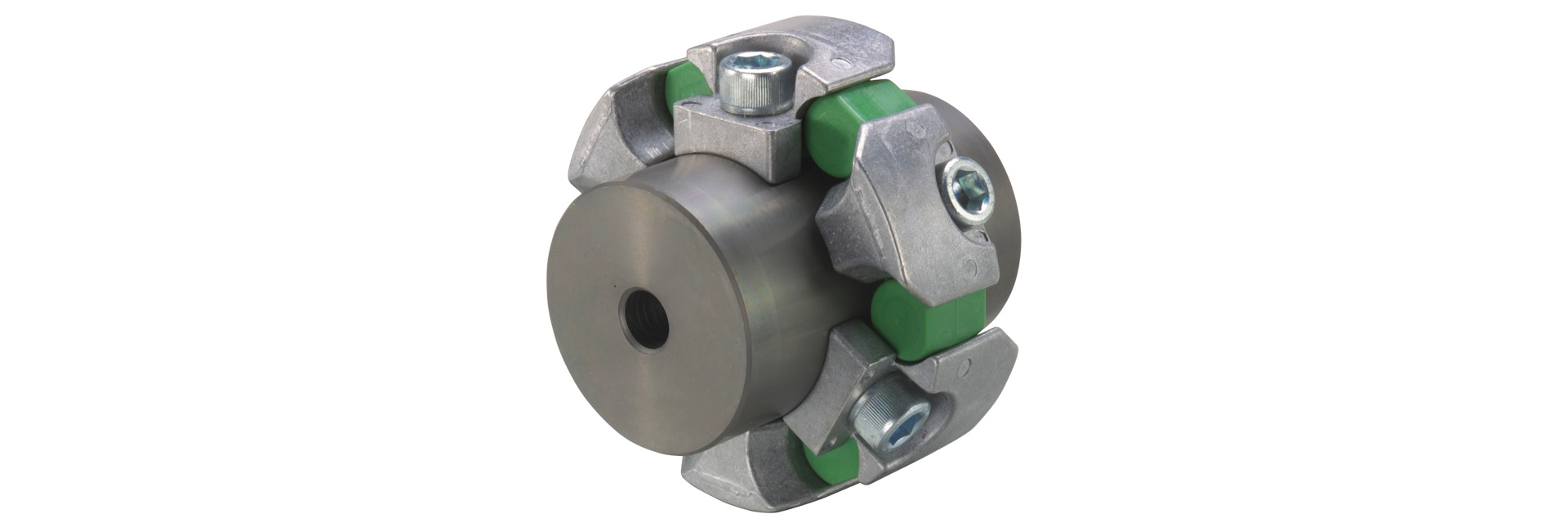

三木プーリのセンタフレックスCF-Bモデル CF-Bタイプ ゴム・樹脂カップリング製品画像（ポリウレタン樹脂エレメント・防振軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
エレメントに弾性に富んだポリウレタン樹脂を採用しているため、動力伝達時の振動・衝撃の吸収性にすぐれ、騒音も低減します。CF-Bモデルは、二個のハブの間にエレメントをはさみ込んだだけのコンパクトで単純な構造なため、二軸間の軸心に狂いがあってもスムーズに動力を伝達します。

【仕様】

CF-B 性能表
型式 トルク 許容誤差 最高回転速度
[min-1]		 静的ねじりばね定数
[N・m/rad]		 慣性モーメント
[kg・m2]		 質量
[kg]		 下穴品価格
[円]
常用
[N・m]		 最大
[N・m]		 偏心
[mm]		 偏角
[°]		 軸方向
[mm]
CF-B-070 30 60 0.5 1 ±1 10000 1.30×103 2.80×10-4 0.7
CF-B-080 60 120 0.5 1 ±1 9000 1.53×103 3.39×10-4 0.8
CF-B-100 120 240 0.5 1 ±1 7500 3.51×103 1.34×10-3 2
CF-B-120 250 500 0.5 1 ±1 6000 7.90×103 3.34×10-3 3.4
CF-B-140 400 800 0.5 1 ±1 5000 1.34×104 7.02×10-3 5.4
CF-B-165 600 1200 0.5 1 ±1 4000 2.36×104 1.78×10-2 8.7
CF-B-185 1000 2000 0.5 1 ±1 3600 1.02×105 3.67×10-2 13.8

  • 最高回転速度は動バランスを考慮しておりません。
  • 静的ねじりばね定数の値は、20℃の時の値です。
  • 慣性モーメント、質量および価格は、円筒ハブが下穴の場合の値です。

【寸法】

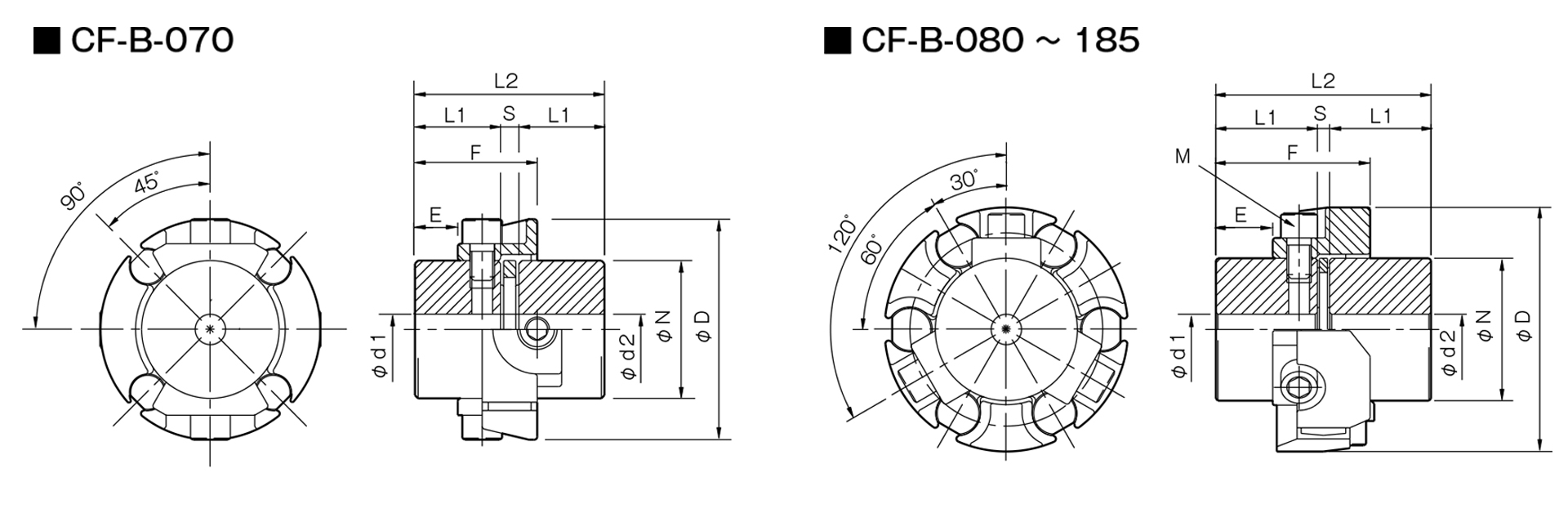

三木プーリのセンタフレックスCF-Bモデル CF-Bタイプ ゴム・樹脂カップリング寸法図（ポリウレタン樹脂エレメント・防振軸継手）
CF-B 寸法表
単位 [mm]
型式 d1・d2 D N L1 L2 S E F M
下穴 最小 最大
CF-B-070 9 10 30 72 45 28 62 6 14 40 4-M8
CF-B-080 12 14 30 76 45 30 66 6 16 42 6-M8
CF-B-100 12 14 38 98 60 42 90 6 24 64.5 6-M10
CF-B-120 15 16 48 120 70 50 106 6 28 76 6-M12
CF-B-140 15 16 55 138 85 55 116 6 30 83 6-M14
CF-B-165 19 20 60 165 100 65 138 8 36 99 6-M16
CF-B-185 29 30 80 187 115 80 170 10 45 123 6-M20

  • 下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
  • ボルトMの呼びは数量-ねじの呼びです。

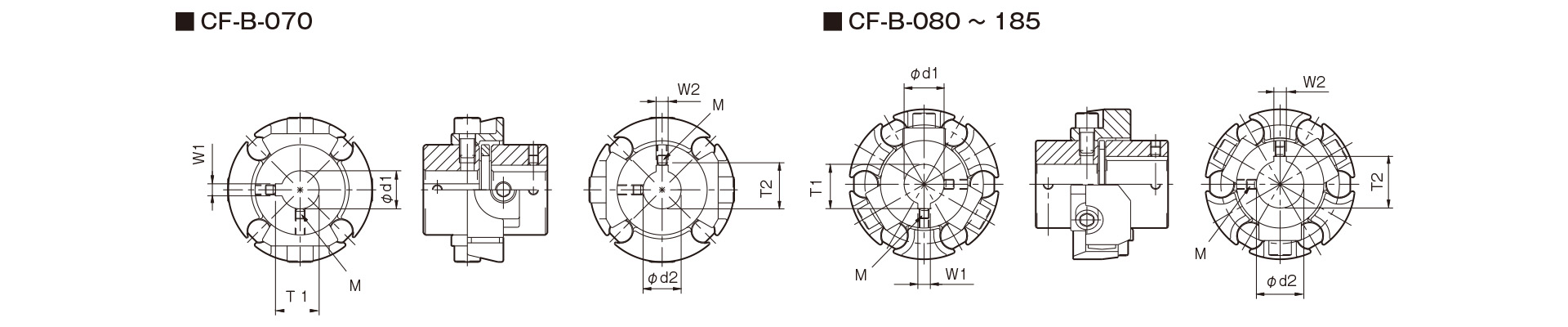

【標準穴加工規格】

?
単位 [mm]
JIS 旧規格2 種 JIS B 1301 1959 対応 JIS 新規格 H9 JIS B 1301 1996 対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径（d1・d2） キー溝幅（W1・W2） キー溝高さ（T1・T2） 止めねじ穴（M） 穴径呼び 穴径（d1・d2） キー溝幅（W1・W2） キー溝高さ（T1・T2） 止めねじ穴（M） 穴径呼び 穴径（d1・d2） キー溝幅（W1・W2） キー溝高さ（T1・T2） 止めねじ穴（M）
公差H7, H8 公差E9 ― 公差H7 ― 公差H7 公差H9 ― 公差G7, F7 ― 公差H9 ― 公差G7, F7 公差H9 ―
10
10 +0.022 0
― ― 2-M4 ― ― ― ― ― ― ― ― ― ―
11
11 +0.018 0
― ― 2-M4 ― ― ― ― ― ― ― ― ― ―
12
12 +0.018 0
4 +0.050 +0.020
13.5 +0.30 0
2-M4 12H
12 +0.018 0
4 +0.030 0
13.8 +0.30 0
2-M4 ― ― ― ― ―
14
14 +0.018 0
5 +0.050 +0.020
16.0 +0.30 0
2-M4 14H
14 +0.018 0
5 +0.030 0
16.3 +0.30 0
2-M4 14N
14 +0.024 +0.006
5 +0.030 0
16.3 +0.30 0
2-M4
15 15 +0.018/0 5 +0.050/+0.020 17.0 +0.30/0 2-M4 15H 15 +0.018/0 5 +0.030/0 17.3 +0.30/0 2-M4 ― ― ― ― ―
16 16 +0.018/0 5 +0.050/+0.020 18.0 +0.30/0 2-M4 16H 16 +0.018/0 5 +0.030/0 18.3 +0.30/0 2-M4 ― ― ― ― ―
17 17 +0.018/0 5 +0.050/+0.020 19.0 +0.30/0 2-M4 17H 17 +0.018/0 5 +0.030/0 19.3 +0.30/0 2-M4 ― ― ― ― ―
18 18 +0.018/0 5 +0.050/+0.020 20.0 +0.30/0 2-M4 18H 18 +0.018/0 6 +0.030/0 20.8 +0.30/0 2-M5 ― ― ― ― ―
19 19 +0.021/0 5 +0.050/+0.020 21.0 +0.30/0 2-M4 19H 19 +0.021/0 6 +0.030/0 21.8 +0.30/0 2-M5 19N 19 +0.028/+0.007 6 +0.030/0 21.8 +0.30/0 2-M5
20 20 +0.021/0 5 +0.050/+0.020 22.0 +0.30/0 2-M4 20H 20 +0.021/0 6 +0.030/0 22.8 +0.30/0 2-M5 ― ― ― ― ―
22 22 +0.021/0 7 +0.061/+0.025 25.0 +0.30/0 2-M6 22H 22 +0.021/0 6 +0.030/0 24.8 +0.30/0 2-M5 ― ― ― ― ―
24 24 +0.021/0 7 +0.061/+0.025 27.0 +0.30/0 2-M6 24H 24 +0.021/0 8 +0.036/0 27.3 +0.30/0 2-M6 24N 24 +0.028/+0.007 8 +0.036/0 27.3 +0.30/0 2-M6
25 25 +0.021/0 7 +0.061/+0.025 28.0 +0.30/0 2-M6 25H 25 +0.021/0 8 +0.036/0 28.3 +0.30/0 2-M6 ― ― ― ― ―
28 28 +0.021/0 7 +0.061/+0.025 31.0 +0.30/0 2-M6 28H 28 +0.021/0 8 +0.036/0 31.3 +0.30/0 2-M6 28N 28 +0.028/+0.007 8 +0.036/0 31.3 +0.30/0 2-M6
30 30 +0.021/0 7 +0.061/+0.025 33.0 +0.30/0 2-M6 30H 30 +0.021/0 8 +0.036/0 33.3 +0.30/0 2-M6 ― ― ― ― ―
32 32 +0.025/0 10 +0.061/+0.025 35.5 +0.30/0 2-M8 32H 32 +0.025/0 10 +0.036/0 35.3 +0.30/0 2-M8 ― ― ― ― ―
35 35 +0.025/0 10 +0.061/+0.025 38.5 +0.30/0 2-M8 35H 35 +0.025/0 10 +0.036/0 38.3 +0.30/0 2-M8 ― ― ― ― ―
38 38 +0.025/0 10 +0.061/+0.025 41.5 +0.30/0 2-M8 38H 38 +0.025/0 10 +0.036/0 41.3 +0.30/0 2-M8 38N 38 +0.050/+0.025 10 +0.036/0 41.3 +0.30/0 2-M8
40 40 +0.025/0 10 +0.061/+0.025 43.5 +0.30/0 2-M8 40H 40 +0.025/0 12 +0.043/0 43.3 +0.30/0 2-M8 ― ― ― ― ―
42 42 +0.025/0 12 +0.075/+0.032 45.5 +0.30/0 2-M8 42H 42 +0.025/0 12 +0.043/0 45.3 +0.30/0 2-M8 42N 42 +0.050/+0.025 12 +0.043/0 45.3 +0.30/0 2-M8
45 45 +0.025/0 12 +0.075/+0.032 48.5 +0.30/0 2-M8 45H 45 +0.025/0 14 +0.043/0 48.8 +0.30/0 2-M10 ― ― ― ― ―
48 48 +0.025/0 12 +0.075/+0.032 51.5 +0.30/0 2-M8 48H 48 +0.025/0 14 +0.043/0 51.8 +0.30/0 2-M10 48N 48 +0.050/+0.025 14 +0.043/0 51.8 +0.30/0 2-M10
50 50 +0.025/0 12 +0.075/+0.032 53.5 +0.30/0 2-M8 50H 50 +0.025/0 14 +0.043/0 53.8 +0.30/0 2-M10 ― ― ― ― ―
55 55 +0.030/0 15 +0.075/+0.032 60.0 +0.30/0 2-M10 55H 55 +0.030/0 16 +0.043/0 59.3 +0.30/0 2-M10 55N 55 +0.060/+0.030 16 +0.043/0 59.3 +0.30/0 2-M10
56 56 +0.030/0 15 +0.075/+0.032 61.0 +0.30/0 2-M10 56H 56 +0.030/0 16 +0.043/0 60.3 +0.30/0 2-M10 ― ― ― ― ―
60 60 +0.030/0 15 +0.075/+0.032 65.0 +0.30/0 2-M10 60H 60 +0.030/0 18 +0.043/0 64.4 +0.30/0 2-M10 60N 60 +0.060/+0.030 18 +0.043/0 64.4 +0.30/0 2-M10
63 63 +0.030/0 18 +0.075/+0.032 69.0 +0.30/0 2-M10 63H 63 +0.030/0 18 +0.043/0 67.4 +0.30/0 2-M10 ― ― ― ― ―
65 65 +0.030/0 18 +0.075/+0.032 71.0 +0.30/0 2-M10 65H 65 +0.030/0 18 +0.043/0 69.4 +0.30/0 2-M10 65N 65 +0.060/+0.030 18 +0.043/0 69.4 +0.30/0 2-M10

  • φ11 以下の規格は、すべてJIS 旧規格欄と同じ内容となります。
  • 止めねじとキー溝の位置は同一平面上にはなりません。
  • 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、技術資料を参照ください。

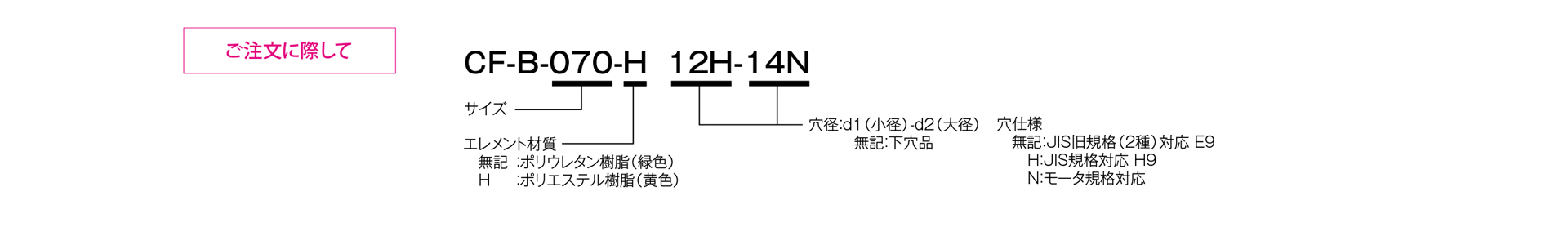

三木プーリのセンタフレックスCF-Bモデル（ポリウレタン樹脂仕様）ゴム・樹脂カップリング ご注文時の型式構成説明図

【止めねじの位置】

CF-B 端面からの位置表
型式 端面からの位置
［mm］
CF-B-070 7
CF-B-080 8
CF-B-100 10
CF-B-120 10
CF-B-140 10
CF-B-165 15
CF-B-185 15
