SRGモデル

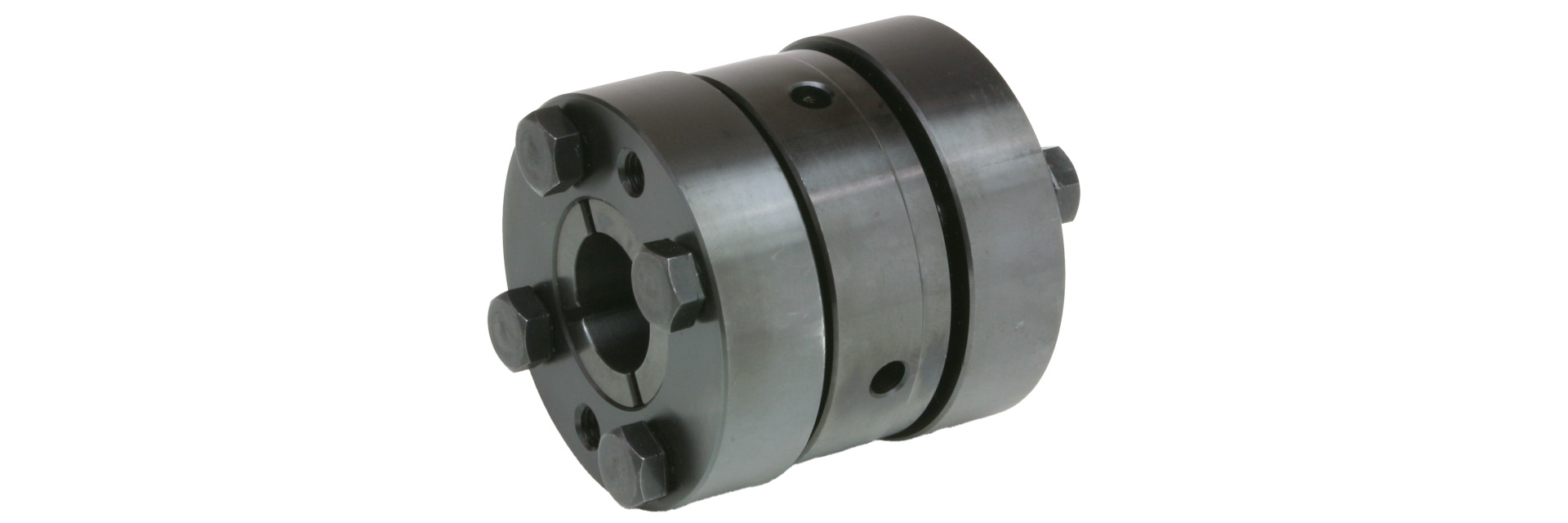

三木プーリのサーボリジット SRG-DSタイプ リジットカップリング製品画像（高剛性直結・サーボモータ用高精度軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
フレキシブルカップリングとは異なり二軸の軸心違いを吸収するエレメントを持たない構造のため、非常に高いねじり剛性を有しています。また、フレキシブルカップリングと比べてトルクに対する外径を小さくすることができるため、カップリングのダウンサイジングが可能で、慣性モーメント低減に貢献できます。

【仕様】

型式 ｄ１・ｄ２［ｍｍ］ ｄ１・ｄ２標準穴径［ｍｍ］に対する許容トルク［N・ｍ］ 最高回転
速度［ｍｉｎ-1］		 ねじりばね定数
［Ｎ・ｍ／ｒａｄ］		 慣性モーメント
［ｋｇ・ｍ2］		 質量
［ｋｇ］		 価格
［円］
最小 最大 16 17 18 19 20 22 24 25 28 30 32 35 36 38 40 42 45 48
SRG-050DS 16 22 90 100 110 120 130 140 15000 60000 0.16×10－3 0.45
SRG-060DS 18 25 80 100 110 145 180 190 13000 115000 0.29×10－3 0.67
SRG-070DS 22 35 150 200 220 290 340 390 460 12000 340000 0.55×10－3 0.85
SRG-080DS 30 48 180 220 270 290 320 360 390 440 490 9500 1335000 1.21×10－3 1.17
  • 摩擦による軸締結のため、穴径によって許容トルクが決まります。小径側の許容トルク値がカップリングとしての許容トルクとなります。
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数、慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

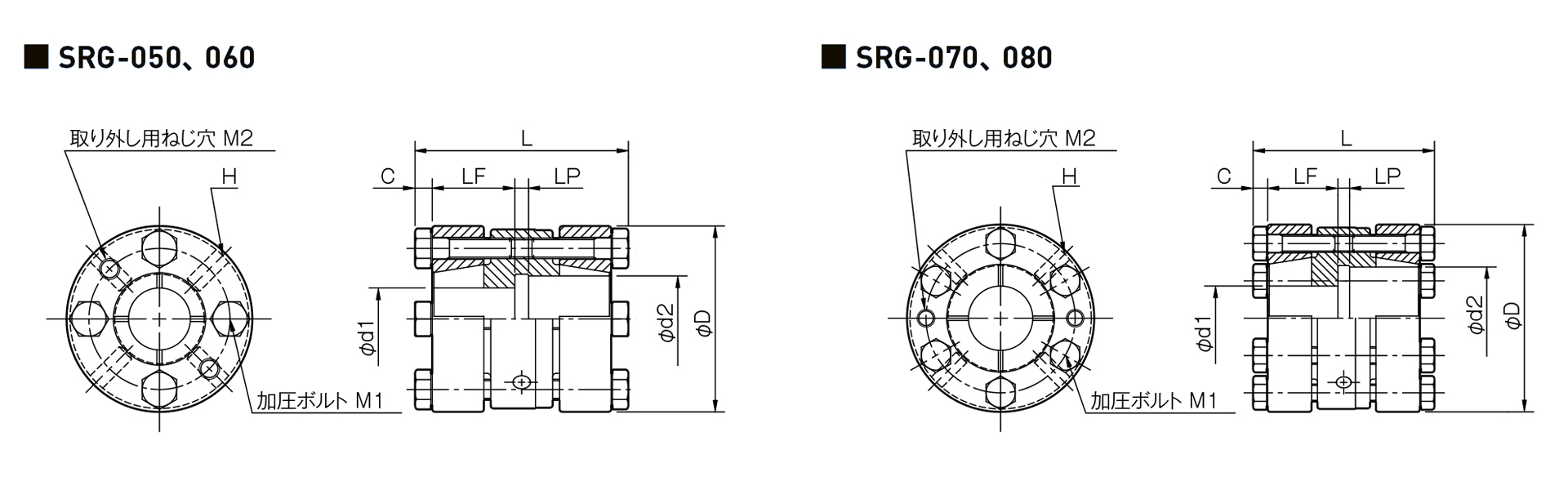

三木プーリのサーボリジットSRGモデルDSタイプリジットカップリング寸法図 取付寸法および軸径寸法を示す寸法図
単位 [mm]

型式 標準穴径　ｄ１・ｄ２ Ｄ Ｌ ＬＦ ＬＰ Ｃ Ｈ Ｍ１ Ｍ２
SRG-050DS 16・17・18・19・20・22 48 52.8 20 4 4.4 4-5.1 4-M6 2-M6
SRG-060DS 18・19・20・22・24・25 54 62 24 5
SRG-070DS 22・24・25・28・30・32・35 64 6-M6
SRG-080DS 30・32・35・36・38・40・42・45・48 78 63 25.5 4
  • 加圧ボルトM1と取り外し用ねじ穴M2の呼びは数量-ねじの呼びです。また、数量は片側の数量です。

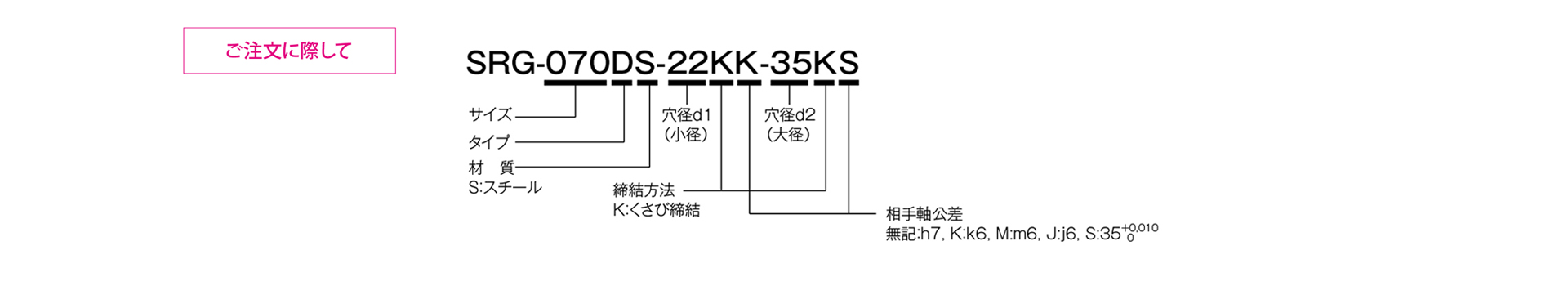

三木プーリのサーボリジット SRGモデル DSタイプ リジットカップリング ご注文時の型式構成説明図

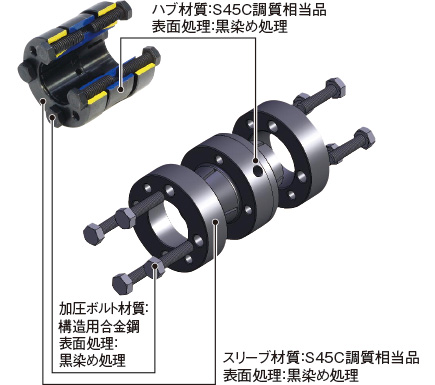

【 SRGモデルの構造と材質 】

*
項目 仕様
ハブ材質 S45C調質相当品
ハブ表面処理 黒染め処理
加圧ボルト材質 構造用合金鋼
加圧ボルト表面処理 黒染め処理
スリーブ材質 S45C調質相当品
スリーブ表面処理 黒染め処理
