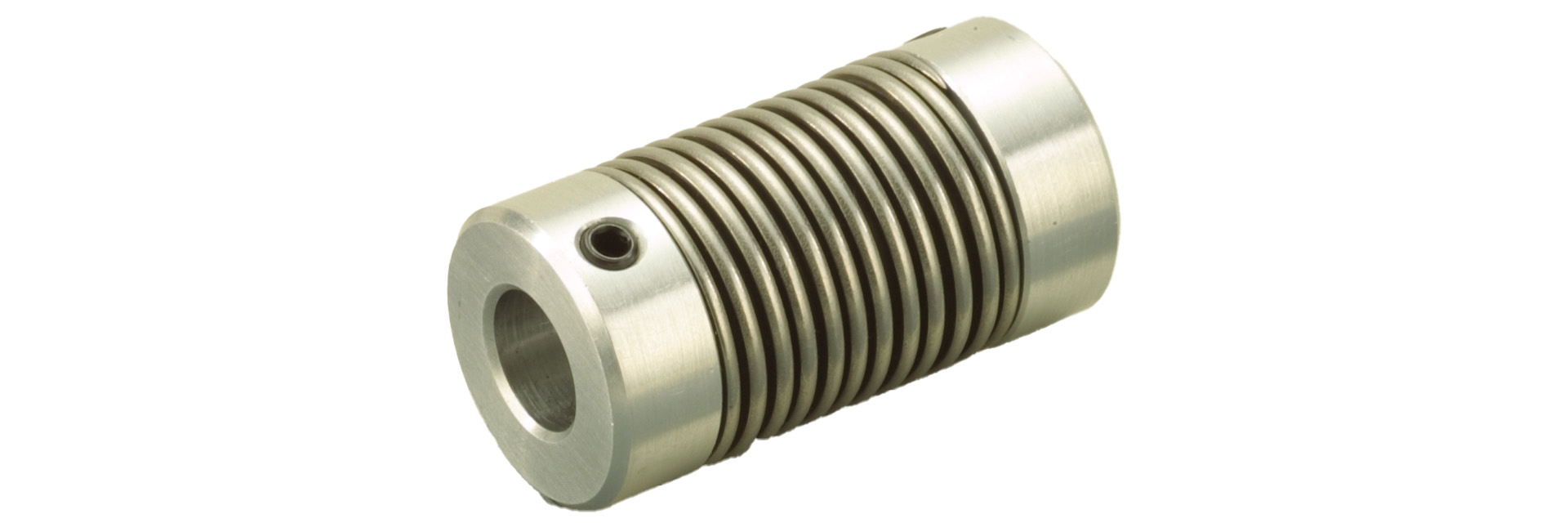

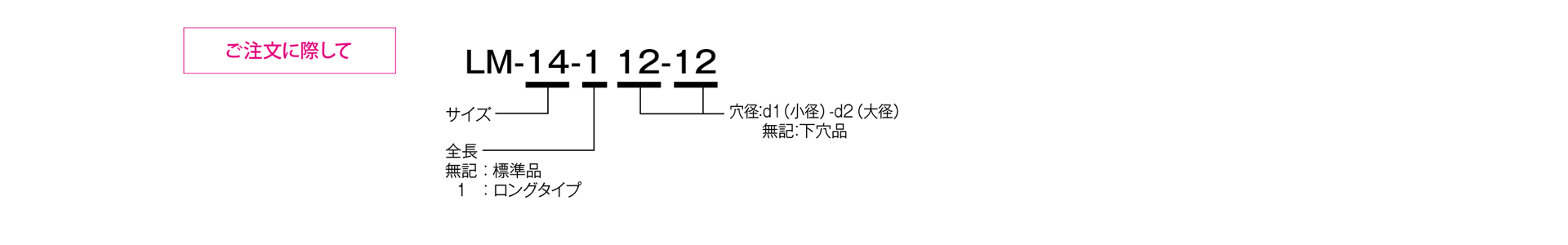

LMモデル ロングタイプ
スプリング構造の弾性を利用した金属性のカップリングで、金属コイルばねを内蔵しています。このモデルは、フレキシブル性が高く、偏心、偏角といった大きな軸心違いを吸収することが可能です。LMモデルの中でもロングタイプは偏角を14°まで許容できます。
【仕様】
| 型式 | 許容トルク ［N・m］ | 許容誤差 | 最高回転速度 ［min−1］ | ねじりばね定数 ［N・m/rad］ | 慣性モーメント ［kg・m2］ | 質量 ［kg］ | ||
|---|---|---|---|---|---|---|---|---|
| 偏心 [mm] | 偏角 ［°］ | 軸方向 [mm] | ||||||
| LM-6 | 0.5 | 1.0 | 8 | ±1.0 | 6000 | 0.77 | 5.10 × 10−7 | 0.020 |
| LM-6-1 | 0.5 | 3.0 | 14 | ±1.5 | 6000 | 0.40 | 7.65 × 10−7 | 0.030 |
| LM-9 | 1.0 | 2.5 | 8 | ±1.0 | 6000 | 1.55 | 2.55 × 10−6 | 0.050 |
| LM-9-1 | 1.0 | 4.0 | 14 | ±1.5 | 6000 | 0.80 | 3.06 × 10−6 | 0.060 |
| LM-14 | 2.0 | 3.0 | 8 | ±1.0 | 6000 | 3.10 | 7.65 × 10−6 | 0.090 |
| LM-14-1 | 2.0 | 4.5 | 14 | ±1.5 | 6000 | 1.60 | 9.44 × 10−6 | 0.110 |
- 最高回転速度は動バランスを考慮しておりません。
- 慣性モーメントおよび質量は、最大穴径時の値となります。

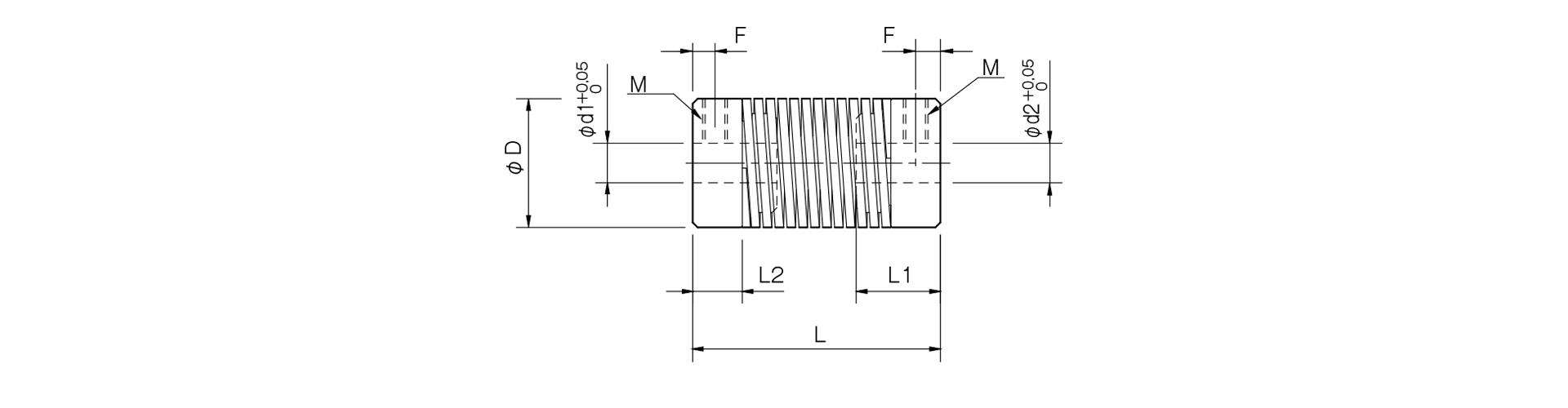

【寸法】
| 型式 | d1・d2 | D | L | L1 | L2 | F | M | ||
|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | |||||||
| LM-6 | 4 | 5 | 6 | 14 | 35 | 12 | 6.5 | 3.5 | M4 |
| LM-6-1 | 4 | 5 | 6 | 14 | 50 | 12 | 6.5 | 3.5 | M4 |
| LM-9 | 5 | 6 | 9 | 20 | 40 | 14 | 7.5 | 4 | M4 |
| LM-9-1 | 5 | 6 | 9 | 20 | 60 | 14 | 7.5 | 4 | M4 |
| LM-14 | 8 | 9 | 14 | 26 | 50 | 17 | 10 | 5 | M5 |
| LM-14-1 | 8 | 9 | 14 | 26 | 70 | 17 | 10 | 5 | M5 |
- 下穴は、キリ穴となります。
- 左右タップ位置に図のような相関関係はありません。
【標準穴径】
| 型式 | 標準穴径 d1・d2 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 6.35 | 7 | 8 | 9 | 9.5 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | |
| LM-6(-1) | ● | ● | |||||||||||
| LM-9(-1) | ● | ● | ● | ● | ● | ||||||||
| LM-14(-1) | ● | ● | ● | ● | ● | ● | ● | ● | |||||
- 標準穴加工品にキー溝はありません。条件によっては可能な場合がありますのでお問い合わせください。
