バウマンフレックス（金属コイルばねカップリング）

軸に取り付けるハブとハブの間を金属コイルばねでつないだカップリングで、すぐれたたわみ性と小型・高トルクを実現しています。モデルは、比較的許容トルクの小さいバウマンミニフレックスと軸継ぎ手のバウマンフレックスMMモデル、軸とフランジなどの連結用のバウマンフレックスMFモデルがあります。
ZGモデル LMモデル LM ロングタイプ MMモデル MM［S］ステンレスタイプ MFモデル
画像

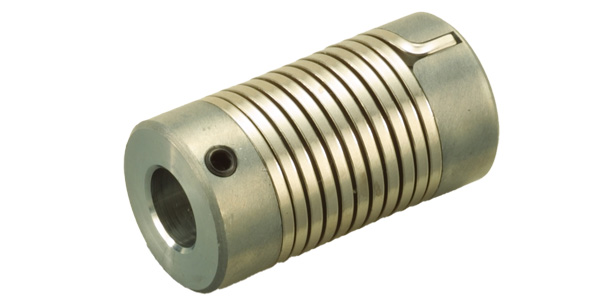

三木プーリのバウマンフレックス ZGタイプ コイルばね・スリットカップリング製品画像（軸ずれ吸収・柔軟軸継手・伝動機器）

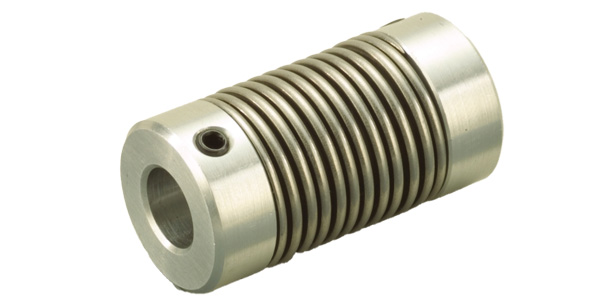

三木プーリのバウマンフレックス LMタイプ コイルばね・スリットカップリング製品画像（高柔軟性・衝撃吸収・産業用軸継手）

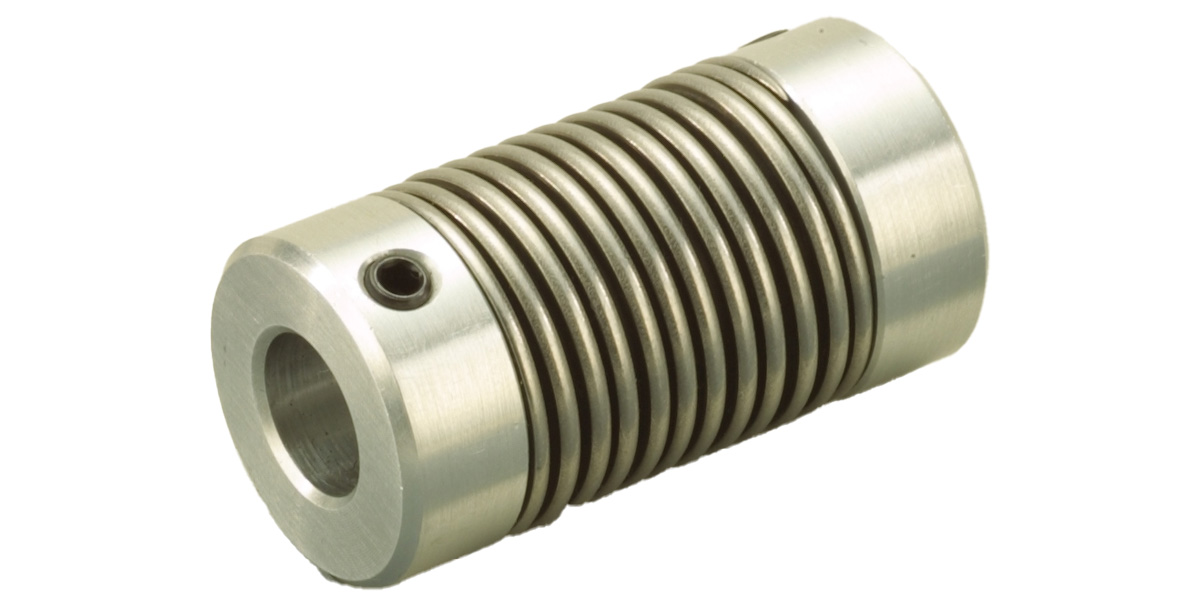

三木プーリのバウマンフレックス LMタイプ コイルばね・スリットカップリング製品画像兼用

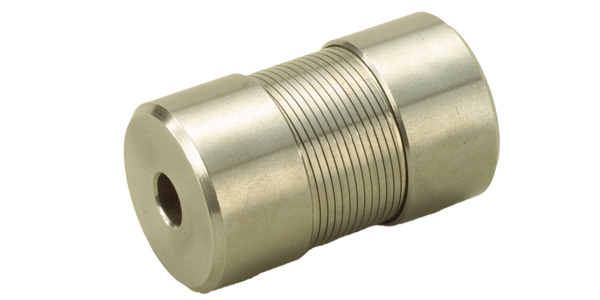

三木プーリのバウマンフレックス MMタイプ コイルばね・スリットカップリング製品画像（高剛性・軸ずれ吸収・精密軸継手）

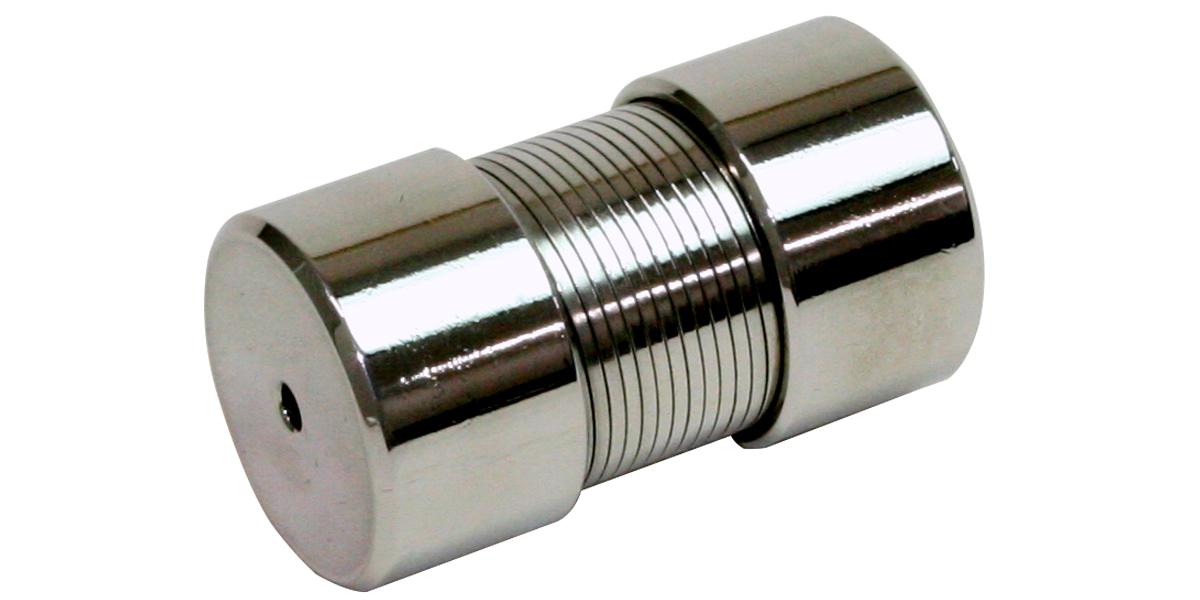

三木プーリのバウマンフレックス MMステンレスタイプ コイルばね・スリットカップリング製品画像（耐食性ステンレス仕様・軸継手・伝動部品）

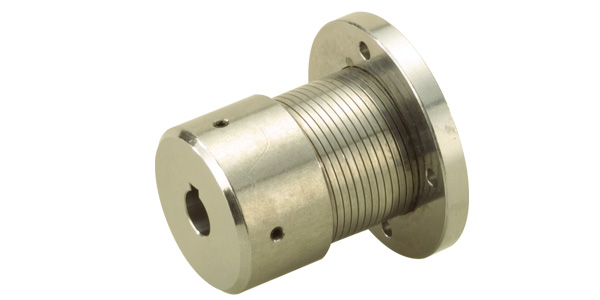

三木プーリのバウマンフレックス MFタイプ コイルばね・スリットカップリング製品画像（高トルク対応・柔軟軸継手・産業用伝動機器）
仕様 比較的低常用トルクのZGモデルで、すぐれたたわみ性を有しています。コイルばねの材質はばね鋼です。 比較的低常用トルクのLMモデルで、ハブはアルミ合金、コイルばねはステンレス鋼製です。 比較的低常用トルクのLMモデルの中でもロングタイプは偏角を14°まで許容できます。 コイルばね部を三層構造とすることで小型・高トルク伝達が可能なフレキシブルカップリングです。 標準モデルがスチール製に対しハブとコイルにステンレス鋼を採用することで、耐食性を高めた仕様です。 コイルばね部の三層構造はそのまま、片側のハブをフランジ形状とすることで、多目的化したモデルです。
常用トルク [N･m] 0.15~1.5 0.5~2.0 0.5~2.0 2.5~220 2.5~90 5~220
外径[mm] 12~26 14~26 14~26 16~75 17~55 ハブ 21~75 / フランジ 42~100
最高回転数[min-1］ 3000 6000 6000 20000~4500 20000~6000
