MMモデル

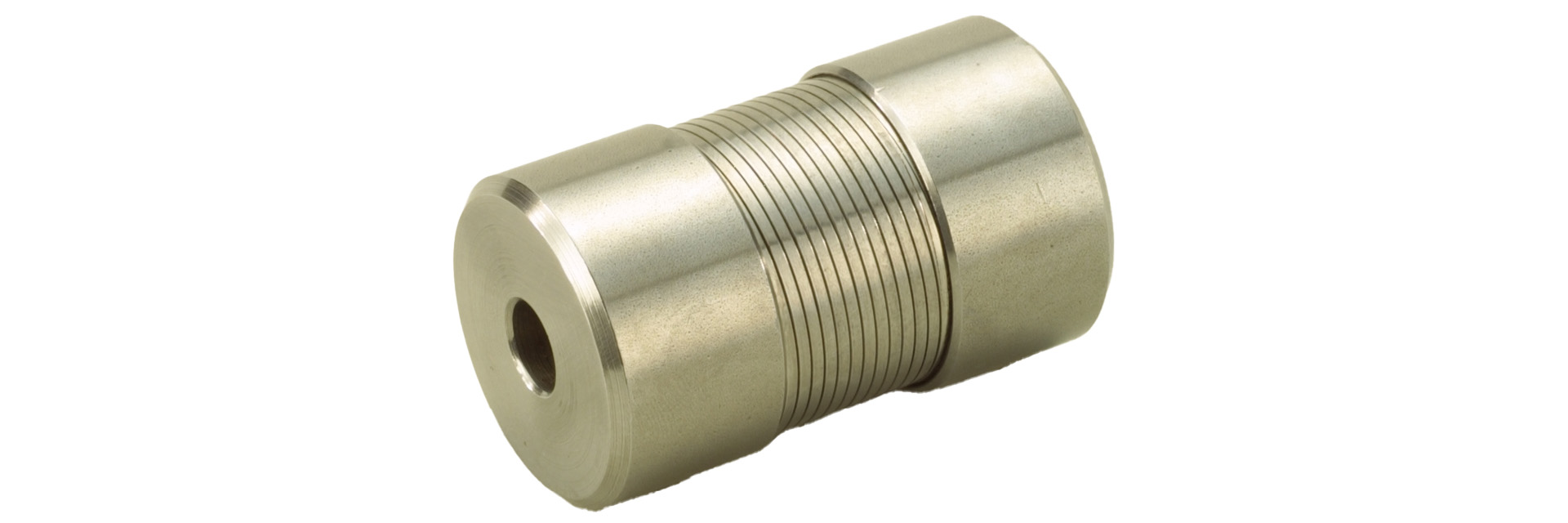

三木プーリのバウマンフレックス MMタイプ コイルばね・スリットカップリング製品画像（高剛性・軸ずれ吸収・精密軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
スプリング構造の弾性を利用した金属性のカップリングで、金属コイルばねを内蔵しています。このモデルは、フレキシブル性が高く、偏心、偏角といった大きな軸心違いを吸収することが可能です。MMモデルは、コイルばね部を三層構造とすることで小型・高トルク伝達が可能なフレキシブルカップリングです。

【仕様】

型式 許容トルク 許容誤差 最高回転速度 ねじりばね定数 慣性モーメント 質量 下穴品価格
［N・m］ 偏心［mm］ 偏角［°］ 軸方向［mm］ ［min-1］ ［N・m/rad］ ［kg・m2］ ［kg］ ［円］
MM-6K 2.5 0.3 3 0.6 20000 143 7.65×10-7 0.03
MM-8K 5 0.3 3 0.8 15000 286.5 4.08×10-6 0.07
MM-12K 10 0.4 3 1 12000 573 1.43×10-5 0.14
MM-14K 10 0.5 3 1 10000 573 2.47×10-5 0.15
MM-16K 20 0.6 3 1.2 9000 1146 6.12×10-5 0.30
MM-19K 20 0.7 3 1.2 8000 1146 8.42×10-5 0.32
MM-20K 40 0.7 3 1.6 7000 2292 1.99×10-4 0.70
MM-24K 40 0.9 3 1.6 7000 2292 2.63×10-4 0.75
MM-25K 90 0.9 3 2 6000 3438 5.66×10-4 1.25
MM-28K 90 1 3 2 6000 2865 5.77×10-4 1.35
MM-30K 150 1.1 3 2.5 5000 4297.5 1.39×10-3 2.10
MM-35K 220 1.2 3 3.2 4500 6303 3.01×10-3 3.50
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

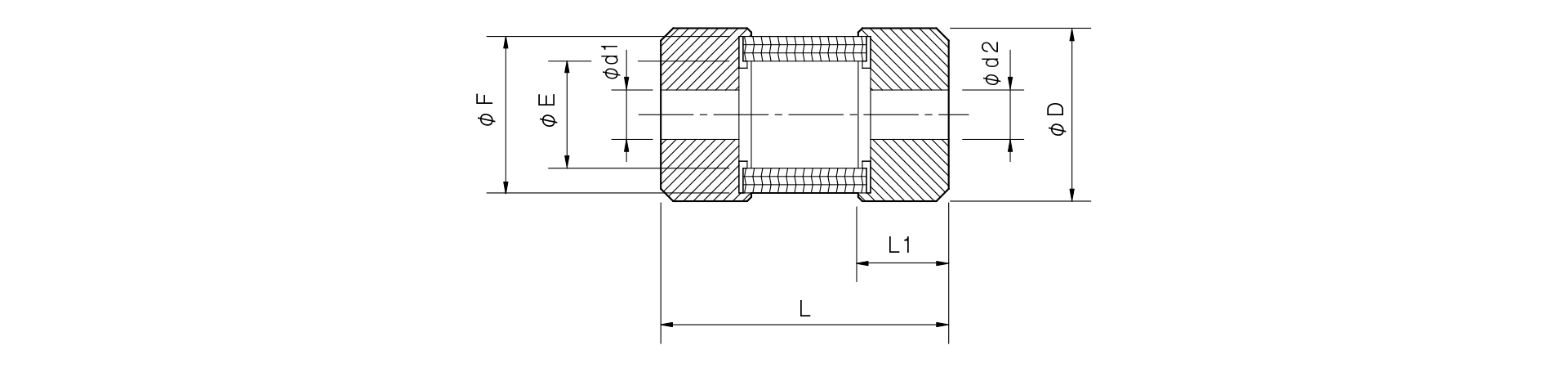

三木プーリのバウマンフレックス MMタイプ コイルばね・スリットカップリング寸法図（高剛性・軸ずれ吸収・精密軸継手）
型式 d1・d2［mm］ D［mm］ L［mm］ L1［mm］ E［mm］ F［mm］
下穴 最小 最大
MM-6K 2.5 3 8 16 20 6 11 15.5
MM-8K 3.5 4 8 21 35 11 13 19
MM-12K 5.5 6 12 26 50 16.5 16.5 24
MM-14K 5.5 7 14 30 50 16.5 20.5 28
MM-16K 5.5 10 16 35 65 22 22.4 32
MM-19K 5.5 10 19 38 65 22 26.4 36
MM-20K 5.5 10 20 45 80 27 28 40
MM-24K 5.5 14 24 48 80 27 33 45
MM-25K 5.5 14 25 55 100 33.5 35 50
MM-28K 5.5 14 28 55 100 33.5 37 52
MM-30K 5.5 16 30 65 125 40 40.8 60
MM-35K 5.5 20 35 75 150 48 46 70

  • 下穴は、キリ穴となります。

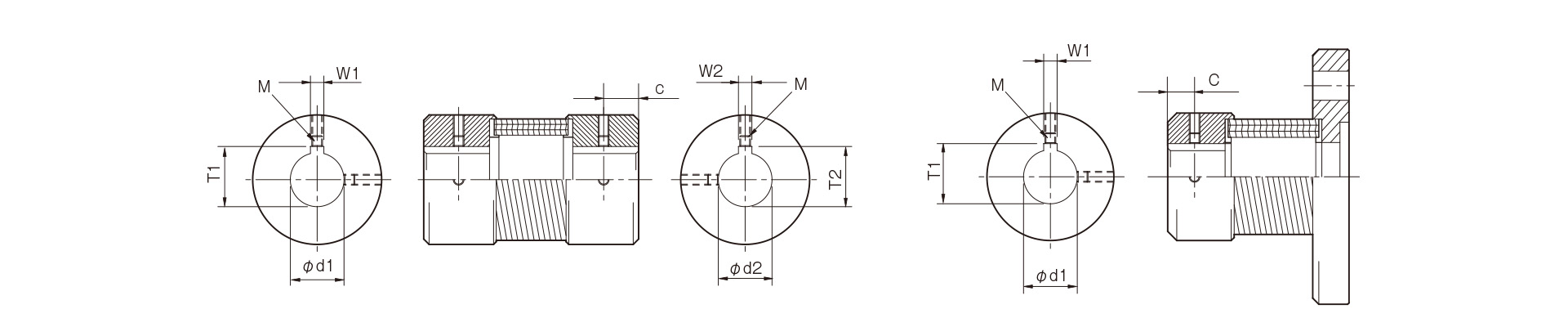

【標準穴加工規格】

?
JISキー溝規格表
単位 [mm]
JIS旧規格 2種 JIS B 1301 1959対応 JIS新規格 H9 JIS B 1301 1996対応 JIS新規格 JS9 JIS B 1301 1996対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）
公差H7,H8 公差E9 － 公差H7 公差H9 － 公差H7 公差JS9 － 公差G7,F7 公差H9 －
4 4＋0.0180 － － 2-M3 － － － － － － － － － － － － － － －
5 5＋0.0180 － － 2-M3 － － － － － － － － － － － － － － －
6 6＋0.0180 － － 2-M4 － － － － － － － － － － － － － － －
7 7＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
8 8＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
9 9＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
10 10＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
11 11＋0.0180 － － 2-M4 － － － － － － － － － － － － － － －
12 12＋0.0180 4＋0.05＋0.02 13.5＋0.30 2-M4 12H 12＋0.0180 4＋0.030 13.8＋0.30 2-M4 12J 12＋0.0180 4＋0.015－0.015 13.8＋0.30 2-M4 － － － － －
14 14＋0.0180 5＋0.05＋0.02 16.0＋0.30 2-M4 14H 14＋0.0180 5＋0.030 16.3＋0.30 2-M4 14J 14＋0.0180 5＋0.015－0.015 16.3＋0.30 2-M4 14N 14＋0.024＋0.006 5＋0.030 16.3＋0.30 2-M4
15 15＋0.0180 5＋0.05＋0.02 17.0＋0.30 2-M4 15H 15＋0.0180 5＋0.030 17.3＋0.30 2-M4 15J 15＋0.0180 5＋0.015－0.015 17.3＋0.30 2-M4 － － － － －
16 16＋0.0180 5＋0.05＋0.02 18.0＋0.30 2-M4 16H 16＋0.0180 5＋0.030 18.3＋0.30 2-M4 16J 16＋0.0180 5＋0.015－0.015 18.3＋0.30 2-M4 － － － － －
17 17＋0.0180 5＋0.05＋0.02 19.0＋0.30 2-M4 17H 17＋0.0180 5＋0.030 19.3＋0.30 2-M4 17J 17＋0.0180 5＋0.015－0.015 19.3＋0.30 2-M4 － － － － －
18 18＋0.0180 5＋0.05＋0.02 20.0＋0.30 2-M4 18H 18＋0.0180 6＋0.030 20.8＋0.30 2-M5 18J 18＋0.0180 6＋0.015－0.015 20.8＋0.30 2-M5 － － － － －
19 19＋0.0210 5＋0.05＋0.02 21.0＋0.30 2-M4 19H 19＋0.0210 6＋0.030 21.8＋0.30 2-M5 19J 19＋0.0210 6＋0.015－0.015 21.8＋0.30 2-M5 19N 19＋0.028＋0.007 6＋0.030 21.8＋0.30 2-M5
20 20＋0.0210 5＋0.05＋0.02 22.0＋0.30 2-M4 20H 20＋0.0210 6＋0.030 22.8＋0.30 2-M5 20J 20＋0.0210 6＋0.015－0.015 22.8＋0.30 2-M5 － － － － －
22 22＋0.0210 7＋0.061＋0.025 25.0＋0.30 2-M6 22H 22＋0.0210 6＋0.030 24.8＋0.30 2-M5 22J 22＋0.0210 6＋0.015－0.015 24.8＋0.30 2-M5 － － － － －
24 24＋0.0210 7＋0.061＋0.025 27.0＋0.30 2-M6 24H 24＋0.0210 8＋0.0360 27.3＋0.30 2-M6 24J 24＋0.0210 8＋0.018－0.018 27.3＋0.30 2-M6 24N 24＋0.028＋0.007 8＋0.0360 27.3＋0.30 2-M6
25 25＋0.0210 7＋0.061＋0.025 28.0＋0.30 2-M6 25H 25＋0.0210 8＋0.0360 28.3＋0.30 2-M6 25J 25＋0.0210 8＋0.018－0.018 28.3＋0.30 2-M6 － － － － －
28 28＋0.0210 7＋0.061＋0.025 31.0＋0.30 2-M6 28H 28＋0.0210 8＋0.0360 31.3＋0.30 2-M6 28J 28＋0.0210 8＋0.018－0.018 31.3＋0.30 2-M6 28N 28＋0.028＋0.007 8＋0.0360 31.3＋0.30 2-M6
30 30＋0.0210 7＋0.061＋0.025 33.0＋0.30 2-M6 30H 30＋0.0210 8＋0.0360 33.3＋0.30 2-M6 30J 30＋0.0210 8＋0.018－0.018 33.3＋0.30 2-M6 － － － － －
32 32＋0.0250 10＋0.061＋0.025 35.5＋0.30 2-M8 32H 32＋0.0250 10＋0.0360 35.3＋0.30 2-M8 32J 32＋0.0250 10＋0.018－0.018 35.3＋0.30 2-M8 － － － － －
35 35＋0.0250 10＋0.061＋0.025 38.5＋0.30 2-M8 35H 35＋0.0250 10＋0.0360 38.3＋0.30 2-M8 35J 35＋0.0250 10＋0.018－0.018 38.3＋0.30 2-M8 － － － － －

  • この標準穴加工規格はバウマンフレックスMM・MFモデルに適用します。
  • φ11以下の規格は、すべてJIS旧規格欄と同じ内容となります。
  • 止めねじの位置は同一平面上にはなりません。
  • 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照ください。

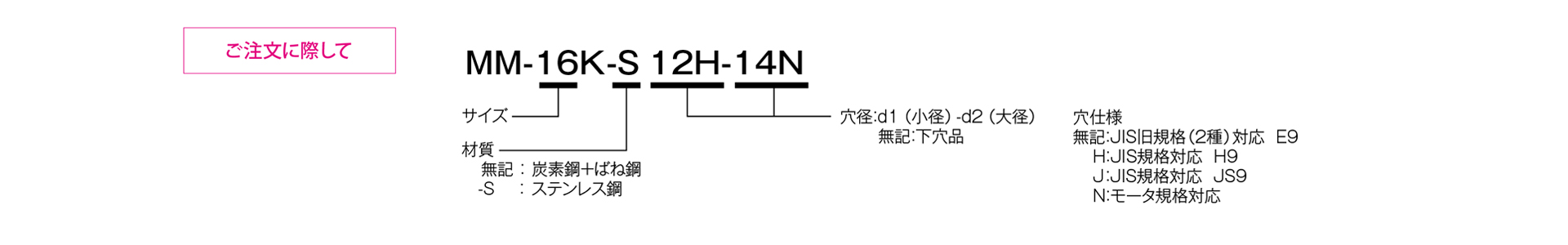

三木プーリのバウマンフレックス MMモデル コイルばね・スリットカップリング ご注文時の型式構成説明図

【止めねじの位置】

端面からの位置表
カップリングサイズ 端面からの位置C［mm］
6 3
8 5
12・14 7
16・19・20・24 10
25・28・30・35 15
