ヘリカル（金属スリットカップリング）
円柱状の材料に螺旋状のスリットを入れた完全一体構造の金属カップリングで、バックラッシがありません。円柱の材質には、高力アルミ合金を採用したモデルとステンレスを採用したモデルがあり、使用環境に応じた選択が可能です。軸への取り付けは、止めねじ方式と摩擦によるクランプ方式の2種類が選べます。
| 1441モデル | 3000モデル | ARM・ACRMモデル | DSR・DSCRモデル | ヘリカルミニモデル | |
|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|

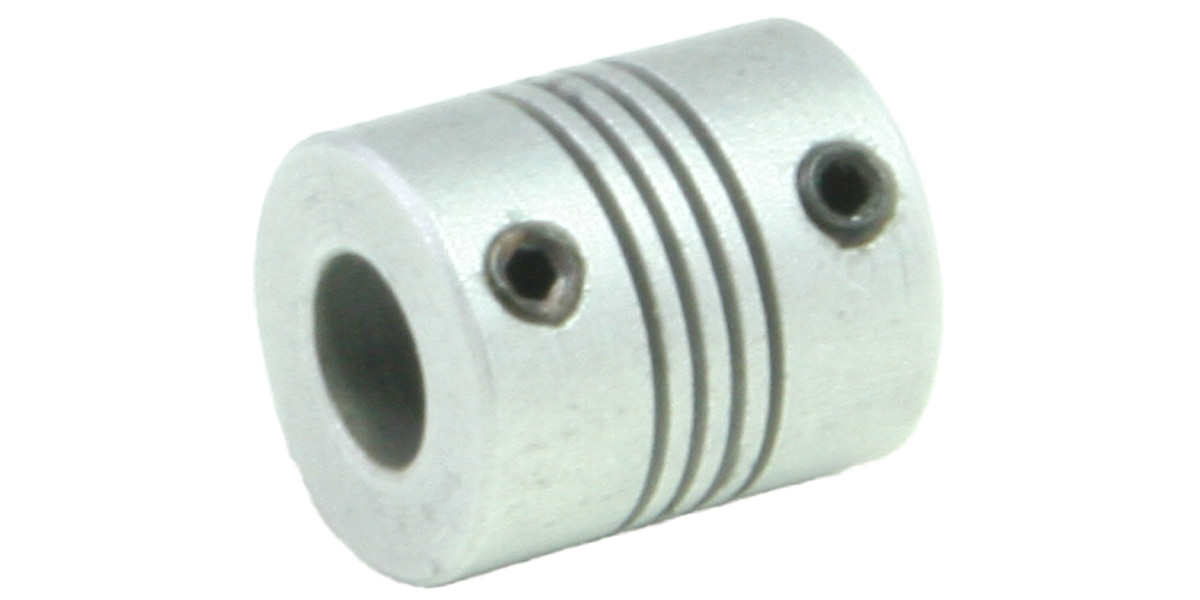

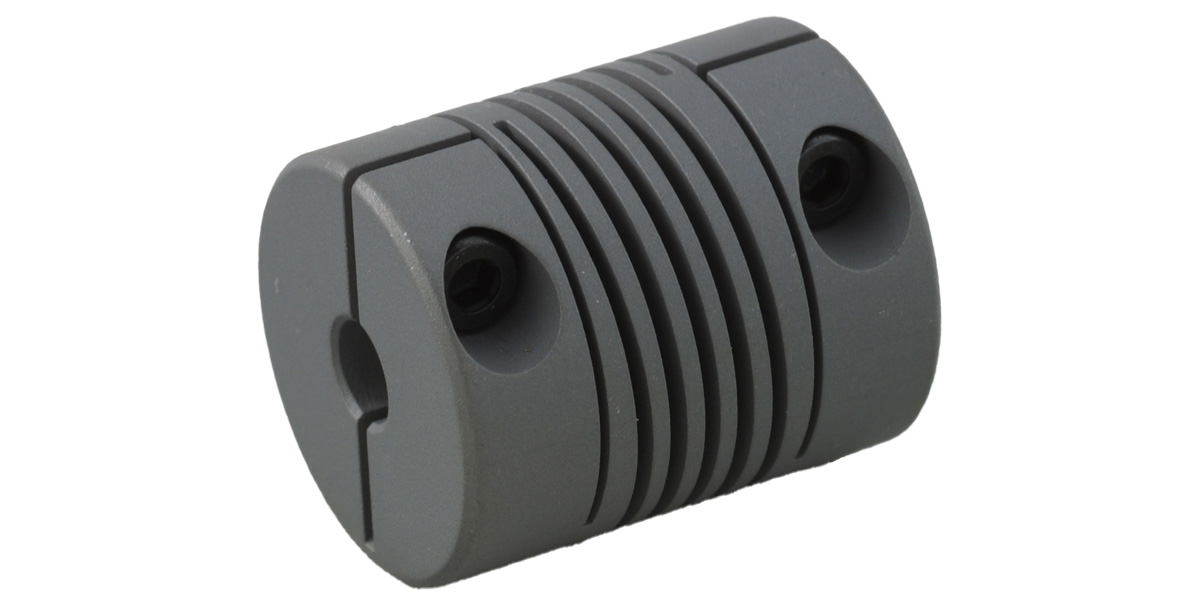

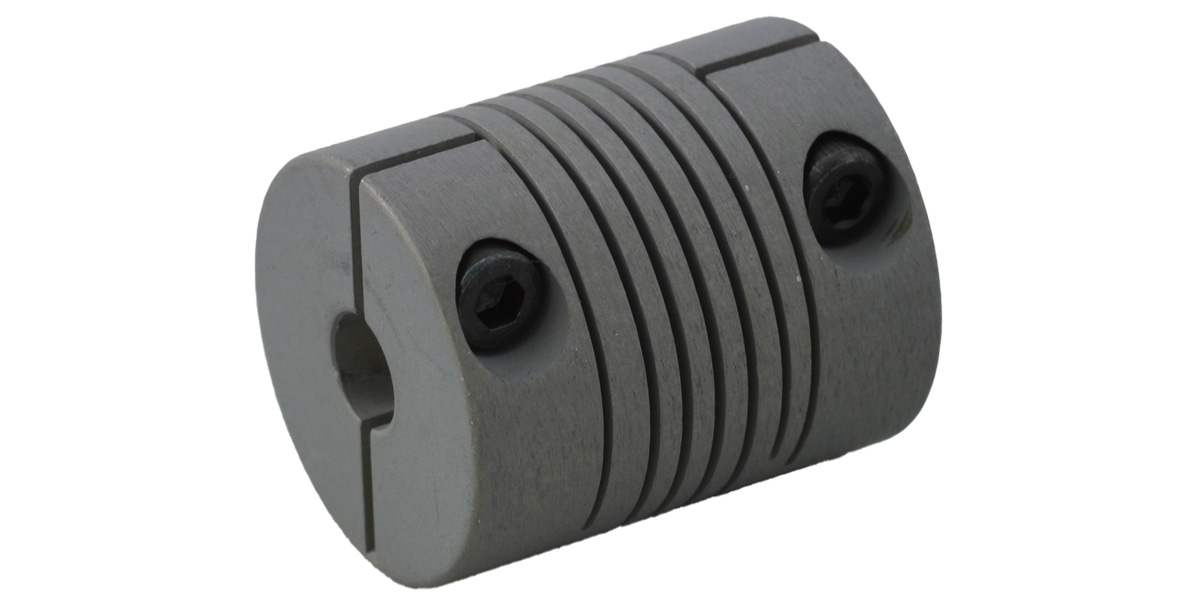

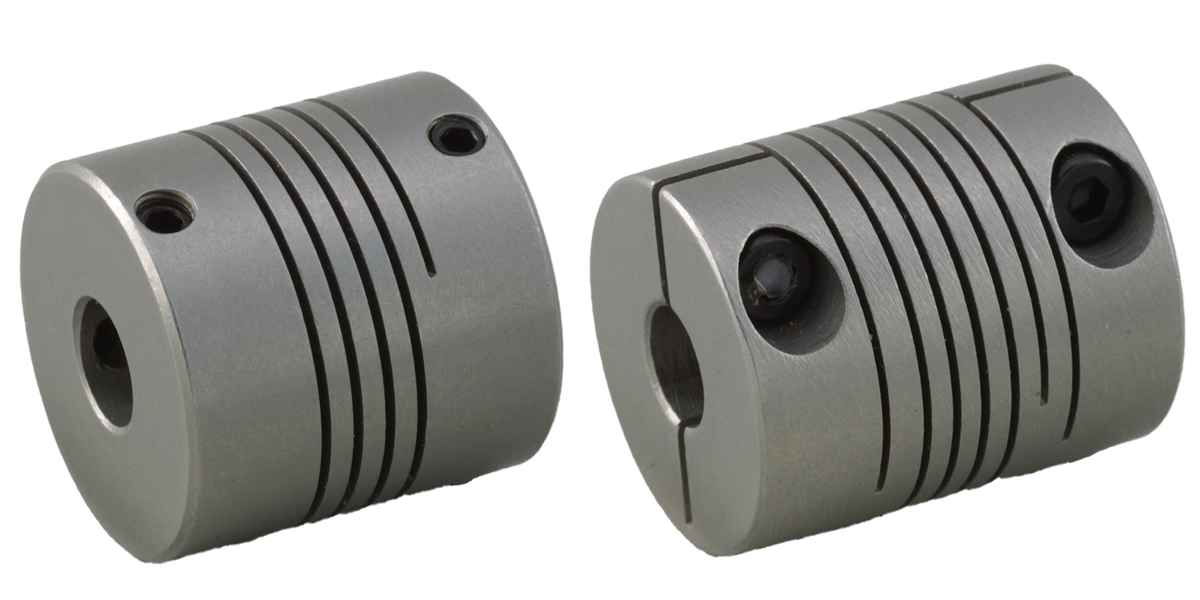

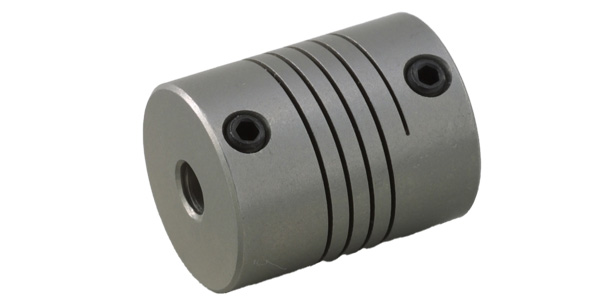

| 仕様 | 円柱状の材料に一本のスリットを入れた一体構造のカップリングで、内部加工を省略しており安価です。 | スリットの入った一体構造で、材質にステンレスを採用しています。止めねじとクランプ方式が選べます。 | スリットの入った一体構造で、材質にアルミ合金を採用しています。止めねじとクランプ方式が選べます。 | スリットを二条とした一体構造で、一本のスリットと比べ剛性が大幅にアップしています。 | 円柱状の材料に一本のスリットを入れた一体構造のカップリングで、ヘリカルミニは最小モデルです。 |
| 常用トルク [N･m] | 0.4 | 0.4~2.5 | 0.3~2.3 | 0.8~19.5 | 0.023~0.015 |
| 外径[mm] | 15.8 | 12.7~28.6 | 12.7~28.6 | 19.1~50.8 | 6.35 |
| 最高回転数[min-1］ | 25000 | 25000, 10000 | 25000, 10000 | 25000, 10000 | 10000 |
|
CAD
会員限定
|
- | - | - | - | - |
|
カタログ
|
ダウンロード | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
|
取扱説明書
|
ダウンロード | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
