DSR・DSCRモデル

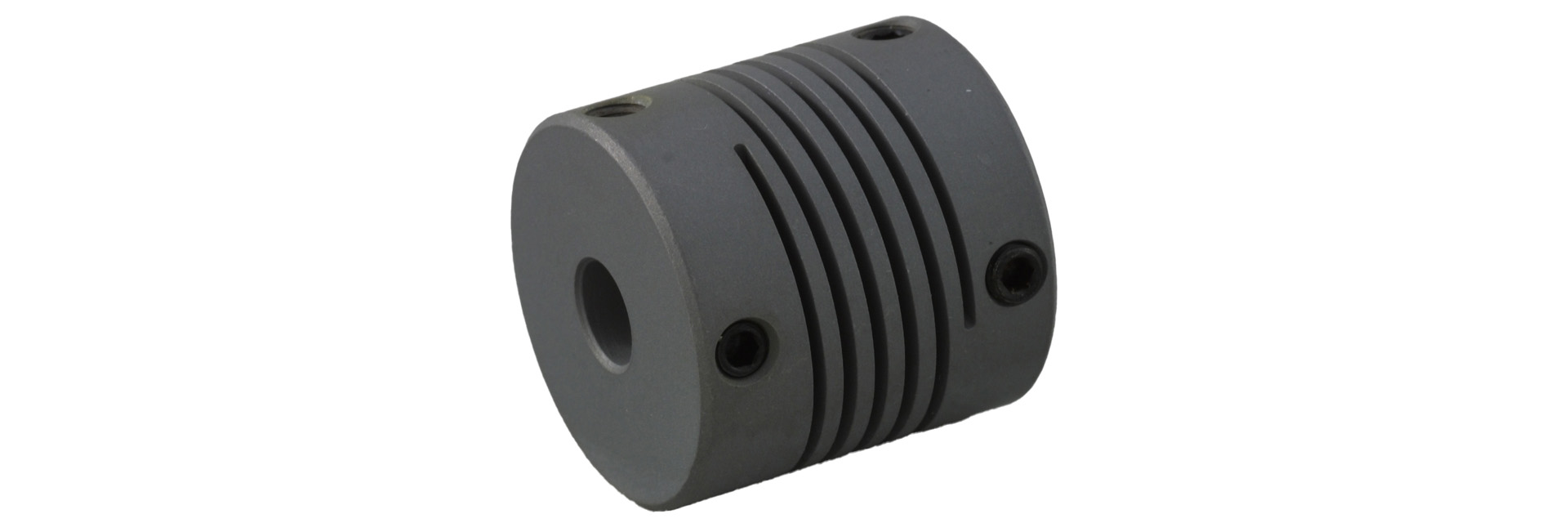

三木プーリのヘリカル DSRモデルタイプ／DSCRモデルタイプコイルばね・スリットカップリング製品画像（高精度軸継手・衝撃吸収・産業用伝動機器）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

スプリング構造の弾性を利用した金属性のカップリングで、円柱にらせん状のスリット加工を施すことでスプリング特性を持たせているため、フレキシブル性が高く、偏心、偏角といった大きな軸心違いを吸収することが可能です。スリットを二条とした一体構造で、一条スリットと比べ剛性が大幅にアップしています。

【仕様】止ねじタイプ

型式	トルク		許容誤差			最高回転速度［min－1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg・m2］	質量［kg］
型式	常用［N･m］	最大［N･m］	偏心 [mm]	偏角［°］	軸方向 [mm]	最高回転速度［min－1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg・m2］	質量［kg］
DSR-075	0.8	1.6	0.15	3	±0.15	25000	26	7.00 × 10⁻⁷	0.012
DSR-100	1.8	3.6	0.15	3	±0.15	25000	50.3	2.87 × 10⁻⁶	0.030
DSR-112	2.7	5.4	0.15	3	±0.15	25000	70.7	5.16 × 10⁻⁶	0.037
DSR-150	6.3	12.6	0.15	3	±0.15	25000	204.6	2.20 × 10⁻⁵	0.082
DSR-200	19.5	39	0.15	3	±0.15	25000	784.9	9.38 × 10⁻⁵	0.200

正逆回転使用時は、常用トルク値が1/2になります。
最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】止ねじタイプ

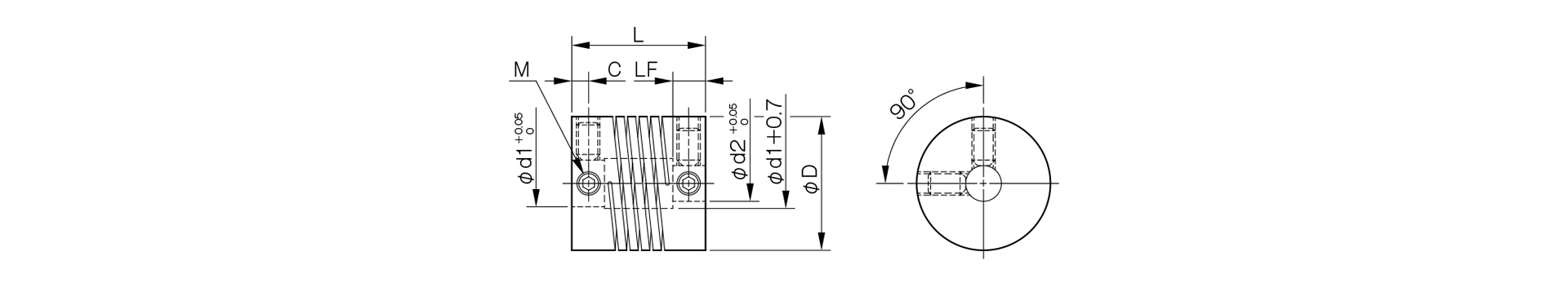

三木プーリのヘリカルDSRモデルコイルばね・スリットカップリング寸法図外形寸法および主要部寸法を示す寸法図

単位[mm]
型式	最大穴径	D	L	LF	C	M	締め付けトルク［N・m］
DSR-075	6.35	19.1	19.1	4.6	2.4	M3	0.7
DSR-100	10	25.4	25.4	6.6	3.8	M5	3.6
DSR-112	12.7	28.6	28.6	7	3.6	M5	3.6
DSR-150	15	38.1	38.1	10	5	M6	6.0
DSR-200	19	50.8	50.8	13.6	7	M6	6.0

【標準穴径】止ねじタイプ

型式	標準穴径 [mm]
	d1	4	5	5	6	6	6	6.35	6.35	6.35	7	8	8	8	9.5	9.525	9.525	10	10	10	10	11	11	12	12	12	12	14	14	14	15	16	16
	d2	4	4	5	4	5	6	5	6	6.35	7	6	6.35	8	8	8	9.525	8	9.5	9.525	10	10	11	9.5	10	11	12	10	12	14	15	14	16
DSR-075		●	●	●	●	●	●	●	●	●
DSR-100							●			●	●	●	●	●	●	●	●	●	●	●	●
DSR-112														●	●	●	●	●	●	●	●	●	●	●		●
DSR-150																						●	●			●	●	●	●	●	●
DSR-200																													●	●	●	●	●

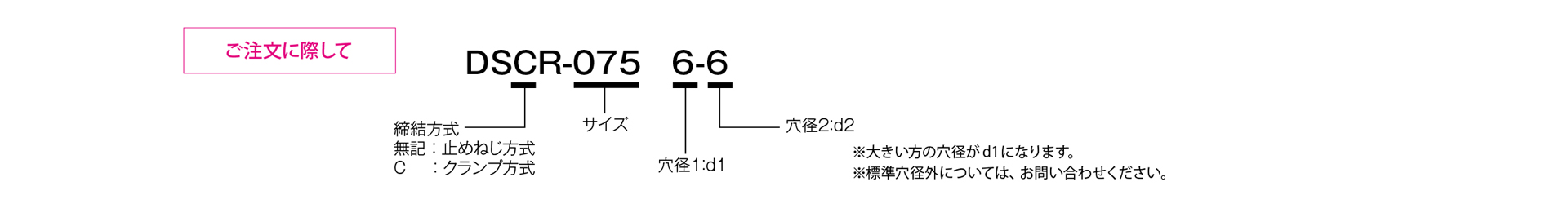

三木プーリのヘリカル DSRモデルコイルばね・スリットカップリングご注文時の型式構成説明図

【仕様】クランプ締結タイプ

型式	トルク		許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg･m2］	質量［kg］
型式	常用［N･m］	最大［N･m］	偏心 [mm]	偏角［°］	軸方向 [mm]	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg･m2］	質量［kg］
DSCR-075	0.8	1.6	0.15	3	±0.15	10000	26	8.39×10⁻⁷	0.014
DSCR-100	1.8	3.6	0.15	3	±0.15	10000	50.3	3.60×10⁻⁶	0.036
DSCR-112	2.7	5.4	0.15	3	±0.15	10000	70.7	6.87×10⁻⁶	0.050
DSCR-150	6.3	12.6	0.15	3	±0.15	10000	204.6	2.39×10⁻⁵	0.091
DSCR-200	19.5	39	0.15	3	±0.15	10000	784.9	9.38×10⁻⁵	0.200

正逆回転使用時は、常用トルク値が1/2になります。
最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】クランプ締結タイプ

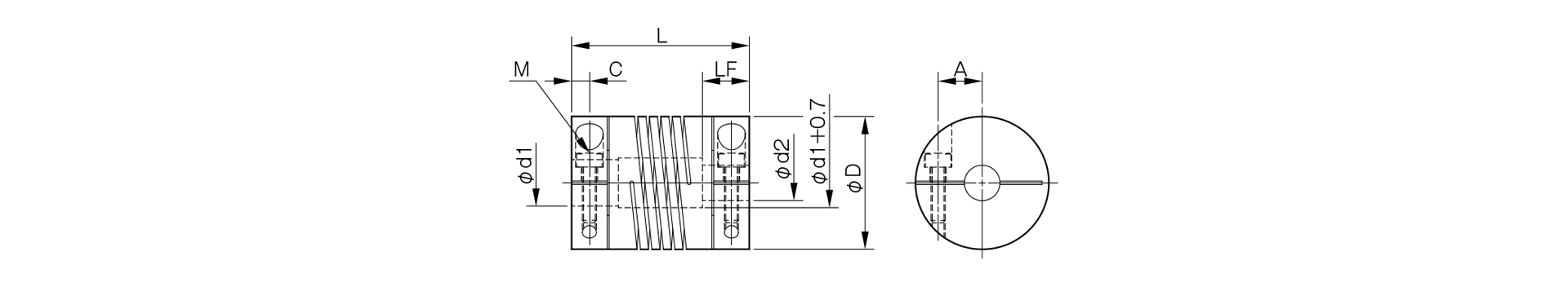

三木プーリのヘリカルDSCRモデルコイルばね・スリットカップリング寸法図外形寸法および主要部寸法を示す寸法図

単位[mm]
型式	最大穴径	D	L	LF	A	C	M	締め付けトルク［N・m］
DSCR-075	6.35	19.1	22.9	6.4	5.6	3.1	M2.5	1.0
DSCR-100	10	25.4	31.8	7.9	7.9	3.8	M3	1.5
DSCR-112	12.7	28.6	38.1	11.4	9.5	3.8	M3	1.5
DSCR-150	15	38.1	41.3	12	11.6	5.9	M5	7.0
DSCR-200	19	50.8	50.8	13.6	16.7	6.7	M6	11.7

相手取り付け軸の寸法許容差はh7級となります。

【標準穴径】クランプ締結タイプ

型式	標準穴径 [mm]
	d1	4	5	5	6	6	6	6.35	6.35	6.35	7	8	8	8	9.5	9.525	9.525	10	10	10	10	11	11	12	12	12	12	14	14	14	15	16	16
	d2	4	4	5	4	5	6	5	6	6.35	7	6	6.35	8	8	8	9.525	8	9.5	9.525	10	10	11	9.5	10	11	12	10	12	14	15	14	16
DSCR-075		●	●	●	●	●	●	●	●	●
DSCR-100							●			●	●	●	●	●	●	●	●	●	●	●	●
DSCR-112														●	●	●	●	●	●	●	●	●	●	●		●
DSCR-150																						●	●			●	●	●	●	●	●
DSCR-200																													●	●	●	●	●

三木プーリのヘリカル DSCRモデルコイルばね・スリットカップリングご注文時の型式構成説明図
