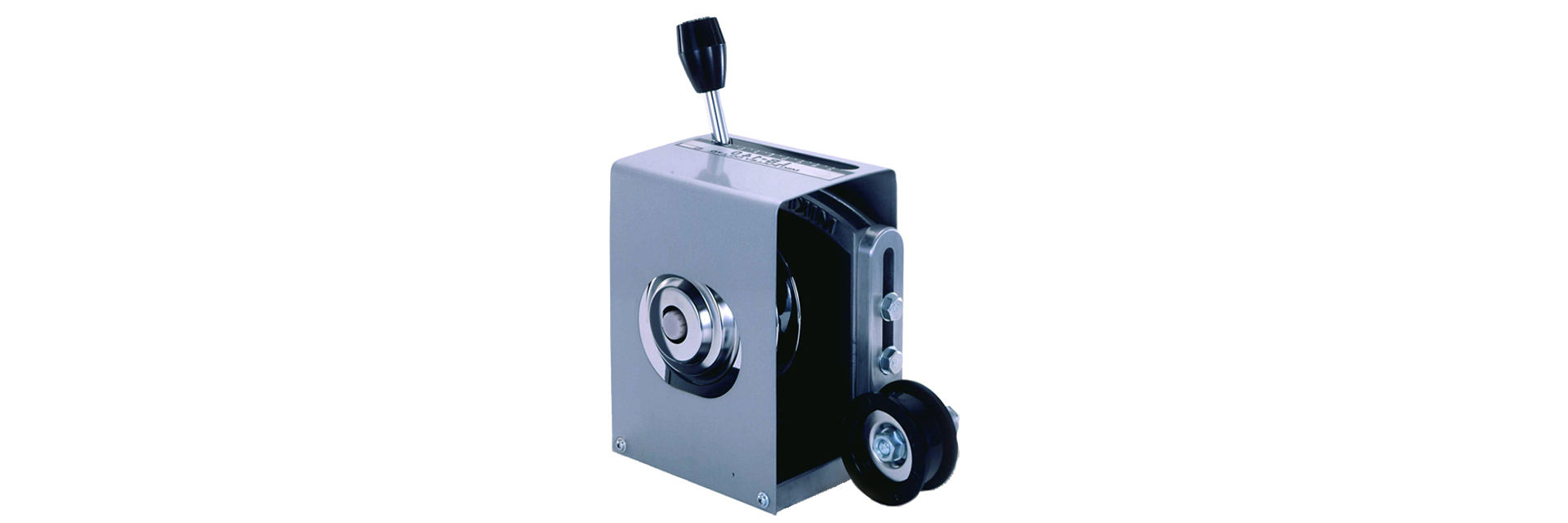

三木プーリのLK/LA/LB/LCタイプ中間車製品画像（ベルト式無段変速機用・伝動補助機構）

カタログダウンロード

取扱説明書ダウンロード

ベルトを使った動力伝達において、駆動軸と従動軸の中間に配置し、その位置を変化させることで、駆動－従動間の軸間距離を変えることなく変速させる装置です。インターミディエイト可変ピッチプーリで、レバー操作で変速します。

【仕様】

型　式			LA-100			LB-140			LB-160						LC-210			LC-260
使用ベルト			Aベルト一本掛									Bベルト一本掛									Cベルト一本掛
変速比			1:2			1:4						1:2			1:4						1:2
伝達容量〔kW〕			0.2			0.2～0.4			0.4～0.75						0.75			1.5～2.2
従動軸回転数			最高	中間	最低	最高	中間	最低	最高	中間	最低	最高	中間	最低	最高	中間	最低	最高	中間	最低	最高	中間	最低
伝達容量〔kW〕	モータプーリ外径（インチ）	2	0.18	0.18	0.18	0.18	0.18	0.18	0.18	0.18	0.18
伝達容量〔kW〕	モータプーリ外径（インチ）	2 1/2	0.3	0.3	0.26	0.3	0.3	0.18	0.3	0.3	0.18
伝達容量〔kW〕	モータプーリ外径（インチ）	3	0.38	0.38	0.3	0.37	0.37	0.22	0.37	0.37	0.22
伝達容量〔kW〕	モータプーリ外径（インチ）	3 1/2				0.45	0.67	0.26	0.52	0.67	0.26	0.52	0.52	0.52	0.52	0.52	0.45	0.52	0.52	0.52
伝達容量〔kW〕	モータプーリ外径（インチ）	4				0.52	0.9	0.3	0.6	0.9	0.3	0.9	0.9	0.67	0.67	0.67	0.45	0.67	0.67	0.67
伝達容量〔kW〕	モータプーリ外径（インチ）	4 1/2				0.6	1.05	0.33	0.67	1.12	0.33	1.05	1.05	0.75	0.97	1.05	0.45	1.05	1.05	0.75
伝達容量〔kW〕	モータプーリ外径（インチ）	5							0.75	1.27	0.37	1.12	1.42	0.75	1.12	1.42	0.52	1.42	1.42	0.82	1.35	1.35	1.35
伝達容量〔kW〕	モータプーリ外径（インチ）	5 1/2							0.82	1.35	0.41	1.27	1.57	0.9	1.2	1.8	0.6	1.8	1.8	0.9
伝達容量〔kW〕	モータプーリ外径（インチ）	6							0.9	1.42	0.45	1.35	1.65	0.9	1.27	2.25	0.67	1.95	2.25	0.97	2.25	2.25	2.25
伝達容量〔kW〕	モータプーリ外径（インチ）	6 1/2													1.35	2.4	0.67	2.1	2.62	1.05
伝達容量〔kW〕	モータプーリ外径（インチ）	7													1.5	2.47	0.75	2.25	3.0	1.12	3.37	3.37	2.4
伝達容量〔kW〕	モータプーリ外径（インチ）	8																			3.52	3.52	2.47
質量〔kg〕			3.9	3.9	3.9	7.6	7.6	7.6	15	15	15	15	15	15	21	21	21	37	37	37	37	37	37

LK-110（質量4kg）伝達容量：0.1kW使用ベルトMの場合変速比1：5です。

【寸法】

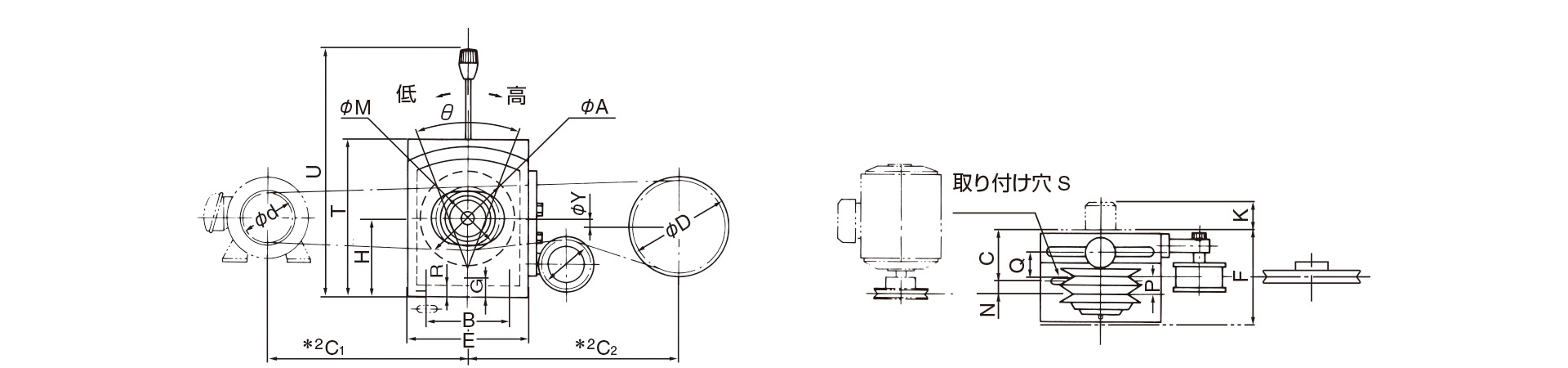

三木プーリの中間車LK／LA／LB／LCモデルベルト式無段変速機寸法図外形寸法および軸径寸法を示す寸法図

単位 [mm]
型　式	A	B	C	E	F	G	H	N	P	Q	R	S	T	U	M	K	θ[°]
LK - 110	116	105	58	165	125	24	105	29	23	25	18	11×30	200	327	80	24	32
LA - 100	103	105	58	165	120	24	104	23	19	25	18	11×30	200	327	79	-	16
^*1LB - 140	140	120	75	185	140	27	118	19	25	42	20	11×28	235	356	98.5	-	33
^*1LB - 160	170	140	87	222	153	33	138	25	29	54	21	11×40	260	440	116	-	35
^*1LB - 160	170	140	87	222	153	33	138	25	29	54	21	11×40	260	440	127	-	19
^*1LC - 210	212	155	104	262	191	42	162	20	37	67	28	14×56	290	472	142	-	39
^*1LC - 260	260	218	121	320	236	42	197	27	43	84	28	19×67	380	531	174	-	37
^*1LC - 260	260	218	121	320	236	42	197	27	43	84	28	19×67	380	531	188	-	21

＊1印の型にはテンションプーリ（J=φ70）がついています。
＊2印のC1、C2は設計上の確認事項をご参照のうえ、算出してください。
M:中間ピッチ径

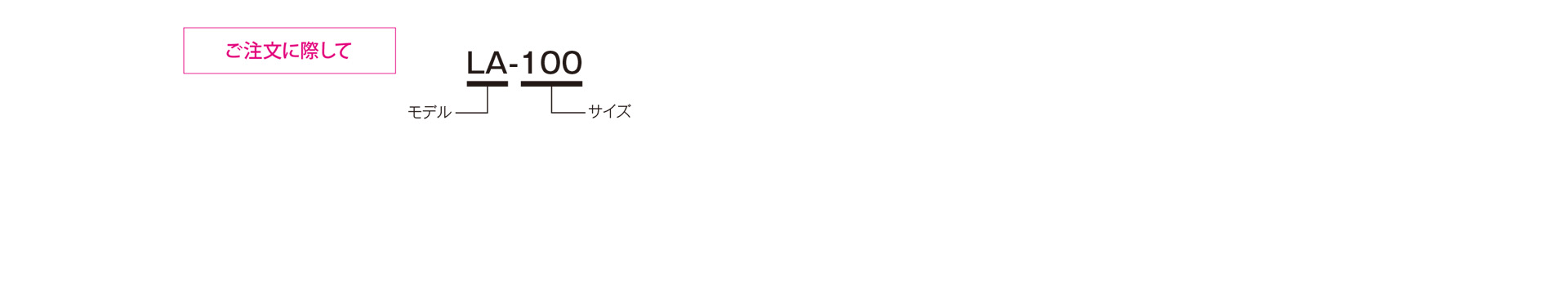

三木プーリのLK/LA/LB/LCモデル中間車（ベルト式無段変速機）ご注文時の型式構成説明図
