中間車

ベルトを使った動力伝達において、駆動軸と従動軸の中間に配置し、その位置を変化させることで、駆動－従動間の軸間距離を変えることなく変速させる装置です。自由に機械に組み込めるモデルやレバーで変速させるモデル、ハンドルで変速させるモデルなどを用意しています。ベルトは標準 V ベルトを使用します。

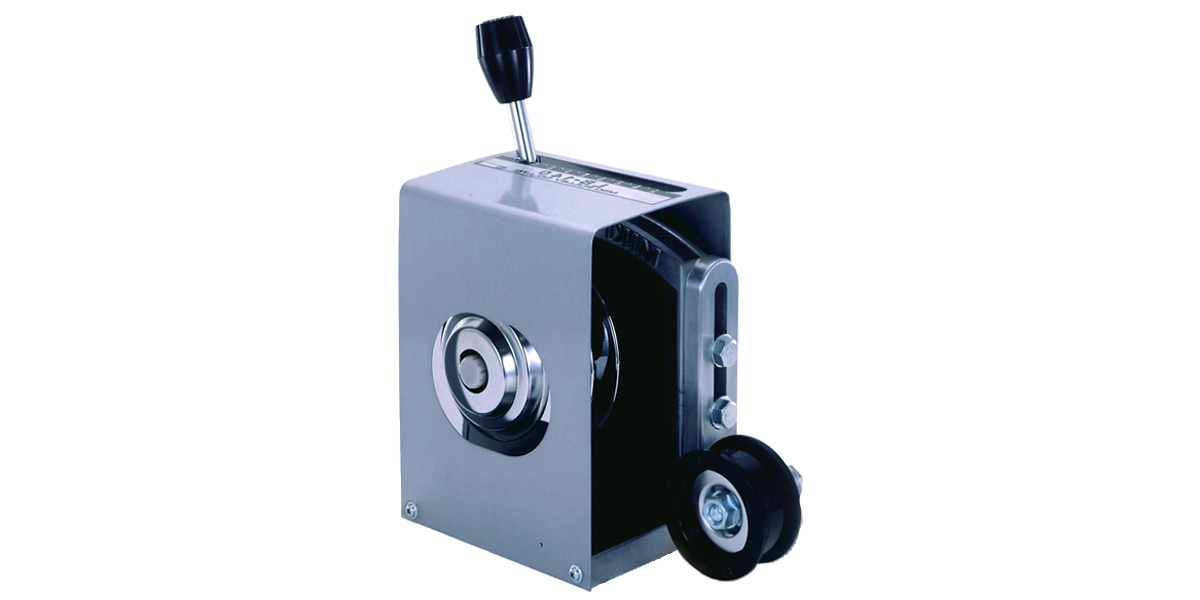

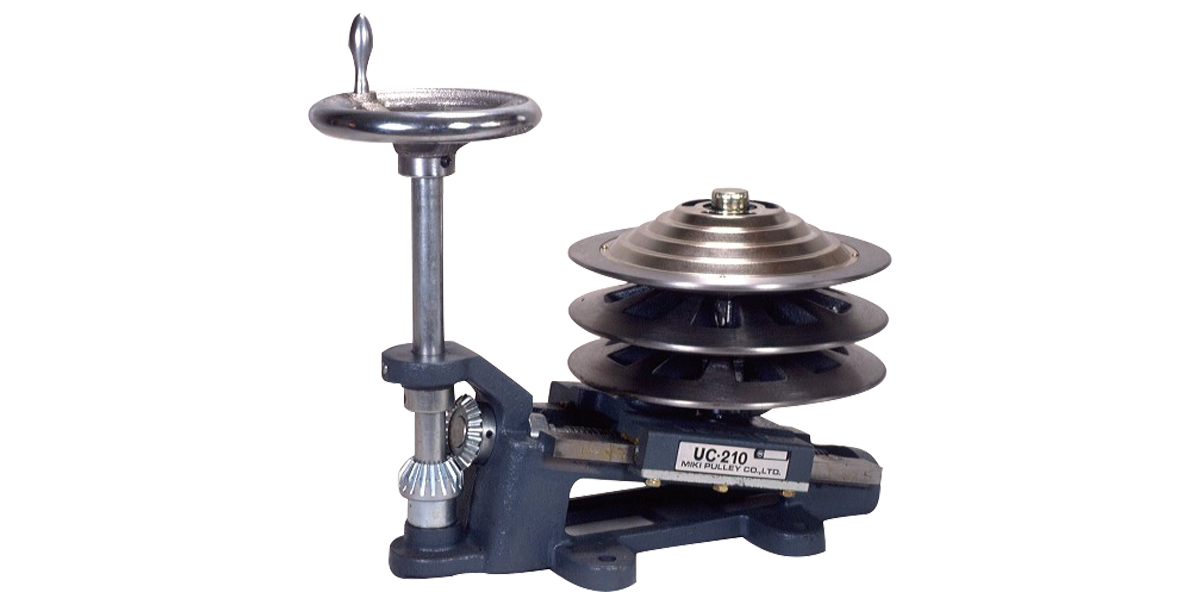

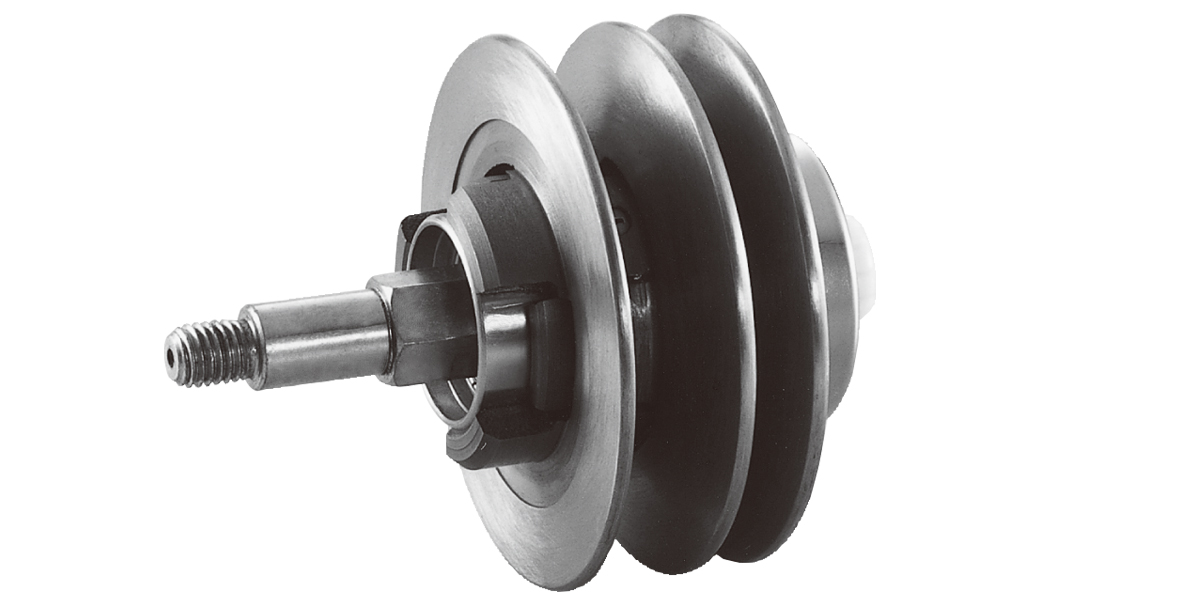

	Lモデル	Uモデル	Tモデル
画像
仕様	駆動－従動間の中間に配置するインターミディエイト可変ピッチプーリで、レバー操作で変速します。	駆動－従動間の中間に配置するインターミディエイト可変ピッチプーリで、ハンドル操作で変速します。	インターミディエイト可変ピッチプーリで、機械組み込み型です。移動装置を設計していただきます。
伝達容量	0.2kW～2.2kW	0.4kW～2.2kW	0.2kW～2.2kW
変速比	1:2～1:4	1:3～1:6	1:2～1:6
プーリ外径	103mm～260mm	170mm～260mm	103mm～260mm
