Tモデル

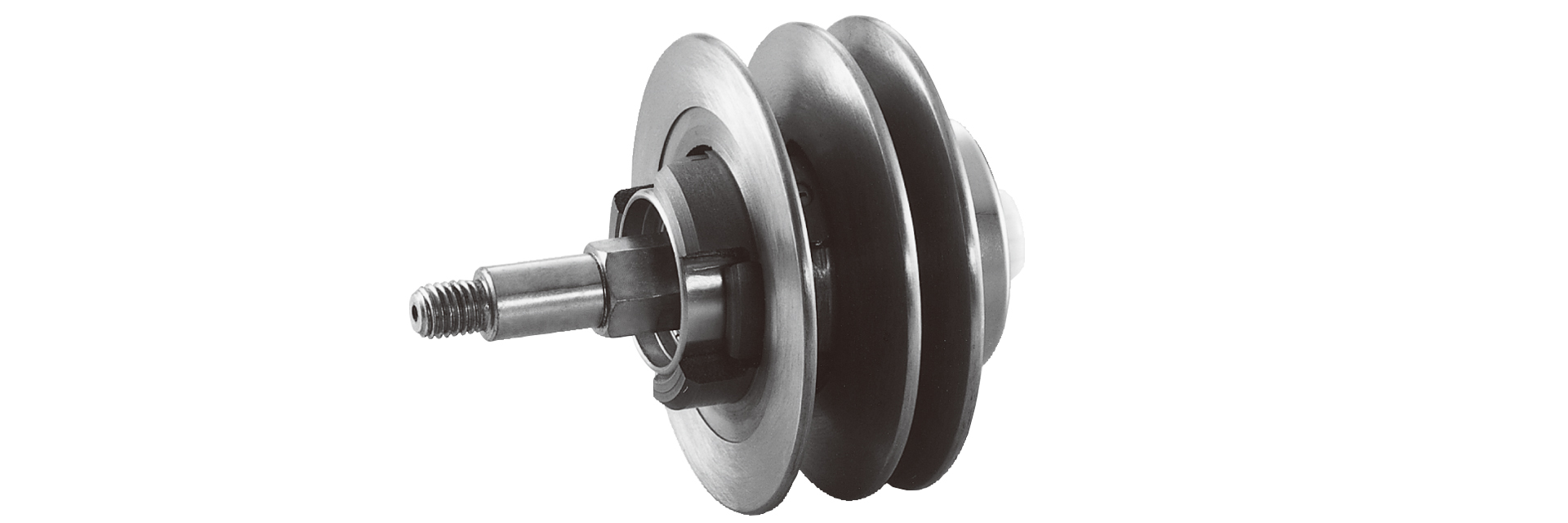

三木プーリのTタイプ 中間車製品画像（ベルト式無段変速機用・張力安定化・伝動機器）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸の中間に配置し、その位置を変化させることで、駆動－従動間の軸間距離を変えることなく変速させる装置です。インターミディエイト可変ピッチプーリで、機械組み込み型です。移動装置を設計していただきます。

【仕様】

型　式 伝達容量 [kW] ベルト 変速比 質量 [kg]
T - 100 0.2 A 1:2 1.8
T - 140 0.2 A 1:4 3.1
T - 160 0.4 A 1:5 5.2
0.75 B 1:3 5.2
T - 210 0.75 B 1:6 9.3
T - 260 1.5 B 1:6 18
2.2 C 1:3 18
  • T型は装置組み込み用の中間車プーリです。L型・U型のメンテナンス用ではありません。
  • また、この製品には移動装置が必要です。ご検討の際はお問い合わせください。

【寸法】

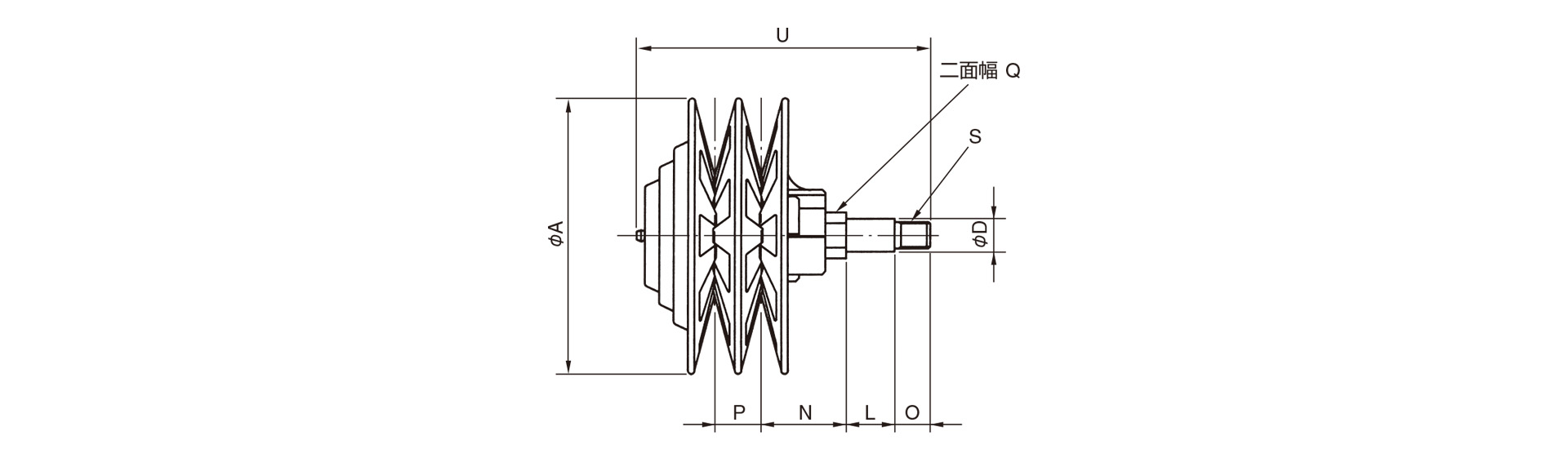

三木プーリの中間車Tモデルベルト式無段変速機寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型　式 A P N L O U D S Q min. P.D. mid. P.D. max. P.D. CADファイルNo.
T - 100 103 19 40 25 15 135 16 M12 19 64 79 94 T2
T - 140 140 25 43 25 15 145 16 M12 19 60 98.5 131 T4
T - 160 170 29 53 30 22 185 20 M16 24 71 116 161 T5
170 29 53 30 22 185 20 M16 24 95 127 159
T - 210 212 37 62 40 22 215 26 M20 30 84 142 201 T6
T - 260 260 43 85 50 27 275 32 M20 36 99 174 249 T7
260 43 85 50 27 275 32 M20 36 131 188 246

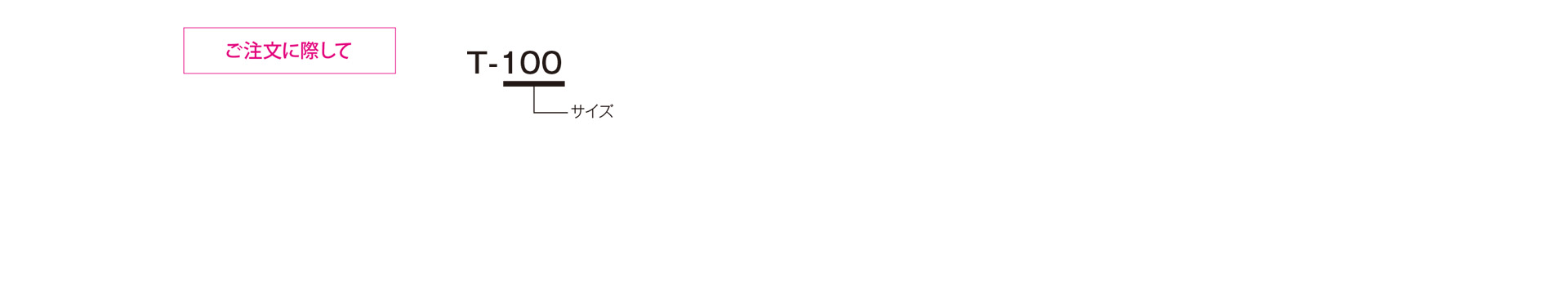

三木プーリのTモデル 中間車（ベルト式無段変速機）ご注文時の型式構成説明図
