Uモデル

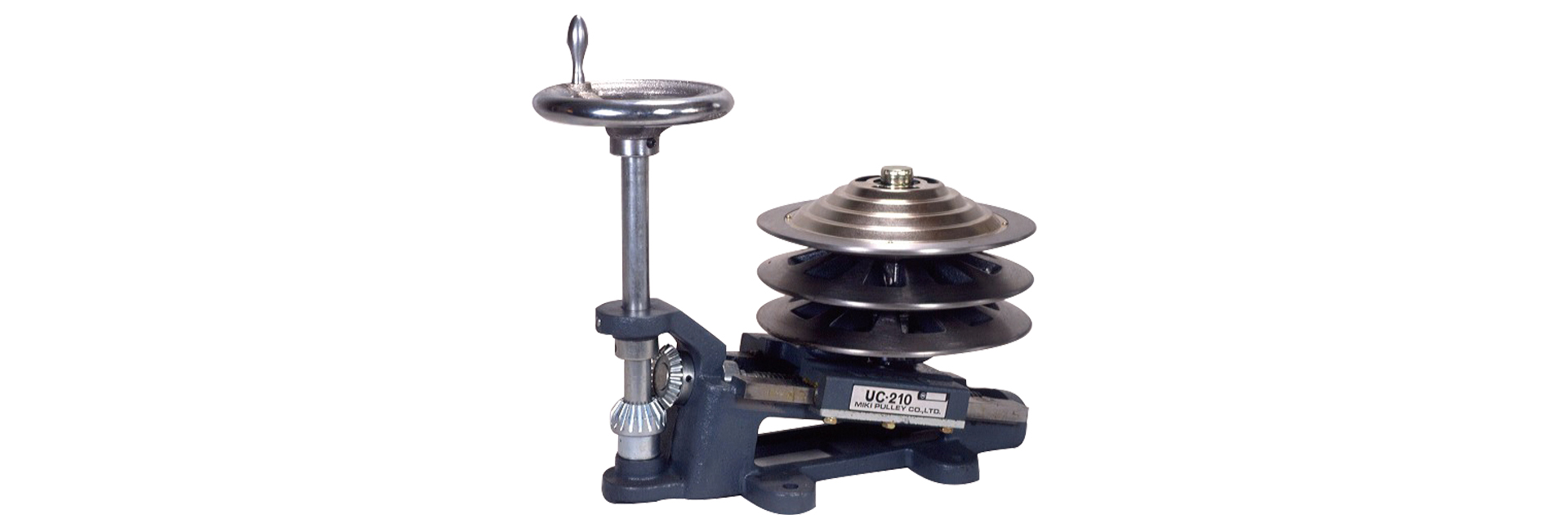

三木プーリのUB/UCタイプ 中間車製品画像（無段変速機用中間車・伝動補助部品）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸の中間に配置し、その位置を変化させることで、駆動－従動間の軸間距離を変えることなく変速させる装置です。インターミディエイト可変ピッチプーリで、ハンドル操作で変速します。

【仕様】

型　式 UB-160 UC-210 UC-260
使用ベルト Aベルト一本掛 Bベルト一本掛 Cベルト一本掛
変速比 1:5 1:3 1:6 1:3
伝達容量〔kW〕 0.4～0.75 0.75 1.5～2.2
従動軸回転数 最高 中間 最低 最高 中間 最低 最高 中間 最低 最高 中間 最低 最高 中間 最低
伝達容量〔kW〕 モータプーリ外径（インチ） 3 1/2 0.45 0.67 0.2 0.52 0.52 0.52 0.52 0.52 0.3 0.52 0.52 0.45
モータプーリ外径（インチ） 4 0.52 0.9 0.26 0.67 0.67 0.52 0.67 0.67 0.33 0.67 0.67 0.48
モータプーリ外径（インチ） 4 1/2 0.6 1.12 0.3 0.9 1.05 0.56 0.82 1.05 0.37 1.05 1.05 0.56
モータプーリ外径（インチ） 5 0.67 1.27 0.33 0.97 1.42 0.6 0.9 1.42 0.41 1.27 1.42 0.63 1.35 1.35 1.35
モータプーリ外径（インチ） 5 1/2 0.75 1.37 0.37 1.05 1.57 0.63 0.97 1.8 0.45 1.42 1.8 0.71
モータプーリ外径（インチ） 6 0.82 1.42 0.37 1.2 1.65 0.67 1.05 2.25 0.52 1.5 2.25 0.75 2.25 3.0 1.35
モータプーリ外径（インチ） 6 1/2 1.2 2.4 0.6 1.6 2.62 0.82
モータプーリ外径（インチ） 7 1.35 2.47 0.67 1.8 3.0 0.9 2.4 3.37 1.42
モータプーリ外径（インチ） 8 2.55 4.5 1.5
質量〔kg〕 14 20 34

【寸法】

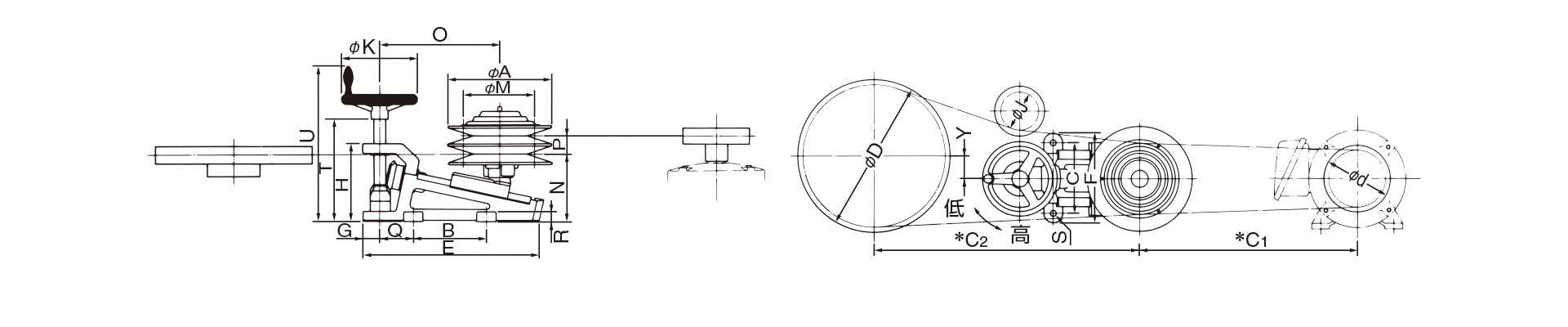

三木プーリの中間車UB／UCモデルベルト式無段変速機寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型　式 A B C E F G H J K N P Q R S T U M O ハンドル回転数 移動距離
UB-160 170 120 115 295 145 30 125 70 125 108 29 56 15 11.5 175 270 116 190 24 75
170 120 115 295 145 30 125 70 125 108 29 56 15 11.5 175 270 127 190 17 53
UC- 210 212 140 150 350 180 30 140 70 140 118 37 85 16 11.5 202 298 142 225 30 92
UC- 260 260 160 160 415 200 30 157 70 160 154 43 107 17 14 246 363 174 250 37 116
260 160 160 415 200 30 157 70 160 154 43 107 17 14 246 363 188 250 29 82
  • ＊印のC1、C2は設計上の確認事項をご参照のうえ、算出してください。
  • M:中間ピッチ径

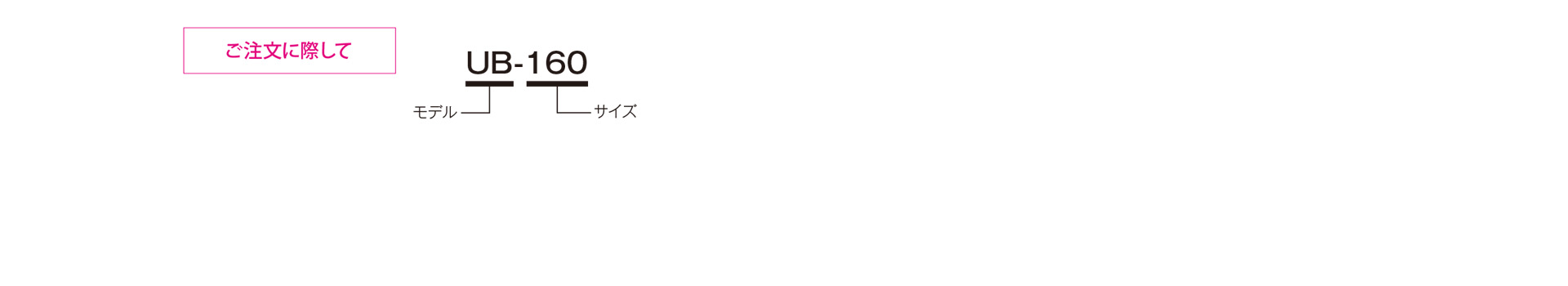

三木プーリのUB/UCモデル 中間車（ベルト式無段変速機）ご注文時の型式構成説明図
