AHMモデル | 三木プーリ

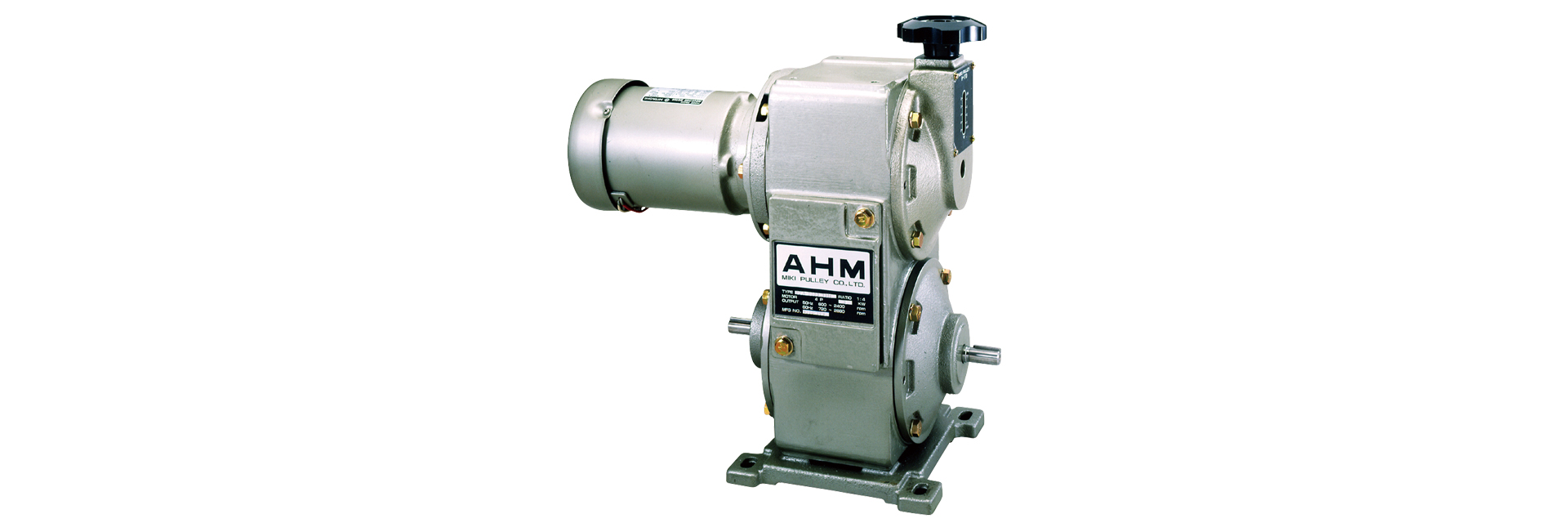

ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。AHSモデルとモータを一体にしたモデルです。操作機能が充実しています。

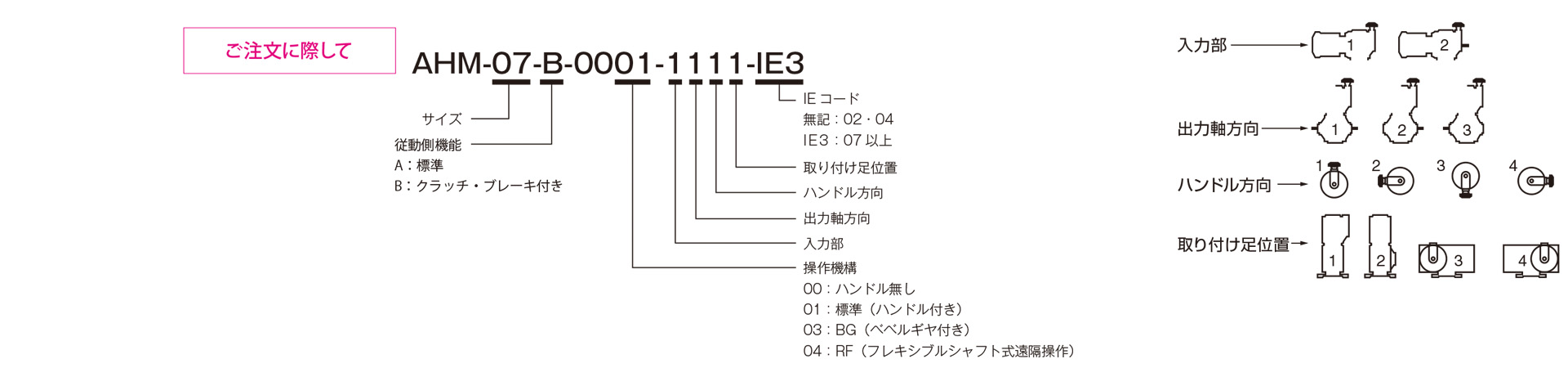

【仕様】変速機部

AHM 仕様表

型式	モータ出力［kW］	極数	電源電圧［V］周波数［Hz］	変速比	出力軸回転速度［min^-1］と出力軸トルク［N･m］		ハンドル回転回数［回］	使用ベルト型式	Aタイプ質量［kg］	Bタイプ質量［kg］
					50Hz	60Hz
					600～2400	720～2880
AHM-02	0.2	4	三相 200/50、200・220/60	1:4	2.5～0.5	2.0～0.4	11	1422V240S	23	25
AHM-04	0.4	4	三相 200/50、200・220/60	1:4	5.0～1.3	4.0～1.0	13	1422V270S	33	36
AHM-07	0.75	4	三相 200/50、200・220/60	1:4	10～2.5	8.0～2.0	14	1422V300S	48	52
AHM-15	1.5	4	三相 200/50、200・220/60	1:4	20～5.0	16～4.0	15	1922V363S	75	82
AHM-22	2.2	4	三相 200/50、200・220/60	1:4	30～7.0	24～5.6	17	2322V421S	130	141
AHM-37	3.7	4	三相 200/50、200・220/60	1:4	43～12	34～9.6	17	2322V421S	147	158

AHM-B 電磁クラッチ・ブレーキ仕様表

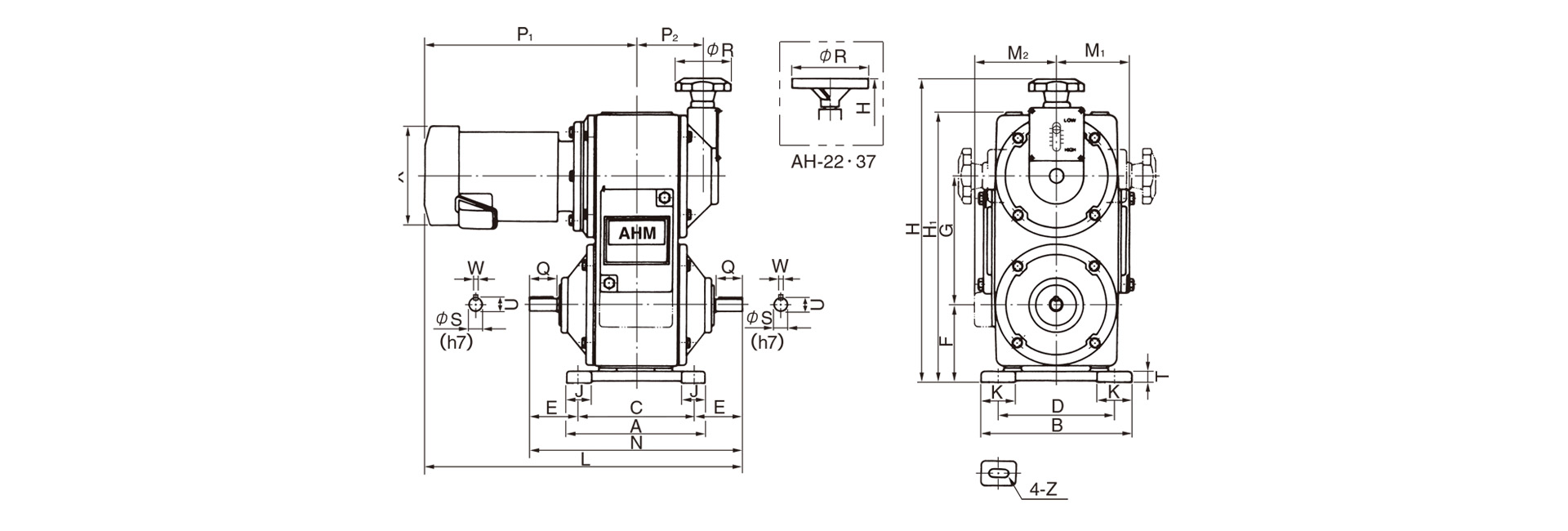

単位 [mm]

型　式		AHM-02	AHM-04	AHM-07	AHM-15	AHM-22	AHM-37
A		190	200	230	260	320	320
B		200	220	250	280	320	320
C		160	170	200	230	260	260
D		160	170	200	230	260	260
E		52.5	70	80	80	100	100
F		105	115	135	155	185	185
G		170	188	213	255	300	300
H		409	447	503	584	707	707
H₁		360	397	453	534	635	635
J		30	35	45	50	60	60
K		40	50	50	50	60	60
L		410	464	493	593	661	691
M₁		97	106	117	138	170	170
M₂	Aタイプ	97	106	117	138	170	170
M₂	Bタイプ	110	120	130	150	175	175
N		265	310	360	390	460	460
P₁		277.5	309	313	398	431	461
P₂		80	92	106	121	133	133
R		80	80	80	80	160	160
Q		30	40	50	50	60	60
S		14	19	24	24	28	28
U		16	21	27	27	31	31
W		5	5	7	7	7	7
X		φ130	φ148	φ166	φ195	φ207	φ225
T		12	17	20	25	25	25
Z		10×20	12×30	12×30	12×30	14×40	14×40
