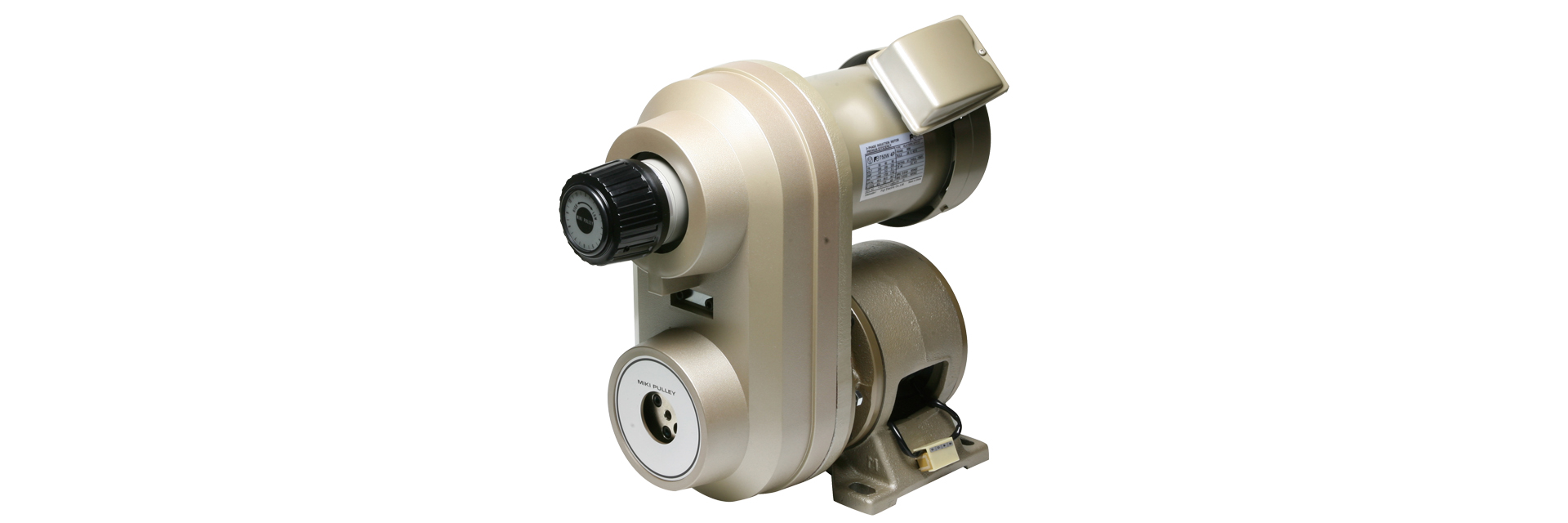

ANBモデル
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。ANSモデルを変速機構に、モータ、電磁クラッチ・電磁ブレーキユニットを組み込んだモデルです。

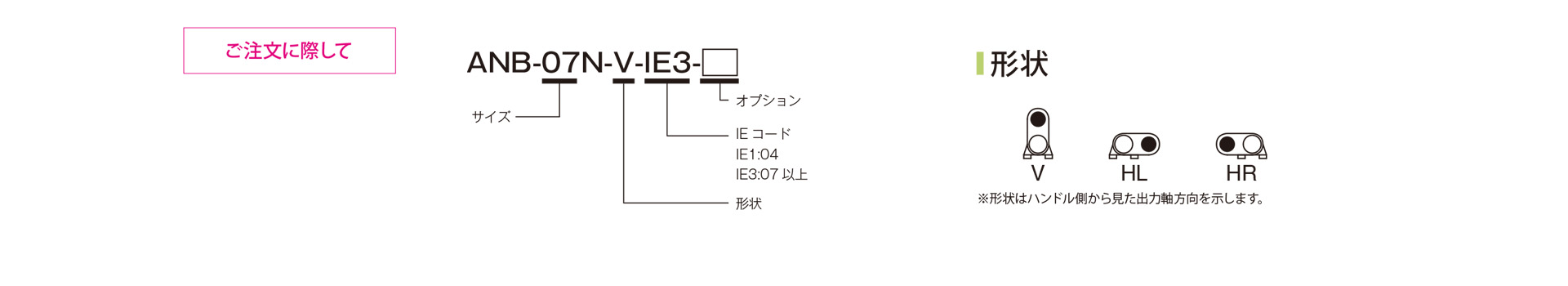

【仕様】変速機部
| 型式 | モータ出力 [kW] | 極数 | 電源 電圧 [V]/ 周波数 [Hz] | 変速比 | 使用変速機 | 使用ベルト 型式 | 出力軸許容 O.H.L. [N] | 質量 [kg] | |
|---|---|---|---|---|---|---|---|---|---|
| モータ側変速機型式 | 機械側変速機型式 | ||||||||
| ANB-04N | 0.4 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-106-AN-14N | PE-125-AN-15H | 1422V236S | 480 | 27.5 |
| ANB-07N | 0.75 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-125-AN-19N | PE-150N-AN-18H | 1422V270S | 700 | 47 |
| ANB-15N | 1.5 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-150-AN-24N | PE-180N-AN-22H | 1922V338S | 900 | 75 |
- 0.4kwモータはJIS C4210,、0.75kwモータはJIS C4213に準拠する全閉外扇モータです。
| 型式 | 電磁クラッチ・ブレーキ | |||||||
|---|---|---|---|---|---|---|---|---|
| サイズ | 動摩擦トルク [N・m] | 静摩擦トルク [N・m] | 励磁電圧 [V] | 容量 [W] | 電流 [A] | 抵抗 [Ω] | 耐熱 クラス | |
| ANB-04N | 08 | 10 | 11 | DC 24 | 15 | 0.63 | 38 | B |
| ANB-07N | 10 | 20 | 22 | DC 24 | 20 | 0.83 | 29 | B |
| ANB-15N | 12 | 40 | 45 | DC 24 | 25 | 1.04 | 23 | B |
- 連続・高頻度運転でのご使用は、温度上昇について十分考慮する必要があります。くわしくは、お問い合わせください。
【仕様】クラッチ・ブレーキ部
| 型式 | 出力軸回転速度 [min−1] と出力軸トルク [N・m] | |
|---|---|---|
| 50Hz | 60Hz | |
| 500～2000 | 600～2400 | |
| ANB-04N | 6.6～1.6 | 5.3～1.3 |
| ANB-07N | 12.2～3 | 9.8～2.4 |
| ANB-15N | 24.8～6.2 | 19.9～5 |

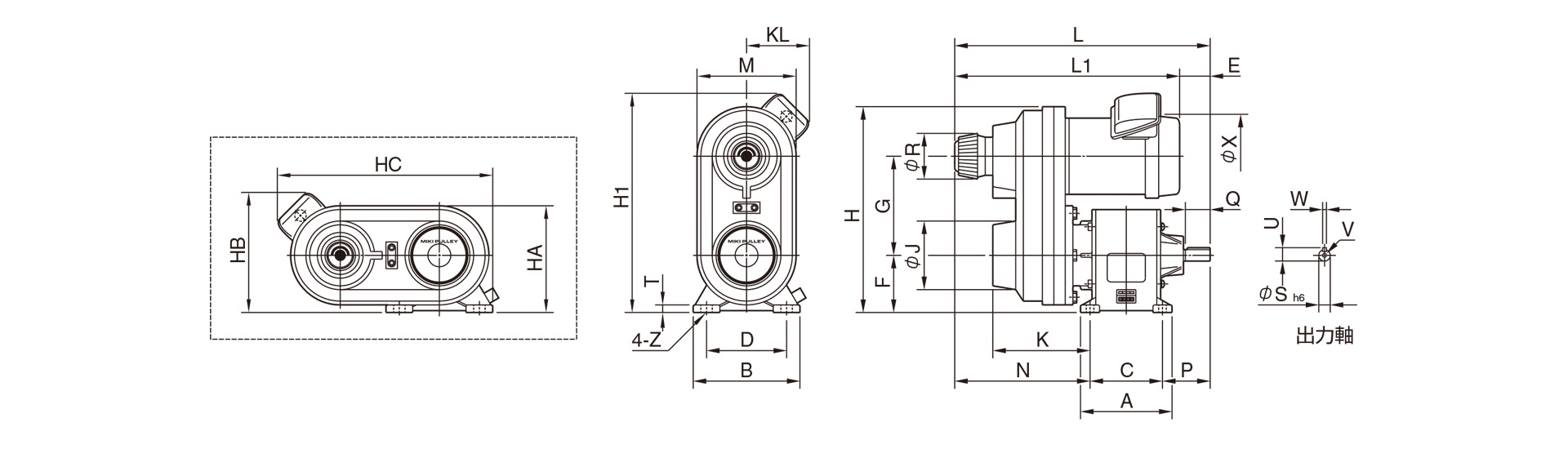

【寸法】
| 型式 | ANB-04N | ANB-07N | ANB-15N |
|---|---|---|---|
| A | 150 | 170 | 210 |
| B | 160 | 195 | 250 |
| C | 120 | 140 | 180 |
| D | 130 | 150 | 200 |
| E | 34 | 53 | 76 |
| F | 90 | 110 | 120 |
| G | 160 | 186 | 239 |
| H | 364 | 433 | 511 |
| H1 | 330 | 391 | 469 |
| J | 108 | 134 | 155 |
| K | 172 | 174 | 204 |
| L | 401 | 463 | 539 |
| L1 | 369 | 410 | 463 |
| M | 158 | 190 | 220 |
| P | 58 | 77 | 97 |
| Q | 30 | 40 | 50 |
| R | 70 | 80 | 80 |
| T | 12 | 15 | 15 |
| S | 14 | 19 | 24 |
| U | 16 | 21.5 | 27 |
| W | 5 | 6 | 8 |
| V | M4深サ8 | M6深サ11 | M6深サ11 |
| X | 144 | 161 | 180 |
| Z | 9×16 | 11×25 | 12×30 |
| KL | 106 | 112 | 128 |
| HA | 169 | 205 | 230 |
| HB | 196 | 222 | 248 |
| HC | 354 | 420 | 516 |
