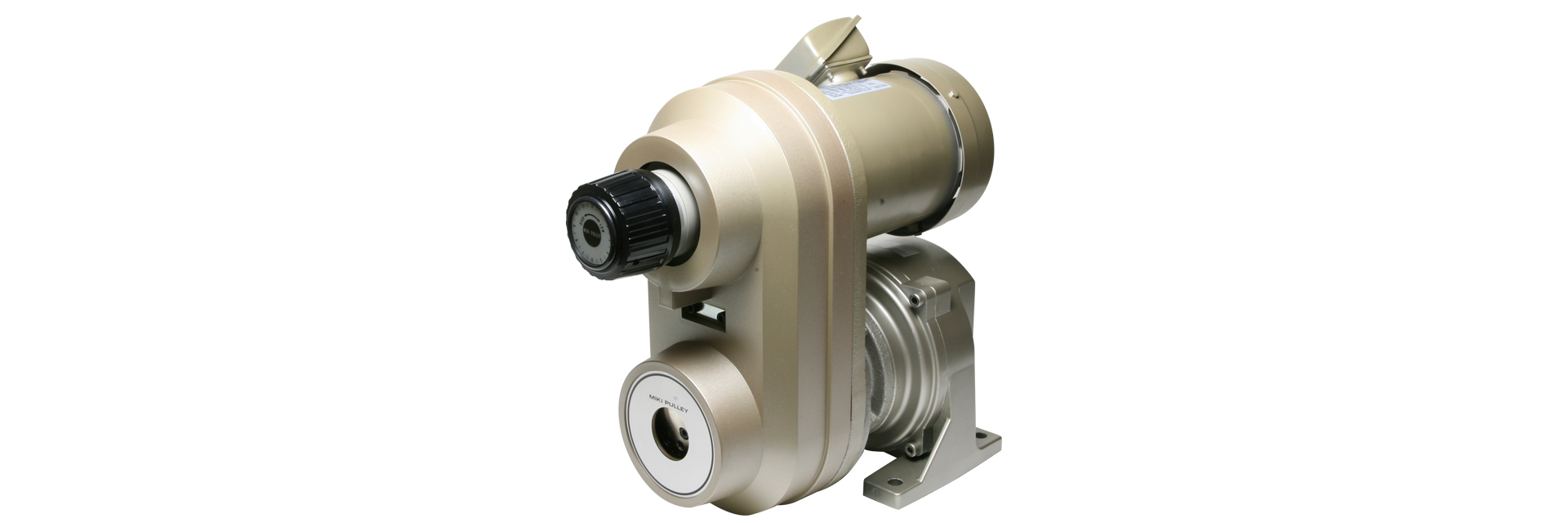

ANGモデル
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。ANSモデルを変速機構に、モータ、同軸減速機をコンパクトにユニット化したモデルです。

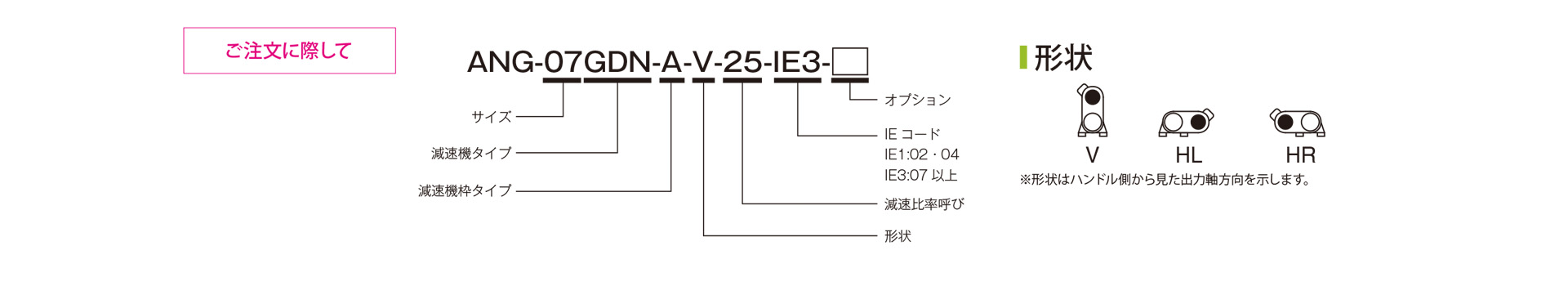

【仕様1】概要
| 型式 | モータ出力[kW] | 極数 | 電源 電圧 [V]/周波数 [Hz] | 変速比 | 使用変速機 | 使用ベルト型式 | 減速機 | 質量 [kg] | ||
|---|---|---|---|---|---|---|---|---|---|---|
| モータ側変速機型式 | 機械側変速機型式 | A枠 | B枠 | |||||||
| ANG-02GDN | 0.2 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-90-AN-11 | PE-106-AN-12H | 1022V196S | WL2-02 | 15 | 16 |
| ANG-04GDN | 0.4 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-106-AN-14N | PE-125-AN-15H | 1422V236S | WL2-04 | 21.5 | 23.5 |
| ANG-07GDN | 0.75 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-125-AN-19N | PE-150N-AN-20H | 1422V270S | WL2-08 | 40 | 43 |
| ANG-15GDN | 1.5 | 4 | 三相 200/50、200・220/60 | 1:4 | AK-150-AN-24N | PE-180N-AN-22H | 1922V338S | WL2-15 | 71 | 91 |
- 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。
【仕様2】減速比別 回転数とトルク
| 型式 | 周波数［Hz］ | 各減速比率における出力軸回転速度［min−1］と出力軸トルク［N･m］ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A枠 | B枠 | ||||||||||
| 1/5 | 1/10 | 1/15 | 1/20 | 1/25 | 1/30 | 1/40 | 1/50 | 1/60 | 1/80 | ||
| 出力回転速度 | 50 | 100～400 | 50～200 | 33.5～134 | 25～100 | 20～80 | 17～68 | 12.5～50 | 10～40 | 8.5～34 | 6.25～25 |
| 60 | 120～480 | 60～240 | 40～160 | 30～120 | 24～96 | 20～80 | 15～60 | 12～48 | 10～40 | 7.5～30 | |
| ANG-02GDN | 50 | 6～3.6 | 12～7.2 | 18～10.8 | 23～14.4 | 29～18 | 35～21.6 | 45～27.5 | 56～34.4 | 67～41.2 | 89～55 |
| 60 | 6～2.7 | 12～5.4 | 18～8.1 | 23～10.8 | 29～13.5 | 35～16.2 | 45～20.6 | 56～25.6 | 67～30.9 | 89～41.2 | |
| ANG-04GDN | 50 | 12～7.2 | 23～14.4 | 35～21.6 | 47～28.8 | 59～36 | 70～43.2 | 89～55 | 111～68.8 | 134～82.5 | 178～110.1 |
| 60 | 12～6.3 | 23～11.7 | 35～17.5 | 47～23.4 | 59～29.2 | 70～35.1 | 89～44.7 | 111～55.9 | 134～67 | 178～89.4 | |
| ANG-07GDN | 50 | 22～13.5 | 44～27 | 66～40.5 | 88～54 | 110～67.5 | 132～81 | 167～103.2 | 209～129 | 251～176.4 | 334～206.4 |
| 60 | 22～10.8 | 44～21.6 | 66～32.4 | 88～43.2 | 110～54 | 132～64.8 | 167～82.5 | 209～103.2 | 251～123.8 | 334～165.1 | |
| ANG-15GDN | 50 | 44～27.9 | 88～55.8 | 132～83.7 | 176～111.6 | 220～139.5 | 264～167.4 | 334～213.2 | 418～266.6 | 501～319.9 | 668～426.5 |
| 60 | 44～22.5 | 88～45 | 132～67.5 | 176～90 | 220～112.5 | 264～135 | 334～172 | 418～215 | 501～258 | 668～334 | |
- トルク値は、減速機の許容値で抑えられているものもあります。

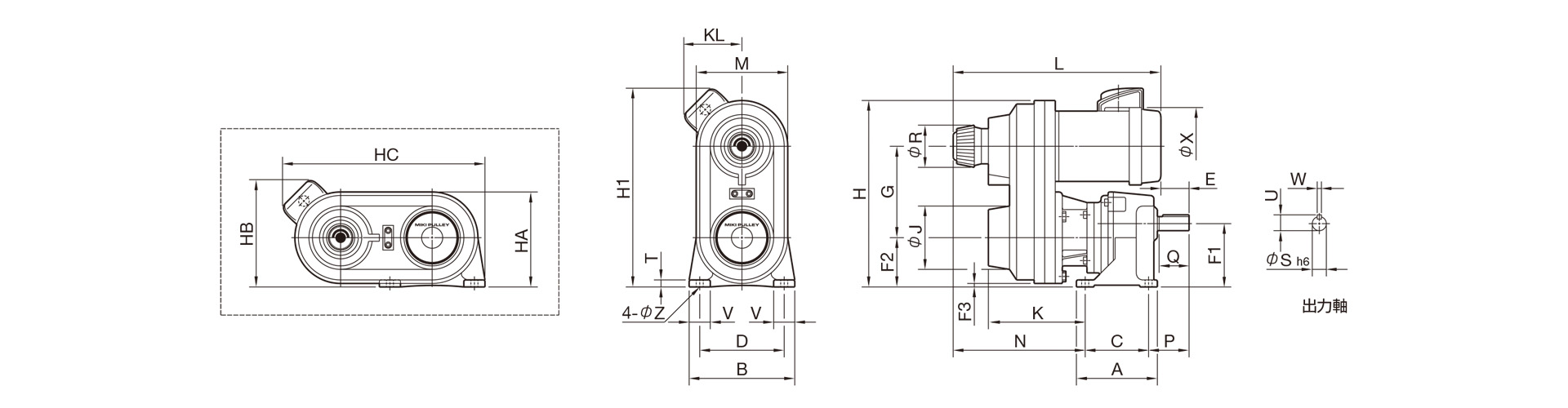

【寸法】
単位 [mm]
| 型 式 | ANG-02GDN | ANG-04GDN | ANG-07GDN | ANG-15GDN | ||||
|---|---|---|---|---|---|---|---|---|
| -A | -B | -A | -B | -A | -B | -A | -B | |
| A | 66 | 90 | 90 | 120 | 120 | 164 | 164 | 196 |
| B | 134 | 156 | 156 | 174 | 174 | 204 | 204 | 256 |
| C | 40 | 65 | 65 | 90 | 90 | 130 | 130 | 150 |
| D | 110 | 130 | 130 | 140 | 140 | 170 | 170 | 210 |
| E | -31.5 | -4.5 | -1.5 | 9.5 | 22 | 50 | 39.5 | 103.5 |
| F1 | 85 | 90 | 90 | 110 | 110 | 130 | 130 | 155 |
| F2 | 69 | 70 | 70 | 85 | 85 | 101 | 101 | 120 |
| F3 | -0.5 | 0.5 | -9 | 6 | -10 | 6 | -9 | 10 |
| G | 140 | 140 | 160 | 160 | 186 | 186 | 239 | 239 |
| H | 279 | 280 | 309 | 324 | 366 | 382 | 450 | 469 |
| H1 | 319 | 319 | 339 | 354 | 387 | 403 | 464 | 484 |
| J | 98 | 98 | 108 | 108 | 134 | 134 | 155 | 155 |
| K | 177 | 169 | 200 | 179 | 216 | 192 | 240 | 250 |
| L | 345.5 | 345.5 | 373 | 373 | 417.5 | 417.5 | 462.5 | 462.5 |
| M | 139 | 139 | 158 | 158 | 190 | 190 | 220 | 220 |
| N | 229 | 221 | 251.5 | 230.5 | 287.5 | 263.5 | 298 | 308 |
| P | 45 | 55 | 55 | 62 | 62 | 74 | 74 | 108 |
| Q | 30 | 40 | 40 | 45 | 45 | 55 | 55 | 82 |
| R | 70 | 70 | 70 | 70 | 80 | 80 | 80 | 80 |
| T | 10 | 12 | 12 | 15 | 15 | 15 | 15 | 20 |
| V | 27 | 28 | 28 | 37 | 37 | 42.5 | 40 | 50 |
| S | 18 | 22 | 22 | 28 | 28 | 32 | 32 | 42 |
| U | 20.5 | 24.5 | 24.5 | 31 | 31 | 35 | 35 | 45 |
| W | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 12 |
| X | 131 | 131 | 131 | 131 | 162 | 162 | 187 | 187 |
| Z | 9 | 11 | 11 | 11 | 11 | 13 | 13 | 15 |
| KL | 109 | 109 | 109 | 109 | 116.5 | 116.5 | 125 | 125 |
| HA | 138.5 | 139.5 | 149 | 166 | 180 | 198 | 211 | 230 |
| HB | 179 | 179 | 179 | 194 | 201 | 217.5 | 226 | 245 |
| HC | 319 | 327 | 348 | 356 | 397 | 404.5 | 474 | 492 |
