ANSモデル

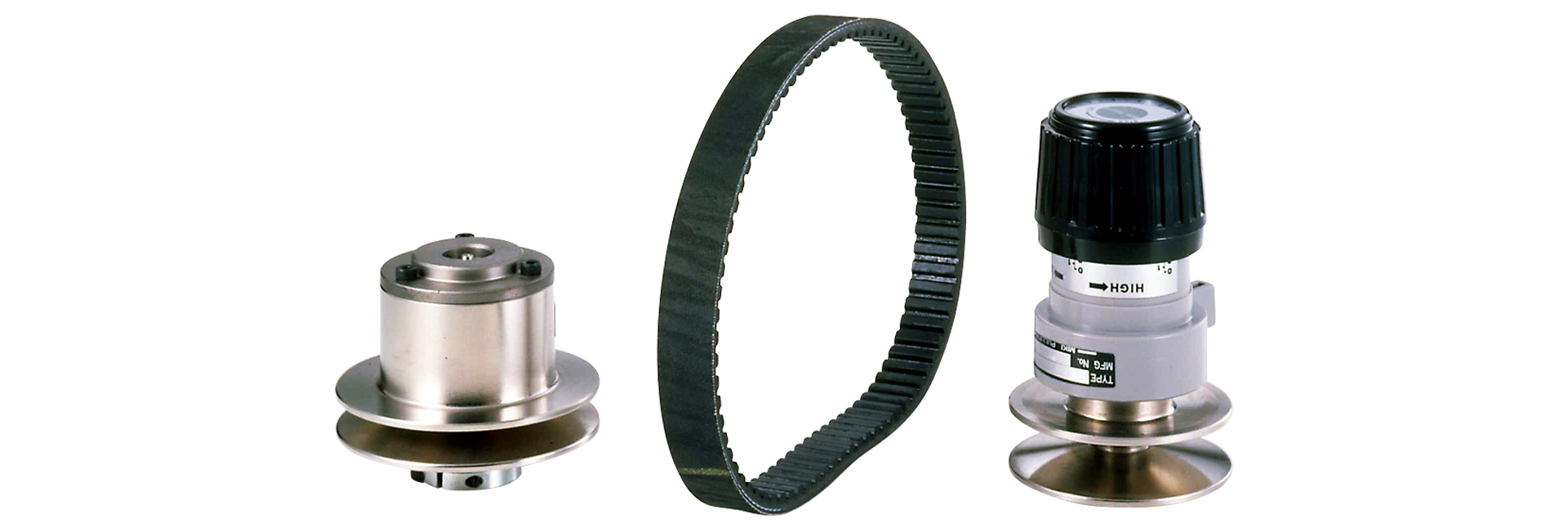

三木プーリのANSタイプ ベルト式無段変速機ユニット製品画像（無段変速機・速度制御・産業用伝動機器）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速させるシステムです。ダブル可変ピッチプーリ変速ユニットのスタンダートタイプです。

【仕様】

型　式 適用モータ(4極)
[kW]		 変速比 出力回転速度[min-1] ハンドル回転回数[回] 使用変速機
50Hz 60Hz モータ側 機械側
50Hz 型式 質量[kg] 型式 質量[kg]
ANS-02 0.2 1:4 500~2000 600~2400 5 AK-90-AN-11 1.5 PE-106-AN12H 1.7
ANS-04 0.4 1:4 500~2000 600~2400 6 AK-106-AN-14N 1.7 PE-125-AN15H 2.6
ANS-07N 0.75 1:4 500~2000 600~2400 7 AK-125-AN-19N 2.8 PE-150N-AN18H 4.1
ANS-15N 1.5 1:4 500~2000 600~2400 8.25 AK-150-AN-24N 3.8 PE-180N-AN22H 6.4
ANS-22N 2.2 1:4 500~2000 600~2400 8.25 AK-160-AN-28N 3.7 PE-190N-AN25H 6.5
ANS-37N 3.7 1:4 500~2000 600~2400 8.25 AK-180-AN-28N 7.0 PE-212N-AN30H 9.5
  • 出力回転速度は三相4極モータ取り付け時のものです。また、入力回転速度は1800min-1以下でご使用ください。

【軸間距離とベルト番号】

型　式 軸間距離[mm] ベルト番号 軸間距離[mm] ベルト番号 軸間距離[mm] ベルト番号 軸間距離[mm] ベルト番号 軸間距離[mm] ベルト番号
ANS-02 108 1022V 178S 140 1022V 196S 163 1022V 220S 172 1022V 223 198 1022V 247S
ANS-04 125 1422V 210 140 1422V 220 160 1422V 236S 200 1422V 266S 210 1422V 270S
ANS-07N 172 1422V 266S 186 1422V 270S 209 1422V 290 224 1422V 300S 263 1422V 330S
ANS-15N 185 1922V 298S 217 1922V 321 239 1922V 338S 270 1922V 363S 293 1922V 381S
ANS-22N 230 2322V 341S 270 2322V 364S 314 2322V 396S 344 2322V 421S 372 2322V 441K
ANS-37N 250 2322V 387S 274 2322V 396S 304 2322V 421S 333 2322V 441K 386 2322V 481
  • 変速ベルトは別売品です。
  • 上記以外の軸間距離が必要な場合はお問い合わせください。

【寸法】

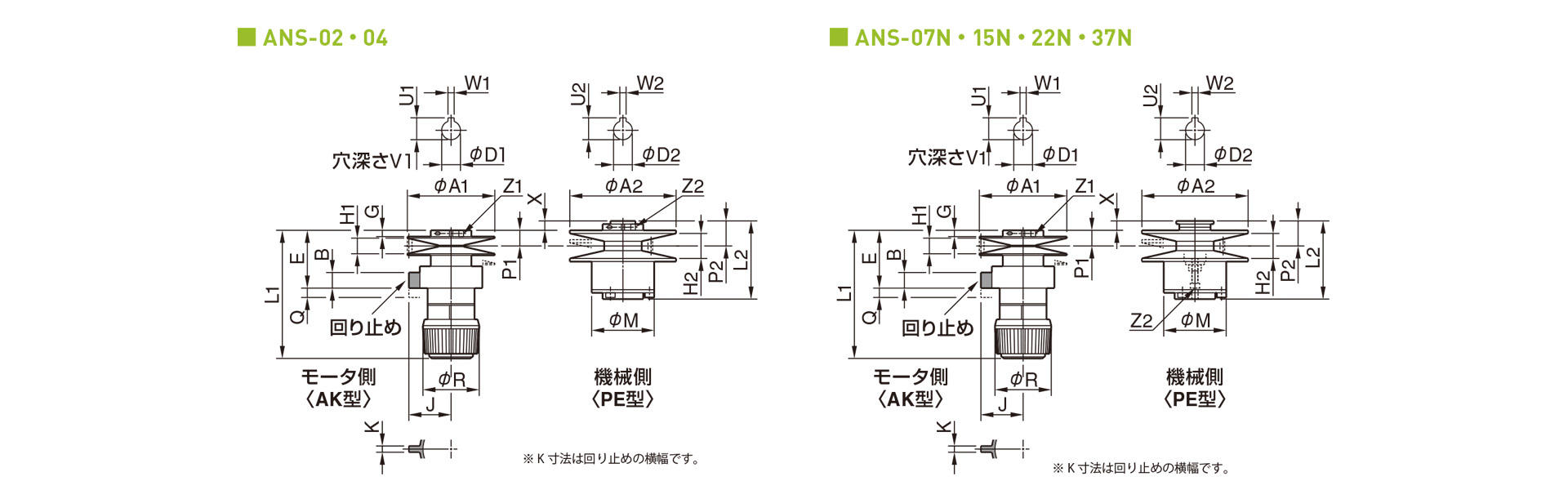

三木プーリのANSモデルベルト式無段変速機ユニット寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型式 モータ側変速機型式 A1 B E G H1 J K L1 P1 Q R Z1 D1 U1 W1 V1 max.P.D. min.P.D. ハンドル回転数 A2 H2 L2 M P2 Z2 D2 U2 W2 max.P.D. min.P.D.
ANS-02 AK-90-AN-11 90 17 66.5 9 16 55 10 153 20 10 70 M5 11 - - 23 85 34.5 5 106 25 90 70 22 M5 12 13.5 4 101 54.5
ANS-04 AK-106-AN-14N 106 17 74.5 8.5 22 55 10 163 22.5 12 70 M5 14 16 5 30 101 41 6 125 32 111 80 35 M5 15 17 5 120 66
ANS-07N AK-125-AN-19N 125 24 83.5 8.5 22 60 10 184 22.5 14 80 M6 19 21.5 6 40 120 49.5 7 155 34 110 72 36 M8 18 20.5 6 145 81.5
ANS-15N AK-150-AN-24N 150 24 94.5 9.5 30 60 10 198 28.5 16.5 80 M6 24 27 8 50 143 58.5 8.25 185 45 137 83 44 M8 22 24.5 6 175 98
ANS-22N AK-160-AN-28N 150 24 105 14 36.5 60 10 208 36 16.5 80 2-M6 28 31 8 60 143 58.5 8.25 185 51.5 150 83 53.5 M8 25 28 8 175 98
ANS-37N AK-180-AN-28N 180 φ10 102 10 36.5 80 φ10 240 32 17.5 80 M8 28 31 8 60 171 72.5 8.75 216 54 161 90 49.5 M8 30 33 8 208 120
単位 [mm]
型式 機械側変速機型式 A2 H2 L2 M P2 Z2 D2 U2 W2 max.P.D. min.P.D. X
ANS-02 PE-106-AN12H 106 25 90 70 22 M5 12 13.5 4 101 54.5 2
ANS-04 PE-125-AN15H 125 32 111 80 35 M5 15 17 5 120 66 12.5
ANS-07N PE-150N-AN18H 155 34 110 90 36 M8 18 20.5 6 145 81.5 13.5
ANS-15N PE-180N-AN22H 185 45 137 100 44 M8 22 24.5 6 175 98 15.5
ANS-22N PE-190N-AN25H 185 51.5 150 100 53.5 M8 25 28 8 175 98 17.5
ANS-37N PE-212N-AN30H 216 54 161 110 48.5 M8 30 33 8 208 120 17.5

【機械側変速機穴径】

単位 [mm]
型　式 使用ユニット型式 最大穴径 穴径呼び φD2[mm] U2[mm] W2[mm] 穴深さ[mm]
PE - 106 ANS-02 15 10H 10 11.5 4 25
ANS-02 15 12H* 12 13.5 4 30
ANS-02 15 14H 14 16 5 30
PE - 125 ANS-04 18 14H 14 16 5 40
ANS-04 18 15H* 15 17 5 40
ANS-04 18 18H 18 20.5 6 40
PE - 150N ANS-07N 22 18H* 18 20.5 6 40
ANS-07N 22 20H 20 22.5 6 40
ANS-07N 22 22H 22 24.5 6 50
PE - 180N ANS-15N 25 18H 18 20.5 6 40
ANS-15N 25 22H* 22 24.5 6 50
ANS-15N 25 25H 25 28 8 50
PE - 190N ANS-22N 25 25H* 25 28 8 50
PE - 212N ANS-37N 30 25H 25 28 8 50
ANS-37N 30 30H* 30 33 8 65
  • ＊印は標準穴径です。
  • 上記以外の穴径が必要な場合は弊社までお問い合わせください。

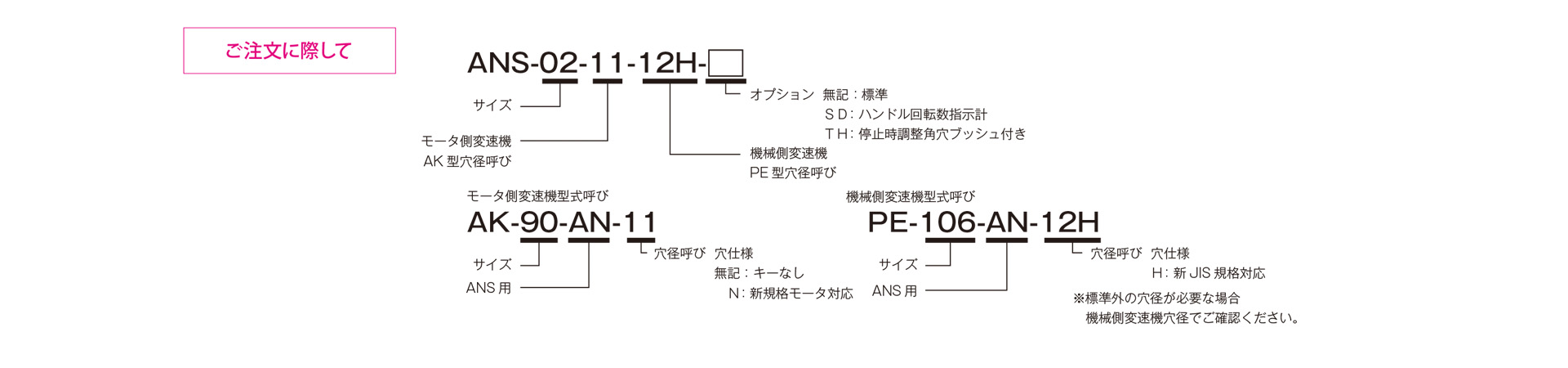

三木プーリのANSモデル ベルト式無段変速機ユニット ご注文時の型式構成説明図
