ANW（NKN）タイプ

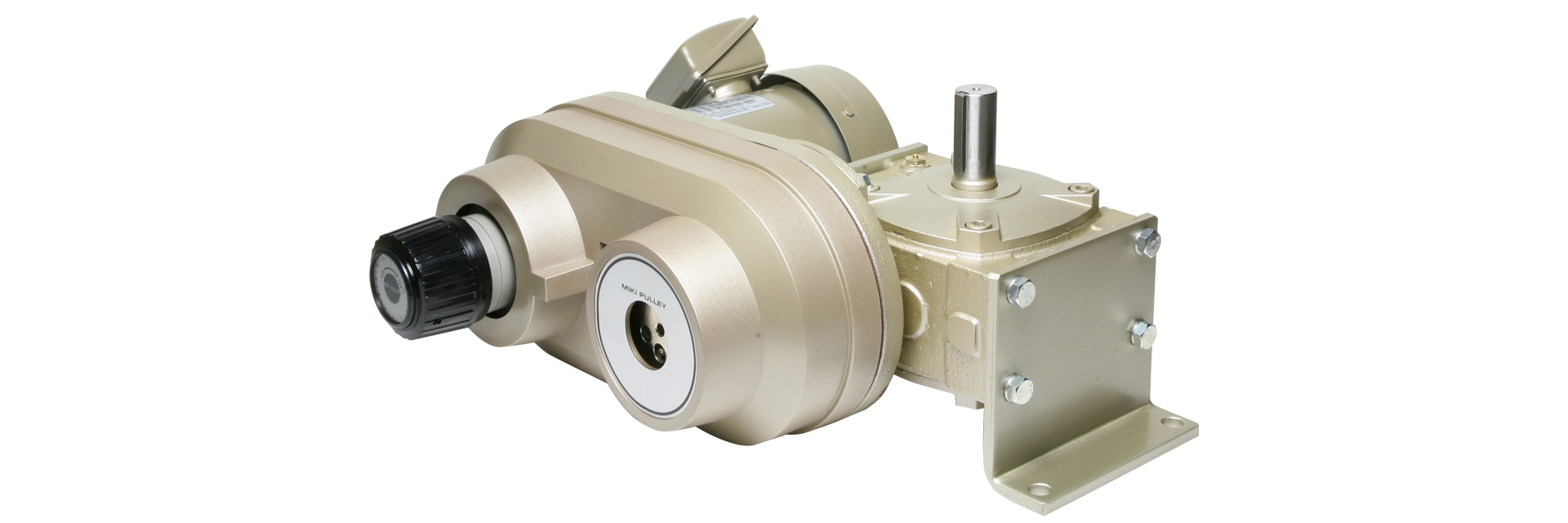

三木プーリのANW[NKN]タイプ ベルト式無段変速機ユニット製品画像（無段変速機・コンパクト設計・伝動機器）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。ANSモデルを変速機構に、減速機出力軸を上下方向に取り出せるように配置したユニットです。

【仕様1】概要

型式 モータ出力[kW] 極数 電源 電圧[V]/周波数[Hz] 変速比 使用変速機 使用ベルト型式 減速機 質量[kg]
モータ側変速機型式 機械側変速機型式
ANW-02NKN 0.2 4 三相 200/50、200・220/60 1:4 AK-90-AN-11 PE-106-AN-12H 1022V196S NKN-50 22
ANW-04NKN 0.4 4 三相 200/50、200・220/60 1:4 AK-106-AN-14N PE-125-AN-15H 1422V236S NKN-60 31
ANW-07NKN 0.75 4 三相 200/50、200・220/60 1:4 AK-125-AN-19N PE-150N-AN-18H 1422V270S NKN-70 52
ANW-15NKN 1.5 4 三相 200/50、200・220/60 1:4 AK-150-AN-24N PE-180N-AN-22H 1922V338S NKN-80 83
  • 0.2ｋW・0.4ｋWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】減速比別 回転数とトルク

ANW-NKN 出力軸回転速度・トルク表
型式 周波数［Hz］ 各減速比率における出力軸回転速度［min−1］と出力軸トルク［N･m］
減速比率
1/10 1/20 1/30 1/40 1/50 1/60
出力回転速度 50 50～200 25～100 17～68 12.5～50 10～40 8.5～34
60 60～240 30～120 20～80 15～60 12～48 10～40
ANW-02NKN 50 24.5～6.4 40.2～11.3 55.0～16.2 55.0～18.8 55.0～23.3 55.0～26.1
60 19.6～5.1 32.1～9.1 44.8～13.0 48.9～15.0 55.0～18.6 55.0～20.9
ANW-04NKN 50 49.4～12.9 86.3～23.8 115～32.9 120～40.7 107～46.1 100～53.3
60 39.5～10.3 69.1～19.0 92.0～26.3 109～32.5 103～36.9 95.3～42.6
ANW-07NKN 50 92.3～24.4 167～45.9 212～62.5 193～80.5 151～87.0 151～102
60 73.8～19.5 134～36.7 173～50.0 186～64.4 145～69.6 144～81.7
ANW-15NKN 50 186～50.7 237～94.0 303～131 263～163 252～166 215～143
60 153～40.9 224～75.8 288～106 251～131 242～159 204～143
  • 出力軸トルクは減速機の許容値で抑えられている場合もあります。

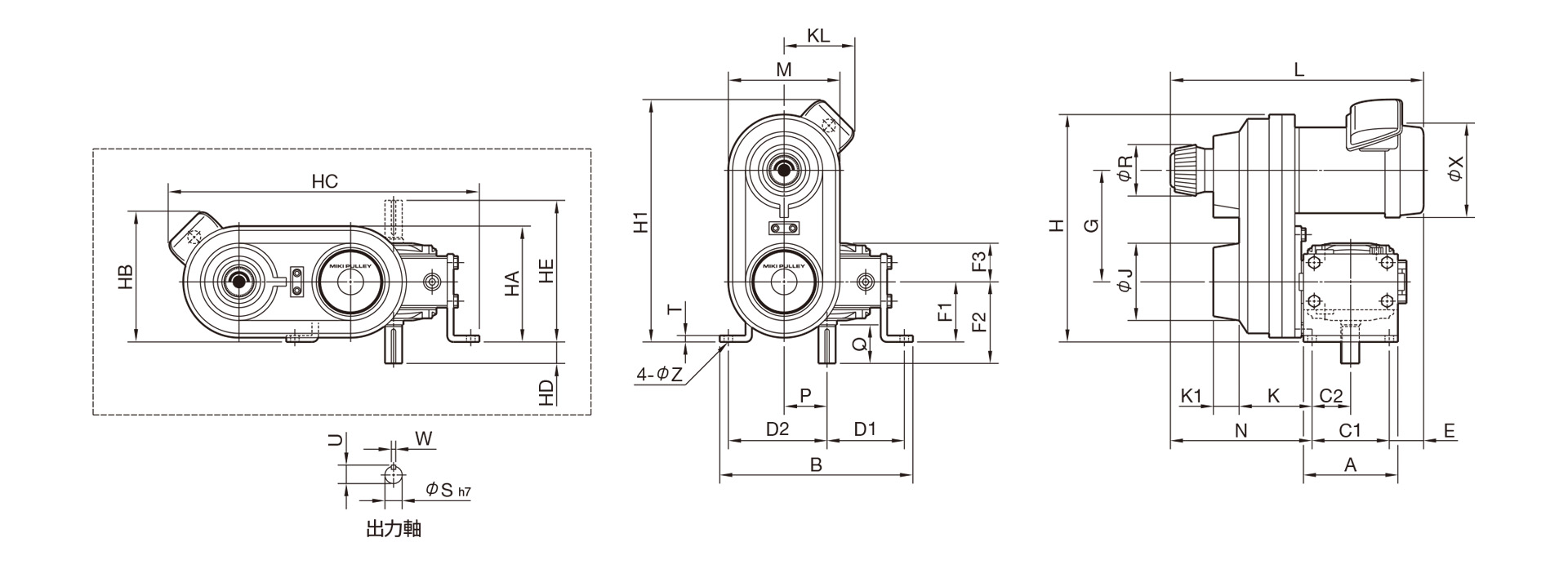

【寸法】

三木プーリのANWモデル[NKN]タイプベルト式無段変速機ユニット寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型　式 ANW-02NKN ANW-04NKN ANW-07NKN ANW-15NKN
A 120 135 160 175
B 240 277 309 350
C1 95 115 135 150
C2 47.5 57.5 67.5 75
D1 95 110 122 136
D2 115 137 157 184
E 68 60.5 52.5 64
F1 70 80 100 115
F2 95 110 130 140
F3 49 54 64 70
G 140 160 186 239
H 280 319 381 464
H1 319 349 402.5 479
J 98 108 134 155
K 90.5 102 116.5 137.5
K1 40 44 42 53
L 345.5 373 417.5 462.5
M 139 158 190 220
N 183 197.5 230 248.5
P 50 60 70 80
Q 40 50 60 65
R 70 70 80 80
T 6 6 9 9
S 17 22 28 32
U 19 24.5 31 35
W 5 6 8 10
X 131 131 162 187
Z 10 12 14 14
KL 109 109 116.5 125
HA 139.5 159 195 225
HB 179 188 211.5 235
HC 409 454 509.5 595
HD 25 30 30 25
HE 165 190 230 255

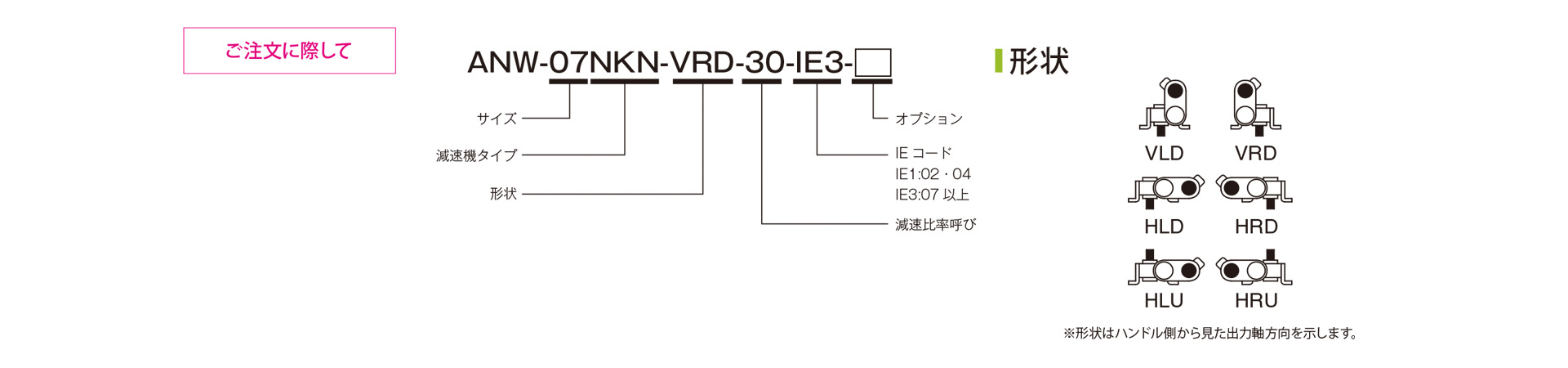

三木プーリのANWモデル [NKN]タイプ ベルト式無段変速機ユニット ご注文時の型式構成説明図
