PDCモデル

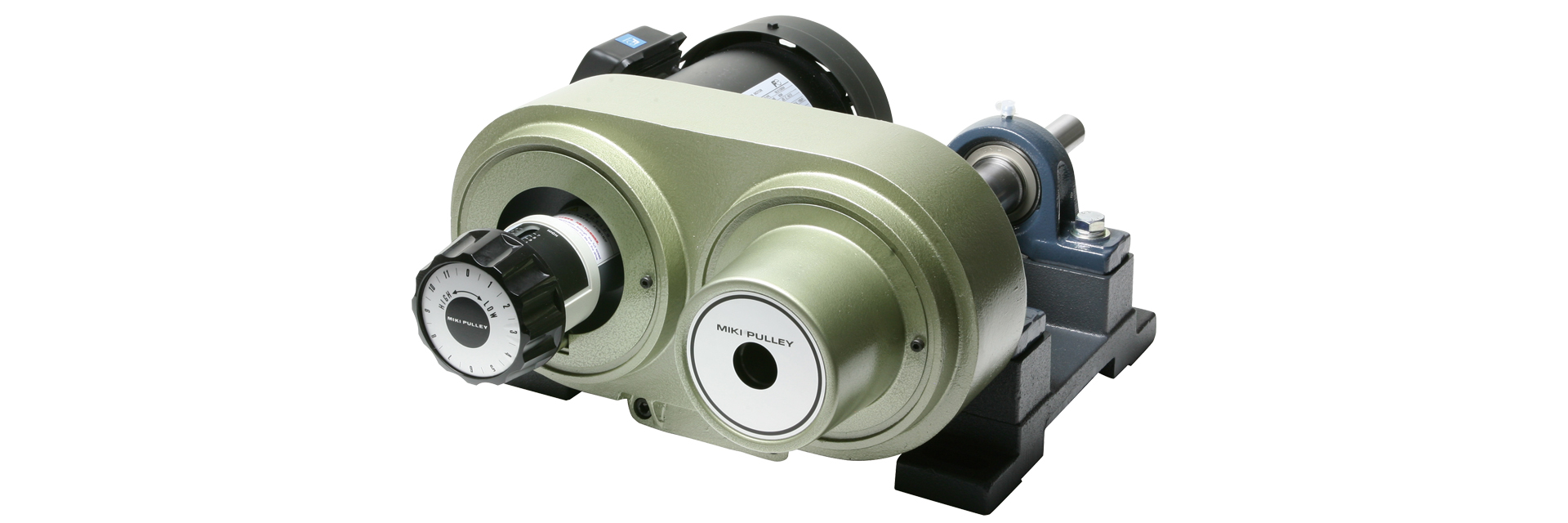

三木プーリのPDCタイプ ベルト式無段変速機ユニット製品画像（耐久性向上・無段変速・産業用駆動）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。PDSモデルを変速機構に、モータ、出力軸をベットに組み合わせたシンプルなユニットです。

【仕様1】

型式 モータ出力[kW] 極数 電源 電圧[V]/周波数[Hz] 変速比 使用変速機 使用ベルト型式 質量[kg]
型式 モータ側変速機型式 機械側変速機型式
PDC-02N 0.2 4 三相 200/50、200・220/60 1:4 AK-90-MA-11 PE-106-MA-12H 1022V220S 20.5
PDC-04N 0.4 4 三相 200/50、200・220/60 1:3.5 AK-124-MA-14N PE-124-MA-15H 1422V270S 29.5
PDC-07N 0.75 4 三相 200/50、200・220/60 1:4 AK-140-MA-19N PE-155-MA-18H 1422V270S 40
PDC-15N 1.5 4 三相 200/50、200・220/60 1:4 AK-155-MA-24N PE-185-MA-22H 1922V298S 58
PDC-22N 2.2 4 三相 200/50、200・220/60 1:4.5 AK-185-MA-28N PE-216-MA-25H 2322V364S 71.5
PDC-37N 3.7 4 三相 200/50、200・220/60 1:3 AK-216-MA-28N PE-216-MA-30H 2322V396S 88
  • 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】

型式 出力軸回転速度 [min^-1]と出力軸トルク[N･m]
50Hz 60Hz
出力軸回転速度[min^-1] 出力軸トルク[N･m] 出力軸回転速度[min^-1] 出力軸トルク[N･m]
PDC-02N 500～2000 3～0.6 600～2400 2.4～0.5
PDC-04N 720～2520 3.6～1 870～3050 2.9～0.8
PDC-07N 600～2400 9.2～2.4 720～2880 7.5～2
PDC-15N 500～2000 19～5.4 600～2400 15～4.3
PDC-22N 500～2250 28～8.2 600～2700 22～6.6
PDC-37N 780～2350 40～11 940～2820 32～8.8

【寸法】

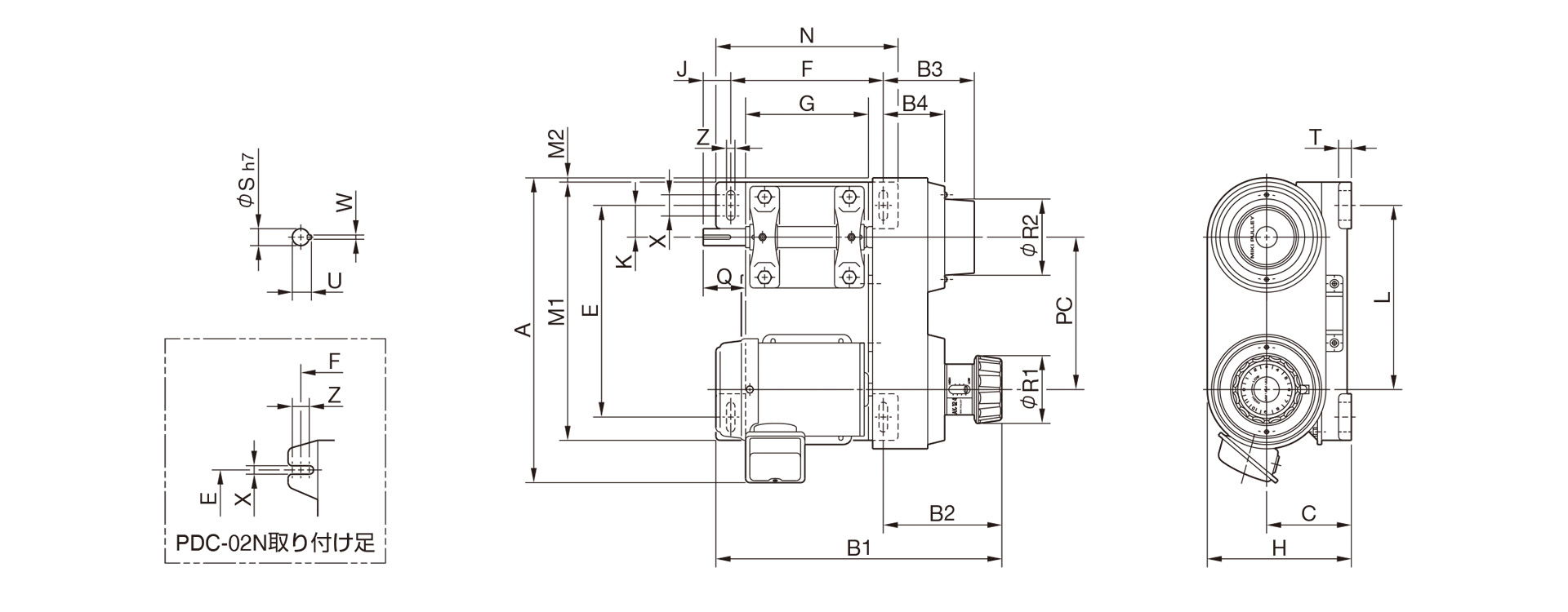

三木プーリのPDCモデルベルト式無段変速機ユニット寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型式 PDC-02N PDC-04N PDC-07N PDC-15N PDC-22N PDC-37N
A 322 398 396 433 511 541
B1 347 376 425 485 570 580
B2 137 154 165 195 230 240
B3 86 117 145 165 200 210
B4 51 80 75 105 130 140
C 95 110 120 130 140 152
E 240 280 290 320 390 390
F 180 200 240 270 320 320
G 150 160 200 230 280 280
H 165 185 210 235 264 276
J 45 40 65 65 80 85
K 35 42 58 67 64 64
L 198 242 230 249 294 309
M1 300 340 350 380 450 450
M2 0 3 3 8 31 31
N 200 240 280 310 360 360
PC 163 200 172 182 230 247
Q 60 60 85 85 100 105
R1 70 86 86 86 86 86
R2 90 100 110 121 150 150
T 15 15 20 20 20 20
X 11 28 25 25 25 25
Z 10 12 15 15 15 15
S 20 20 25 25 30 30
U 22.5 22.5 28 28 33 33
W 6 6 8 8 8 8

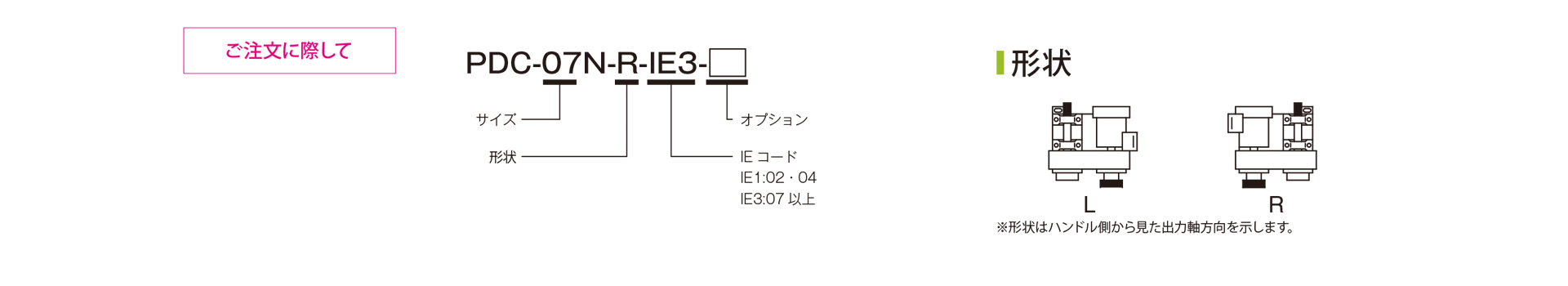

三木プーリのPDCモデル ベルト式無段変速機ユニット ご注文時の型式構成説明図
