PDG（BSN）タイプ

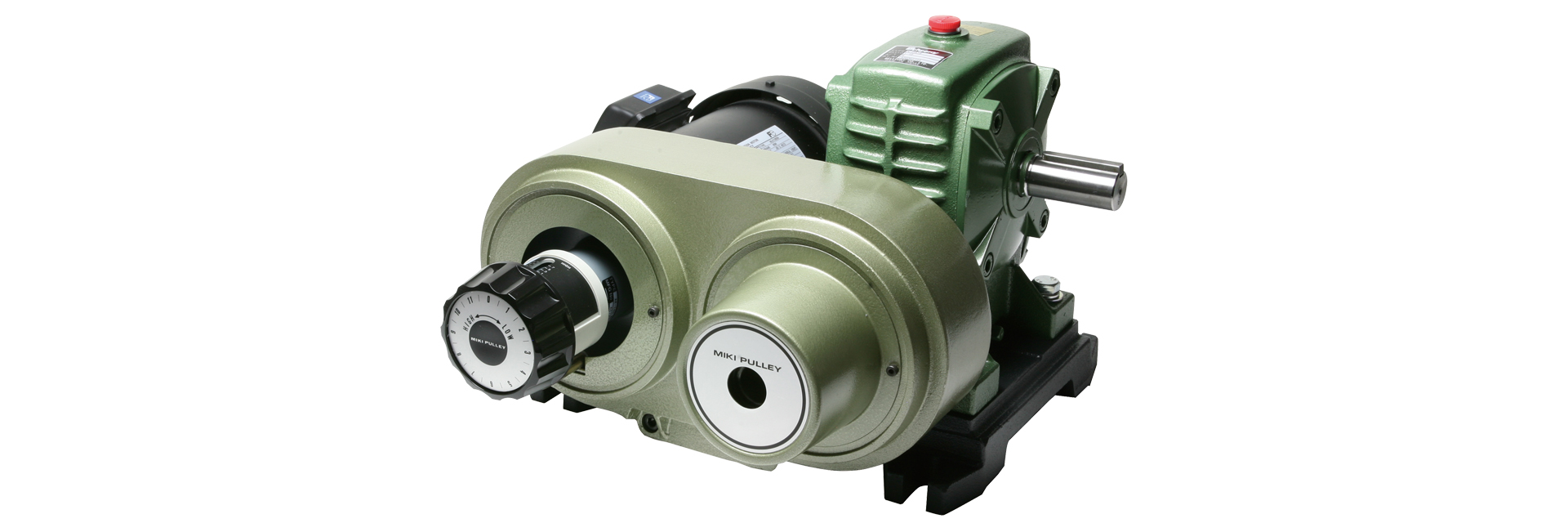

三木プーリのPDGタイプベルト式無段変速機ユニット製品画像（高出力対応・無段変速・伝動機器）

ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。PDSモデルを変速機構に、モータ、ウオーム減速機をベットに組み合わせたユニットです。

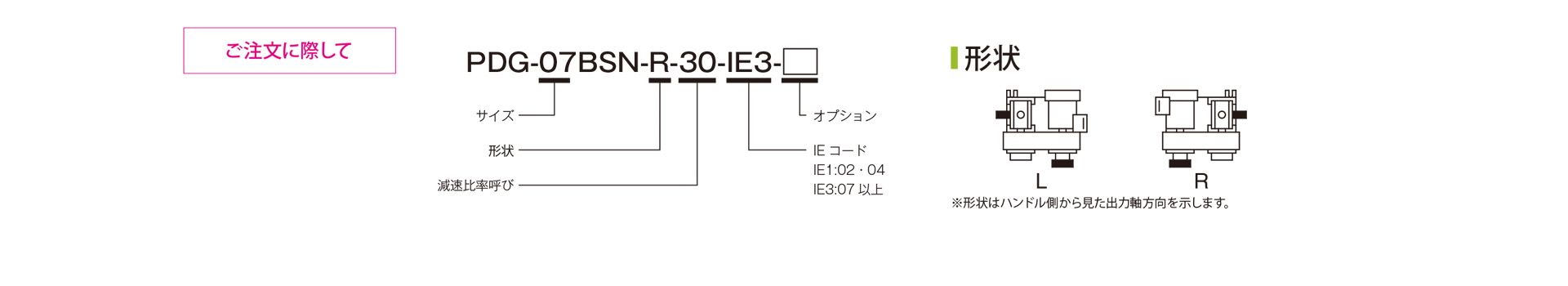

【仕様1】

型式	モータ出力[kW]	極数	電源電圧[V]/周波数[Hz]	変速比	使用変速機		使用ベルト型式	減速機	質量[kg]
型式	モータ出力[kW]	極数	電源電圧[V]/周波数[Hz]	変速比	モータ側変速機型式	機械側変速機型式	使用ベルト型式	減速機	質量[kg]
PDG-02BSN	0.2	4	三相 200/50、200・220/60	1:4	AK-90-MA-11	PE-106-MA-12H	1022V220S	N-PA-12	21.5
PDG-04BSN	0.4	4	三相 200/50、200・220/60	1:3.5	AK-124-MA-14N	PE-124-MA-15H	1422V270S	N-PA-15	33
PDG-07BSN	0.75	4	三相 200/50、200・220/60	1:4	AK-140-MA-19N	PE-155-MA-18H	1422V270S	N-PA-18	51
PDG-15BSN	1.5	4	三相 200/50、200・220/60	1:4	AK-155-MA-24N	PE-185-MA-22H	1922V298S	N-PA-22	74
PDG-22BSN	2.2	4	三相 200/50、200・220/60	1:4.5	AK-185-MA-28N	PE-216-MA-25H	2322V364S	N-PA-25	103
PDG-37BSN	3.7	4	三相 200/50、200・220/60	1:3	AK-216-MA-28N	PE-216-MA-30H	2322V396S	N-PA-30	152.5

0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】

型式	周波数 [Hz]	各減速比率における出力軸回転速度[min^-1]と出力軸トルク[N･m]
		1/10		1/20		1/30		1/40		1/50		1/60
		出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]
PDG-02BSN	50	50～200	23～4.8	25～100	41～8.9	17～68	54～12	12.5～50	54～15	10～40	54～18	8.5～34	54～21
PDG-02BSN	60	60～240	18～4	30～120	33～7.4	20～80	42～9.9	15～60	53～13	12～48	54～15	10～40	54～17
PDG-04BSN	50	72～252	27～8.1	36～126	48～15	24～84	64～20	18～63	76～25	15～52	99～32	12～42	95～35
PDG-04BSN	60	87～305	22～6.5	44～154	38～12	29～102	51～16	22～77	62～20	17～60	80～26	15～52	91～28
PDG-07BSN	50	60～240	70～20	30～120	130～37	20～80	170～50	15～60	190～63	12～48	200～77	10～40	190～89
PDG-07BSN	60	72～288	57～16	36～144	110～30	24～96	140～41	18～72	170～53	15～60	200～64	12～48	190～74
PDG-15BSN	50	50～200	150～44	25～100	220～81	17～68	290～110	12.5～50	250～140	10～40	280～170	8.5～34	260～190
PDG-15BSN	60	60～240	120～35	30～120	200～65	20～80	280～90	15～60	250～110	12～48	280～140	10～40	260～160
PDG-22BSN	50	50～225	220～67	25～113	400～130	17～75	500～180	12.5～56	500～230	10～45	450～280	8.5～37	420～300
PDG-22BSN	60	60～270	170～54	30～135	320～100	20～90	410～140	15～67	500～180	12～54	450～220	10～45	420～260
PDG-37BSN	50	78～235	320～91	39～118	570～170	26～78	770～240	20～59	730～300	16～47	770～390	13～39	680～430
PDG-37BSN	60	94～282	250～73	47～141	450～140	32～95	610～190	24～71	730～240	19～56	770～310	16～47	680～340

出力軸トルクは、減速機の許容値で抑えられているものもあります。

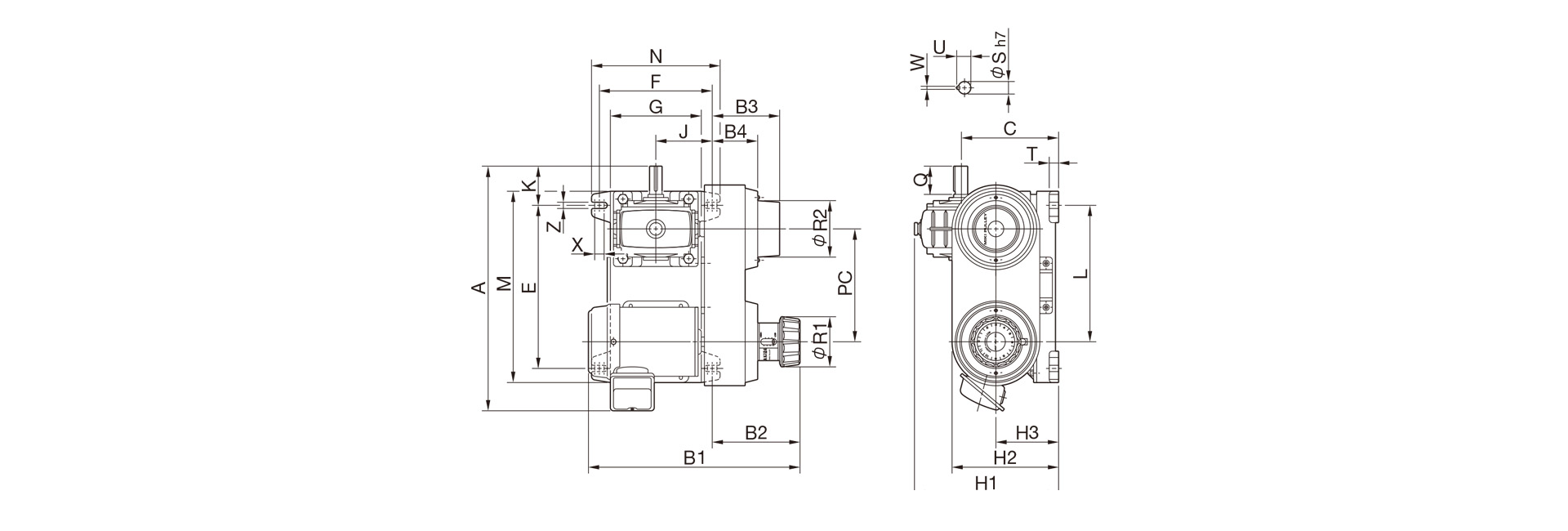

【寸法】

単位 [mm]

型　式	PDG-02BSN	PDG-04BSN	PDG-07BSN	PDG-15BSN	PDG-22BSN	PDG-37BSN
A	347	434	436	468	559	622
B₁	347	378	425	485	570	650
B₂	138	158	165	195	230	230
B₃	86	122	145	165	200	200
B₄	51	85	75	105	130	130
C	145	170	190	210	240	280
E	240	290	290	320	390	410
F	180	195	240	270	320	390
G	150	160	200	230	280	330
H₁	220	255	290	320	415	474
H₂	165	185	210	235	268	318
H₃	95	110	120	130	140	160
J	90	98	120	135	160	195
K	60	68	73	73	93	110
L	198	242	230	249	308	327
M	290	340	350	380	450	490
N	200	220	280	310	360	450
PC	163	200	172	182	230	247
Q	40	50	60	65	75	85
R₁	70	86	86	86	86	86
R₂	90	100	110	121	150	150
T	15	15	20	20	20	20
X	10	10	10	10	10	20
Z	11	12	15	15	15	20
S	17	22	28	32	38	45
U	19	24.5	31	35	41	48.5
W	5	6	8	10	10	14
