APモデル

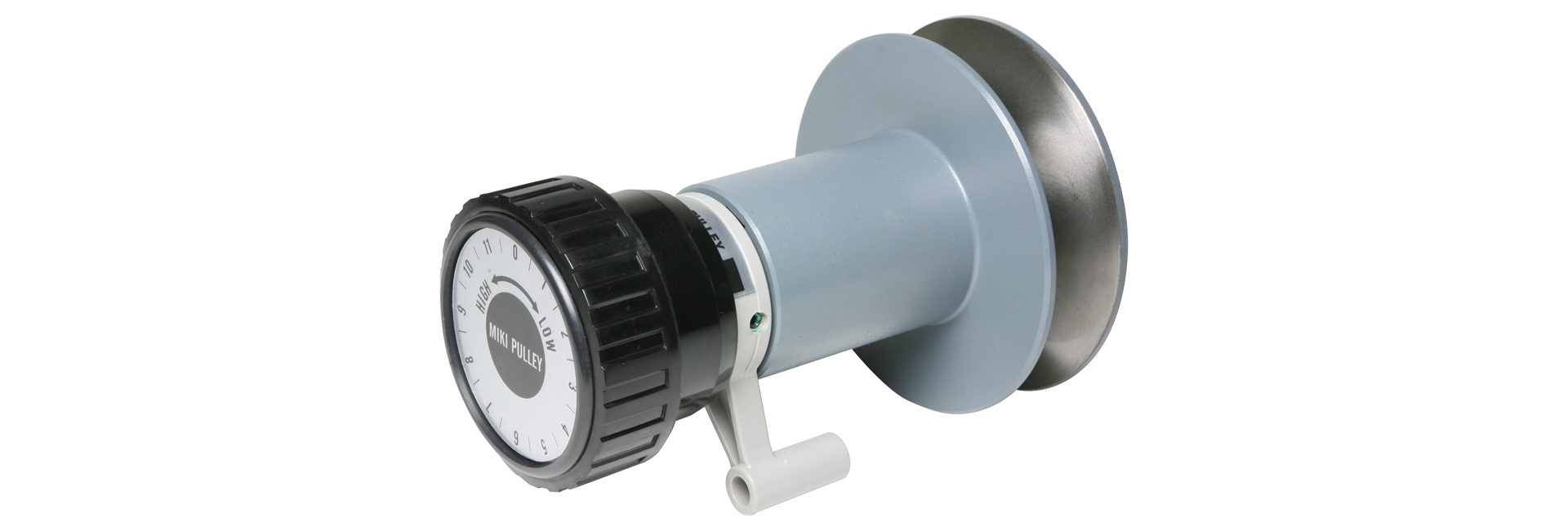

三木プーリのAPタイプ 可変ピッチプーリ製品画像（自動調整対応・無段変速用プーリ・伝動機器）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えることで、強制的にベルトピッチを変更させることで回転速度を変化させます。Pモデルと組み合わせることでダブル可変ピッチプーリユニットとしてご使用いただけます。

【仕様】

型　式 使用モータ 従動側変速機 ベルト 変速比 50Hz 60Hz
出力回転速度 [min^-1] 出力トルク[N･m] 出力回転速度 [min^-1] 出力トルク[N･m]
AP - 86-MA 0.2kW4P P-86-MA A 1:2.2 950～2150 1.6～0.7 1140～2590 1.4～0.6
0.2kW4P P-98-MA A 1:2 820～1720 1.9～0.9 990～2060 1.6～0.8
AP - 98-MA 0.4kW4P P-98-MA A 1:2 1000～2050 3.1～1.5 1200～2460 2.6～1.3
0.4kW4P P-124-MA A 1:1.9 890～1710 3.5～1.8 1070～2060 2.9～1.5
AP -124-MA 0.75kW4P P-124-MA B 1:2.2 950～2150 6.1～2.7 1140～2590 5.1～2.3
0.75kW4P P-164-MA B 1:2 810～1660 7.2～3.5 970～2000 6.0～2.9
AP -164-MA 1.5kW4P P-164-MA C 1:2.4 920～2230 12.7～5.2 1110～2680 10.5～4.4
1.5kW4P P-218 C 1:2 680～1360 17.2～8.6 810～1640 14.4～7.1

【ベルト番号と軸間距離】

型　式 従動側変速機 ベルト番号
軸間距離[mm]
AP-86-MA P-86-MA A-20 A-21 A-22 A-23 A-24 A-25
P-86-MA 153 165 179 191 204 216
AP-86-MA P-98-MA A-20 A-21 A-22 A-23 A-24 A-25
P-98-MA 143 155 169 181 194 206
AP-98-MA P-98-MA A-21 A-22 A-23 A-24 A-25 A-26
P-98-MA 147 160 172 186 198 211
AP-98-MA P-124-MA A-23 A-24 A-25 A-26 A-27 A-28
P-124-MA 163 177 189 202 215 227
AP-124-MA P-124-MA B-25 B-26 B-27 B-28 B-29 B-30
P-124-MA 168 181 194 206 220 232
AP-124-MA P-164-MA B-28 B-29 B-30 B-31 B-32 B-33
P-164-MA 190 203 216 228 241 254
AP-164-MA P-164-MA C-32 C-33 C-34 C-35 C-36 C-37
P-164-MA 211 224 237 249 262 275
AP-164-MA P-218 C-38 C-39 C-40 C-41 C-42 C-43
P-218 241 254 267 279 293 305

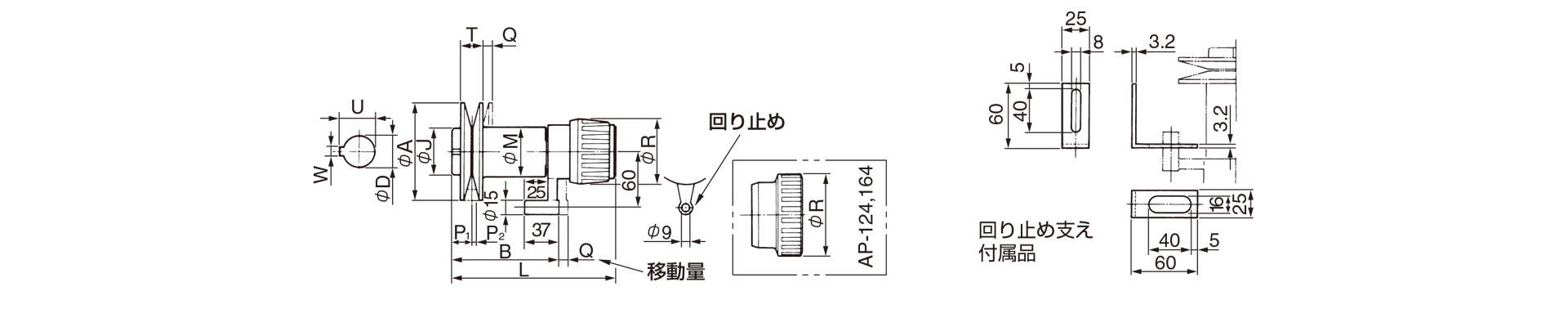

【寸法】

三木プーリの可変ピッチプーリAPモデルベルト式無段変速機寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型　式 A B J L M P1 P2 Q R T D W U max. P.D. min. P.D. 質量 [kg]
AP - 86-MA 86 93 46 156 54 18 3.5 7 70 18 11 - - 77 51 1.7
AP - 98-MA 98 103 50 166 54 19 3.5 7 70 20 14 5 16 89 62 1.9
AP -124-MA 124 126 68 196 62 22 5 10 88 24 19 6 21.5 113 75 3.2
AP -164-MA 164 137 68 211 66 25 7 14.5 88 30 24 8 27 150 96 4.8

※入力回転数は1800min^-1以下でご使用ください。（4極モータ駆動が適性です）

  • ※入力回転数は1800min-1以下でご使用ください。（4極モータ駆動が適性です）

【アダプタ種類】

対応軸径表
型式 穴深さ［mm］ 対応軸径（アダプタ穴径）φD［mm］
10 11 12 13 14 15 16 18 19 20 22 24 25
AP-86-MA 30 ◎ ◎ ◎ ◎ ◎ ◎ ◎
AP-98-MA 40 ◎ ◎ ◎ ● ● ● ● ●
AP-124-MA 50 ● ● ● ● ● ● ● ● ●
AP-164-MA 50 ● ● ● ● ● ● 〇 〇 〇
  • 上表に記号の入っている穴径が用意できます。　●印と◎印、○印は、アダプタ方式です。
  • ◎印のアダプターにはキー溝がありません。キー付きの軸にご採用いただく場合は、キーを取り外してご使用ください。
  • ○印は、アダプタの仕様により平行キーが合わないため、Lキーが付属します。取り付けの際は、このLキーを使用してください。
  • Ｌキーの付属する穴径は、新JIS・旧JIS の別が必要なため、その旨お伝えください。"

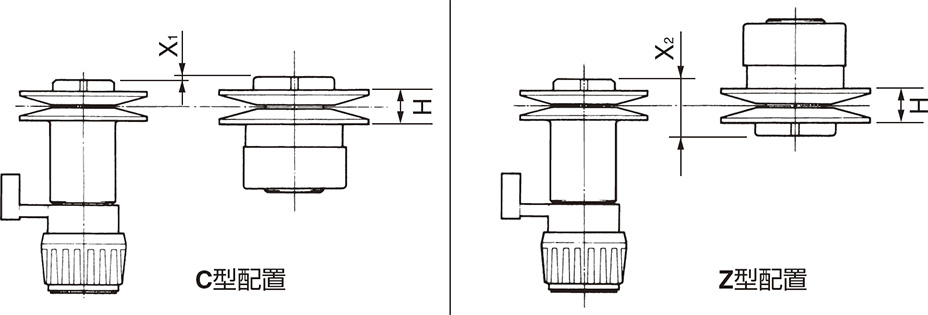

【配置】

三木プーリの可変ピッチプーリAP,Pモデルベルト式無段変速機配置図C＆Z
単位 [mm]
組み合せ AP-86-MA
P-86-MA		 AP-86-MA
P-98-MA		 AP-98-MA
P-98-MA		 AP-98-MA
P-124-MA		 AP-124-MA
P-124-MA		 AP-124-MA
P-164-MA		 AP-164-MA
P-164-MA		 AP-164-MA
P-218
H 25 24.5 25 31 34 39.5 44 42.5
C型配置　X1 0 1 0 3 0 3 0 1.5
Z型配置　X2 39.5 40.5 41.5 44.5 49 52 57 58.5
  • ベルト走行線、Xは上表の通りです。

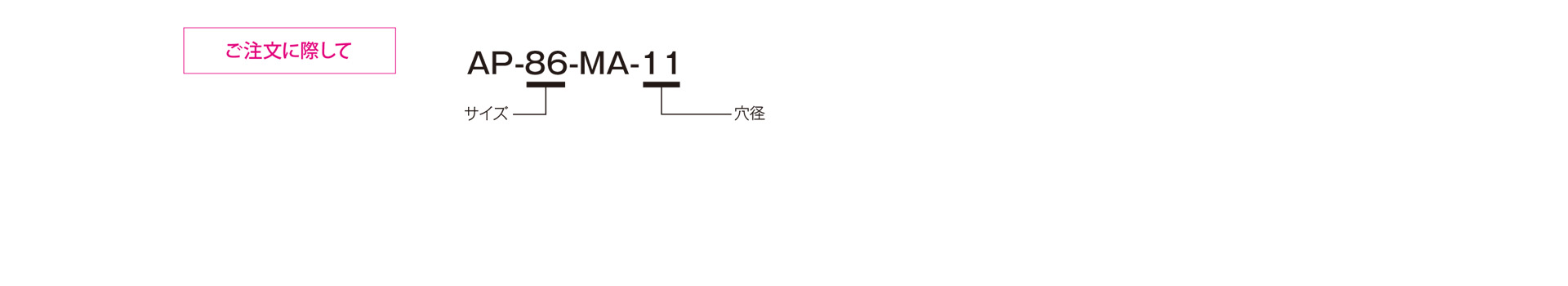

三木プーリのAPモデル 可変ピッチプーリ（ベルト式無段変速機）ご注文時の型式構成説明図
