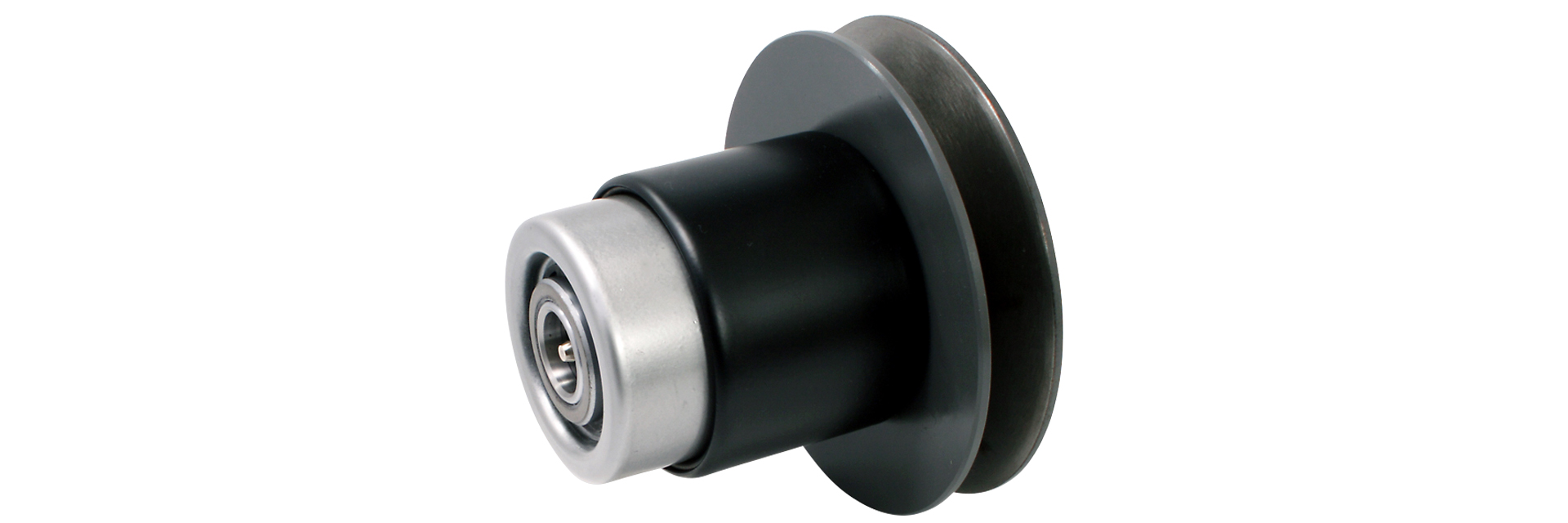

PFモデル
ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えることで、強制的にベルトピッチを変更させることで回転速度を変化させます。幅広変速ベルト仕様で変速比、容量が大きくとれます。プーリが両開きのためベルト寿命も担保できます。
【仕様】

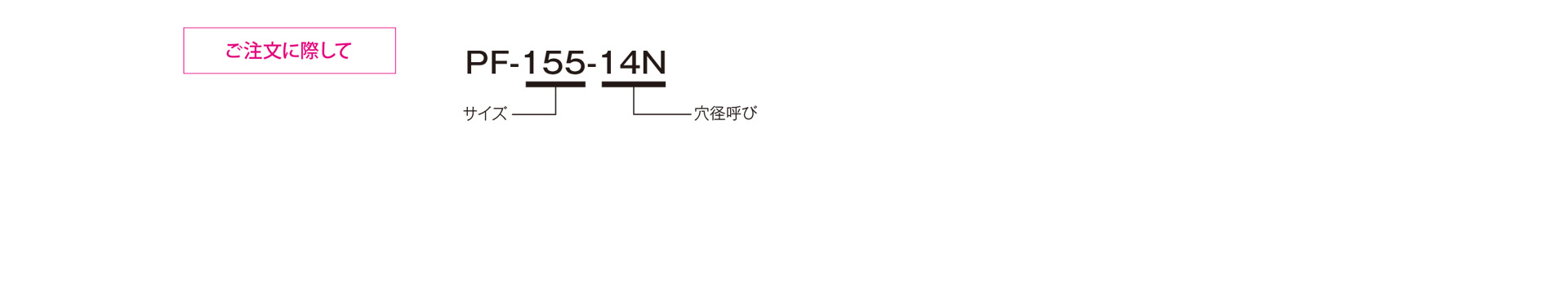

| 型 式 | 使用モータ [kW] (4P) | 変速比 | ベルト | 伝達容量 [kW] | 質量 [kg] | ||
|---|---|---|---|---|---|---|---|
| 高速回転時 | 中速回転時 | 低速回転時 | |||||
| PF-155-14N | 0.4 | 1:2.4 | 1422V | 1.6 | 1.1 | 0.4 | 4 |
| PF-155-19N | 0.75 | 1:2.4 | 1422V | 1.6 | 1.1 | 0.4 | 4 |
| PF-185-19N | 0.75 | 1:2.4 | 1922V | 3.6 | 2.2 | 0.5 | 6 |
| PF-185-24N | 1.5 | 1:2.4 | 1922V | 3.6 | 2.2 | 0.5 | 6 |
| PF-216-24N | 1.5 | 1:2.4 | 2322V | 5.2 | 3.8 | 1.1 | 10 |
| PF-216-28N | 2.2 | 1:2.4 | 2322V | 5.2 | 3.8 | 1.1 | 10 |
| PF-250-28N | 2.2 | 1:2.4 | 2926V | 8.0 | 6.2 | 2.0 | 19 |
| PF-250-28N | 3.7 | 1:2.4 | 2926V | 8.0 | 6.2 | 2.0 | 19 |

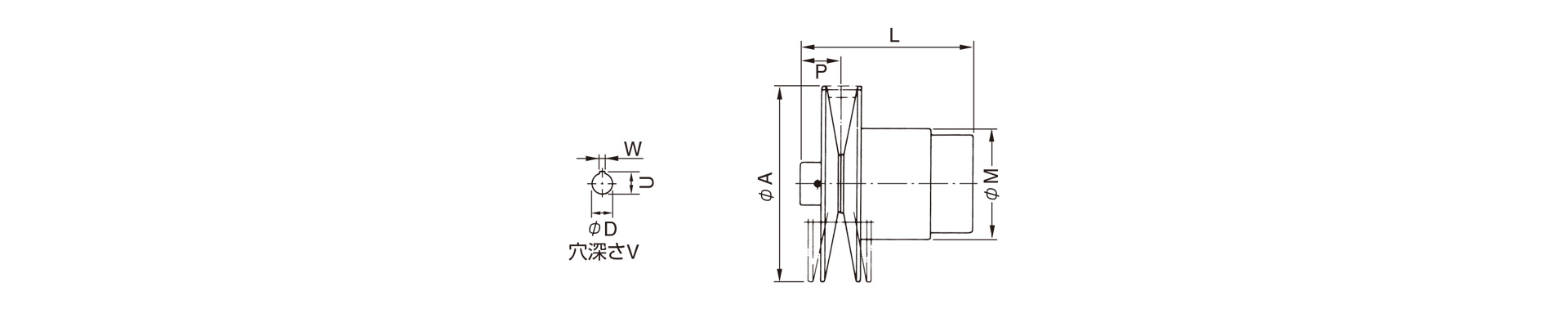

【寸法】
| 型 式 | A | P | L | M | D | U | W | V | max. P.D. | min. P.D. | 移動距離 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PF-155-14N | 155 | 29 | 140 | 94 | 14 | 16 | 5 | 30 | 150 | 62 | 69 |
| PF-155-19N | 155 | 29 | 140 | 94 | 19 | 21.5 | 6 | 40 | 150 | 62 | 69 |
| PF-185-19N | 185 | 38 | 163 | 104 | 19 | 21.5 | 6 | 40 | 178 | 74 | 82 |
| PF-185-24N | 185 | 38 | 163 | 104 | 24 | 27 | 8 | 50 | 178 | 74 | 82 |
| PF-216-24N | 216 | 51 | 203 | 127 | 24 | 27 | 8 | 50 | 208 | 86 | 96 |
| PF-216-28N | 216 | 51 | 203 | 127 | 28 | 31 | 8 | 60 | 208 | 86 | 96 |
| PF-250-28N | 250 | 54 | 252 | 154 | 28 | 31 | 8 | 60 | 241 | 100 | 111 |
- 移動距離とは、変速のためにモータを移動させる距離です。
