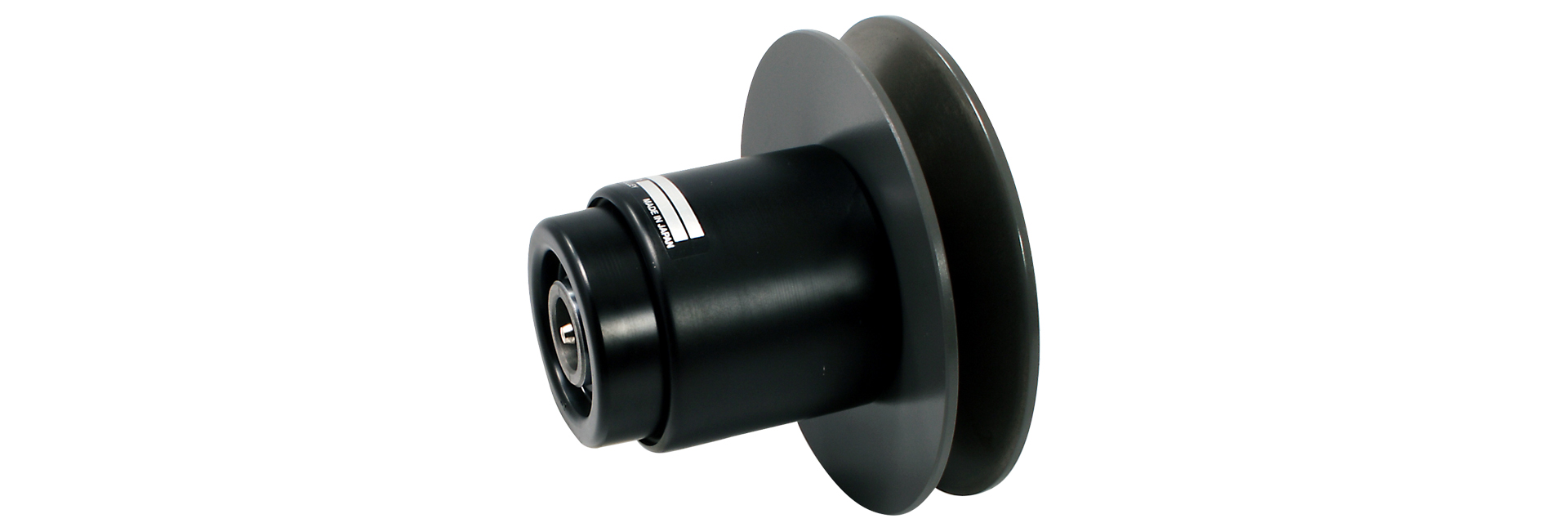

PKモデル | 三木プーリ

ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えることで、強制的にベルトピッチを変更させることで回転速度を変化させます。幅広変速ベルト仕様で変速比が大きくとれ、大きな伝達容量を確保しています。

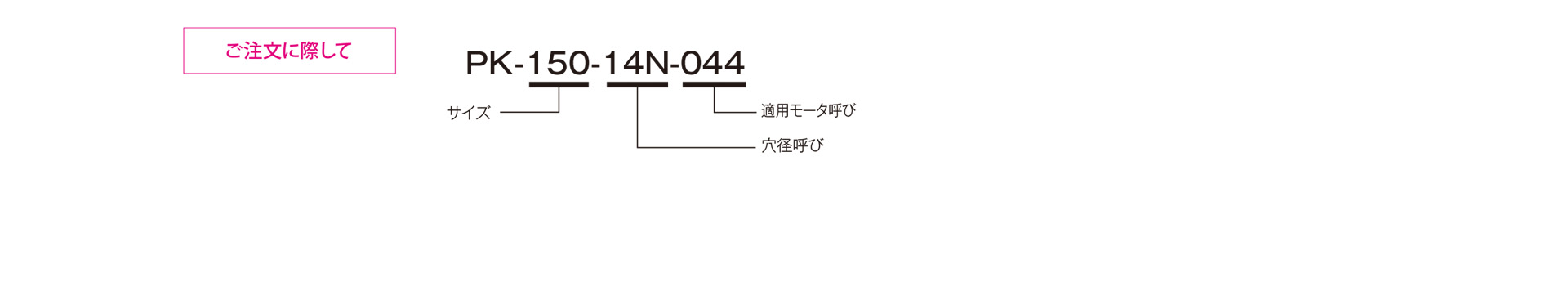

【仕様】

型　式	適用モータ [kW]	変速比	ベルト	伝達容量 [kW]			質量 [kg]
型　式	適用モータ [kW]	変速比	ベルト	高速回転時	中速回転時	低速回転時	質量 [kg]
PK-150-14N-044	0.4(4P)	1:3	1422V	1.5	1.0	0.4	3.2
PK-200-19N-074	0.75(4P)	1:3	1922V	3.7	2.3	0.5	6.2
PK-200-24N-154	1.5(4P)	1:3	1922V	3.7	2.3	0.5	6.2
PK-250-28N-224	2.2(4P)	1:3	2926V	8.0	5.2	1.1	13
PK-250-28N-374	3.7(4P)	1:3	2926V	8.0	5.2	1.1	13
PK-300-38N-554	5.5(4P)	1:3	4430V	13	12	2.5	24
PK-300-38N-754	7.5(4P)	1:3	4430V	13	12	2.5	24
PK-300-42N-1104	11(4P)	1:3	4430V	13	12	2.5	24
PK-355-42N-1106	11(6P)	1:2.5	4430V	16	11	5.5	58
PK-355-48N-1506	15(6P)	1:2.5	4430V	16	11	5.5	58
PK-400-55N-1806	18.5(6P)	1:2	4430V	18	15	9.8	66

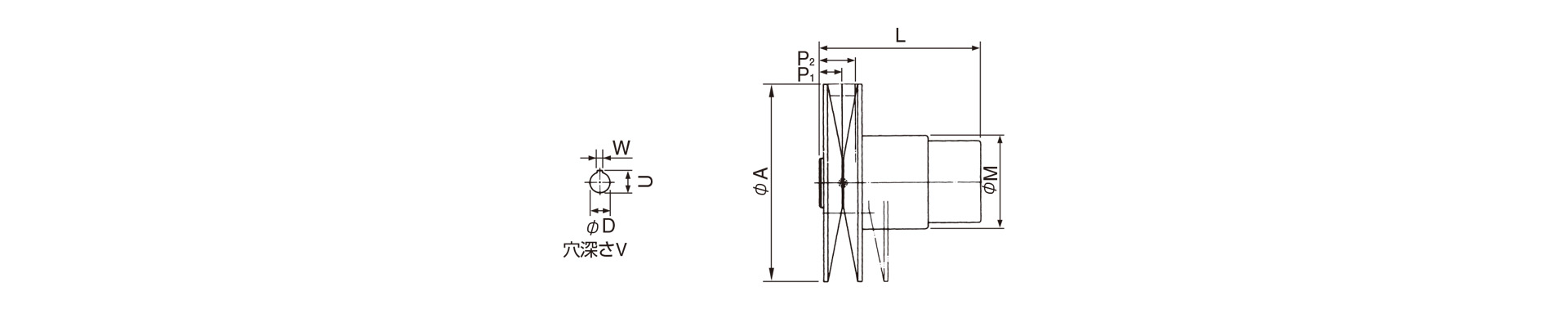

単位 [mm]
型　式	A	P₁	P₂	L	M	D	W	U	V	max. P.D.	min. P.D.	移動距離
PK-150-14N-044	150	19	28.5	120	81	14	5	16	30	144	48	75
PK-200-19N-074	200	23	35.5	160	95	19	6	21.5	40	192	64	101
PK-200-24N-154	200	23	35.5	160	95	24	8	27	50	192	64	101
PK-250-28N-224	250	31	49.5	210	126	28	8	31	60	240	80	126
PK-250-28N-374	250	31	49.5	210	126	28	8	31	60	240	80	126
PK-300-38N-554	305	50	76	300	143	38	10	41	80	290	96	152
PK-300-38N-754	305	50	76	300	143	38	10	41	80	290	96	152
PK-300-42N-1104	305	50	76	300	143	42	12	45	110	290	96	152
PK-355-42N-1106	355	54	81.5	355	214	42	12	45	110	343	137	162
PK-355-48N-1506	355	54	81.5	355	214	48	14	51.5	110	343	137	162
PK-400-55N-1806	400	51	77	355	214	55	16	59	110	388	194	152
