BXR［LE］モデル
![三木プーリの無励磁作動形ブレーキ BXR[LE]タイプ 製品画像（無励磁作動 保持用・低発塵仕様・電磁ブレーキ）](/media/cb_of_hld_0le_0l.jpg)

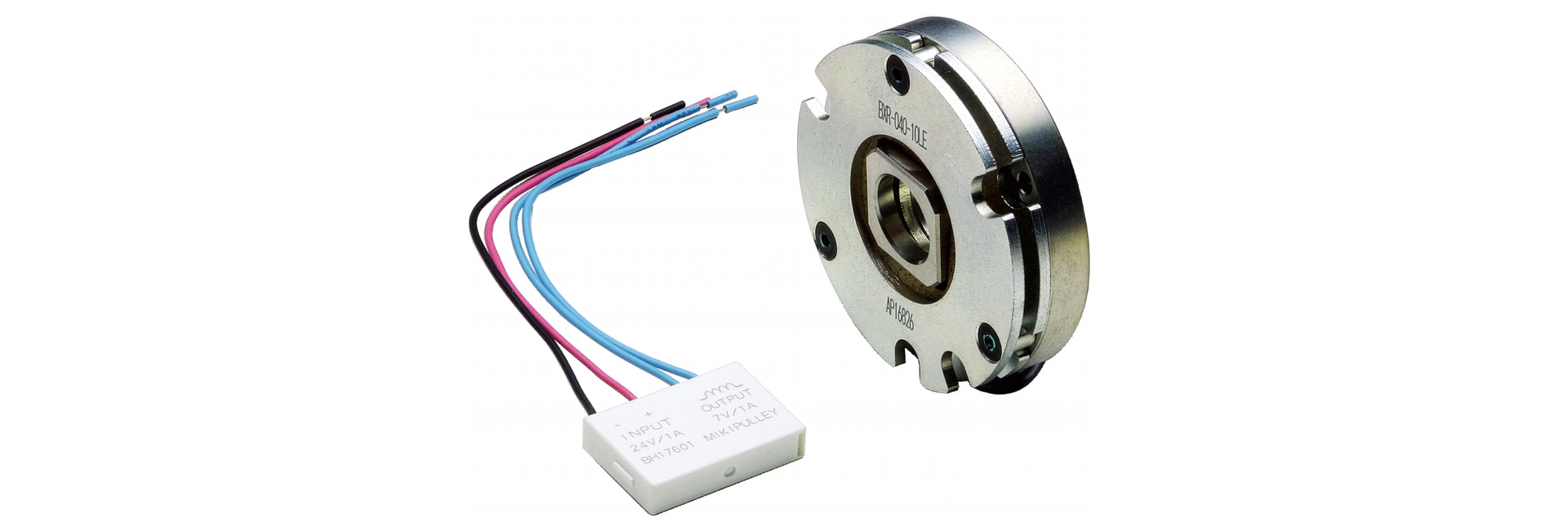

保持用の無励磁作動形ブレーキで、ブレーキ解放動作初期のスプリング押し付け力に打ち勝つために必要な電気エネルギーと解放状態を維持するために必要な電気エネルギーを制御する専用コントローラを組み合わせることを前提にした無励磁作動型ブレーキです。これにより省エネ、低発熱、薄型を実現しました。

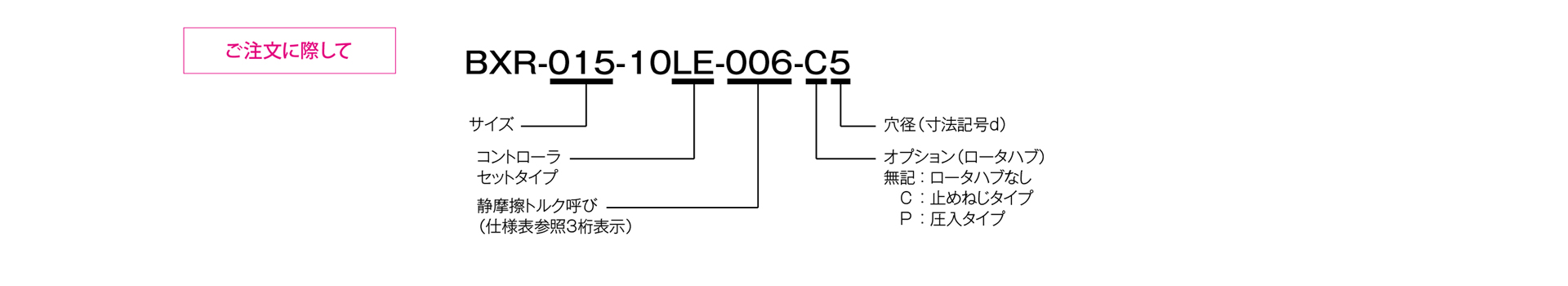

【ブレーキ部仕様】
| 型式 | サイズ | 静摩擦 トルク Ts［N・m］ | コイル（at20℃） | 耐熱 クラス | リード線 | 最高 回転速度 ［min-1］ | 回転部 慣性モーメント J［kg･m2］ | 許容制動 仕事量 Ebaℓ［J］ | 総制動 仕事量 ET［J］ | アーマチュア 吸引時間 (DC24V) ta［s］ | アーマチュア 釈放時間 (DC7V) tar［s］ | 質量 ［kg］ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 過励磁出力 | 定常励磁出力 | |||||||||||||||||||
| 電圧 [V] | 容量 [W] | 電流 [A] | 抵抗 [Ω] | 電圧 [V] | 容量 [W] | 電流 [A] | 抵抗 [Ω] | UL スタイル | サイズ | |||||||||||
| BXR-015-10LE | 015 | 0.06 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 3.24×10-8 | 5 | 1000 | 0.020 | 0.020 | 0.03 |
| BXR-020-10LE | 020 | 0.14 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 7.01×10-8 | 15 | 3000 | 0.035 | 0.020 | 0.06 |
| BXR-025-10LE | 025 | 0.32 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 1.96×10-7 | 15 | 3000 | 0.035 | 0.020 | 0.08 |
| BXR-035-10LE | 035 | 0.62 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 6.20×10-7 | 87 | 17000 | 0.050 | 0.020 | 0.12 |
| BXR-040-10LE | 040 | 1.32 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 1.29×10-6 | 87 | 17000 | 0.060 | 0.020 | 0.16 |
| BXR-050-10LE | 050 | 3.20 | 24 | 16.5 | 0.688 | 35 | 7 | 1.4 | 0.200 | 35 | F | UL3398 | AWG26 | 6000 | 2.57×10-6 | 200 | 40000 | 0.060 | 0.020 | 0.40 |

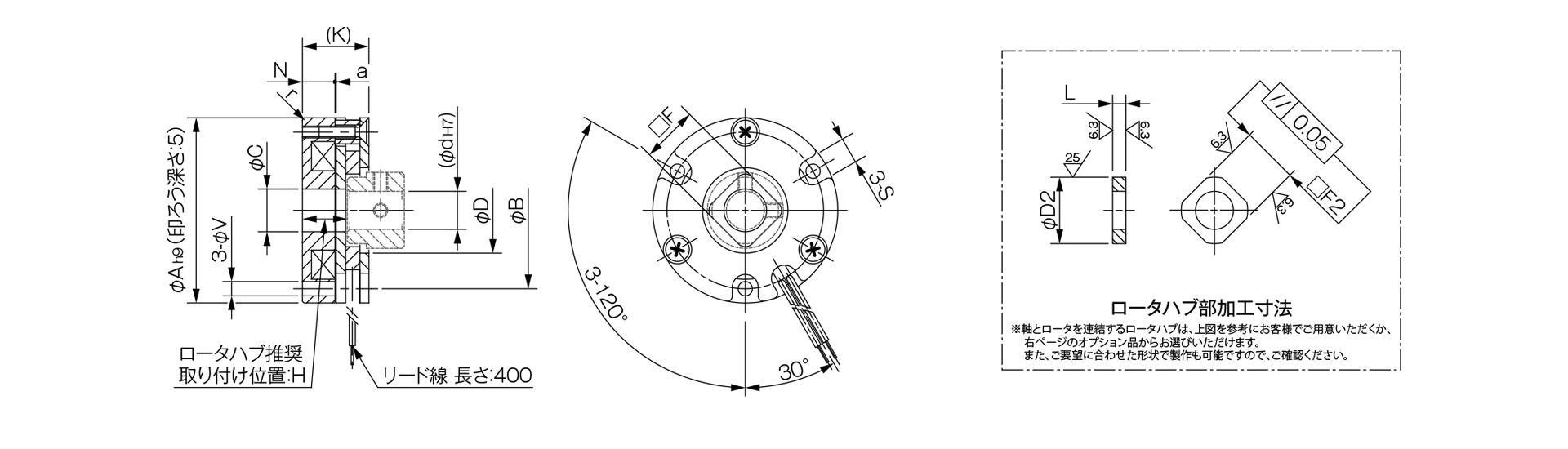

【ブレーキ部寸法】
| 型式 | サイズ | 径方向寸法 | 軸方向寸法 | ロータハブ加工寸法 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | r | B | C | D | d max. | □F | S | V | H | K | N | a | L | D2 | □F2 | ||
| BXR-015-10LE | 015 | 26 | R0.5 | 22 | 7 | 12 | 6 | 8 | 4.3 | 2.3 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 100－0.1 | 80－0.07 |
| BXR-020-10LE | 020 | 32 | R0.5 | 28 | 9 | 16 | 8 | 12 | 5.0 | 2.3 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 140－0.1 | 120－0.07 |
| BXR-025-10LE | 025 | 39 | R0.5 | 33 | 9 | 18 | 8 | 12 | 5.5 | 3.0 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 140－0.1 | 120－0.07 |
| BXR-035-10LE | 035 | 48 | R0.5 | 42 | 15 | 28 | 14 | 19 | 5.5 | 3.0 | 9.5~10.0 | 14.0 | 7.0 | 0.1 | 4 以上 | 230－0.1 | 190－0.07 |
| BXR-040-10LE | 040 | 56 | R0.5 | 50 | 15 | 27 | 14 | 19 | 6.5 | 3.4 | 9.9~10.4 | 14.5 | 7.4 | 0.1 | 4 以上 | 230－0.1 | 190－0.07 |
| BXR-050-10LE | 050 | 71 | R0.5 | 65 | 22 | 37 | 20 | 25 | 8.0 | 4.4 | 14.0~14.4 | 19.0 | 10.5 | 0.1 | 4.5 以上 | 310－0.1 | 250－0.07 |
【コントローラー部仕様】
| 型式 | BEM-24ESN7-120N |
|---|---|
| 入力電圧 | DC24V ±10% 平滑電源 |
| 出力電圧 | 投入瞬時 DC24V(0.2s) 定常時 DC7V(±10%)・PWM制御 ※入力電圧 DC21V以下の時、出力電圧は遮断 |
| 最大出力電流 | DC1.0A(周囲温度20℃)・DC0.8A(周囲温度60℃) |
| 時間定格 | 連続 |
| 絶縁抵抗 | DC500V メガにて 100MΩ(入出力ーケース間) |
| 絶縁耐圧 | AC1000V 50/60Hz 1min(入出力ーケース間) |
| 周囲環境 | -20~60℃ 5~95%RH、結露、凍結なきこと |

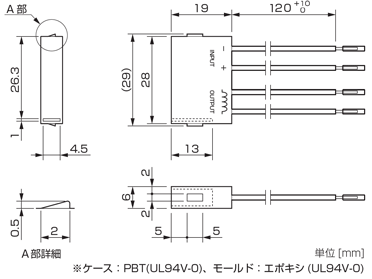

【コントローラー部寸法】
【コントローラー部構造】
【タイムチャート】
