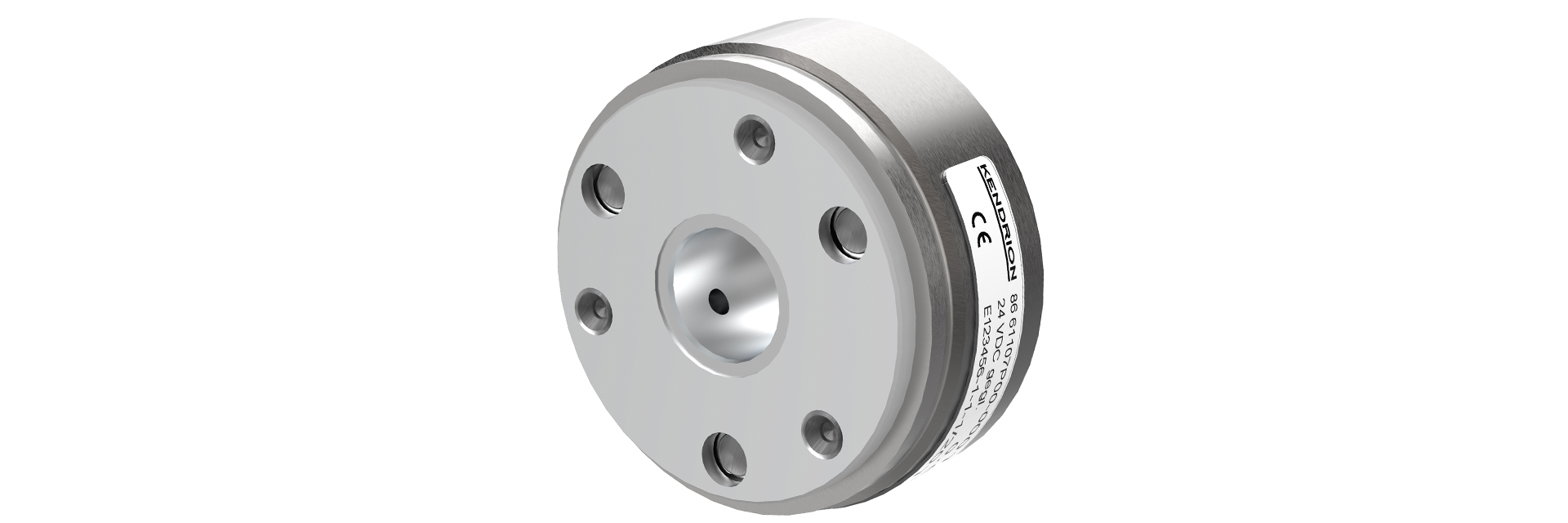

三木プーリの無励磁作動形ブレーキケンドリオン 86 611タイプ製品画像（無励磁作動保持用・安全保持・産業用電磁ブレーキ）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

非通電時の機械装置の位置の保持や停電時の安全機構として使用する無励磁作動形ブレーキの中でも、その制動力に強力な永久磁石（パーマネントマグネット）を用いたブレーキです。アーマチュアの駆動は励磁作動形クラッチ・ブレーキと同じ板ばね方式を採用しているため、バックラッシがありません。

【仕様1】

モデル・タイプ	86 611...K00 ; 86 611...P00
動作モード	非常制動可能な保持ブレーキ
標準電圧	DC 24V (その他ご要望はお問い合わせください)
保護クラス	IP00
耐熱クラス	F (155°C)
トルク範囲	0.1～280 Nm
デューティサイクル	100% ED
バックラッシ	0°
周囲温度	-15～+120℃
注記	仕様表の範囲及び取扱説明書の取扱い範囲を遵守してください。デザインは予告なしに変更される場合があります。

【仕様2】

型式	サイズ	タイプ		定格トルク	電気容量	最高回転速度		許容最大エネルギー量	緊急停止回数	吸引時間	釈放時間	慣性モーメント	重量
				(最小)	電気容量	※非常停止なし	※非常停止時	(Ｚ=1) ※非常停止時	緊急停止回数	吸引時間	釈放時間	(最大)
				M4 [N･m]	PN [W]	Nmax [min^-1]	N [min^-1]	Wmax [J]	Zges	ｔc1 [ms]	to [ms]	J [kgcm²]	M [kg]
86 611	02	K00	-	0.1	2.5	49000	6000	5	500		25	0.0018	0.03
86 611	03	K00	-	0.4	6	10000	3000	10	500	13	24	0.019	0.1
86 611	04	K00	P00	2.5	9	10000	3000	30	500	20	35	0.09	0.25
86 611	05	K00	P00	5	12	10000	3000	150	500	25	50	0.39	0.4
86 611	06	K00	P00	9	15	10000	3000	300	500	25	60	0.55	0.65
86 611	07	K00	P00	12	16.5	10000	3000	600	500	25	90	0.83	0.72
86 611	08	K00	P00	15	18	10000	3000	900	500	29	130	1.35	1.15
86 611	09	K00	P00	22	19	10000	3000	600	500	40	100	2.73	1.2
86 611	10	K00	P00	32	22.5	10000	3000	1200	500	60	200	4.1	1.86
86 611	11	K00	P00	60	25	10000	3000	1200	500	50	220	14.7	3.1
86 611	14	K00	P00	80	36.5	10000	3000	1400	500	65	280	27	4.4
86 611	16	K00	P00	140	43	6000	3000	1400	500	60	450	51	7.3
86 611	21	K00	P00	280	41.8	6000	3000	2000	500	300	350	200	13.6

製品寿命まで保証される最小定格トルク（ Kendrionにてブレーキの実機トルクテスト確認済)
並列バリスタを使用した測定 (速い動作特性の配線)
許容制動エネルギー量を低減したコンパクト設計
慣性モーメント、重量はｱｰﾏﾁｭｱ800型での値です。

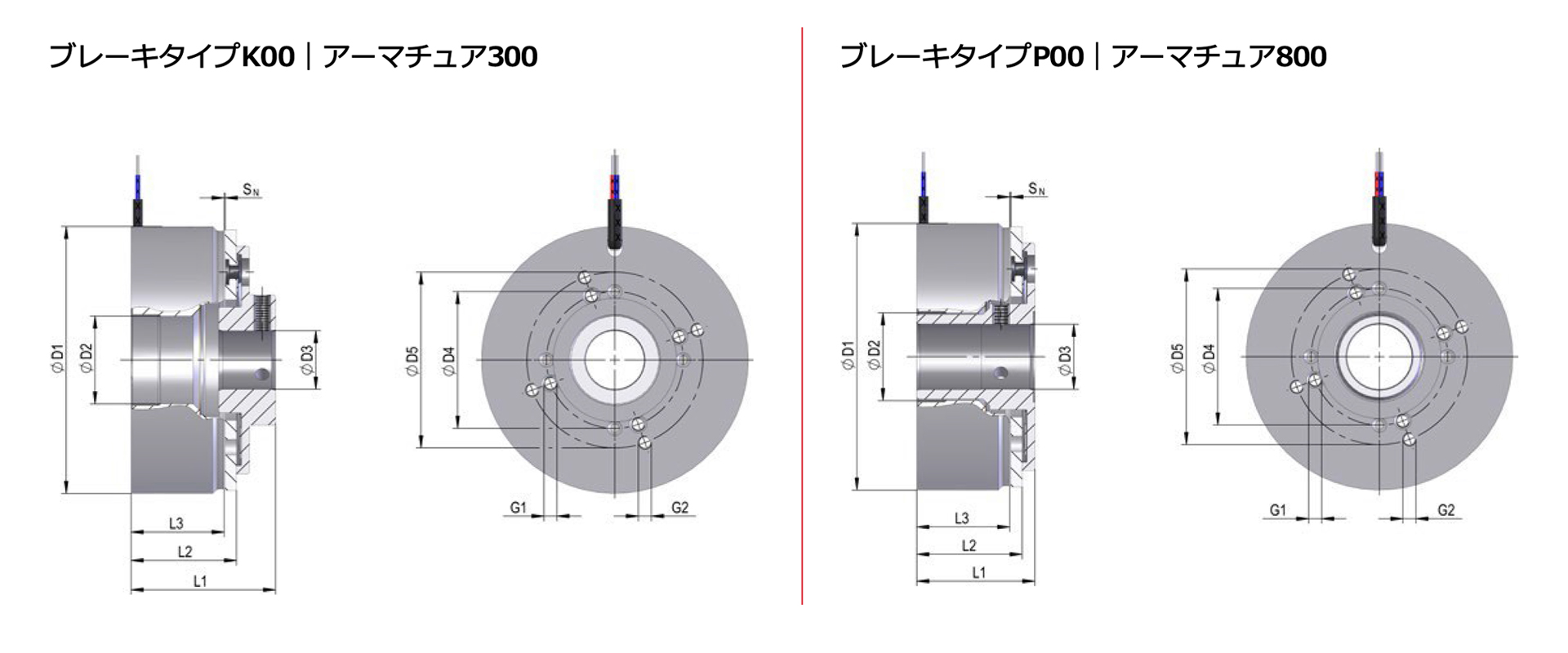

【寸法】

単位[mm]
型式	サイズ	アーマチュア		Ø D1	Ø D2	Ø D3	Ø D4		Ø D5	G1		G2	L1	L2	L3	SN
型式	サイズ	K00	P00	Ø D1	Ø D2	Ø D3	最小	最大	Ø D5	P00	K00	G2	L1	L2	L3	SN
86 611	02	300	-	19.3	5	3	4	-	16.4	-	6 x M2	-	28.1	24.9	20.9	0.1
86 611	03	300	-	32	9.6	4	8	-	27	-	3 x M3	-	29.6	21.2	19	0.1
86 611	04	300	800-A	44	14.9	6	10	31	35	3 x M3	3 x M3	26.9	26.9	21.55	18.6	0.15
86 611	05	300	800-A	56	23	12	17.2	35	42	4 x M4	4 x M4	34.8	34.8	27	23.8	0.2
86 611	06	300	800-A	65	23	12	18	42	48	4 x M4	4 x M4	34.5	34.5	27	23.8	0.2
86 611	07	300	800-A	72	25.9	12	22	42	54	4 x M4	4 x M4	41.4	41.4	29.6	25.9	0.2
86 611	08	300	800-B	82	27	16	20.2	42	54	4 x M4	4 x M4	36.3	44.4	32.4	28.6	0.3
86 611	09	300	800-B	92	32	18	26.2	62	72	4 x M5	4 x M5	38	48	32	27.7	0.27
86 611	10	300	800-A	102	44	25.2	36	72	83	4 x M6	4 x M6	52	52	41.3	36.5	0.3
86 611	11	300	800-B	122	48.5	28	36	72	83	4 x M6	4 x M6	52.4	60.4	46.4	38	0.4
86 611	14	300	800-B	140	56.5	35	40.2	83	97	4 x M8	4 x M8	56.6	69.9	49.6	40.8	0.3
86 611	16	300	800-A	160	63	30	45.5	97	120	4 x M8	6 x M5	74.6	74.6	53.6	44.8	0.3
86 611	21	300	800-B	205	91	48	65.2	140	167	6 x M8	6 x M8	80.8	100.8	68.8	56.1	0.4

SNは最小の標準空隙値
キー溝対応可 (受注生産、DIN 6885-1 )

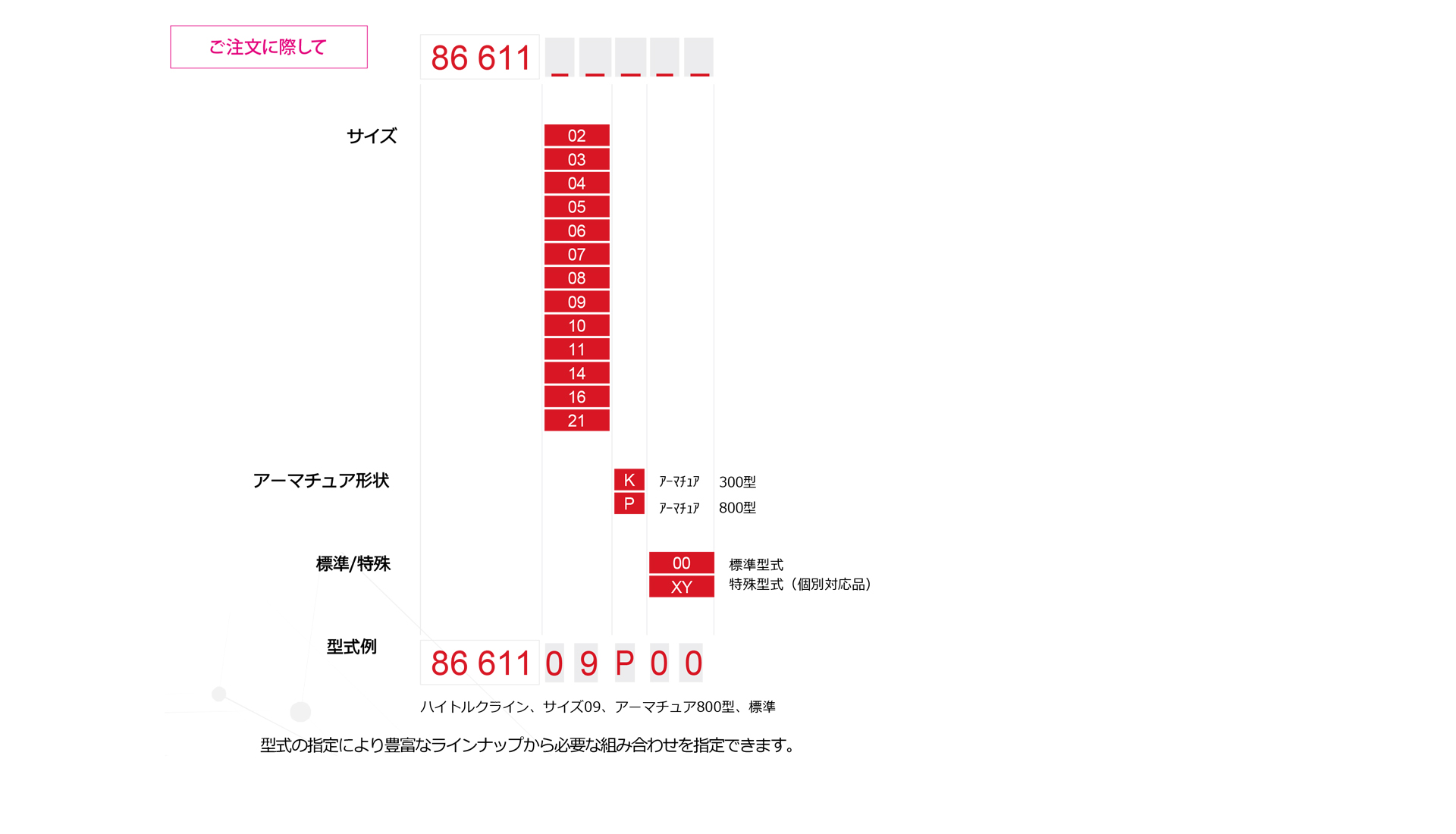

三木プーリの86 611モデル永久磁石ブレーキ（パーマネントブレーキ）ご注文時の型式構成説明図
