BEHモデル（超高速制御用）

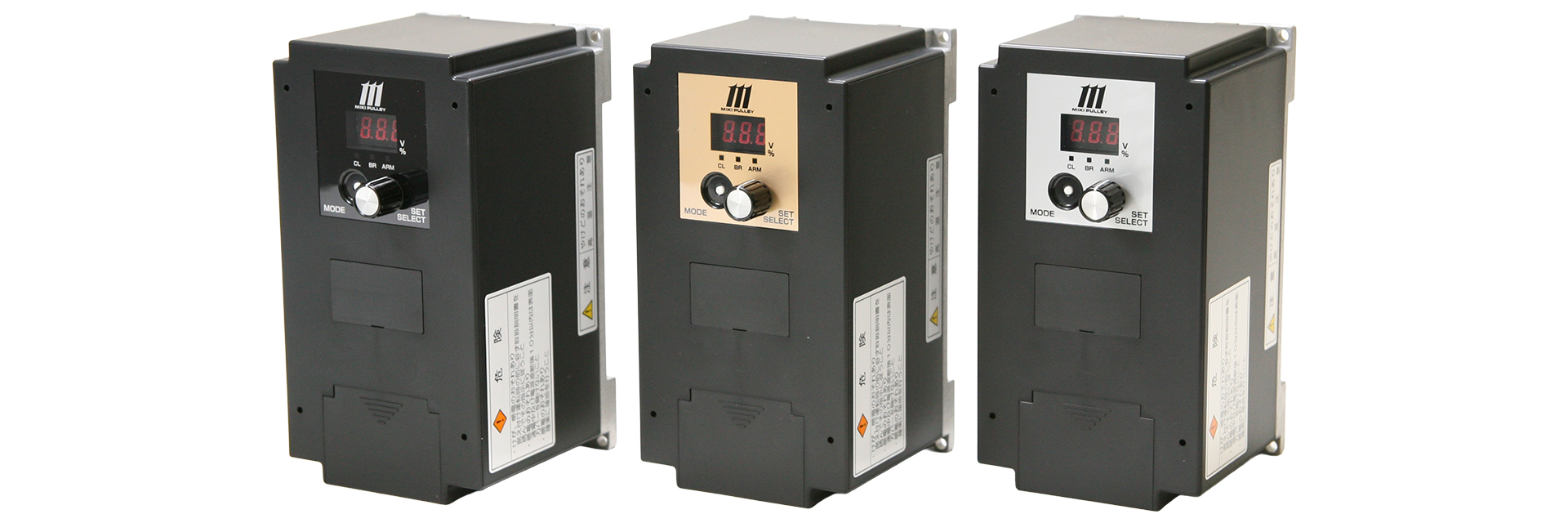

三木プーリのクラッチブレーキ用電源 BEHタイプ 製品画像（電磁クラッチ・電磁ブレーキ用電源装置・産業用制御機器）
カタログ ダウンロード
取扱説明書 ダウンロード
過励磁に加え逆励磁機能の搭載により、電磁クラッチ・電磁ブレーキの動作速度を飛躍的に改善し、各種機械装置の高頻度運転・高精度運転を実現します。また、弊社の励磁作動形電磁クラッチ・電磁ブレーキを動作する上での最適値をあらかじめ設定しており、煩わしい調整の必要がありません。

【仕様】

型　式 BEH-10G BEH-20G BEH-20G-1
入力電圧 AC200/220V AC200/220V AC100/115V
±10％　単相　50/60Hz
出力電圧 過励磁電圧 初期値100V、０～250Ｖ可変式
定常励磁電圧 初期値 24V、０～250Ｖ可変式
逆励磁電圧 初期値100V、０～250Ｖ可変式
電圧制御方式 PWM制御
出力電流 2A 4A
適用クラッチ・ブレーキサイズ 06～16 06～31
弊社励磁クラッチ・ブレーキ　　定格電圧 DC 24V
保護機能 不足電圧保護、過電圧保護、過電流保護・検出、断線検出、素子過熱保護、入力側ヒューズ（20A）
使用環境 －10～＋50℃/10～90％RH
質量 0.85kg 0.9kg

【寸法】

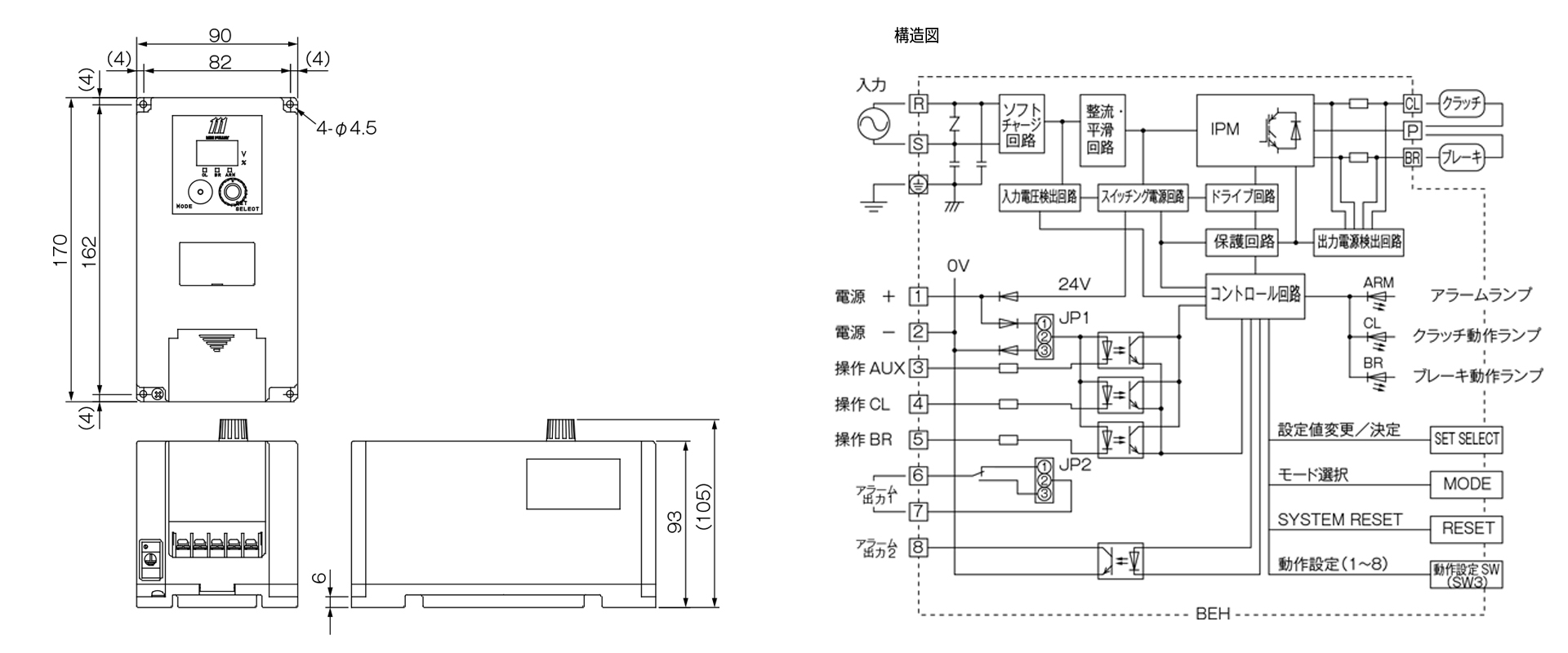

三木プーリのクラッチ・ブレーキ用電源CB電源装置BEHモデル寸法図 外形寸法および端子部寸法を示す寸法図

【動作設定】

動作設定SW（SW3）スイッチNo. ON（上側） OFF（下側） 出荷時設定
1 設定・運転モード 設定モード 運転モード OFF
2 単動・連動モード 単動モード 連動モード OFF
3 断線・過電流検出 有効 無効 OFF
4 電流・電圧制御 電流制御 電圧制御 OFF
5 操作AUX 有効 無効 OFF
6 JOG運転 有効 無効 OFF
7 スロープ運転 有効 無効 OFF
8 ワンショット運転 有効 無効 OFF

【端子と機能】

端子記号 端子名称 機能説明
R-S 電源入力端子 商用電源を接続します
CL-P クラッチ出力端子 クラッチを接続します
BR-P ブレーキ出力端子 ブレーキを接続します
1 電源端子　＋ 制御用電源の＋側端子（内部電源＋24Vと共通）
2 電源端子　－ 制御用電源の－側端子（内部電源　0Vと共通）
3 操作AUX 動作設定スイッチ５（操作AUX）がONの時、テーブル設定条件の動作を実行します
4 操作クラッチ P－CL間の出力をON/OFFします
5 操作ブレーキ P－BR間の出力をON/OFFします
6・7 アラーム出力 １ アラーム停止の際にリレーが動作します（リレー出力）
8 アラーム出力 ２ アラーム停止の際に出力動作します（トランジスタ出力）

【特性】

動作応答性
全てを無接点化した回路構成で、信号入力から電磁クラッチ・ブレーキに出力されるまでの応答性が高速で安定しています。また、過励磁機能と逆励磁機能により、電磁クラッチ・ブレーキの動作スピードを極限まで高めます。超高速制御・高精度を実現する電磁クラッチ・ブレーキ電源装置の最上位機種です。
運転時の音
BEH モデルは、静音タイプです。 通常、運転時には電磁クラッチ・ブレーキから、うなるような励磁音が発生しますが、BEH モデルは静音設計により、こうした音が発生しません。
出力制御方式
単体の電磁クラッチとブレーキをそれぞれ制御する【単動モード】、電磁クラッチ・ブレーキをコンビネーション制御するのに適した【連動モード】の選択が可能です。 この他にも電流制御モードやJOG 運転モードなど多様な運転モードが、色々なアプリケーションに対応します。
電源電圧変動と出力電圧
BEH モデルは電源電圧が多少変動しても、出力電圧が一定になるような制御をしております。これにより、電源環境の悪い場所でも安定した出力 を確保し、電磁クラッチ・ブレーキの応答性のばらつきをなくします。 しかし、あまりに大きな電圧変動は、異常電圧と検知してアラームが働きます。運転を正常に行うために、電源電圧の変動は±10% の範囲内に抑えてください。

【結線方法とタイムチャート】

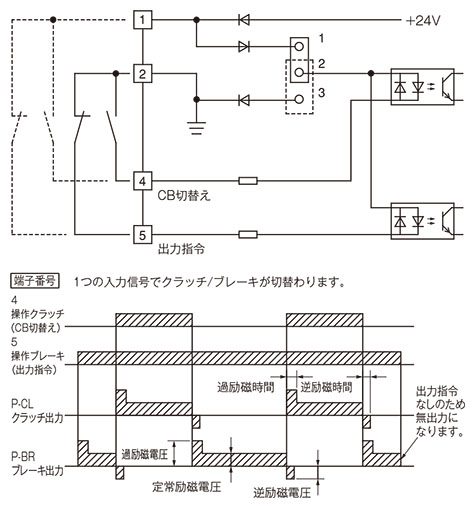

連動モード(動作設定SW-2 OFF)
*

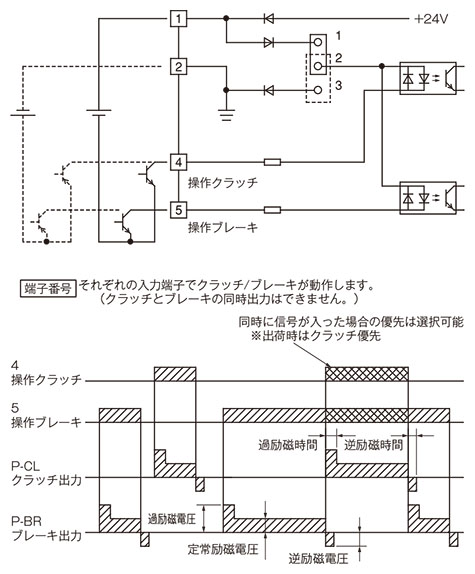

単動モード(動作設定SW-2 ON)
*

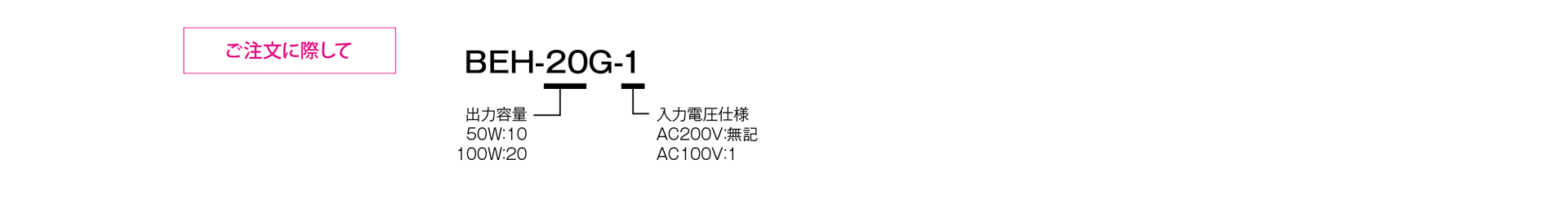

三木プーリのBEHモデル クラッチ・ブレーキ用電源（CB 電源装置）ご注文時の型式構成説明図
