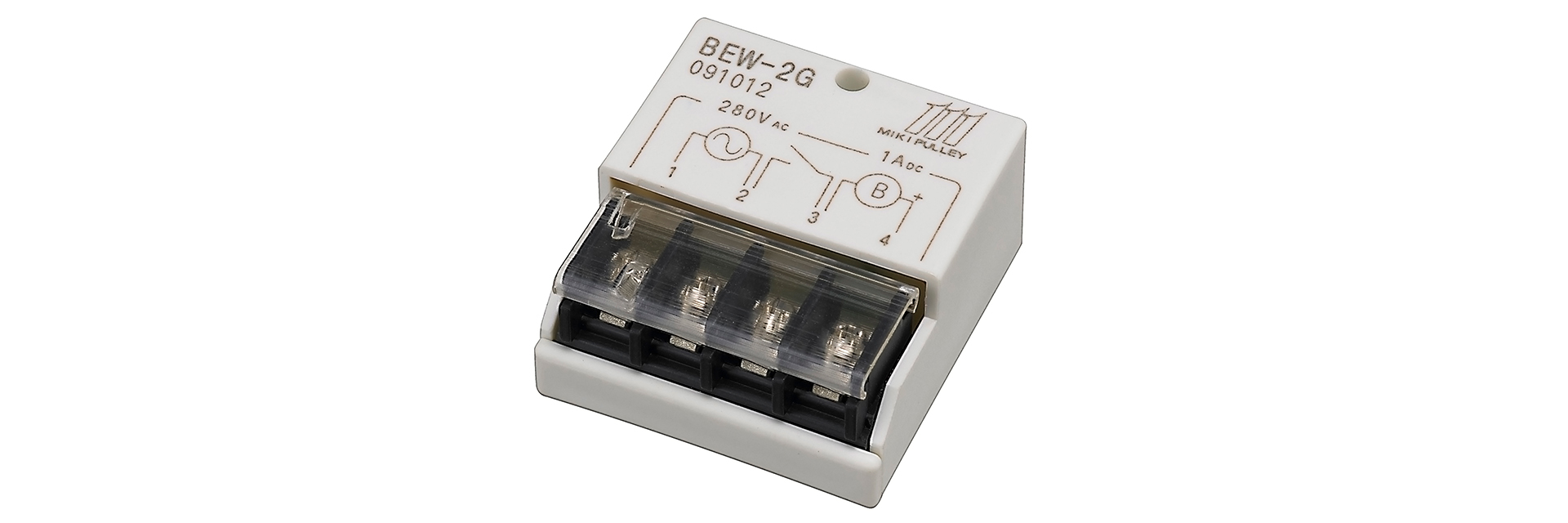

BEWモデル端子台タイプ

定格電圧DC45・90・180Vの電磁クラッチ・電磁ブレーキ制御用電源装置のベーシックモデルで、AC100V・AC200V・AC400V、どの電圧仕様でも接続・入力するだけで、電磁クラッチ・電磁ブレーキの動作に必要な直流電圧が得られます。半波整流・全波整流・その他さまざまな仕様があります。

【仕様】

型式			BEW-2G		BEW-4G			BEW-1R		BEW-2R		BEW-4R
入力電圧	AC100V	±10％ 50/60Hz	●		●			●	●
	AC200V			●		●				●	●
	AC400V						●					●	●
	入力電圧範囲		最大AC280V		最大AC480V			AC90～140V		AC180～280V		AC360～480V
整流方式			半波整流					半波整流・全波整流　共用
整流方式								半波	全波	半波	全波	半波	全波
出力電圧			DC45V	DC90V	DC45V	DC90V	DC180V	DC45V	DC90V	DC90V	DC180V	DC180V	DC360V
出力電流	周囲温度 20℃の時（　　）内は 60℃の時		DC1.0A（DC0.7A）		DC1.0A（DC0.7A）			DC2.0A（DC1.5A）		DC1.0A（DC0.7A）		DC0.7A（DC0.5A）
出力容量	周囲温度 20℃の時（　　）内は 60℃の時		45W （25W）	90W （50W）	45W （25W）	90W （50W）	180W （100W）	90W （50W）	180W （100W）	90W （50W）	180W （100W）	126W （90W）	252W （180W）
サイズ設定	電圧仕様（　　）内は入力電圧		DC45V （AC100V）	DC90V （AC200V）	DC45V （AC100V）	DC90V （AC200V）	DC180V （AC400V）	DC45V （AC100V）	DC90V （AC100V）	DC90V （AC200V）	DC180V （AC200V）	DC180V （AC400V）	DC360V （AC400V）
	●：適用 △：クラッチ・ブレーキのモデルにより適用	01	●	●	●	●	●	●	●	●	●	●
		02	●	●	●	●	●	●	●	●	●	●
		03	●	●	●	●	●	●	●	●	●	●
		04	●	●	●	●	●	●	●	●	●	●
		05	●	●	●	●	●	●	●	●	●	●
		06	●	●	●	●	●	●	●	●	●	●
		08	●	●	●	●	●	●	●	●	●	●
		10	●	●	●	●	●	●	●	●	●	●
		12		●		●	●		●	●	●	●
		14		●		●	●		●	●	●	●
		16		●		●	●		●	●	●	●
		18		△		△	●		●	△	●	●
		20		△		△	●		●	△	●	●
		25		△		△	●		●	△	●	●
適用クラッチ・ブレーキ	弊社電磁クラッチ・ブレーキ定格電圧 DC45/90/180V		無励磁ブレーキ					全般
絶縁抵抗	ターミナル－本体間		DC　500　V　メガにて　100MΩ
絶縁耐圧	ターミナル－本体間		AC1500V　50Hz　1分間		AC2000V　50Hz　1分間			AC1500V　50Hz　1分間				AC2000V　50Hz　1分間
使用環境	結露なきこと		－20～＋60℃
質量	製品 1個当り		0.04kg

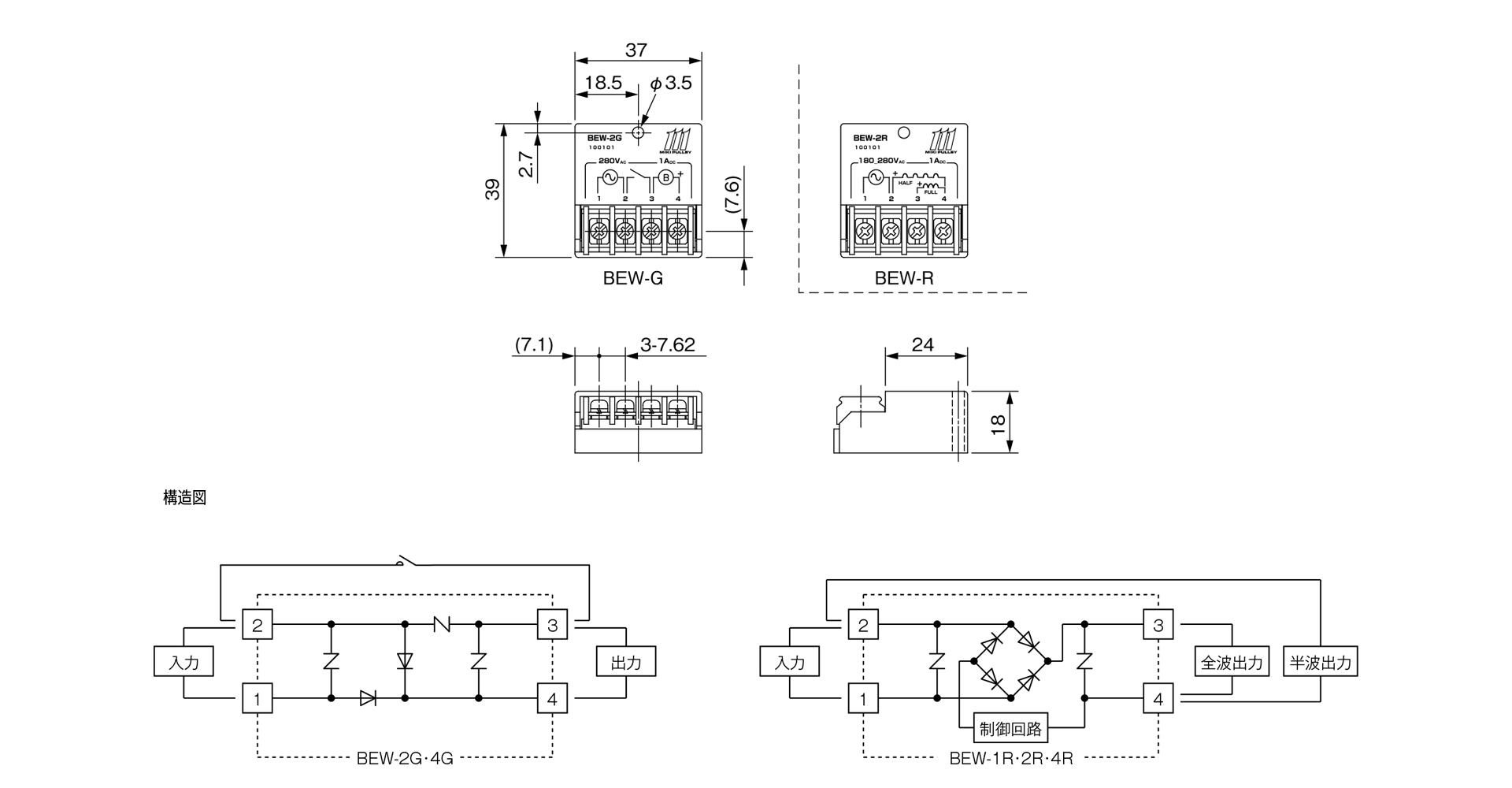

【寸法】

【端子と機能】

型式	端子記号	端子名称	機能説明
BEW(G)	1-2	電源入力端子	商用電源を接続します
	2-3	制御端子	リレーなどの接点で端子間を開閉することで出力の制御をします
	3-4	出力端子	電磁クラッチ・ブレーキを接続します
BEW(R)	1-2	電源入力端子	商用電源を接続します
	2-4	出力端子（半波）	電磁クラッチ・ブレーキを接続します（半波整流時）
	3-4	出力端子（全波）	電磁クラッチ・ブレーキを接続します（全波整流時）

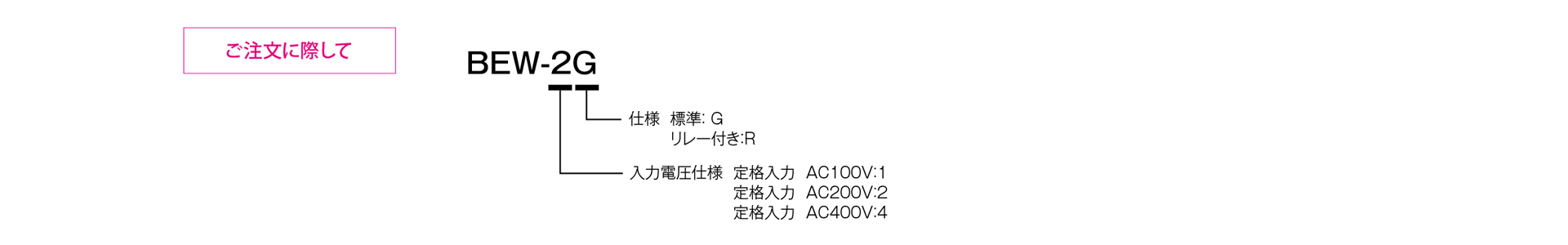

三木プーリのBEWモデルクラッチ・ブレーキ用電源（CB 整流電源）ご注文時の型式構成説明図
