180モデル（密閉型クラッチ・ブレーキユニット）

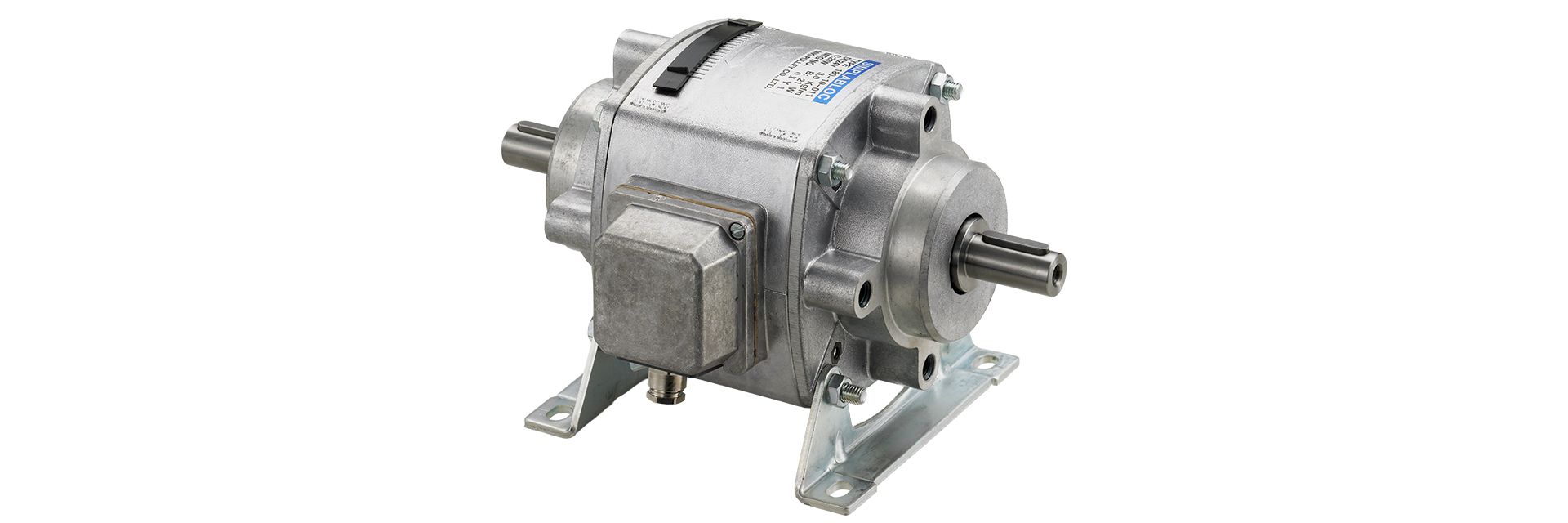

三木プーリのクラッチ・ブレーキユニット 180タイプ製品画像（電磁クラッチブレーキ一体型・高トルク対応・産業用制動制御）

カタログダウンロード

取扱説明書ダウンロード

電磁クラッチと電磁ブレーキの組み合わせを突き合わせ軸構造で内蔵した密閉形なので、水・油・粉塵などの悪環境に対応できます。また、電磁クラッチと電磁ブレーキのアーマチュアを一枚で共用する設計なので動作切り替え時の干渉がなく、コンパクト・高トルク（弊社比50％アップ）を実現しました。

【仕様】

型式	サイズ	クラッチブレーキ	動摩擦トルクT_d ［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［min^－1］	回転部慣性モーメント J			許容仕事 Eeaℓ［J］（Ebaℓ）［J］	空隙再調整までの総仕事 ET［J］	質量［kg］
型式	サイズ	クラッチブレーキ	動摩擦トルクT_d ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［min^－1］	ロータ［kg・m²］	アーマチュア［kg・m²］	出力軸［kg・m²］	許容仕事 Eeaℓ［J］（Ebaℓ）［J］	空隙再調整までの総仕事 ET［J］	質量［kg］
180-06-011	06	クラッチ	7.5	DC24	15	0.63	38	B	1800	1.25×10^－4	5.00×10^－5	7.50×10^－6	36×10²	24×10⁶	2.5
180-06-011	06	ブレーキ	7.5	DC24	11.5	0.48	50	B	1800	1.25×10^－4	5.00×10^－5	7.50×10^－6	36×10²	24×10⁶	2.5
180-08-011	08	クラッチ	15	DC24	20	0.83	29	B	1800	2.75×10^－4	1.50×10^－4	2.50×10^－5	60×10²	40×10⁶	4.5
180-08-011	08	ブレーキ	15	DC24	16	0.67	36	B	1800	2.75×10^－4	1.50×10^－4	2.50×10^－5	60×10²	40×10⁶	4.5
180-10-011	10	クラッチ	30	DC24	28	1.17	21	B	1800	7.75×10^－4	4.25×10^－4	7.50×10^－5	100×10²	62×10⁶	8.0
180-10-011	10	ブレーキ	30	DC24	21	0.88	27	B	1800	7.75×10^－4	4.25×10^－4	7.50×10^－5	100×10²	62×10⁶	8.0
180-12-011	12	クラッチ	60	DC24	35	1.46	16	B	1800	2.25×10^－3	1.20×10^－3	1.50×10^－4	160×10²	154×10⁶	12.5
180-12-011	12	ブレーキ	60	DC24	28	1.17	21	B	1800	2.25×10^－3	1.20×10^－3	1.50×10^－4	160×10²	154×10⁶	12.5
180-16-011	16	クラッチ	120	DC24	50	2.08	12	B	1800	6.30×10^－3	3.78×10^－3	6.50×10^－4	250×10²	250×10⁶	23.5
180-16-011	16	ブレーキ	120	DC24	38	1.58	15	B	1800	6.30×10^－3	3.78×10^－3	6.50×10^－4	250×10²	250×10⁶	23.5

動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
許容仕事Eeaℓ（Ebaℓ）は、1 回の連結（制動）で許容される最大仕事を示します。

【寸法】

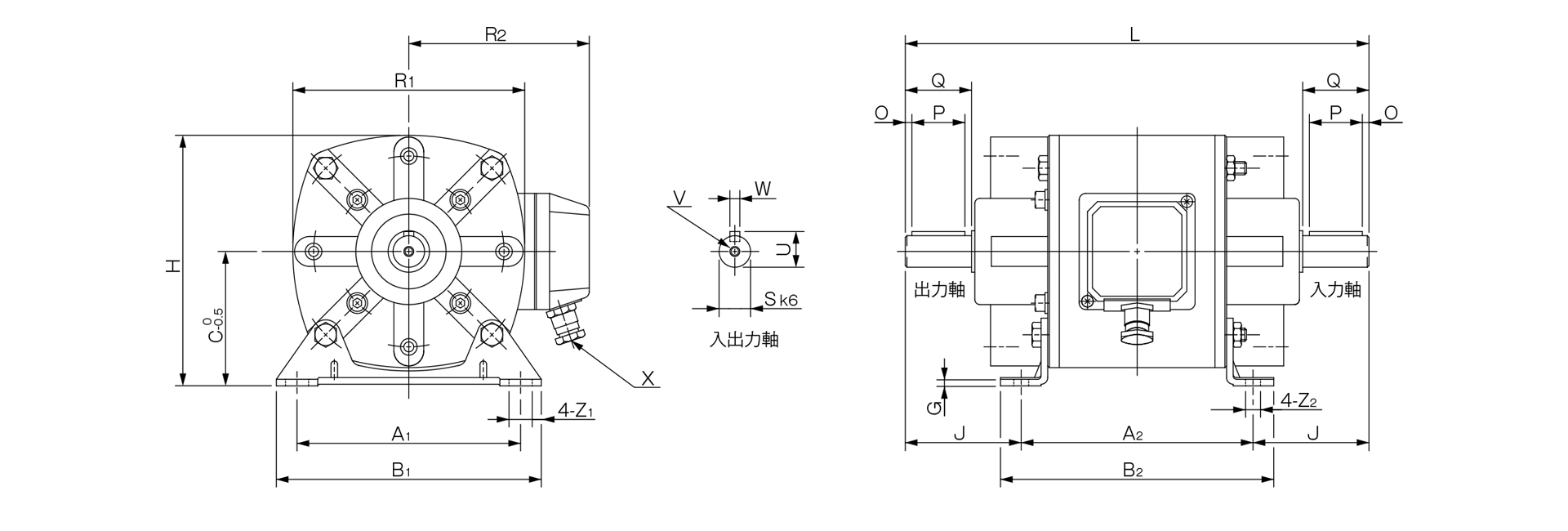

三木プーリのクラッチ・ブレーキユニット180モデル寸法図外形寸法および取付寸法を示す寸法図

単位[mm]
サイズ	本体寸法										軸寸法
サイズ	A₁	A₂	B₁	B₂	C	G	H	J	L	O	P	Q	R₁	R₂	X	Z₁	Z₂	S	U	V	W
06	82.5	100	100	115	63	3	108	41.5	183	2.5	18	23	90	89	M16	9.5	7	11	12.5	M4×0.7深さ10	4
06	82.5	100	100	115	＊71	3	＊116	41.5	183	2.5	18	23	90	89	M16	9.5	7	11	12.5	M4×0.7深さ10	4
08	107.5	120	130	140	71	3	127	55	230	2.5	25	30	112	95	M16	11.5	9	14	16	M5×0.8深さ12	5
08	107.5	120	130	140	＊80	3	＊136	55	230	2.5	25	30	112	95	M16	11.5	9	14	16	M5×0.8深さ12	5
10	135	140	160	165	80	4	150	70	280	4	32	40	140	110	M16	14	9	19	21.5	M6×1深さ16	6
10	135	140	160	165	＊90	4	＊160	70	280	4	32	40	140	110	M16	14	9	19	21.5	M6×1深さ16	6
12	155	160	180	184	100	5	183.5	82	324	5	40	50	167	136	M16	16	11	24	27	M8×1.25深さ19	8
12	155	160	180	184	＊112	5	＊195.5	82	324	5	40	50	167	136	M16	16	11	24	27	M8×1.25深さ19	8
16	190	185	223	215	112	6	217	97.5	380	5	50	60	210	158	M16	18	13	28	31	M10×1.5深さ22	8
16	190	185	223	215	＊132	6	＊237	97.5	380	5	50	60	210	158	M16	18	13	28	31	M10×1.5深さ22	8

＊印部は、取り付け足位置変更時の寸法となり、オプション対応となります。お問い合わせください。
入出力軸にプーリなど挿入時には、付属の挿入セットをご使用ください。
ケーブルコネクタの適応ケーブルサイズはφ 6 〜φ 8 となります（全サイズ共通）。

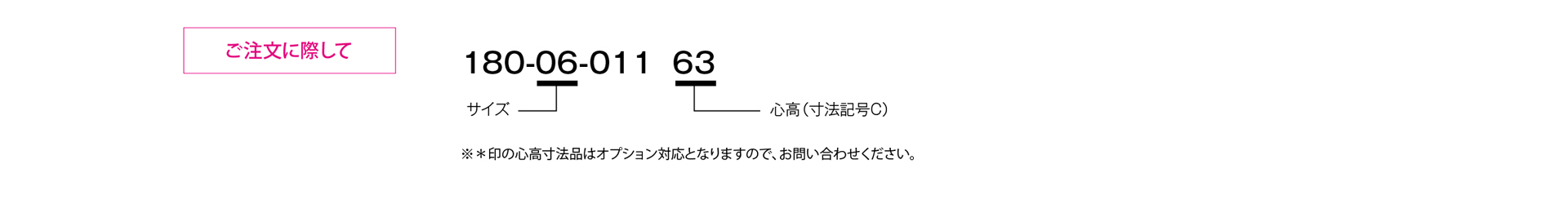

三木プーリの180モデルクラッチブレーキユニットご注文時の型式構成説明図
