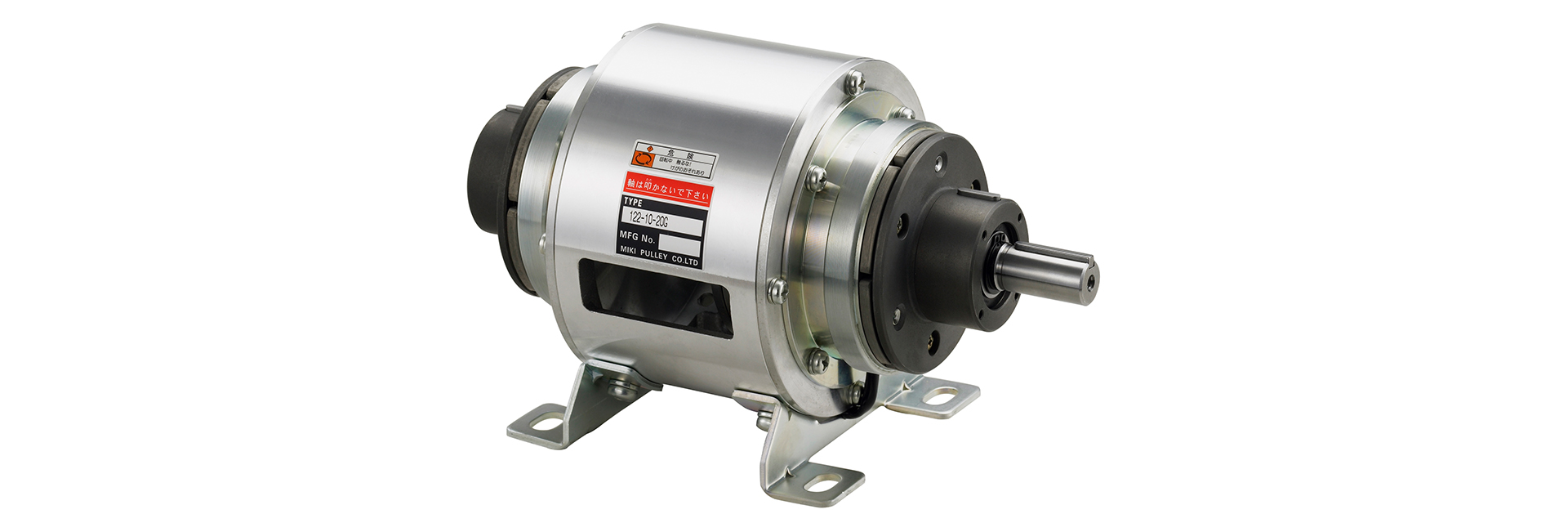

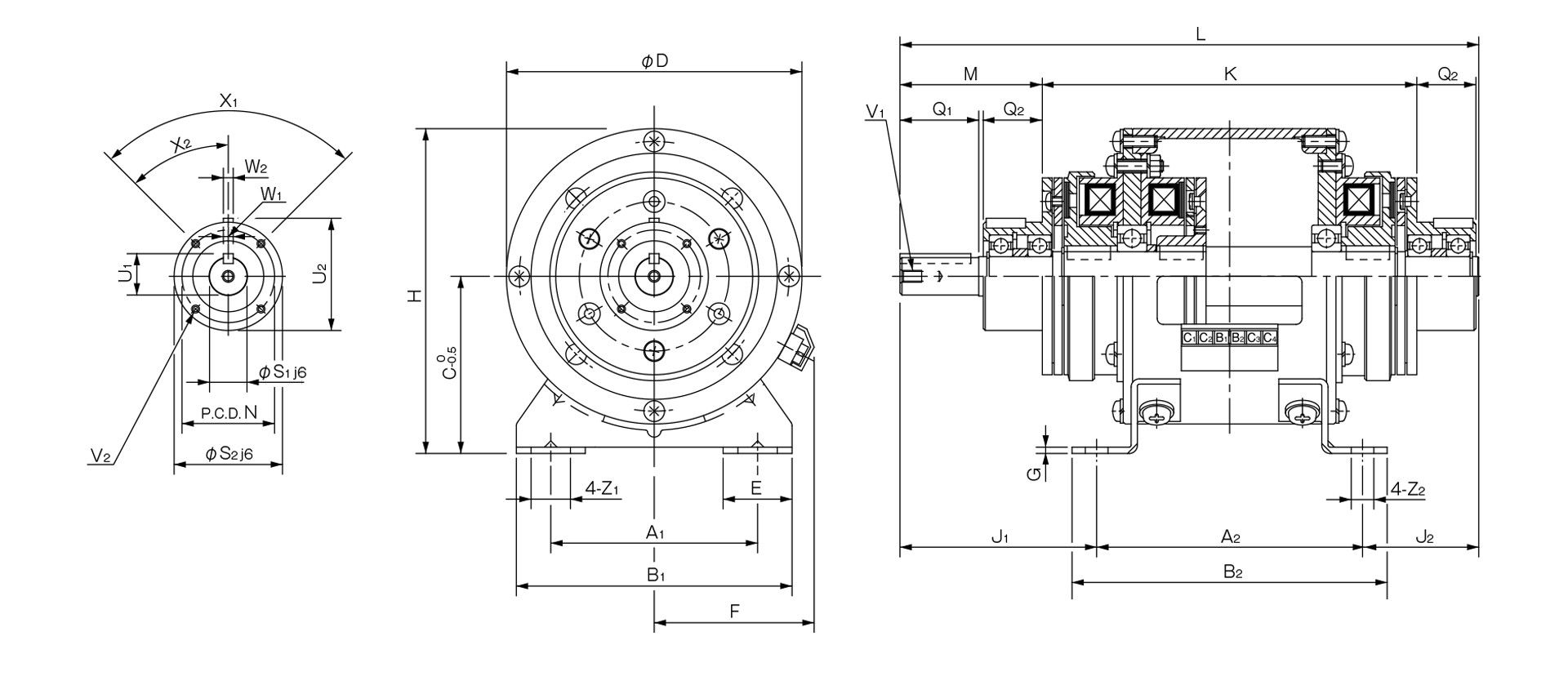

122モデル（ダブルクラッチ・ブレーキユニット）

電磁クラッチを二台と電磁ブレーキを、コンパクトに組み合わせたダブルクラッチ・ブレーキユニットです。高精度の位置決めや、複雑な動作などの応用制御を一台でこなします。ハブを入力に使用し、二段変速・定位置停止など、電磁クラッチの電流を遮断し、電磁ブレーキへの通電で、出力軸の制動をおこないます。

【仕様】

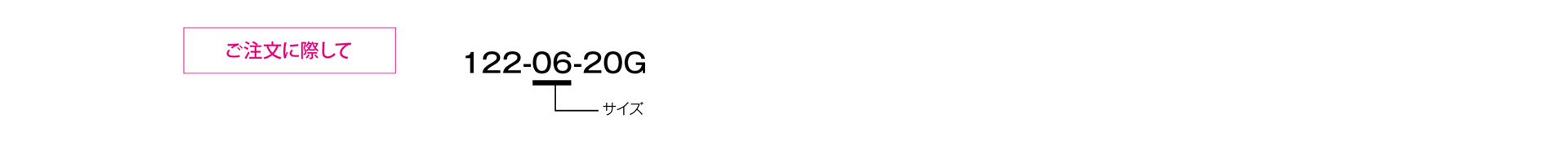

型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^－1］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	質量［kg］
型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^－1］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	質量［kg］
122-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	2.19×10^－4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	4
122-08-20G	08	10	11	DC24	15	0.63	38	B	3000	6.55×10^－4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	6
122-10-20G	10	20	22	DC24	20	0.83	29	B	3000	2.12×10^－3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	9
122-12-20G	12	40	45	DC24	25	1.04	23	B	3000	6.35×10^－3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	17
122-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.99×10^－2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	29
122-20-20G	20	160	175	DC24	45	1.88	13	B	2500	6.15×10^－2	10×10⁸	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	58
