121-10G モデル（ダブルクラッチユニット）

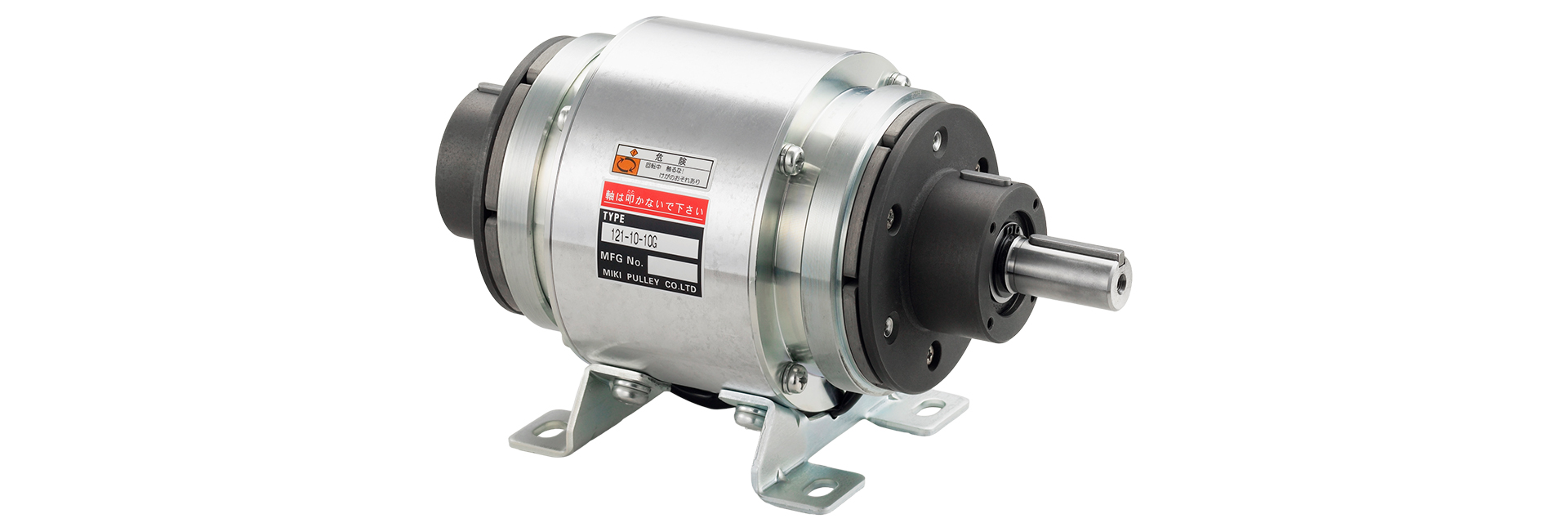

三木プーリのダブルクラッチユニット 121[10G]タイプ 製品画像（電磁ダブルクラッチ構成・動力切替制御・産業用駆動機器）
カタログ ダウンロード
取扱説明書 ダウンロード
電磁クラッチ・電磁ブレーキユニット121（20）タイプと基本構造が同じ通し軸構造で、ドラム両側に電磁クラッチを配置したダブルクラッチユニットです。ハブを入力に使用し、二段変速・正逆運転に使用する場合や軸を入力に使用し、動力分配などに使用することができます。

【仕様】

型式 サイズ 動摩擦トルクTd［N・m］ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス 最高回転速度［min－1］ 回転部慣性モーメントJ［kg・m2］ 空隙再調整までの総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ ハブ入力時 軸入力時
121-06-10G 06 5 5.5 DC24 11 0.46 52 B 3000 1.55×10－4 1.05×10－4 36×106 C:0.020 / B:0.015 C:0.041 / B:0.033 C:0.020 / B:0.015 1.7
121-08-10G 08 10 11 DC24 15 0.63 38 B 3000 4.75×10－4 3.00×10－4 60×106 C:0.023 / B:0.016 C:0.051 / B:0.042 C:0.030 / B:0.025 3.1
121-10-10G 10 20 22 DC24 20 0.83 29 B 3000 1.44×10－3 9.45×10－4 130×106 C:0.025 / B:0.018 C:0.063 / B:0.056 C:0.050 / B:0.030 6.5
121-12-10G 12 40 45 DC24 25 1.04 23 B 3000 4.50×10－3 2.75×10－3 250×106 C:0.040 / B:0.027 C:0.115 / B:0.090 C:0.065 / B:0.050 10.5
121-16-10G 16 80 90 DC24 35 1.46 16 B 3000 1.34×10－2 9.05×10－3 470×106 C:0.050 / B:0.035 C:0.160 / B:0.127 C:0.085 / B:0.055 21
121-20-10G 20 160 175 DC24 45 1.88 13 B 2500 4.18×10－2 2.65×10－2 10×108 C:0.090 / B:0.065 C:0.250 / B:0.200 C:0.130 / B:0.070 38.5
121-25-10G 25 320 350 DC24 60 2.50 9.6 B 2000 9.80×10－2 7.45×10－2 20×108 C:0.115 / B:0.085 C:0.335 / B:0.275 C:0.210 / B:0.125 70
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
  • 軸入力時の回転部慣性モーメントは、アーマチュア5型1個の値となります。

【寸法】

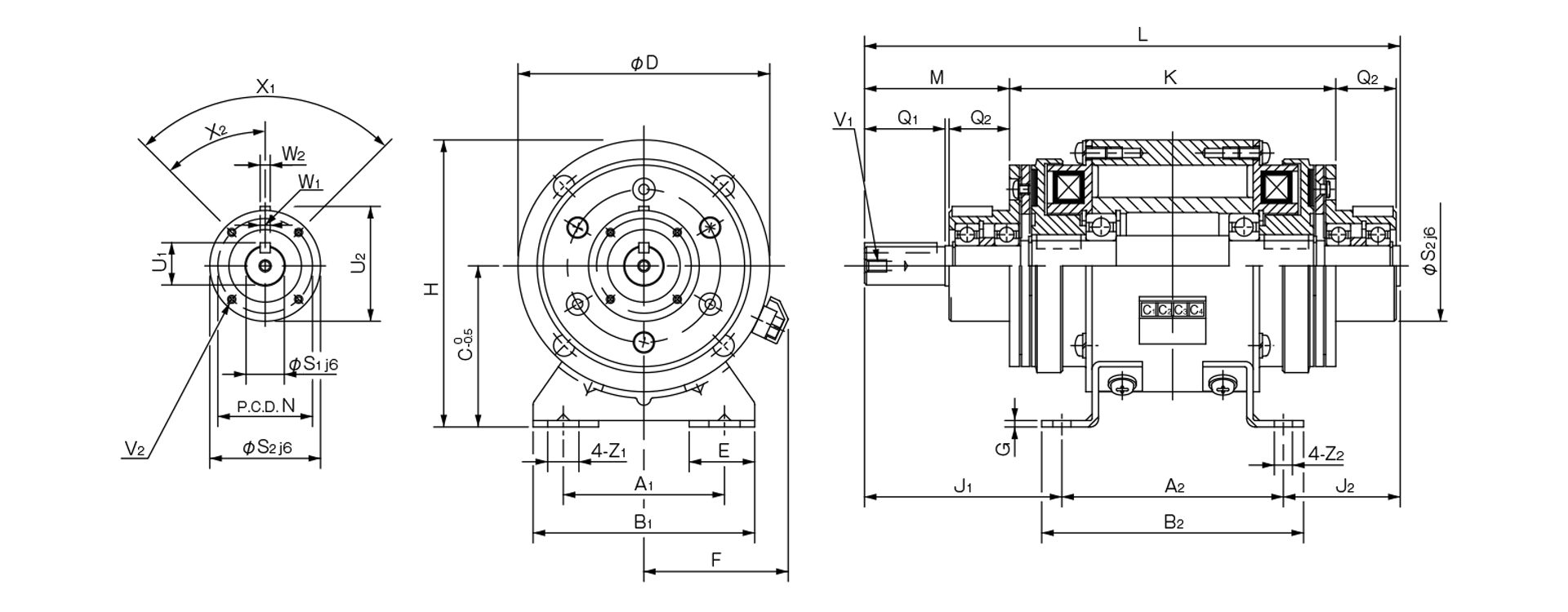

三木プーリのダブルクラッチユニット121モデル10タイプ寸法図 外形寸法および取付寸法を示す寸法図
本体寸法・軸寸法表
単位［mm］
本体寸法
サイズ A1 A2 B1 B2 C D E F G H J1 J2 K L M N Z1 Z2
06 52.5 75 80 90 55 80 27.5 53 2.6 95 65.5 40.5 111.5 181 47 33 13.5 6.5
08 65 90 90 105 65 100 27.5 61 2.6 115 78.5 48.5 133 217 57 37 13.5 6.5
10 80 110 110 130 80 125 32.5 72 3.2 142.5 98 58 162 266 72 47 15.5 9
12 105 135 140 160 90 150 35 81 3.2 165 121 71 193 327 92 52 20 11.5
16 135 160 175 185 112 190 42.5 97 4.5 207 149 87.5 232 397 113 62 24.5 11.5
20 155 200 200 230 132 230 45 109 6 247 187 105 290 492 142 74.5 28 14
25 195 240 240 270 160 290 47.5 124 20 305 238 125 350 603 183 101.5 28 14
単位［mm］
サイズ 軸寸法
Q1 Q2 S1 S2 U1 U2 V1 V2 X1 X2 W1,2
06 25 20 11 38 12.5 39.5 M4×0.7深さ8 3-M4×0.7深さ4 3-120° 60° 4
08 30 25 14 45 16 47 M4×0.7深さ8 3-M4×0.7深さ6 3-120° 60° 5
10 40 30 19 55 21 57 M6×1深さ11 4-M4×0.7深さ8 4-90° 45° 5
12 50 40 24 64 27 67 M6×1深さ11 4-M4×0.7深さ8 4-90° 45° 7
16 60 50 28 75 31 78 M6×1深さ11 6-M5×0.8深さ8 6-60° 30° 7
20 80 60 38 90 41.5 93.5 M10×1.5深さ17 4-M6×1深さ12 4-90° 45° 10
25 110 70 42 115 45.5 118.5 M10×1.5深さ17 8-M6×1深さ12 8-45° 22.5° 12
  • 入出力キー溝はJIS旧規格2 種、キーはJIS旧規格1 種です。なお、ユニットハブ部のキー溝寸法はJIS 規格外となります。上記寸法表でご確認ください。
  • 入出力にプーリなど挿入時には、付属の挿入セットをご使用ください。
  • 121-25-10G のベースは鋳物製となります。

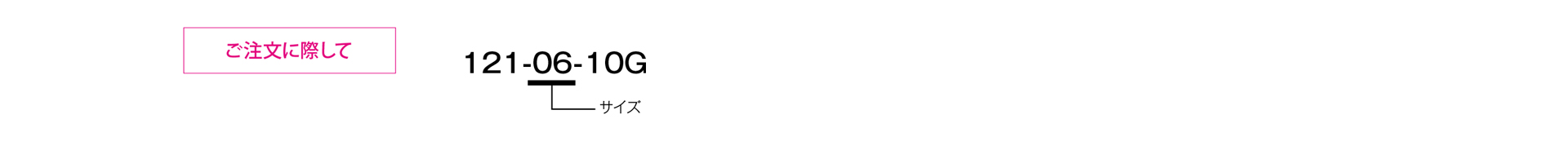

三木プーリの121モデル 10タイプ ダブルクラッチユニット ご注文時の型式構成説明図
