ETP-E-N モデル（標準タイプ）

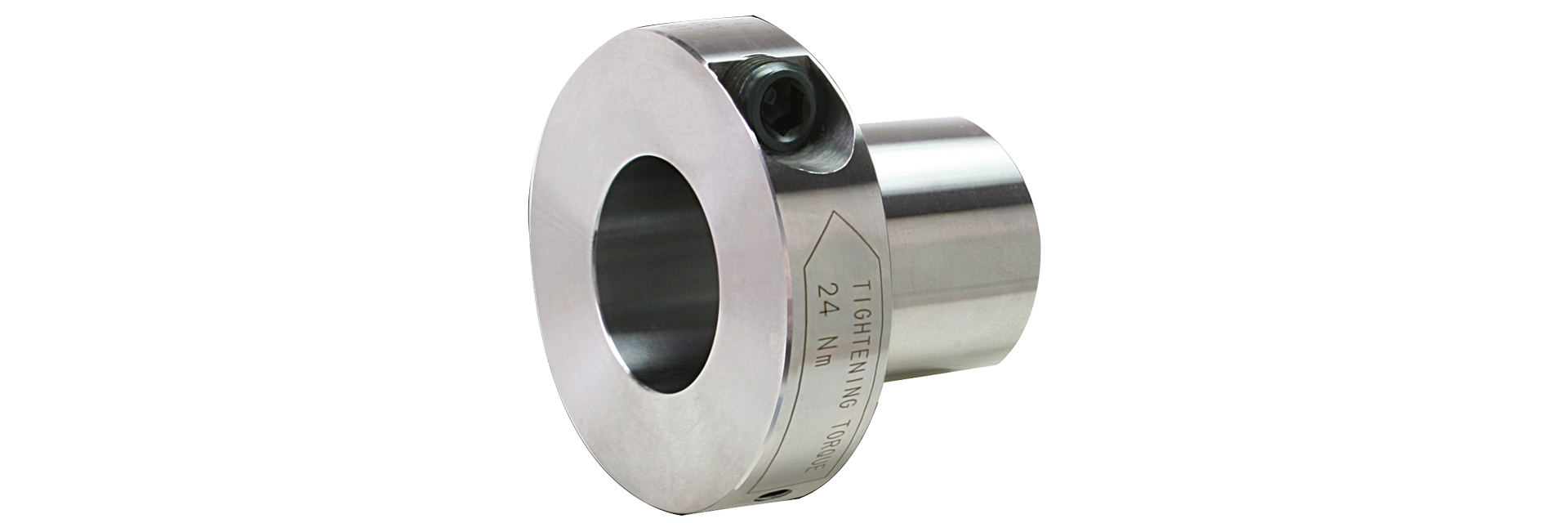

三木プーリのETP-E[N]タイプ ハイドロ方式摩擦式締結具製品画像（油圧締結・軸結合・高精度締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
独自のハイドロ方式（油圧式）がボルト一本の結合を実現。軸とハブをキー結合ではなく、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。結合の同心度は、0.02mmと高精度です。

【仕様】

型式 軸公差 許容トルク［N・m］ 許容スラスト力［N］ 許容ラジアル荷重［N］ 軸側面圧［N/mm2］ ハブ側面圧［N/mm2］ 締め付けトルク［N・m］ 慣性モーメント［kg・m2］ 質量［kg］ 価格［円］
h7 k6(j6)
ETP-E-015-N ● 46 5100 500 90 70 7 0.042 × 10−3 0.16
ETP-E-019-N ● ○ 85 7300 1000 90 70 7 0.063 × 10−3 0.2
ETP-E-020-N ● 110 9100 1000 90 70 7 0.069 × 10−3 0.21
ETP-E-022-N ● ○ 130 9600 1200 90 70 7 0.095 × 10−3 0.25
ETP-E-024-N ● ○ 190 13000 1400 90 70 7 0.109 × 10−3 0.26
ETP-E-025-N ● 230 15000 1500 90 70 7 0.114 × 10−3 0.27
ETP-E-028-N ● ○ 280 16000 1800 90 70 7 0.166 × 10−3 0.33
ETP-E-030-N ● 380 21000 2000 90 70 7 0.185 × 10−3 0.35
ETP-E-032-N ● ○ 440 22000 2200 90 70 7 0.244 × 10−3 0.41
ETP-E-035-N ● ○ 640 30000 2500 90 70 7 0.317 × 10−3 0.47
ETP-E-038-N ● ○ 890 38000 2800 90 70 24 0.756 × 10−3 0.83
ETP-E-040-N ● 1100 45000 3000 90 70 24 0.836 × 10−3 0.88
ETP-E-042-N ● ○ 1100 43000 3200 90 70 24 0.959 × 10−3 0.95
ETP-E-045-N ● 1400 51000 3500 90 70 24 1.152 × 10−3 1.03
ETP-E-048-N ● ○ 1700 57000 4000 90 70 24 1.430 × 10−3 1.09
ETP-E-050-N ● 1900 63000 4500 90 70 24 1.497 × 10−3 1.18
ETP-E-055-N ● ○ 2400 71000 5000 90 70 24 2.130 × 10−3 1.46
ETP-E-060-N ● 3300 90000 5300 90 70 24 3.089 × 10−3 1.79
ETP-E-070-N ● 5600 130000 6400 90 70 40 6.951×10−3 2.93
ETP-E-080-N ● 8700 180000 7500 90 70 40 10.02×10−3 3.58
ETP-E-090-N ● 12000 230000 8600 90 70 40 14.84×10−3 4.54
ETP-E-100-N ● 17000 280000 9700 90 70 40 21.00×10−3 5.51
  • ●印は標準仕様、軸公差h7(g6・h6)対応で○印のあるサイズはオプションで軸公差k6(j6)対応が可能です。
  • ETP-E-035-NK(k6(j6)公差対応)は、相手軸公差 0～+0.010 も対応可能です。
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。
  • ETP-E-070・080・090・100 は受注生産品です。

【寸法】

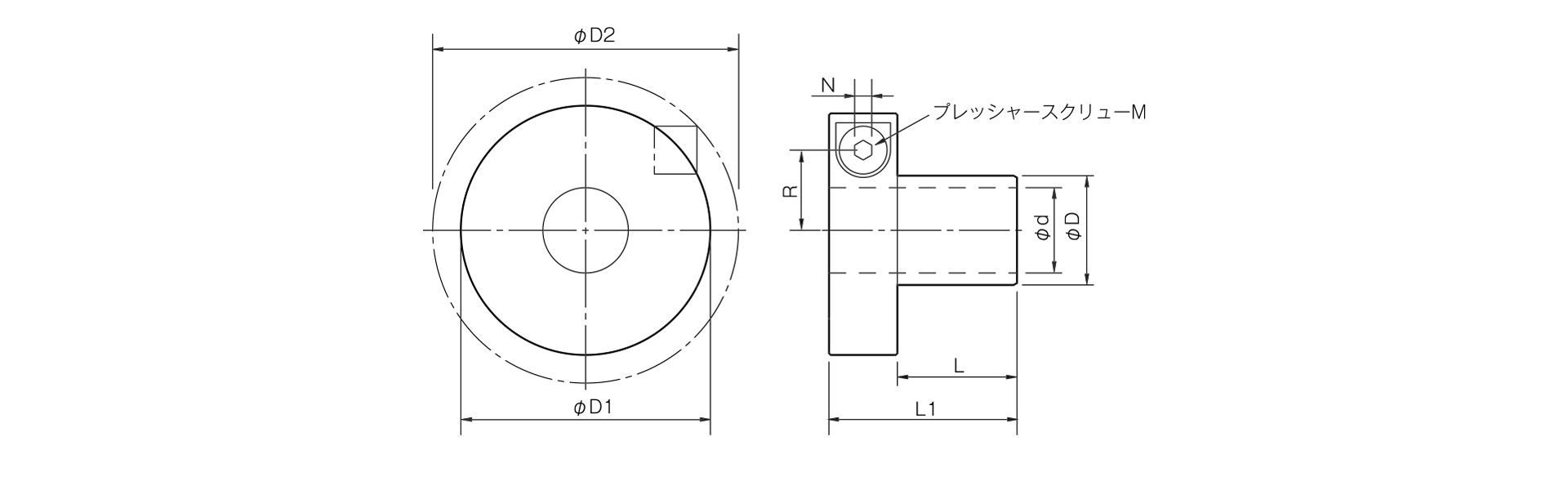

三木プーリのETPモデルEタイプ摩擦式締結具（ハイドロ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D D1 D2 L L1 R N M
ETP-E-015-N 15 18 46 50 23 37 15.1 5 1-M10
ETP-E-019-N 19 23 50.5 55 25 39 17.4 5 1-M10
ETP-E-020-N 20 24 51.5 56 27 41 18 5 1-M10
ETP-E-022-N 22 27 55.5 61 29 43 19.3 5 1-M10
ETP-E-024-N 24 29 57.5 63 30 44 20.3 5 1-M10
ETP-E-025-N 25 30 58 63 32 46 20.8 5 1-M10
ETP-E-028-N 28 34 63 70 34 48 22.6 5 1-M10
ETP-E-030-N 30 36 64.5 71 36 50 23.6 5 1-M10
ETP-E-032-N 32 39 68.5 78 38 52 24.8 5 1-M10
ETP-E-035-N 35 42 73 86 41 55 26.4 5 1-M10
ETP-E-038-N 38 46 84.5 92.5 47 67 31 8 1-M16
ETP-E-040-N 40 48 86.5 94 50 70 32 8 1-M16
ETP-E-042-N 42 51 89 96.5 50 70 33.2 8 1-M16
ETP-E-045-N 45 54 93 101 52 72 34.8 8 1-M16
ETP-E-048-N 48 59 97 104 53 73 36.8 8 1-M16
ETP-E-050-N 50 60 98.5 106 54 74 37.5 8 1-M16
ETP-E-055-N 55 67 106 116 59 79 40.5 8 1-M16
ETP-E-060-N 60 73 115.5 123.5 63 83 43.3 8 1-M16
ETP-E-070-N 70 85 135.5 150 77 101 50.8 10 1-M20
ETP-E-080-N 80 97 145.5 160 86 110 56.3 10 1-M20
ETP-E-090-N 90 109 155.5 169 95 119 61.8 10 1-M20
ETP-E-100-N 100 121 166 180 104 128 67.3 10 1-M20
  • ΦD2寸法はプレッシャースクリューを締め付ける前の寸法です。
  • プレッシャースクリューMの呼びは数量-ねじの呼びです。

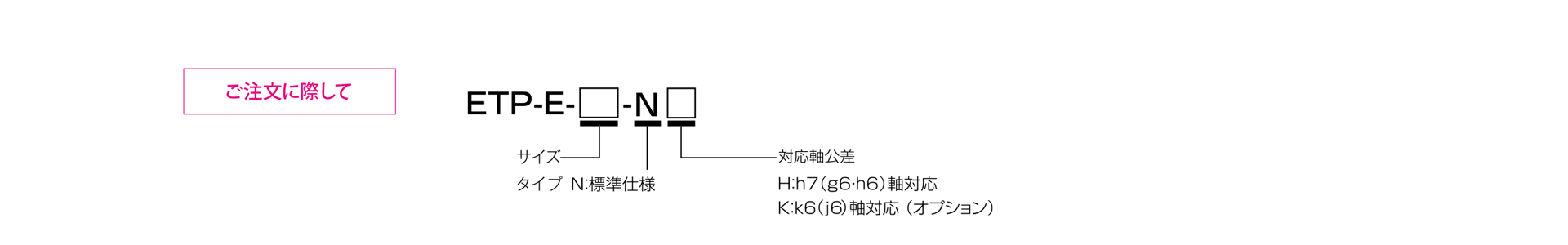

三木プーリのETPモデル Eタイプ 摩擦式締結具（ハイドロ方式）ご注文時の型式構成説明図
