ハイドロ式（ETPブッシュ）

独自のハイドロ方式（油圧式）がボルト一本の結合を実現。軸とハブをキー結合ではなく、摩擦で結合するため、キー結合の欠点や難点を一挙に解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。設計から組み立て・調整・メンテナンスまでの作業が大幅に省けます。

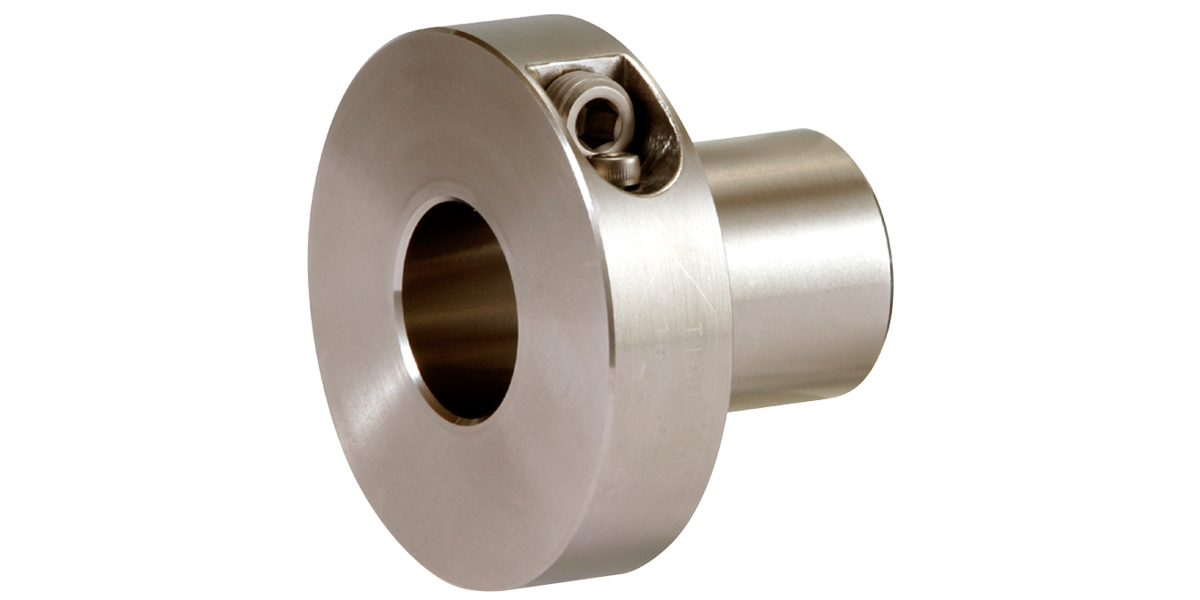

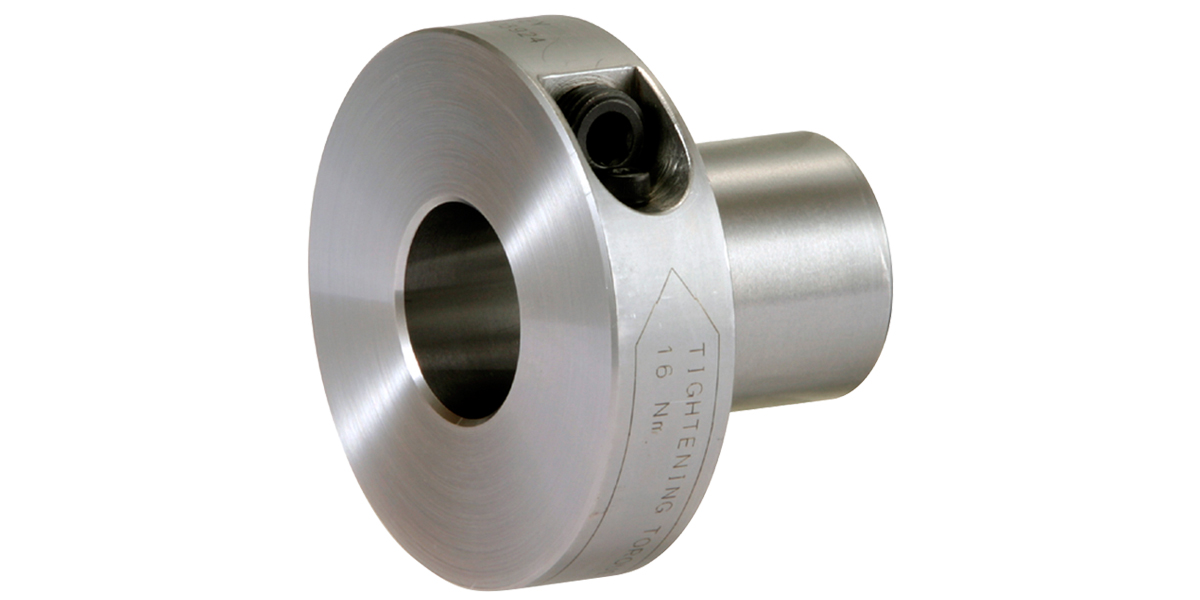

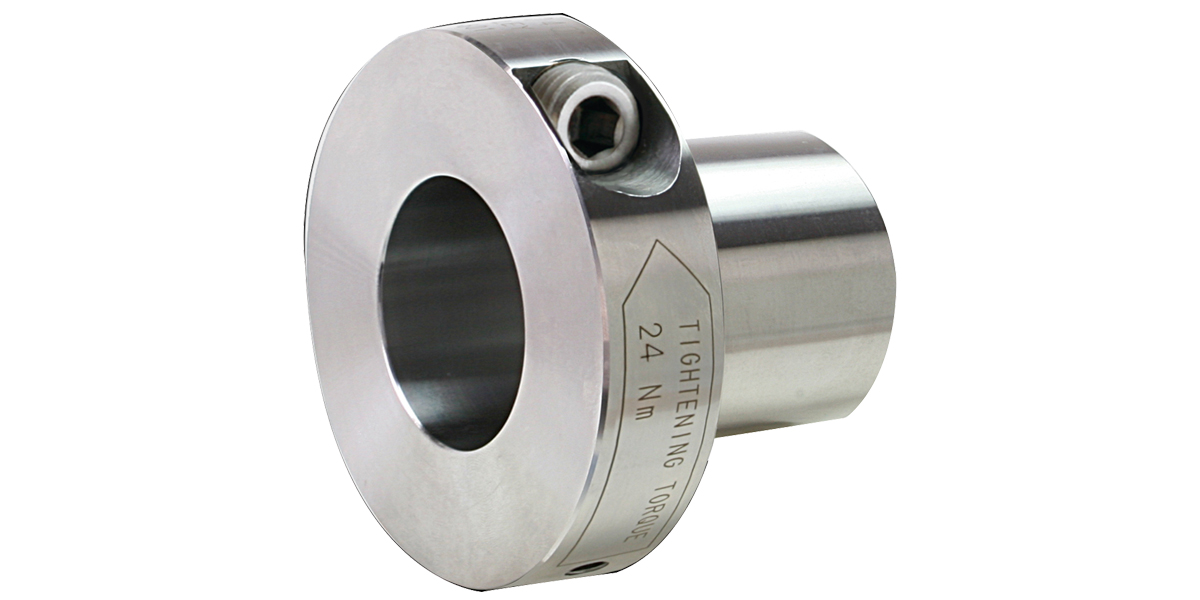

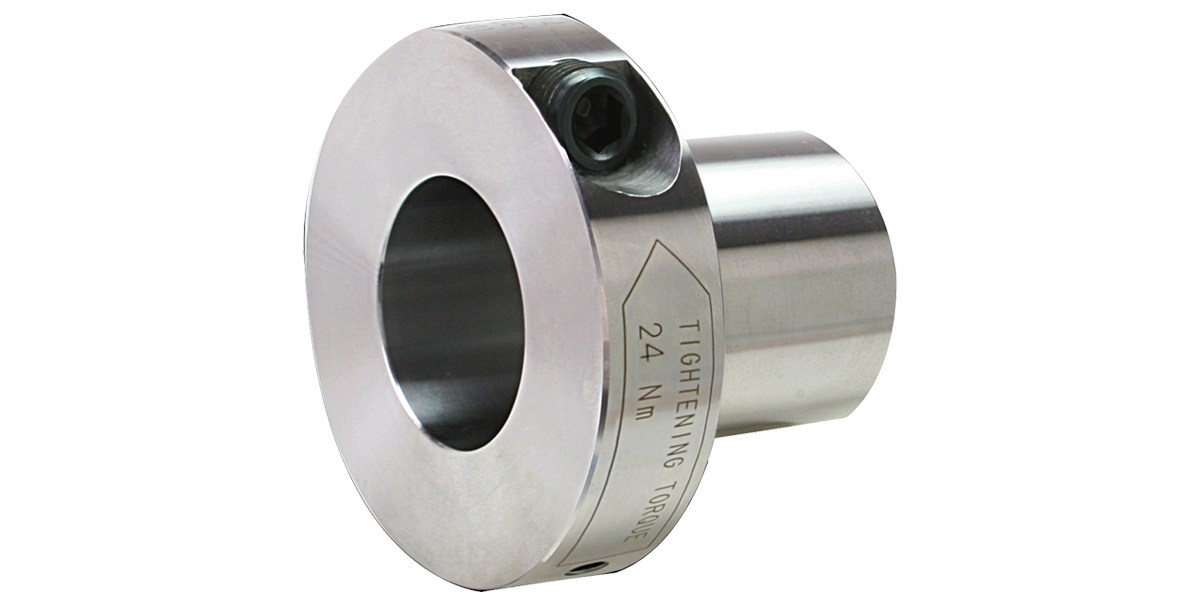

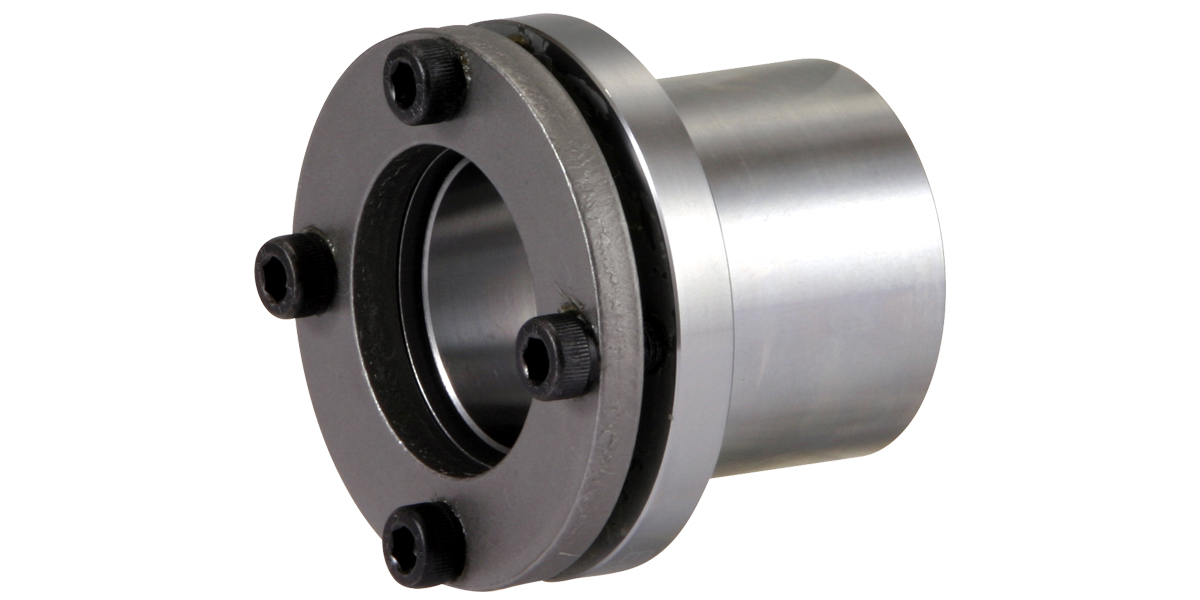

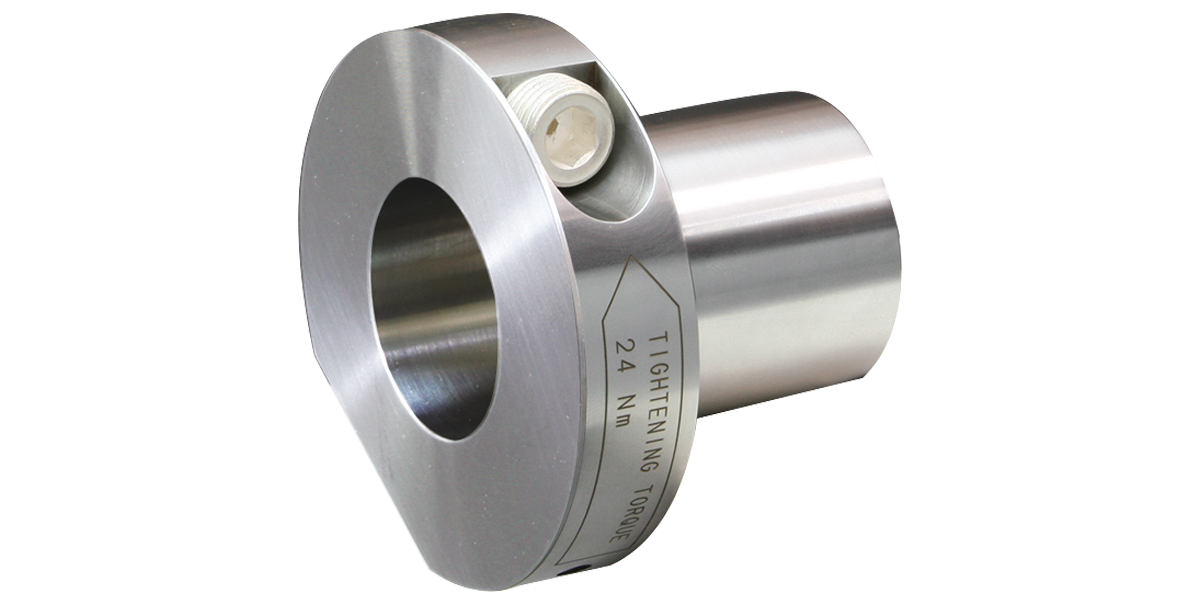

	ETP-E-N	ETP-E-C （無電解ニッケルめっきタイプ）	ETP-E-R （ステンレスタイプ）	ETP-T	ETP-T-C （無電解ニッケルめっきタイプ）	ETP-A
画像
仕様	軸とハブの結合をボルト一本の締め込みで実現。結合の同心度は、0.02mm と高精度です。	軸とハブの結合をボルト一本の締め込みで実現。表面処理に無電解ニッケルめっきを施しています。	軸とハブの結合をボルト一本の締め込みで実現。本体の材質をステンレスとして耐食性を高めています。	軸とハブの結合をボルト一本の締め込みで実現。結合の同心度は、0.006mmと超高精度です。	軸とハブの結合をボルト一本の締め込みで実現。表面処理に無電解ニッケルめっきを施しています。	軸とハブの結合をフランジ面のクランピングボルトの締め付けで実現。同心度は、0.05mmと高精度です。
穴径	15mm～100mm	15mm～60mm	15mm～60mm	15mm～100mm	15mm～60mm	15mm～100mm
最大許容トルク	17000N･m	2475N･m	3300N･m	18000N･m	3000N･m	15500N･m
同心度	0.02mm	0.02mm	0.02mm	0.006mm	0.006mm	0.05mm
CAD 会員限定	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

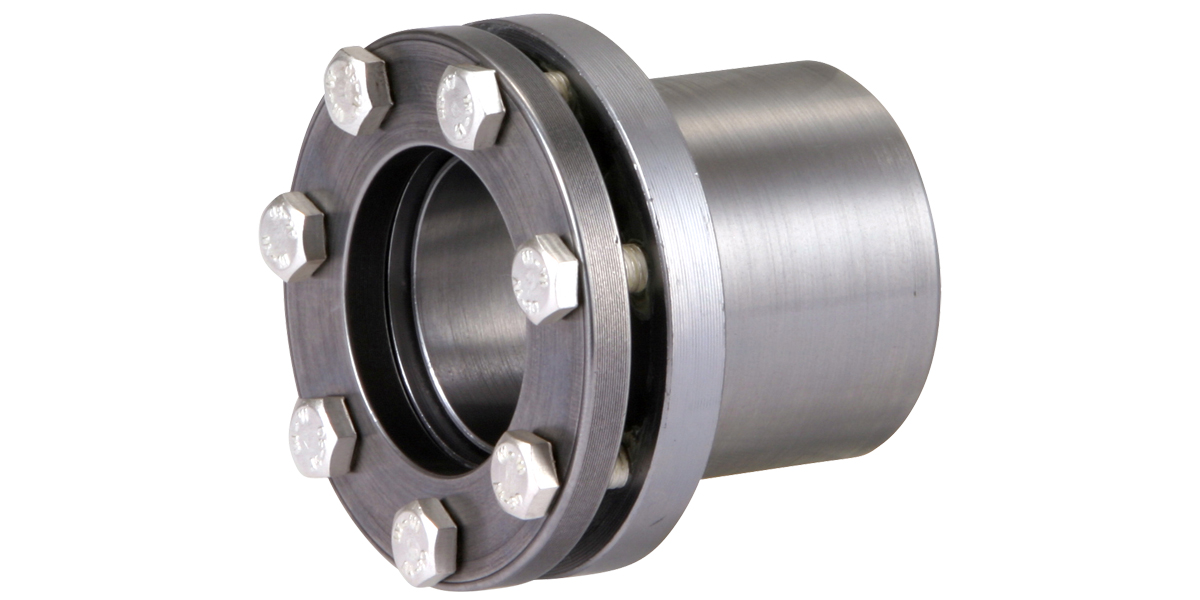

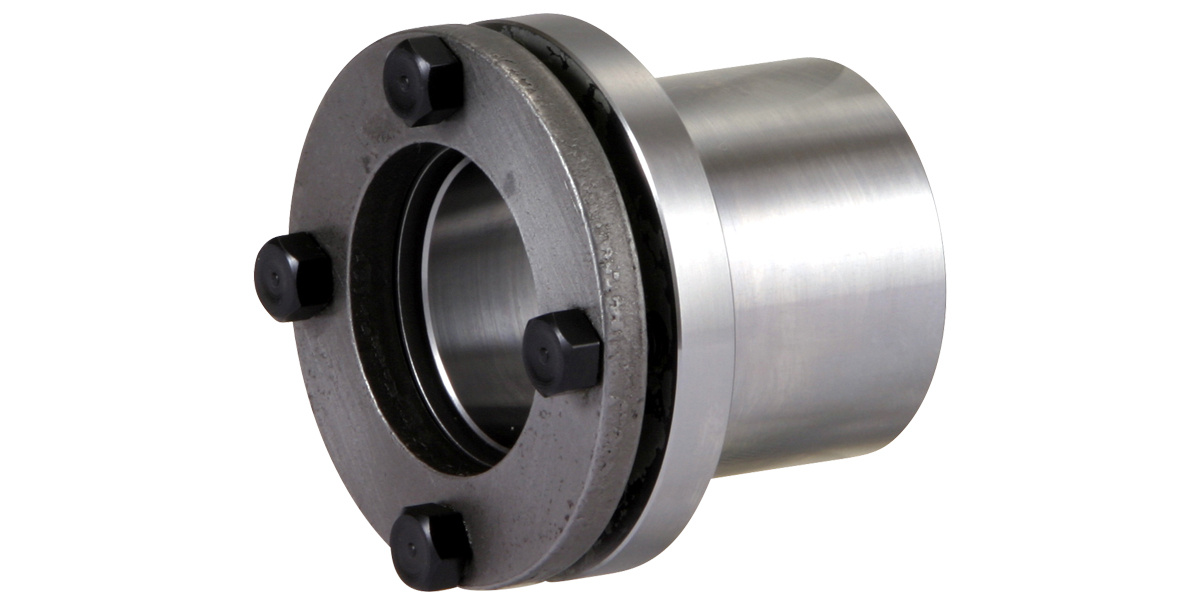

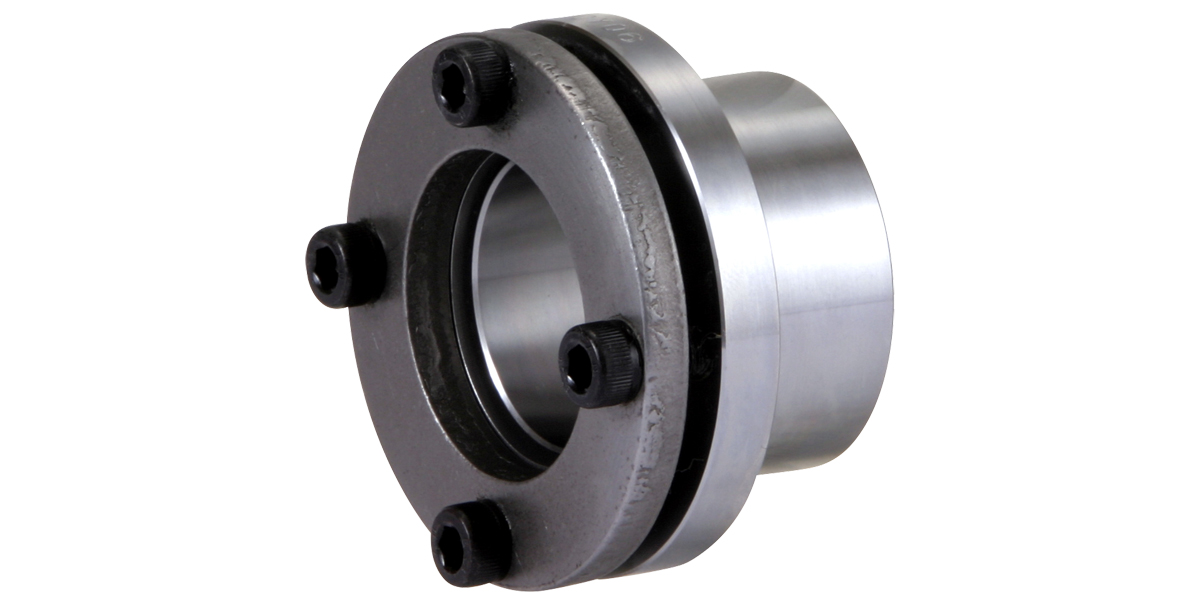

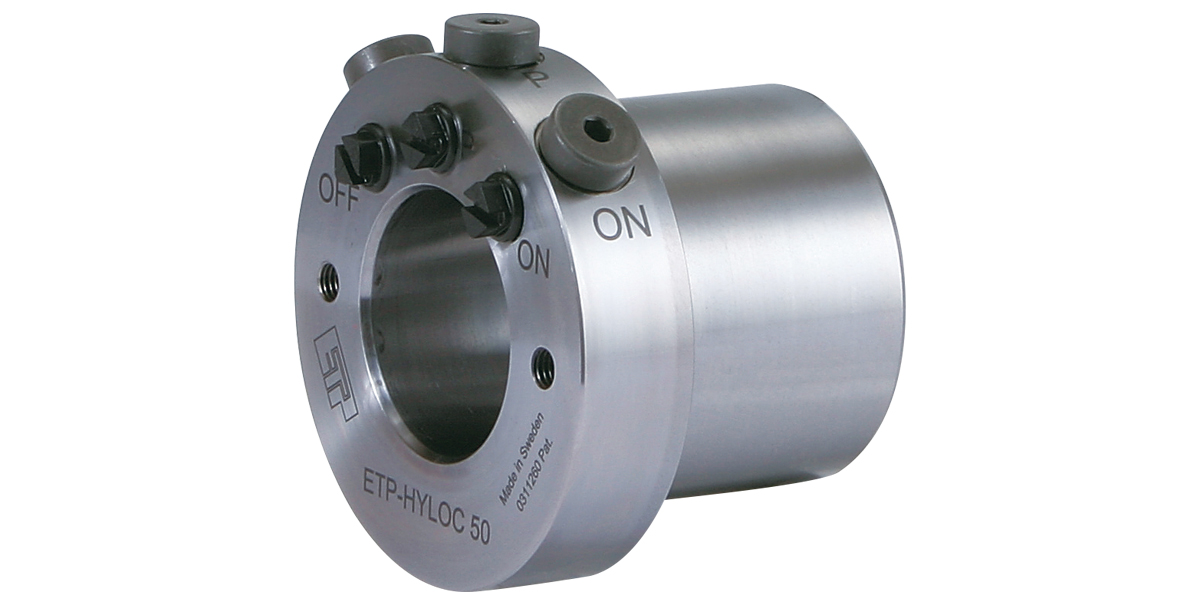

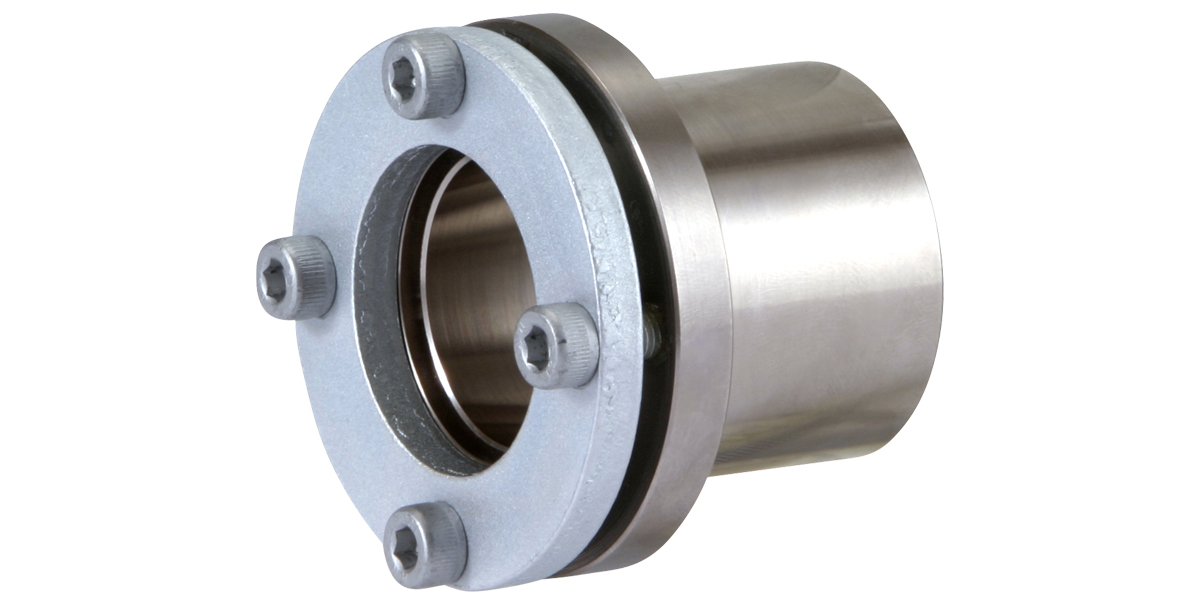

	ETP-A-B （六角ボルトタイプ）	ETP-A-C （無電解ニッケルめっきタイプ）	ETP-A-S （ショートタイプ）	ETP-A-R （ステンレスタイプ）	ETP-H
画像
仕様	軸とハブの結合をフランジ面のクランピングボルトの締め付けで実現。六角ボルト仕様です。	軸とハブの結合をフランジ面のクランピングボルトの締め付けで実現。無電解ニッケルめっき仕様です。	軸とハブの結合をフランジ面のクランピングボルトの締め付けで実現。面圧の低いショートタイプです。	軸とハブの結合をフランジ面のクランピングボルトの締め付けで実現。材質はステンレス仕様です。	油圧ポンプを用いた加圧で内部のテーパピストンを作用させる対高荷重モデルです。
穴径	15mm～100mm	15mm～50mm	19mm～50mm	15mm～50mm	50mm～220mm
最大許容トルク	15500N･m	1426N･m	1000N･m	1550N･m	273000N･m
同心度	0.05mm	0.05mm	0.05mm	0.05mm	0.02mm
CAD 会員限定	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ
