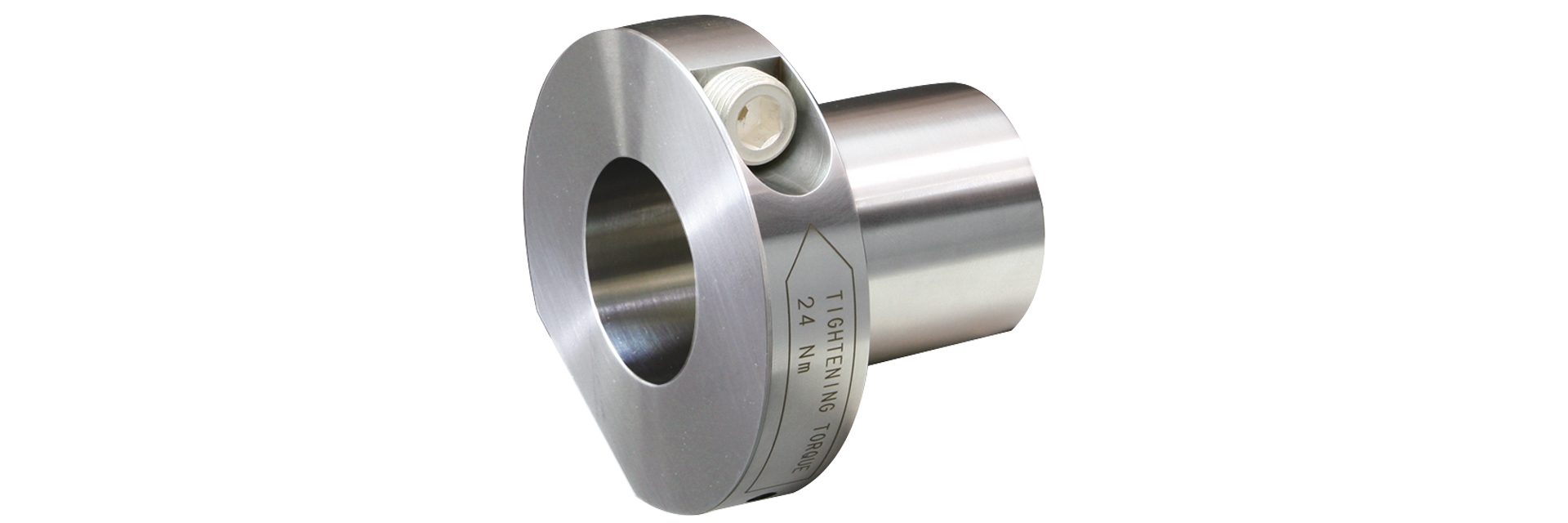

ETP-E-R モデル（ステンレスタイプ）

独自のハイドロ方式（油圧式）がボルト一本の結合を実現。軸とハブをキー結合ではなく、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。本体の材質をステンレスとして耐食性を高めています。

【仕様】

型式	軸公差		許容トルク [N･m]	許容スラスト力 [N]	許容ラジアル荷重 [N]	軸側面圧 [N/mm²]	ハブ側面圧 [N/mm²]	締め付けトルク [N･m]	慣性モーメント [kg･m²]	質量 [kg]
型式	h7	k6(j6)	許容トルク [N･m]	許容スラスト力 [N]	許容ラジアル荷重 [N]	軸側面圧 [N/mm²]	ハブ側面圧 [N/mm²]	締め付けトルク [N･m]	慣性モーメント [kg･m²]	質量 [kg]
ETP-E-015-R	●		46	5100	500	90	70	7	0.042×10^-3	0.16
ETP-E-020-R	●		110	9100	1000	90	70	7	0.068×10^-3	0.21
ETP-E-025-R	●		230	15000	1500	90	70	7	0.113×10^-3	0.27
ETP-E-030-R	●		380	21000	2000	90	70	7	0.184×10^-3	0.35
ETP-E-035-R	●		640	30000	2500	90	70	7	0.315×10^-3	0.47
ETP-E-040-R	●		1100	45000	3000	90	70	24	0.826×10^-3	0.87
ETP-E-045-R	●		1400	51000	3500	90	70	24	1.140×10^-3	1.03
ETP-E-050-R	●		1900	63000	4500	90	70	24	1.480×10^-3	1.18
ETP-E-060-R	●		3300	90000	5300	90	70	24	3.065×10^-3	1.79
