ETP-H モデル

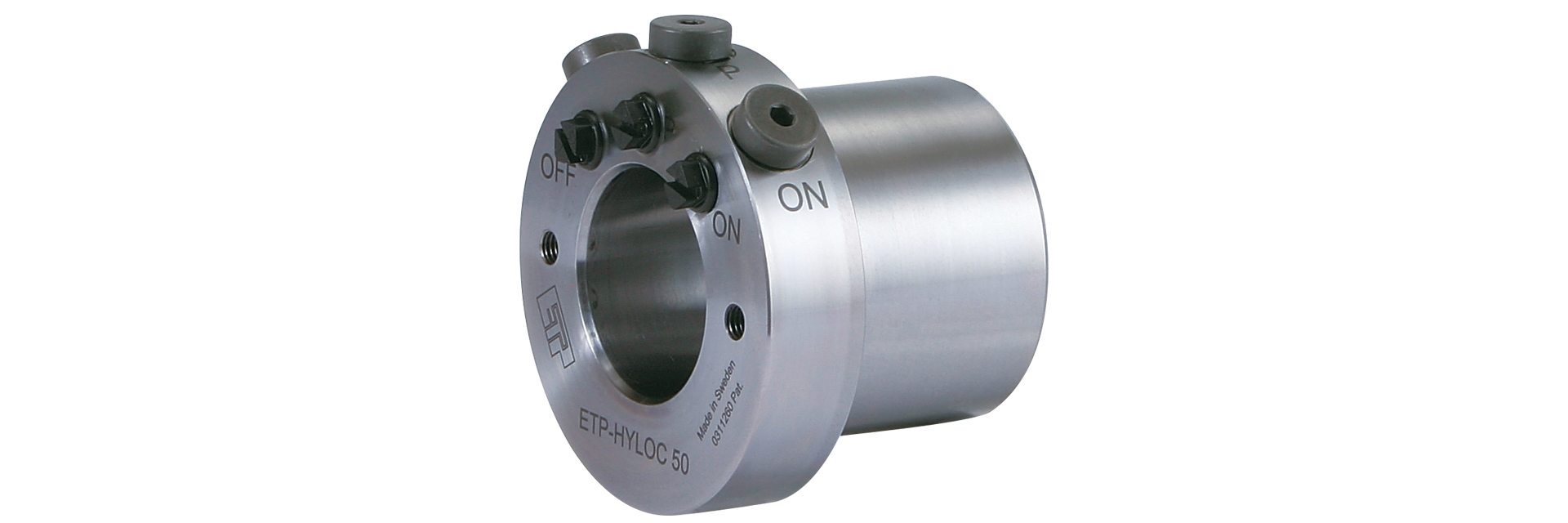

三木プーリのETP-Hタイプ ハイドロ方式摩擦式締結具製品画像（高トルク油圧締結・軸結合・伝動部品）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
油圧ポンプによってオイルをスリーブ内に圧入し、内部に組み込まれたテーパピストンのくさびを移動させることで、軸とハブはスリーブを介して強力に結合されます。軸とハブはテーパピストンのくさび効果のみで保持されるため、許容トルクが非常に高く重スラスト荷重にも十分耐えられる仕様です。

【仕様】

型式 許容トルク［N・m］ 許容スラスト力［N］ 慣性モーメント［kg・m2］ 質量［kg］ 価格［円］
油圧60MPa 油圧80MPa 油圧100MPa 油圧60MPa 油圧80MPa 油圧100MPa
軸公差h7 軸公差h8 軸公差h7 軸公差h8 軸公差h7 軸公差h8 軸公差h7 軸公差h8 軸公差h7 軸公差h8 軸公差h7 軸公差h8
ETP-H-50 800 800 1600 1400 2600 2400 30000 30000 55000 55000 70000 70000 3.2 × 10−3 2.4 −
ETP-H-60 1100 1100 3300 3000 4600 4300 60000 60000 100000 100000 130000 130000 5.4 × 10−3 3.1 −
ETP-H-70 2400 2400 5800 5300 7900 7400 100000 95000 150000 150000 210000 200000 8.7 × 10−3 4.1 −
ETP-H-80 5600 5300 9000 8400 12100 11500 150000 135000 220000 210000 290000 280000 14 × 10−3 5.4 −
ETP-H-90 8300 7400 12700 11800 17100 16200 185000 165000 285000 265000 380000 360000 23 × 10−3 7 −
ETP-H-100 12100 11000 18200 17100 24200 23100 245000 220000 365000 340000 485000 460000 34 × 10−3 8.6 −
ETP-H-110 16800 15400 24800 23500 32900 31500 305000 280000 450000 430000 595000 570000 51 × 10−3 11 −
ETP-H-120 22300 20600 32700 31100 43200 41600 370000 345000 545000 520000 720000 690000 76 × 10−3 14 −
ETP-H-130 27200 24900 40500 38100 53800 51400 420000 385000 620000 590000 825000 790000 110 × 10−3 17 −
ETP-H-140 35600 32900 52300 49600 68900 66200 510000 470000 750000 710000 985000 945000 150 × 10−3 21 −
ETP-H-150 44500 41400 65000 61900 85400 82300 595000 550000 870000 825000 1135000 1095000 210 × 10−3 25 −
ETP-H-160 54800 51200 79500 76000 104000 100000 685000 640000 995000 950000 1305000 1260000 290 × 10−3 30 −
ETP-H-180 80000 75000 115000 110000 150000 146000 890000 835000 1280000 1220000 1675000 1625000 500 × 10−3 42 −
ETP-H-200 109000 103000 157000 151000 206000 200000 1090000 1030000 1570000 1510000 2060000 2000000 830 × 10−3 56 −
ETP-H-220 144000 137000 209000 201000 273000 266000 1310000 1245000 1900000 1830000 2485000 2415000 1300 × 10−3 73 −
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

【寸法】

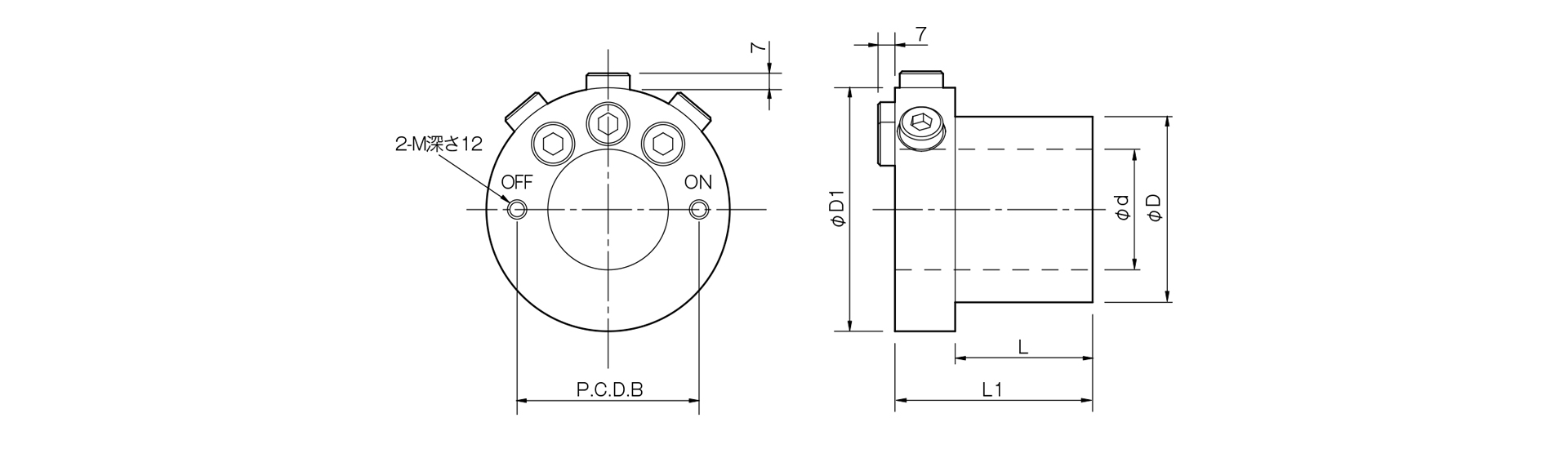

三木プーリのETPモデルHタイプ摩擦式締結具（ハイドロ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D D1 L L1 P.C.D.B M
ETP-H-50 50 77 101 56 82 75 M8
ETP-H-60 60 89 113 64 90 86 M8
ETP-H-70 70 102 122 74 100 96 M8
ETP-H-80 80 115 135 84 110 107 M8
ETP-H-90 90 128 148 94 120 124 M12
ETP-H-100 100 140 160 104 130 140 M12
ETP-H-110 110 154 173 114 140 150 M12
ETP-H-120 120 168 186 124 150 160 M12
ETP-H-130 130 182 200 134 160 175 M16
ETP-H-140 140 196 213 144 170 185 M16
ETP-H-150 150 210 227 154 180 195 M16
ETP-H-160 160 224 240 164 190 205 M16
ETP-H-180 180 252 267 184 210 223 M16
ETP-H-200 200 280 293 204 230 247 M16
ETP-H-220 220 308 320 224 250 280 M16
  • ポート（ラジアル・スラストのホース締結）は、G1/8です。

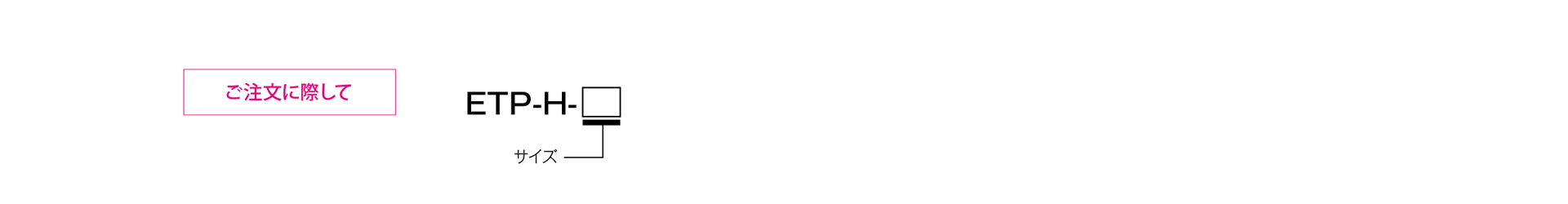

三木プーリのETPモデル Hタイプ 摩擦式締結具（ハイドロ方式）ご注文時の型式構成説明図
