ETP-T モデル

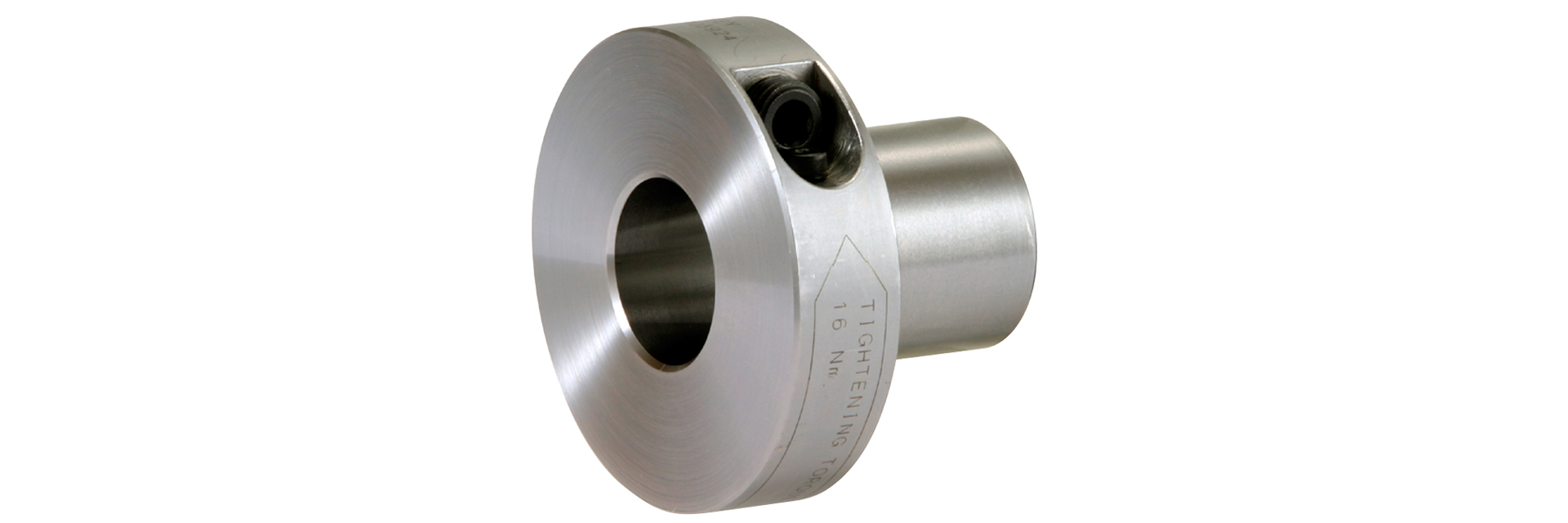

独自のハイドロ方式（油圧式）がボルト一本の結合を実現。軸とハブをキー結合ではなく、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。結合の同心度は、0.006mmと超高精度です。

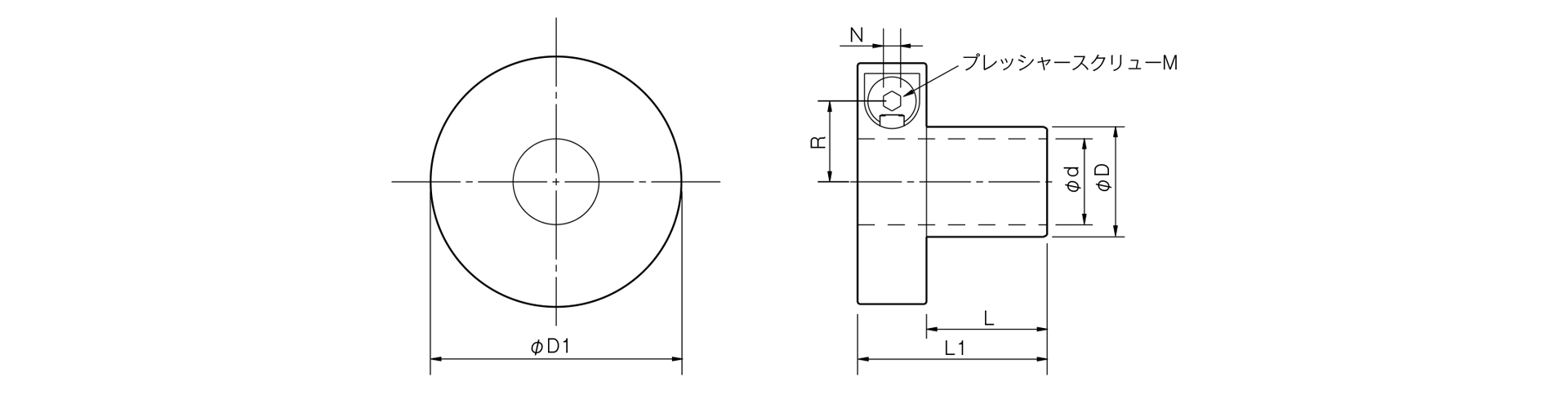

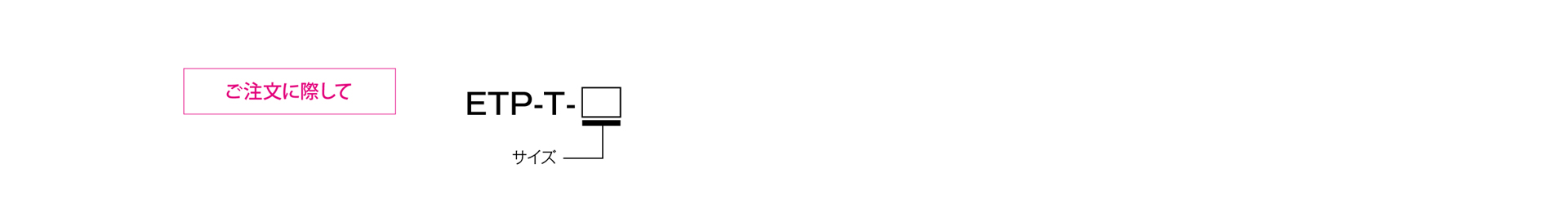

【仕様】

型式	許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm2］	ハブ側面圧［N/mm2］	締め付けトルク［N・m］	慣性モーメント［kg・m2］	質量［kg］
型式	許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm2］	ハブ側面圧［N/mm2］	締め付けトルク［N・m］	慣性モーメント［kg・m2］	質量［kg］
ETP-T-15	40	5000	1000	90	70	12	0.09 × 10−3	0.25
ETP-T-19	90	9000	1000	90	70	12	0.14 × 10−3	0.31
ETP-T-20	120	12000	2000	90	70	12	0.15 × 10−3	0.32
ETP-T-24	220	18000	2000	90	70	16	0.40 × 10−3	0.57
ETP-T-25	290	23000	3000	90	70	16	0.44 × 10−3	0.60
ETP-T-30	500	33000	4000	90	70	16	0.60 × 10−3	0.70
ETP-T-35	800	45000	5000	90	70	16	1.00 × 10−3	1.00
ETP-T-40	1200	60000	6000	90	70	24	1.70 × 10−3	1.30
ETP-T-50	2000	94000	9000	90	70	24	2.70 × 10−3	1.70
ETP-T-60	4000	133000	12000	90	70	40	5.00 × 10−3	2.50
ETP-T-70	6500	186000	13000	90	70	40	8.80 × 10−3	3.60
ETP-T-75	7800	208000	14000	90	70	40	11.60 × 10−3	4.20
ETP-T-80	9000	225000	15000	90	70	40	14.37 × 10−3	4.77
ETP-T-90	13000	288000	17000	90	70	60	24.07 × 10−3	6.48
ETP-T-100	18000	360000	19000	90	70	80	37.02 × 10−3	8.41

単位 [mm]
