ETP-T-C モデル（無電解ニッケルめっきタイプ）

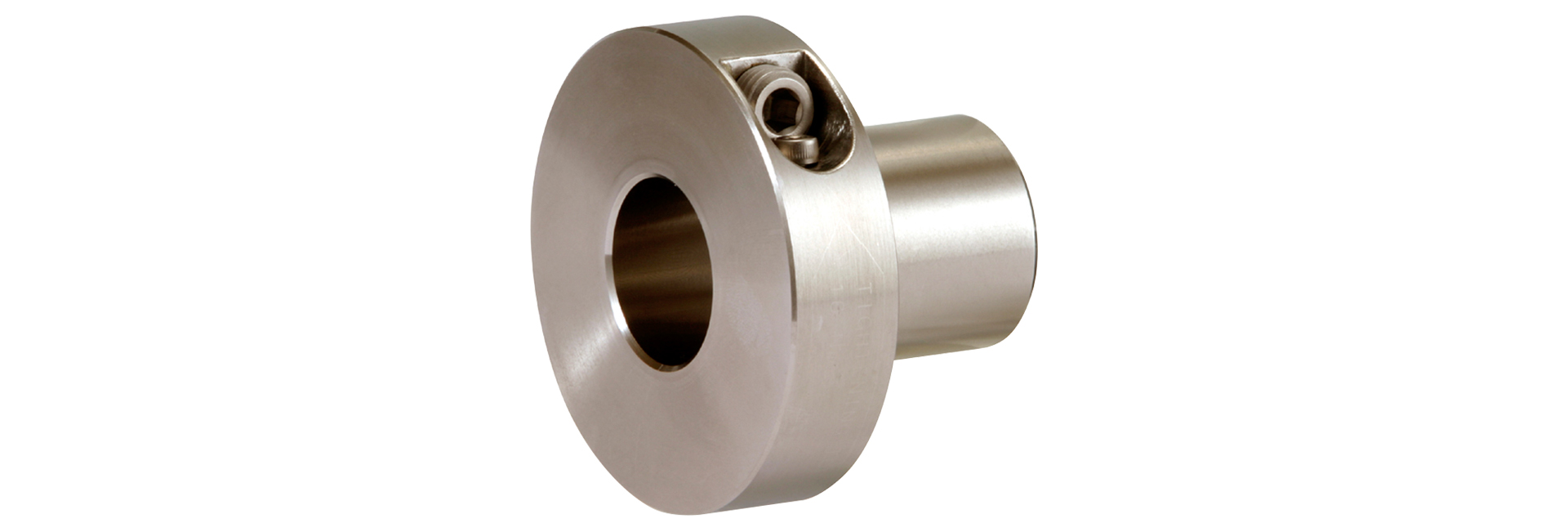

三木プーリのETP-T[C]タイプ ハイドロ方式摩擦式締結具製品画像（無電解ニッケルめっき仕様・耐食性向上・油圧締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
独自のハイドロ方式（油圧式）がボルト一本の結合を実現。軸とハブをキー結合ではなく、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。表面処理に無電解ニッケルめっきを施しています。

【仕様】

ETP-T-C 仕様表
型式 許容トルク
［N・m］		 許容スラスト力
［N］		 許容ラジアル荷重
［N］		 軸側面圧
［N/mm2］		 ハブ側面圧
［N/mm2］		 締め付けトルク
［N・m］		 慣性モーメント
［kg・m2］		 質量
［kg］		 価格
［円］
ETP-T-15-C 30 3750 1000 90 70 12 0.09 × 10−3 0.25
ETP-T-19-C 67 6750 1000 90 70 12 0.14 × 10−3 0.31
ETP-T-20-C 90 9000 2000 90 70 12 0.15 × 10−3 0.32
ETP-T-24-C 165 13500 2000 90 70 16 0.40 × 10−3 0.57
ETP-T-25-C 217 17250 3000 90 70 16 0.44 × 10−3 0.60
ETP-T-30-C 375 24750 4000 90 70 16 0.60 × 10−3 0.70
ETP-T-35-C 600 33750 5000 90 70 16 1.00 × 10−3 1.00
ETP-T-40-C 900 45000 6000 90 70 24 1.70 × 10−3 1.30
ETP-T-50-C 1500 70500 9000 90 70 24 2.70 × 10−3 1.70
ETP-T-60-C 3000 99750 12000 90 70 40 5.00 × 10−3 2.50
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

【寸法】

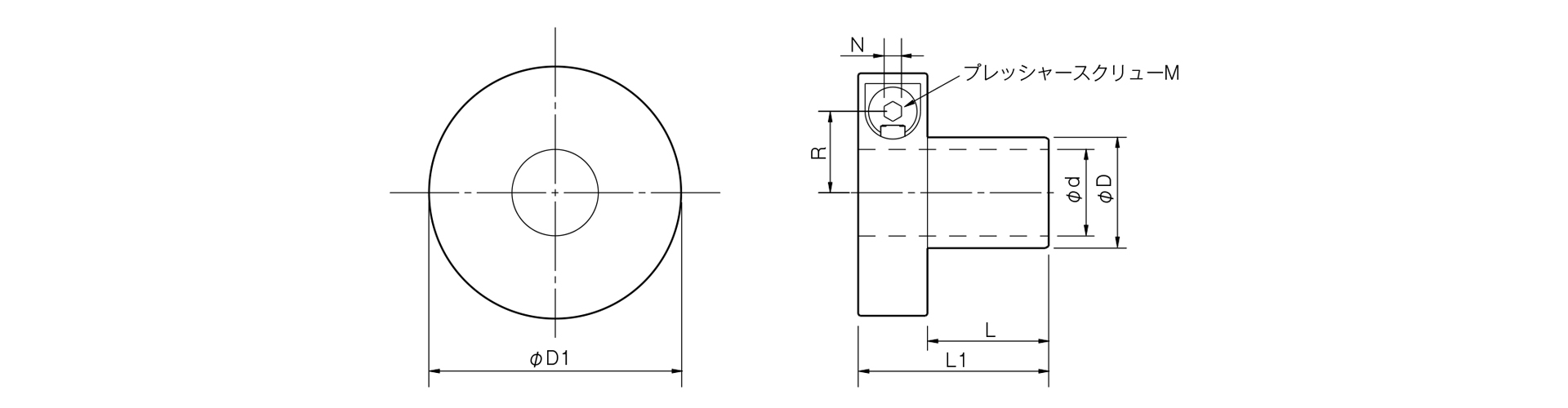

三木プーリのETPモデルTタイプ（無電解ニッケルめっき仕様）摩擦式締結具（ハイドロ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D D1 L L1 R N M
ETP-T-15-C 15 19 52 25 41 14.5 6 1-M12
ETP-T-19-C 19 24 58 28 44 18 6 1-M12
ETP-T-20-C 20 25 59 30 46 19 6 1-M12
ETP-T-24-C 24 30 71 33 53 23 6 1-M14
ETP-T-25-C 25 32 73 35 55 23.5 6 1-M14
ETP-T-30-C 30 38 78 40 60 26.5 6 1-M14
ETP-T-35-C 35 44 88 45 65 30 6 1-M14
ETP-T-40-C 40 52 100 55 75 34 8 1-M16
ETP-T-50-C 50 65 110 60 80 40 8 1-M16
ETP-T-60-C 60 75 122 70 95 46.5 10 1-M20
  • プレッシャースクリューMの呼びは数量-ねじの呼びです。

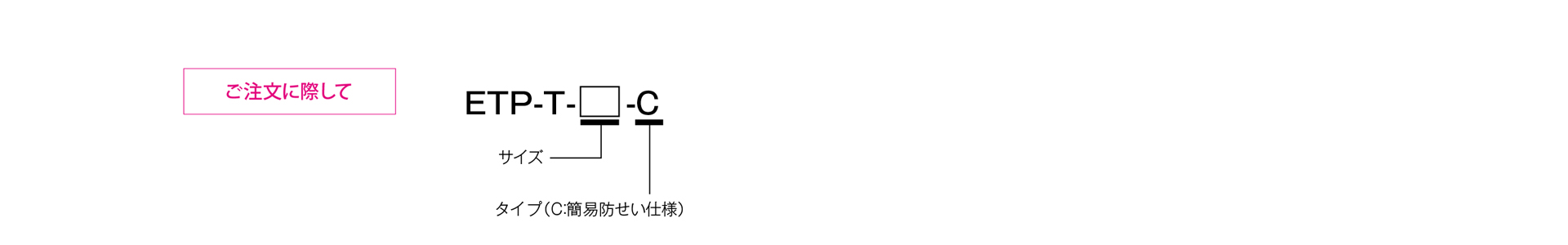

三木プーリのETPモデル Tタイプ（無電解ニッケルめっき仕様）摩擦式締結具（ハイドロ方式）ご注文時の型式構成説明図
