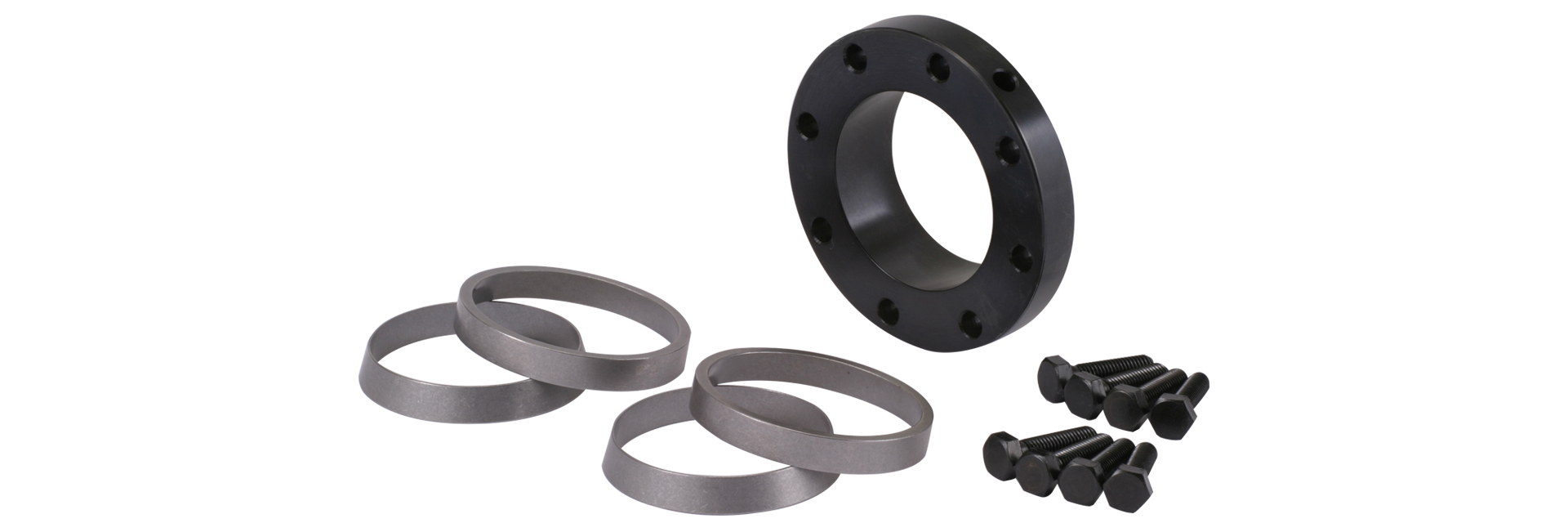

FPモデル（リング・フランジセット）

テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。軸とハブを結合するのに必要最低限なテーパリングに加圧フランジとボルトをセットにしたモデルです。【受注生産品】

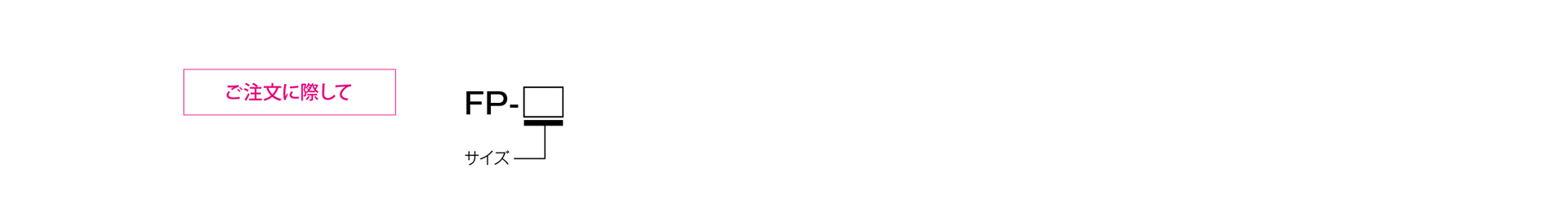

【仕様】

FPシリーズ仕様表

型式	許容トルク	許容スラスト力	軸側面圧	ハブ側面圧	締め付けトルク	慣性モーメント	質量
型式	［N･m］	［N］	［N/mm²］	［N/mm²］	［N･m］	［kg･m²］	［kg］
FP-15	25.0	3270	109	86	8	0.32 × 10⁻⁴	0.121
FP-20	75.5	7550	122	98	8	0.51 × 10⁻⁴	0.155
FP-25	103	8310	107	89	8	0.75 × 10⁻⁴	0.179
FP-30	176	11750	126	108	8	1.05 × 10⁻⁴	0.204
FP-35	246	14120	115	100	8	1.73 × 10⁻⁴	0.255
FP-40	414	20740	134	119	14	1.78 × 10⁻⁴	0.348
FP-45	560	24960	110	95	14	4.58 × 10⁻⁴	0.463
FP-50	649	25970	103	91	14	4.61 × 10⁻⁴	0.44

許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。 ※FP-15は、リングの組み込み数が1組です。FP-20以上は、リングの組み込み数が2組となります。

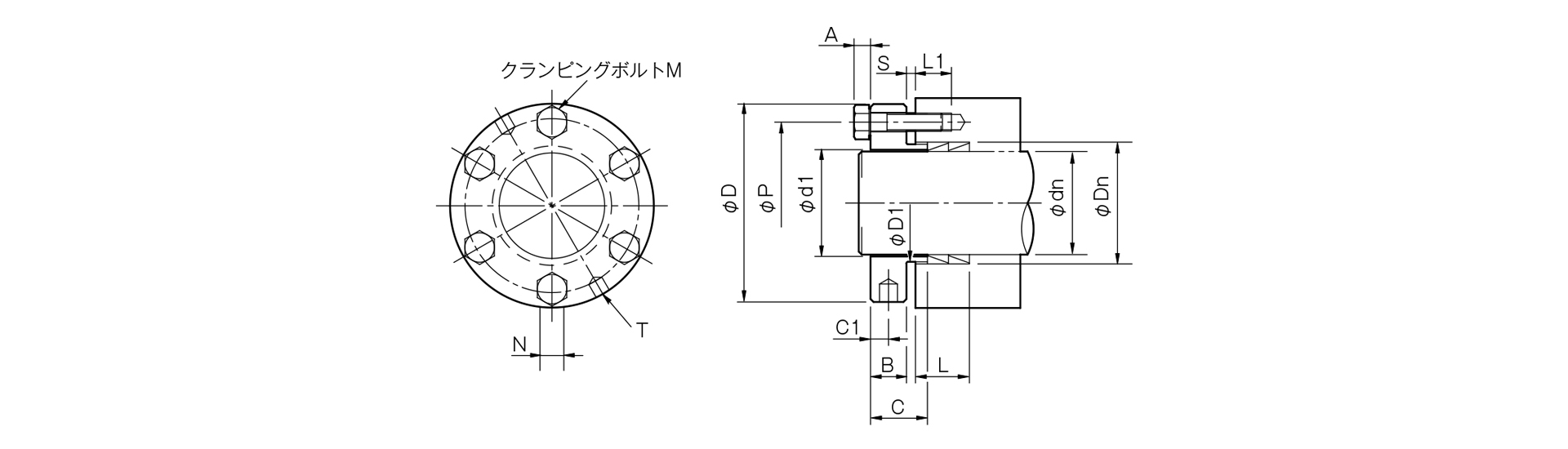

FPシリーズ寸法表

単位［mm］
