メカ式（ポジロック・フリクションパック）

テーパによるメカタイプの軸ロックで、クランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。荷重や他社互換などの数種類のモデルを用意。それぞれに無電解ニッケルめっきを施した簡易防せい仕様やステンレス仕様などさまざまなバリエーションを用意しています。

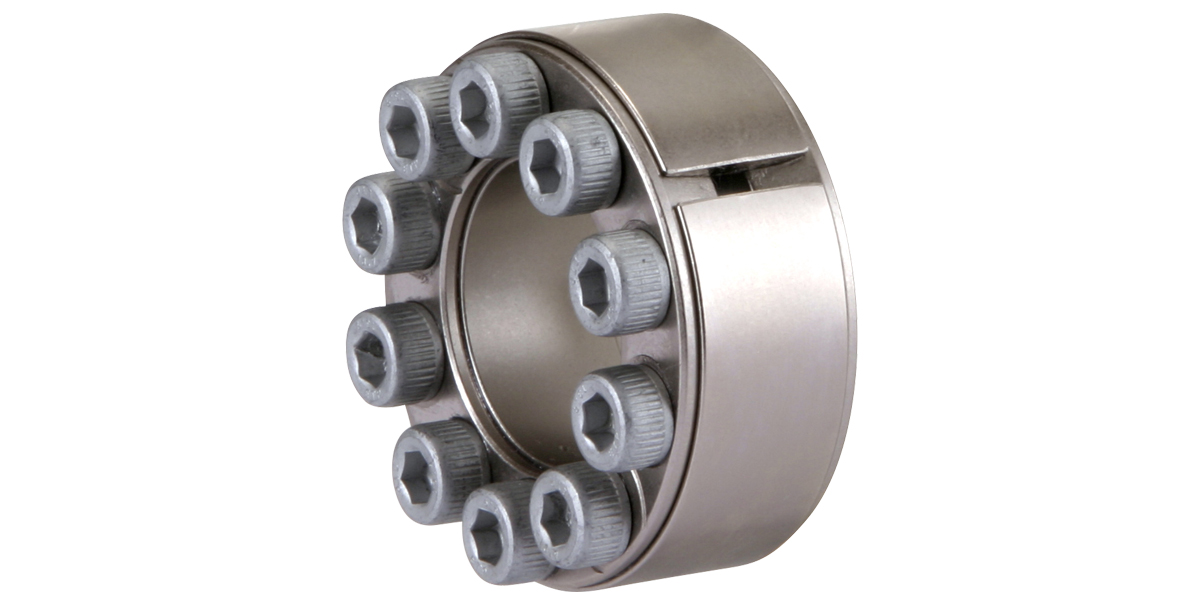

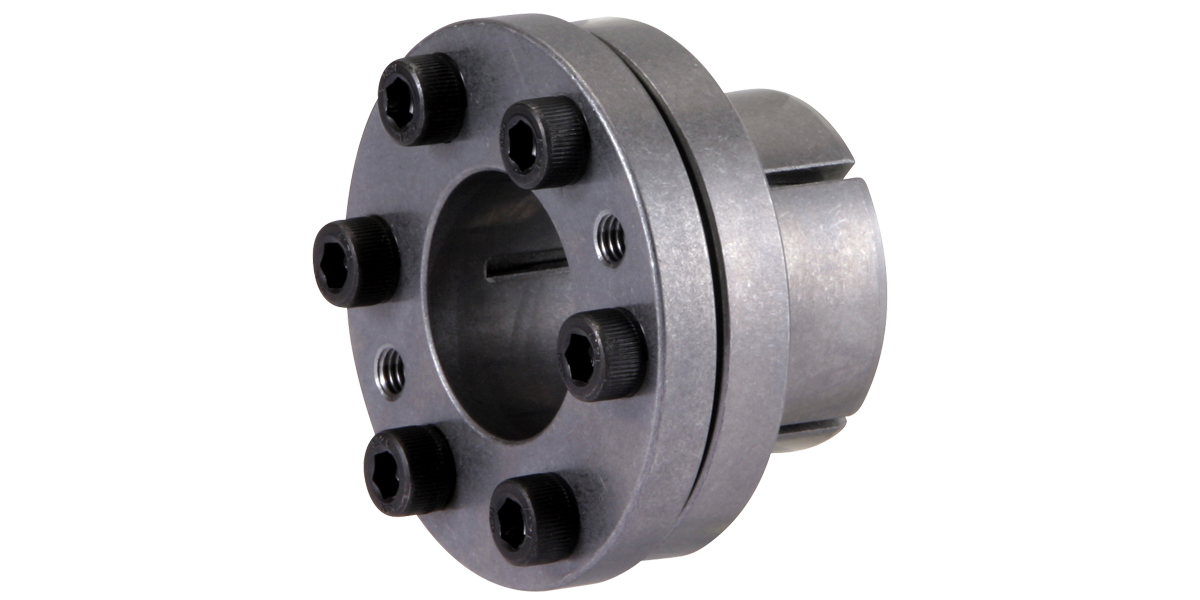

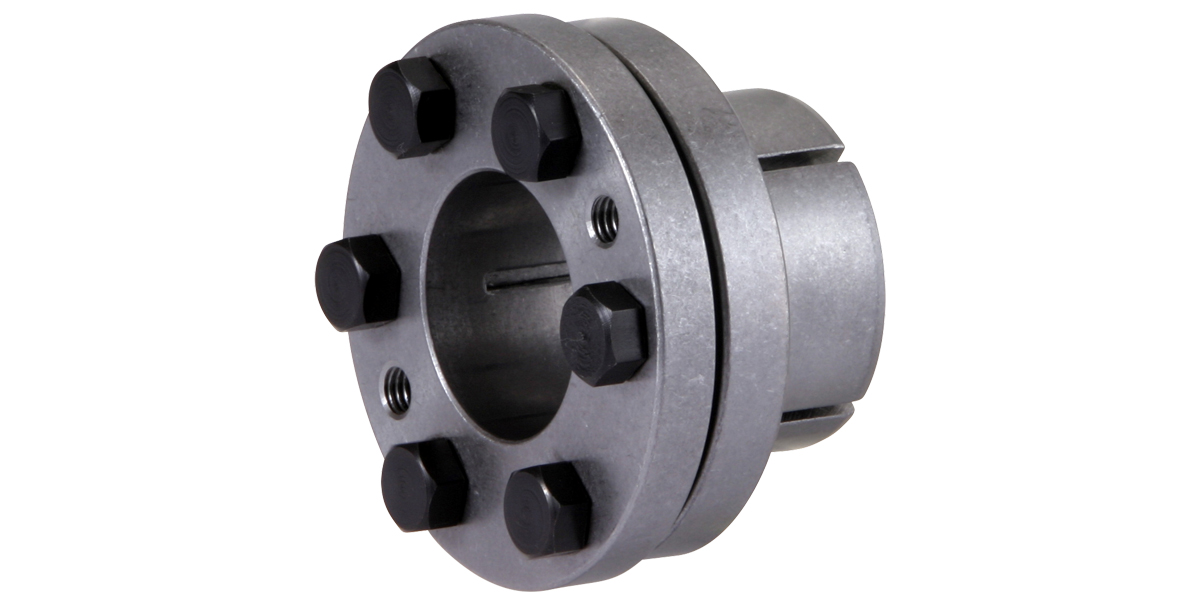

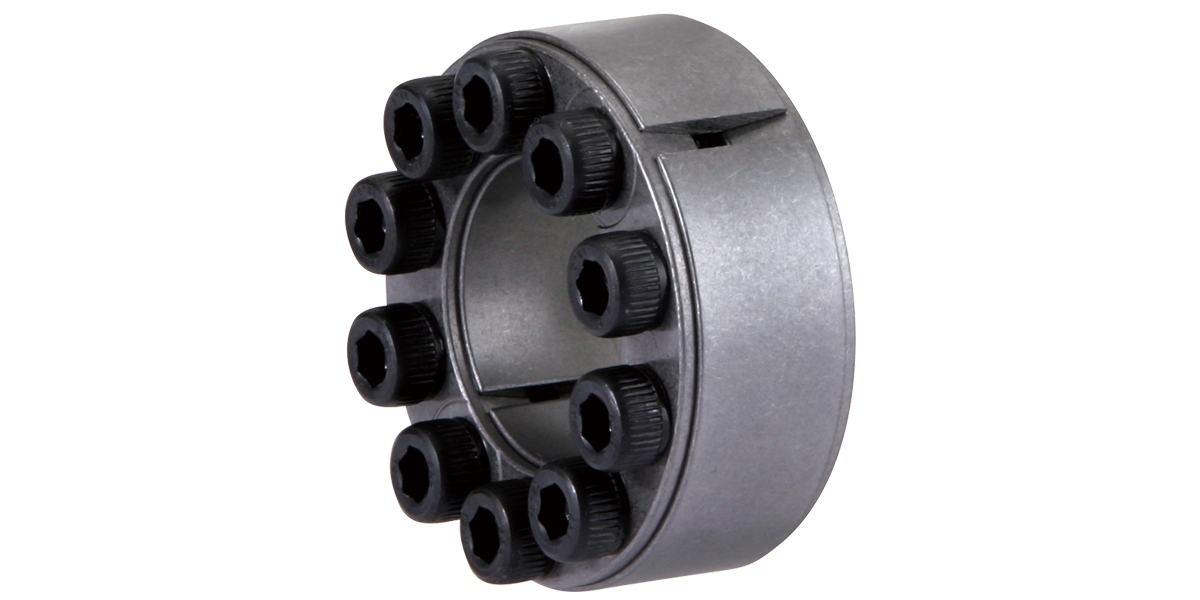

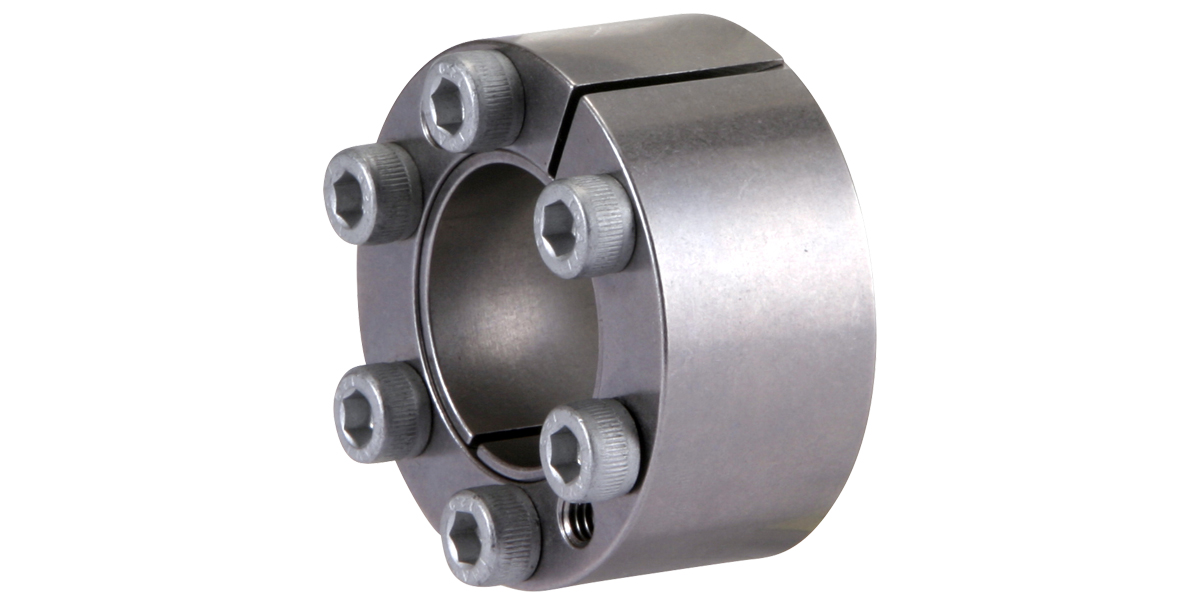

	PSL-G	PSL-G（C）無電解ニッケルめっきタイプ	PSL-D	PSL-D（C）無電解ニッケルめっきタイプ	PSL-K	PSL-K（B）六角ボルトタイプ
画像
仕様	他社互換性の高い、テーパによるメカタイプの軸ロックで、高荷重に対応可能です。	他社互換性の高い、テーパによるメカタイプの軸ロックで、無電解ニッケルめっきを施しています。	中荷重用の設計で面圧を小さく抑えたメカタイプの軸ロックで、小径化が図れます。	中荷重用の設計で面圧を小さく抑えたメカタイプの軸ロックで、無電解ニッケルめっきを施しています。	フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、高精度な同心度が得られます。	フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、六角ボルト仕様です。
穴径	19mm～120mm	19mm～120mm	6mm～50mm	6mm～50mm	6mm～42mm	6mm～42mm
最大許容トルク	13500N･m	13500N･m	1760N･m	1760N･m	750N･m	750N･m
最大許容スラスト力	225000N	225000N	70300N	70300N	36000N	36000N
CAD 会員限定	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

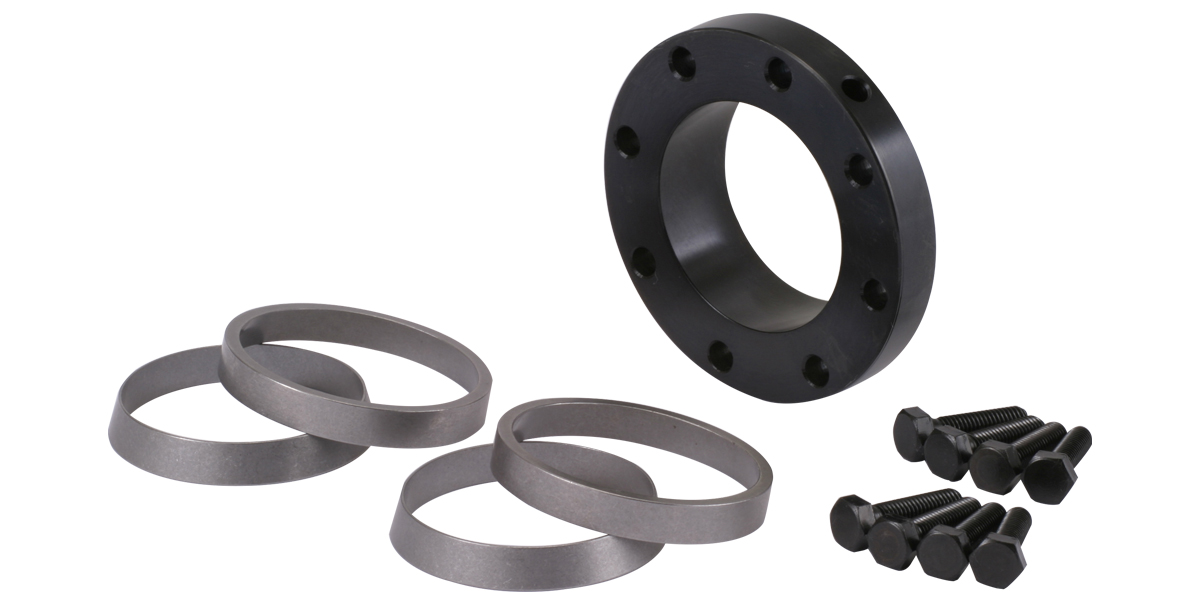

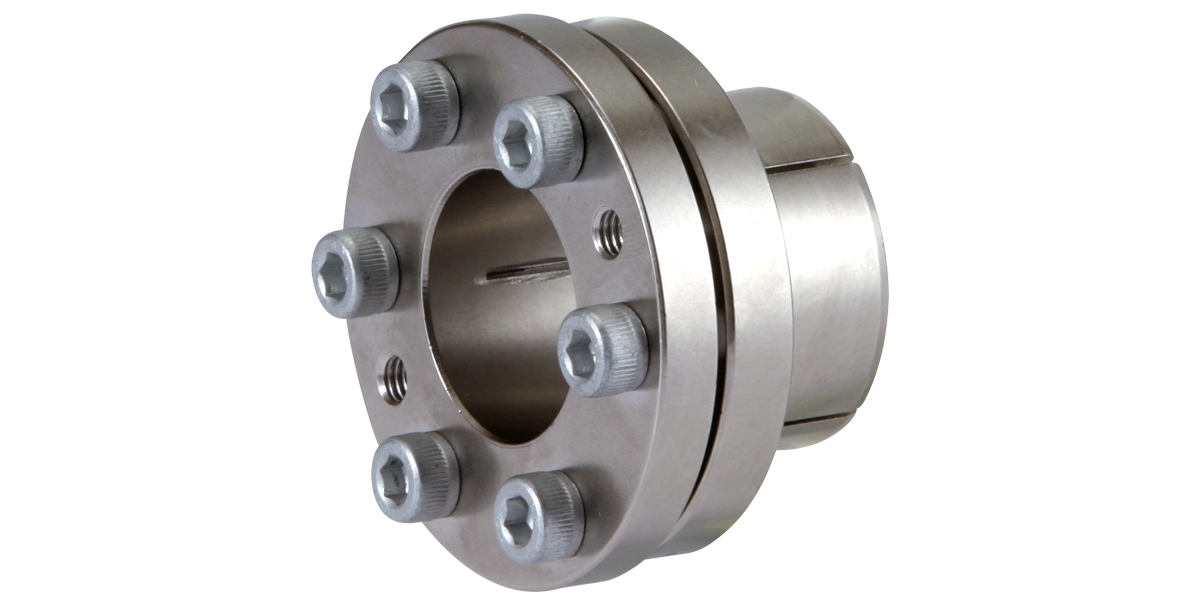

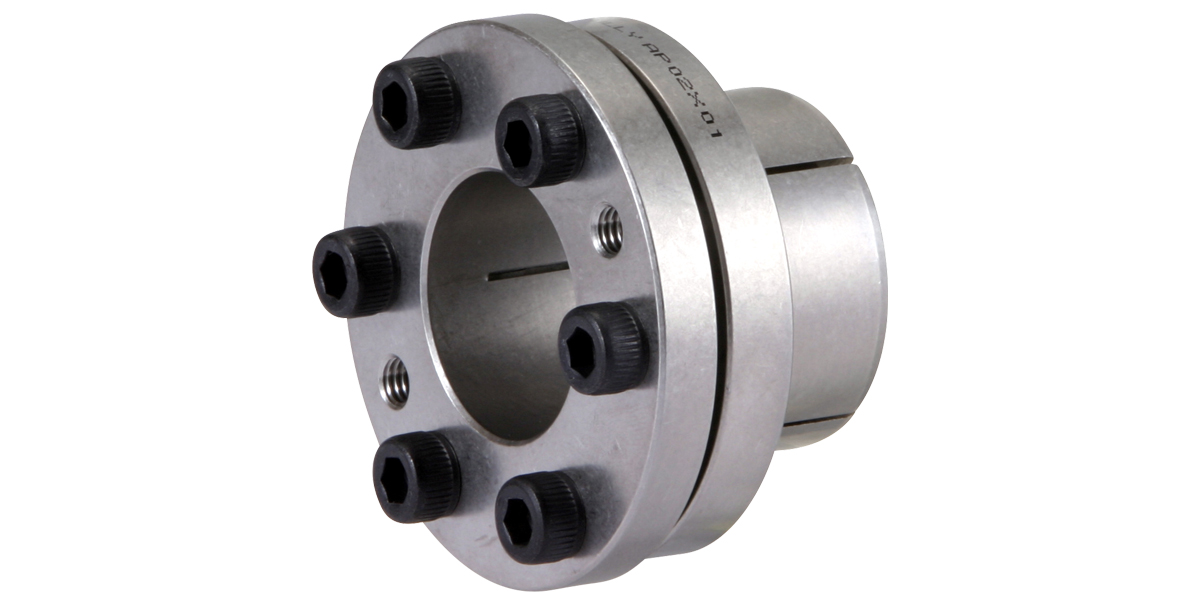

	PSL-K（C）無電解ニッケルめっきタイプ	PSL-K（F）ステンレスタイプ	FPモデル（リング・フランジセット）	RfNモデル（リング単体）
画像
仕様	フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、無電解ニッケルめっき仕様です。	フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、材質はステンレス仕様です。	軸とハブを結合するのに必要最低限なテーパリングに加圧フランジとボルトをセットにしたモデルです。	軸とハブを結合するのに必要最低限なテーパリングのみの提供も可能です。
穴径	6mm～42mm	6mm～35mm	15mm～50mm	6mm～80mm
最大許容トルク	750N･m	504N･m	649N･m	1810N･m
最大許容スラスト力	36000N	28800N	25970N	45000N
CAD 会員限定	ダウンロード	ダウンロード	-	-
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ
