PSL-Kモデル

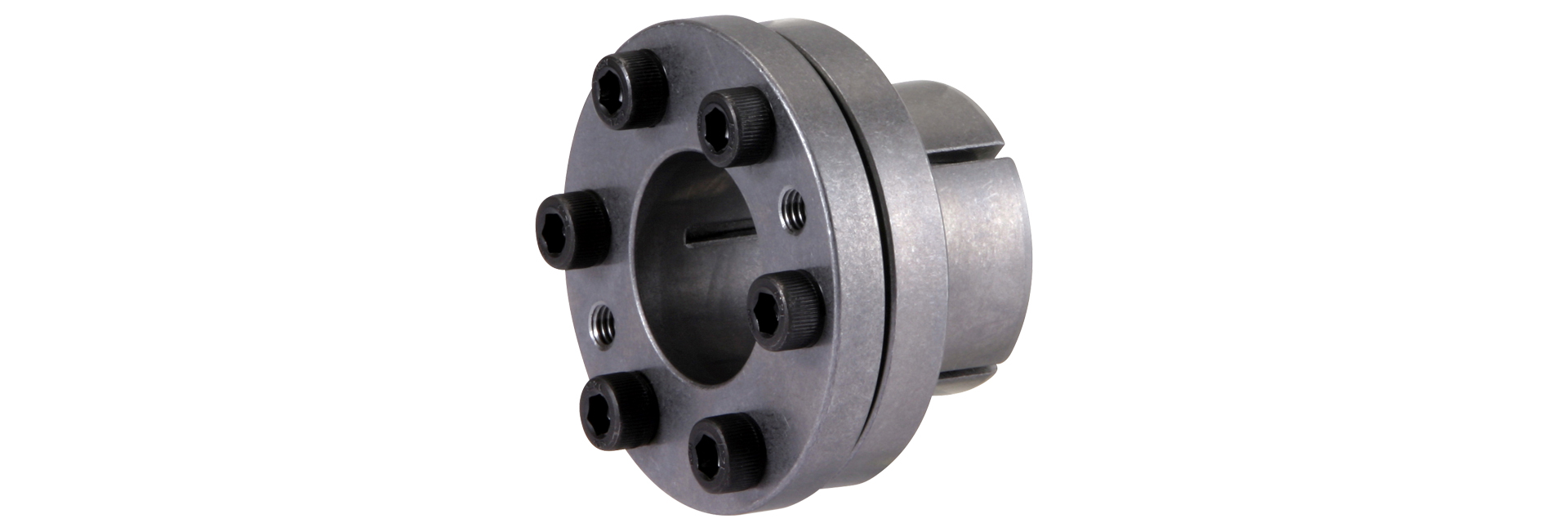

三木プーリのPSL-Kタイプ メカ方式摩擦式締結具製品画像（高トルク締結・軸結合・キーなし締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、高精度な同心度が得られます。

【仕様】

型式 許容トルク
［N･m］		 許容スラスト力
［N］		 軸側面圧
［N/mm2］		 ハブ側面圧
［N/mm2］		 締め付けトルク
［N･m］		 慣性モーメント
［kg･m2］		 質量［kg］ 価格［円］
PSL-K-6 5.9 1950 160 80 2 2.5 × 10-6 0.037
PSL-K-6.35 6.2 1950 150 80 2 2.5 × 10-6 0.036
PSL-K-7 6.8 1950 130 80 2 2.5 × 10-6 0.035
PSL-K-8 23 5900 290 160 4 5.0 × 10-6 0.056
PSL-K-9 26 5900 260 160 4 5.0 × 10-6 0.053
PSL-K-9.525 28 5900 250 130 4 7.8 × 10-6 0.069
PSL-K-10 29 5900 230 130 4 7.7 × 10-6 0.068
PSL-K-11 32 5900 210 130 4 7.6 × 10-6 0.065
PSL-K-12 47 7800 260 160 4 10 × 10-6 0.076
PSL-K-12.7 50 7800 250 140 4 10 × 10-6 0.073
PSL-K-14 55 7800 220 140 4 13 × 10-6 0.083
PSL-K-15 95 12700 290 190 8 24 × 10-6 0.125
PSL-K-16 100 12700 270 180 8 27 × 10-6 0.130
PSL-K-17 110 12700 260 170 8 33 × 10-6 0.145
PSL-K-18 110 12700 240 170 8 32 × 10-6 0.140
PSL-K-19 120 12700 230 160 8 40 × 10-6 0.155
PSL-K-20 130 12700 220 160 8 39 × 10-6 0.150
PSL-K-22 210 19000 250 170 8 65 × 10-6 0.210
PSL-K-24 230 19000 230 160 8 76 × 10-6 0.220
PSL-K-25 240 19000 220 160 8 75 × 10-6 0.210
PSL-K-28 380 27000 220 160 14 203 × 10-6 0.390
PSL-K-30 400 27000 210 150 14 230 × 10-6 0.400
PSL-K-32 430 27000 190 140 14 260 × 10-6 0.425
PSL-K-35 630 36000 210 150 14 366 × 10-6 0.525
PSL-K-38 680 35700 210 160 14 426 × 10-6 0.580
PSL-K-40 720 36000 160 120 14 511 × 10-6 0.599
PSL-K-42 750 35700 170 130 14 561 × 10-6 0.657
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

【寸法】

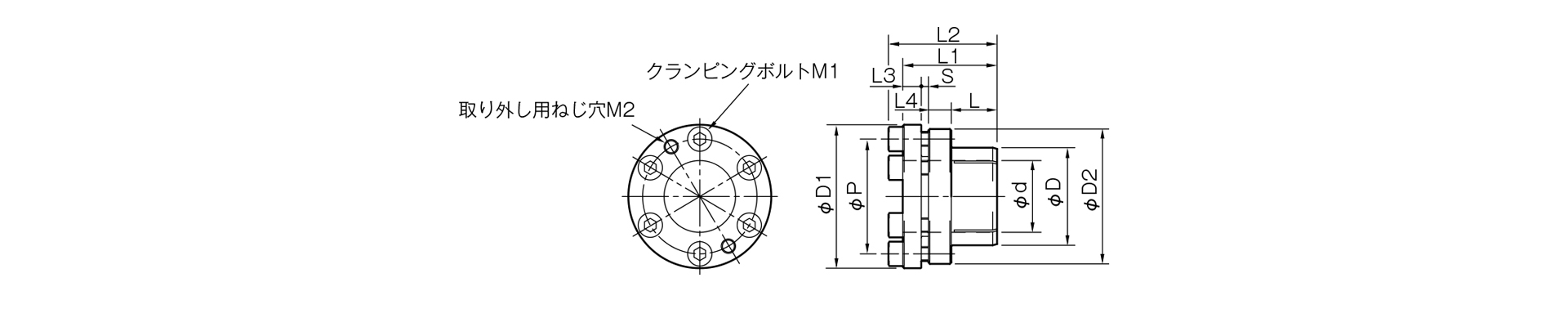

三木プーリのPSLモデルKタイプ摩擦式締結具（メカ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D D1 D2 P L L1 L2 L3 L4 S M1 M2
PSL-K-6 6 12 25 23 17 10 20 24 3.5 5 1.5 2-M4 × 8 2-M4
PSL-K-6.35 6.35 12 25 23 17 10 20 24 3.5 5 1.5 2-M4 × 8 2-M4
PSL-K-7 7 12 25 23 17 10 20 24 3.5 5 1.5 2-M4 × 8 2-M4
PSL-K-8 8 15 28 26 20 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-9 9 15 28 26 20 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-9.525 9.525 18 31 29 23 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-10 10 18 31 29 23 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-11 11 18 31 29 23 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-12 12 20 33 31 25 12 24 28 5 5 2 4-M4 × 10 2-M4
PSL-K-12.7 12.7 20 33 31 25 12 24 28 5 5 2 4-M4 × 10 2-M4
PSL-K-14 14 22 35 33 27 12 24 28 5 5 2 4-M4 × 10 2-M4
PSL-K-15 15 23 39 36 29 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-16 16 24 40 37 30 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-17 17 26 42 39 32 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-18 18 26 42 39 32 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-19 19 28 44 41 34 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-20 20 28 44 41 34 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-22 22 32 48 45 38 16 33 38 6.5 8 2.5 6-M5 × 14 2-M5
PSL-K-24 24 34 50 47 40 16 33 38 6.5 8 2.5 6-M5 × 14 2-M5
PSL-K-25 25 34 50 47 40 16 33 38 6.5 8 2.5 6-M5 × 14 2-M5
PSL-K-28 28 39 62 59 47 20 39 45 7.5 9 2.5 6-M6 × 16 2-M6
PSL-K-30 30 41 64 61 49 20 39 45 7.5 9 2.5 6-M6 × 16 2-M6
PSL-K-32 32 43 66 63 51 20 39 45 7.5 9 2.5 6-M6 × 16 2-M6
PSL-K-35 35 47 70 67 55 22 43 49 8 10 3 8-M6 × 18 2-M6
PSL-K-38 38 50 73 70 58 22 43 49 8 10 3 8-M6 × 18 2-M6
PSL-K-40 40 53 76 73 61 22 43 49 8 10 3 8-M6 × 18 2-M6
PSL-K-42 42 55 78 75 63 22 43 49 8 10 3 8-M6 × 18 2-M6
  • L、L1はクランピングボルトを締め付ける前の寸法です
  • 各ボルト、タップの呼びは数量-ねじの呼び×呼び長さです。

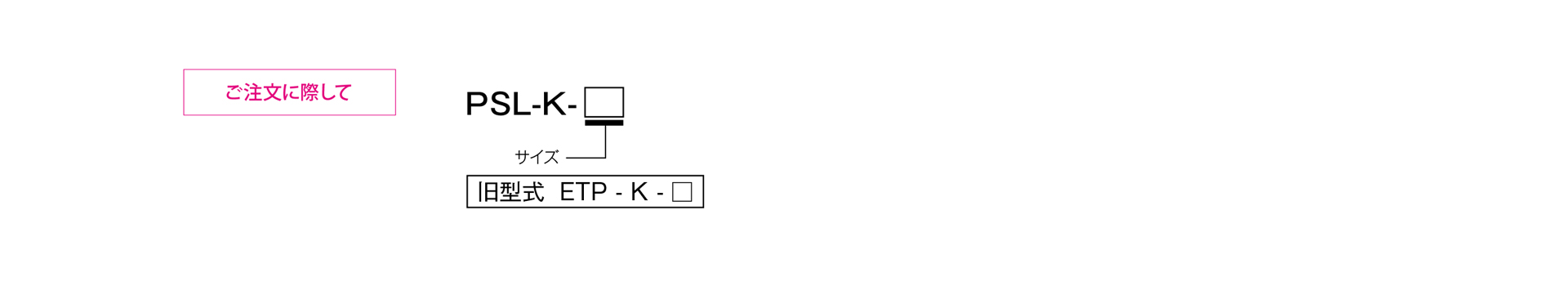

三木プーリのPSLモデル Kタイプ 摩擦式締結具（メカ方式）ご注文時の型式構成説明図
