DKMインダクションモータ（70mm）6w/10w/15w

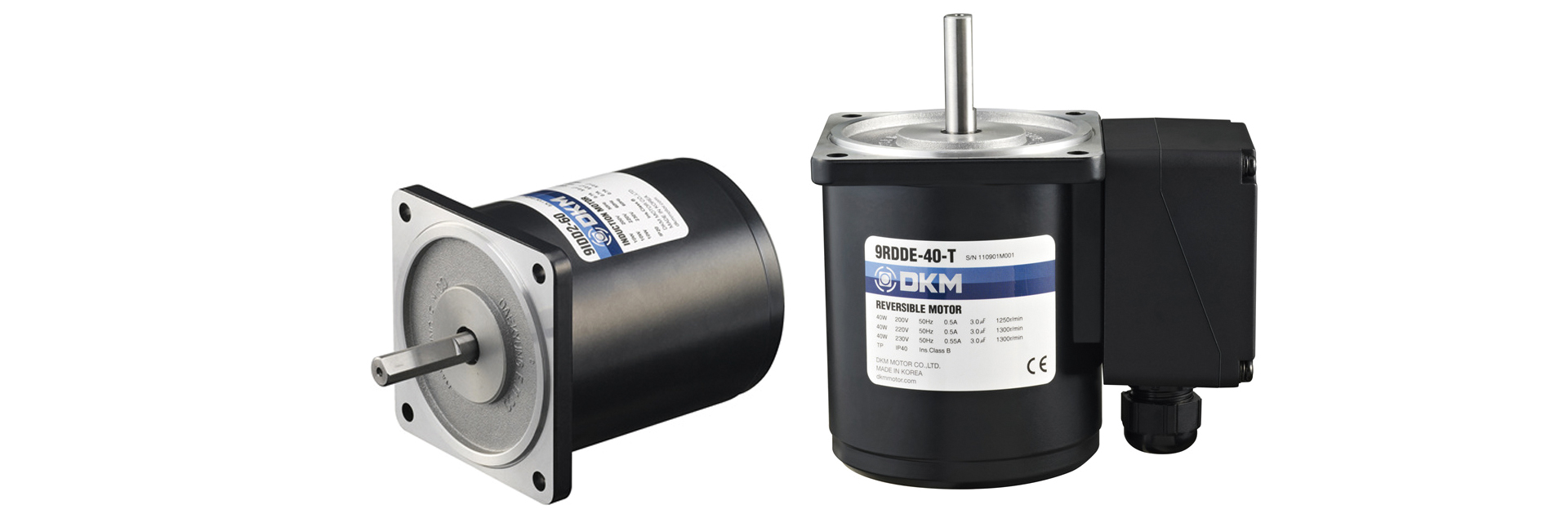

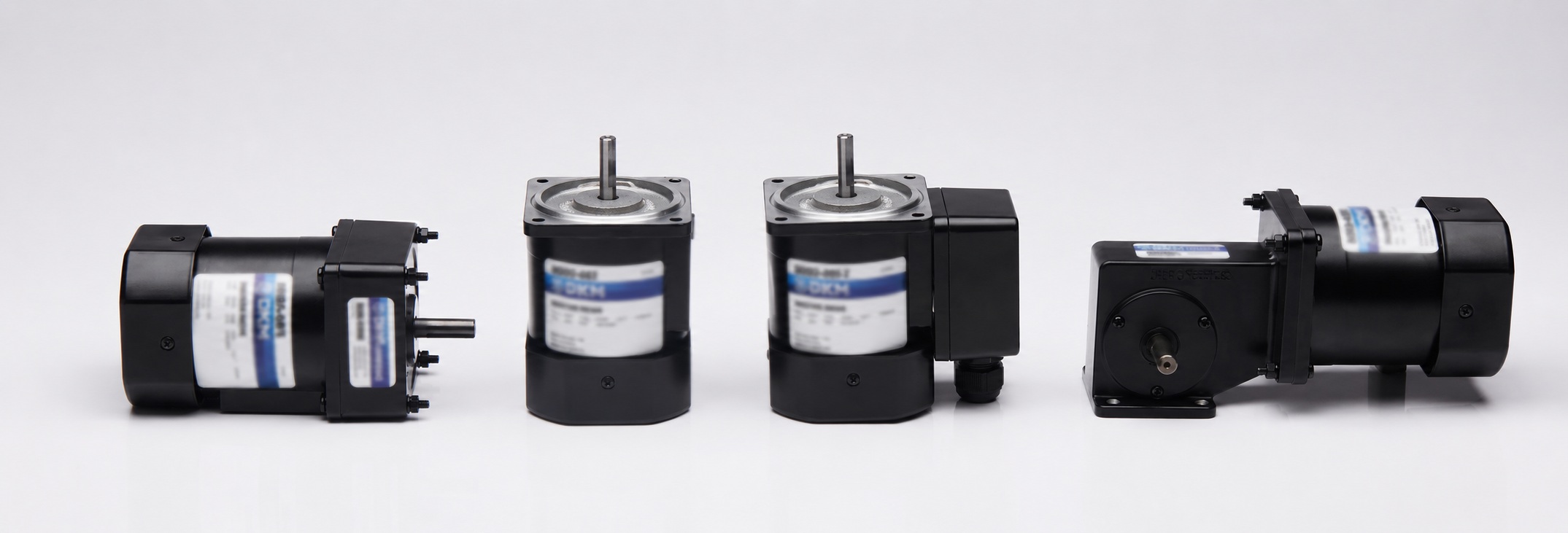

三木プーリのDKMモータ 7IDタイプインダクションモータ製品画像（取付角70mm・産業用交流モータ・伝動機器）

カタログダウンロード

取り付けサイズ70mm角、モータ出力6 W・10 W・15 Wのサイズです。電源は、単相 100V級・200V級をラインアップ。

※スマートフォンでは、表を正しくご覧いただくため、画面を横向きにしてご覧ください。

□70_6w

【 6w モータ仕様】

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
7ID【】（1 or A）-6□	7ID【】（1 or A）- 6□-T	6	単相110	60	4	連続	0.050	1600	0.26	0.037	2.5 / 250
7ID【】B - 6□	7ID【】B - 6□-T	6	単相100	50	4	連続	0.055	1300	0.28	0.045	3.0 / 250
7ID【】B - 6□	7ID【】B - 6□-T	6	単相100	60	4	連続	0.052	1600	0.24	0.037	3.0 / 250
7ID【】C - 6□	7ID【】C - 6□-T	6	単相200	50	4	連続	0.053	1300	0.17	0.045	0.8 / 450
7ID【】C - 6□	7ID【】C - 6□-T	6	単相200	60	4	連続	0.049	1600	0.14	0.037	0.8 / 450
7ID【】（2 or D）- 6 -□	7ID【】（2 or D）- 6 -□-T	6	単相220	60	4	連続	0.052	1600	0.15	0.037	0.7 / 450
7ID【】E - 6□	7ID【】E - 6□-T	6	単相220	50	4	連続	0.056	1300	0.14	0.045	0.7 / 450
7ID【】E - 6□	7ID【】E - 6□-T	6	単相240	50	4	連続	0.067	1300	0.16	0.045	0.7 / 450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
□には取付ける減速機のモデル・タイプ記号が入ります。

【 6w 減速機付き許容出力軸トルク】

インダクションモータ仕様					タイプ/ 減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/ 減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
□70	6	60	1600	0.037	7GBK	0.087	0.104	0.145	0.174	0.217	0.261	0.290	0.362	0.435	0.522	0.523	0.653	0.784	0.941	1.045	1.181	1.417	1.772	2.126	2.362	2.835	3.544	4.252	4.725
□70	6	50	1300	0.045	7GBK	0.107	0.128	0.178	0.214	0.268	0.321	0.357	0.446	0.535	0.642	0.643	0.804	0.965	1.158	1.286	1.454	1.745	2.181	2.617	2.908	3.489	4.361	4.900	4.900

4.9 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【 6w 寸法】

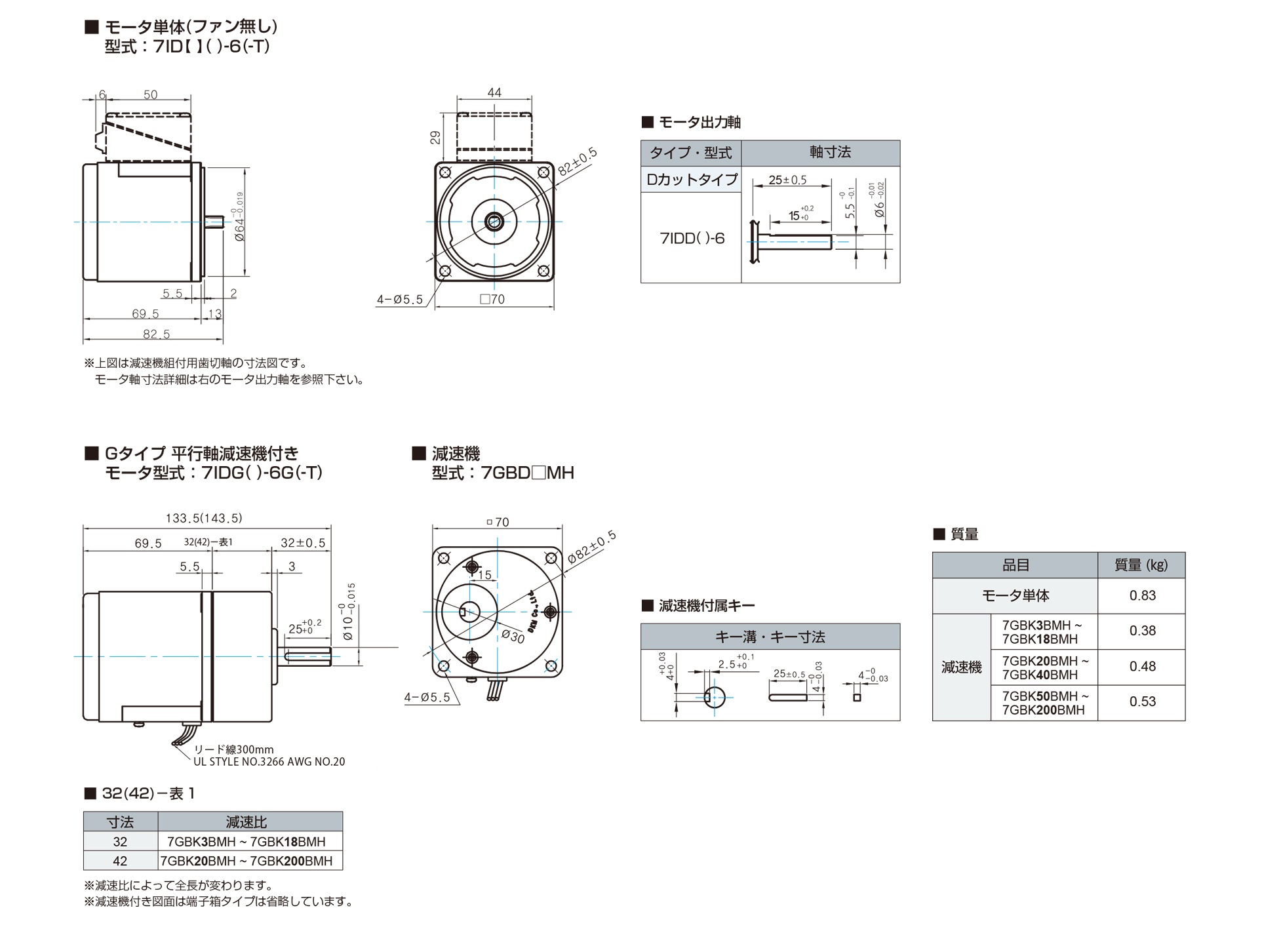

三木プーリのDKMモータ□706w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

□70_10w

【 10w モータ仕様】

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
7ID【】（1 or A）-10□	7ID【】（1 or A）- 10□-T	10	単相110	60	4	連続	0.058	1550	0.29	0.063	3.0 / 250
7ID【】B - 10□	7ID【】B - 10□-T	10	単相100	50	4	連続	0.068	1200	0.31	0.081	3.5 / 250
7ID【】B - 10□	7ID【】B - 10□-T	10	単相100	60	4	連続	0.065	1550	0.27	0.063	3.5 / 250
7ID【】C - 10□	7ID【】C - 10□-T	10	単相200	50	4	連続	0.069	1250	0.18	0.078	1.0 / 450
7ID【】C - 10□	7ID【】C - 10□-T	10	単相200	60	4	連続	0.066	1550	0.16	0.063	1.0 / 450
7ID【】（2 or D）- 10 -□	7ID【】（2 or D）- 10 -□-T	10	単相220	60	4	連続	0.078	1550	0.18	0.063	1.0 / 450
7ID【】E - 10□	7ID【】E - 10□-T	10	単相220	50	4	連続	0.063	1200	0.16	0.081	0.8 / 450
7ID【】E - 10□	7ID【】E - 10□-T	10	単相240	50	4	連続	0.076	1200	0.18	0.081	0.8 / 450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
( 　)には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
□には取付ける減速機のモデル・タイプ記号が入ります。

【 10w 寸法】

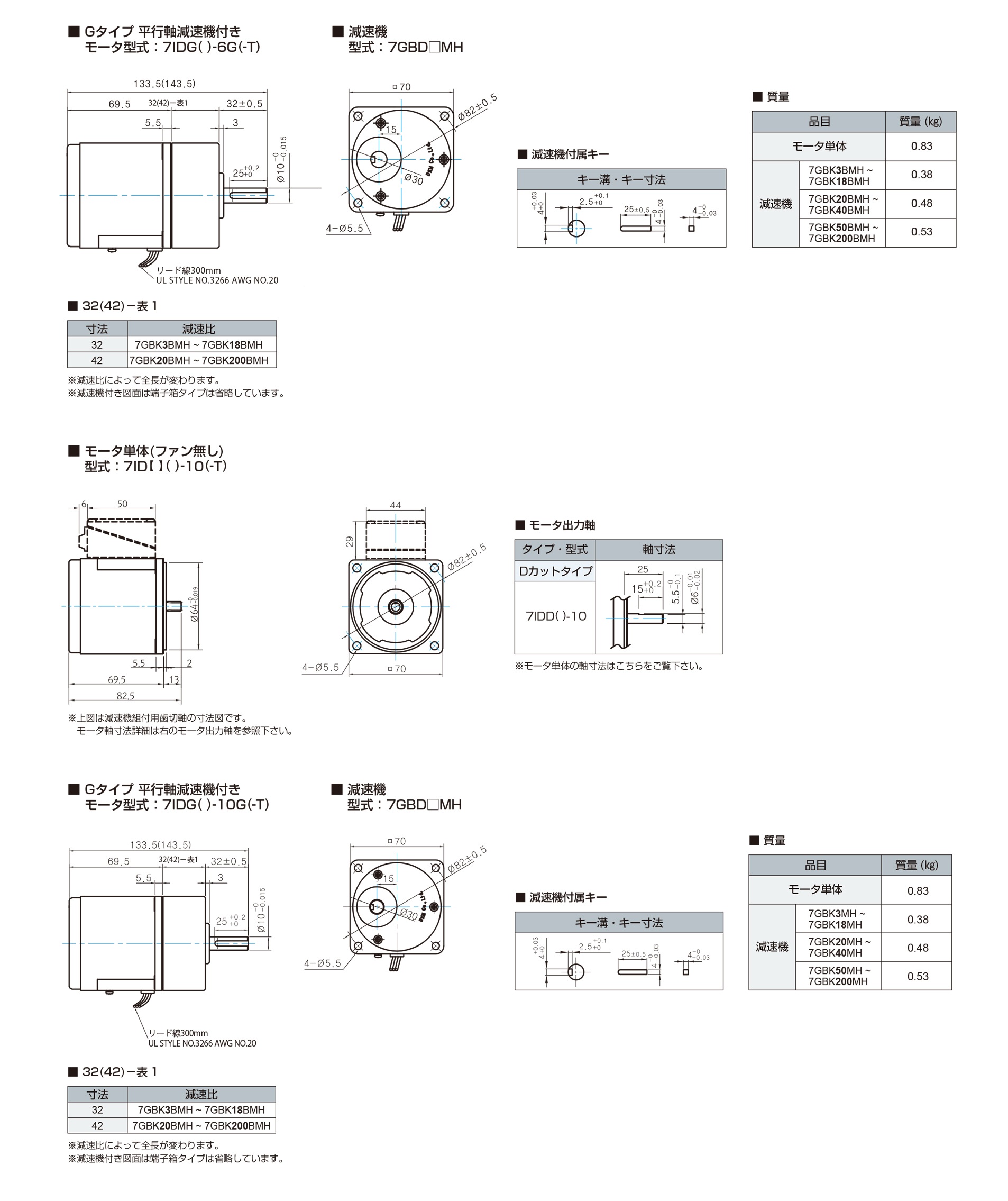

三木プーリのDKMモータ□70 10w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【 10w 減速機付き許容出力軸トルク】

インダクションモータ仕様					タイプ/ 減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/ 減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
□70	10	60	1550	0.063	7GBK	0.150	0.180	0.249	0.299	0.374	0.449	0.499	0.624	0.748	0.898	0.899	1.124	1.349	1.618	1.798	2.032	2.439	3.048	3.658	4.064	4.877	4.900	4.900	4.900
		50	1250	0.078	7GBK	0.186	0.223	0.309	0.371	0.464	0.557	0.619	0.773	0.928	1.113	1.115	1.394	1.672	2.007	2.230	2.520	3.024	3.780	4.536	4.900	4.900	4.900	4.900	4.900
		50	1200	0.081	7GBK	0.193	0.232	0.322	0.387	0.483	0.580	0.644	0.805	0.966	1.160	1.161	1.452	1.742	2.090	2.323	2.625	3.150	3.937	4.725	4.900	4.900	4.900	4.900	4.900

4.9 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

□70_15w

【 15w モータ仕様】

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
7ID【】（1 or A）-15□	7ID【】（1 or A）- 15□-T	15	単相110	60	4	連続	0.070	1550	0.33	0.094	3.5 / 250
7ID【】B - 15□	7ID【】B - 15□-T	15	単相100	50	4	連続	0.094	1250	0.36	0.117	5.0 / 250
7ID【】B - 15□	7ID【】B - 15□-T	15	単相100	60	4	連続	0.090	1550	0.37	0.094	5.0 / 250
7ID【】C - 15□	7ID【】C - 15□-T	15	単相200	50	4	連続	0.098	1250	0.20	0.117	1.2 / 450
7ID【】C - 15□	7ID【】C - 15□-T	15	単相200	60	4	連続	0.092	1550	0.19	0.094	1.2 / 450
7ID【】2（2 or D）- 15□	7ID【】（2 or D）- 15□-T	15	単相220	60	4	連続	0.102	1600	0.19	0.091	1.2 / 450
7ID【】E - 15□	7ID【】E - 15□-T	15	単相220	50	4	連続	0.094	1200	0.17	0.122	1.0 / 450
7ID【】E - 15□	7ID【】E - 15□-T	15	単相240	50	4	連続	0.112	1200	0.19	0.122	1.0 / 450
7ID【】（3 or G）- 15□	7ID【】（3 or G）- 15□-T	15	3相220	50	4	連続	0.320	1300	0.27	0.113	－
		15	3相220	60	4	連続	0.230	1550	0.22	0.094	－
		15	3相230	50	4	連続	0.360	1300	0.28	0.113	－
		15	3相230	60	4	連続	0.250	1550	0.24	0.094	－

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。
□には取付ける減速機のモデル・タイプ記号が入ります。

【 15w 寸法】

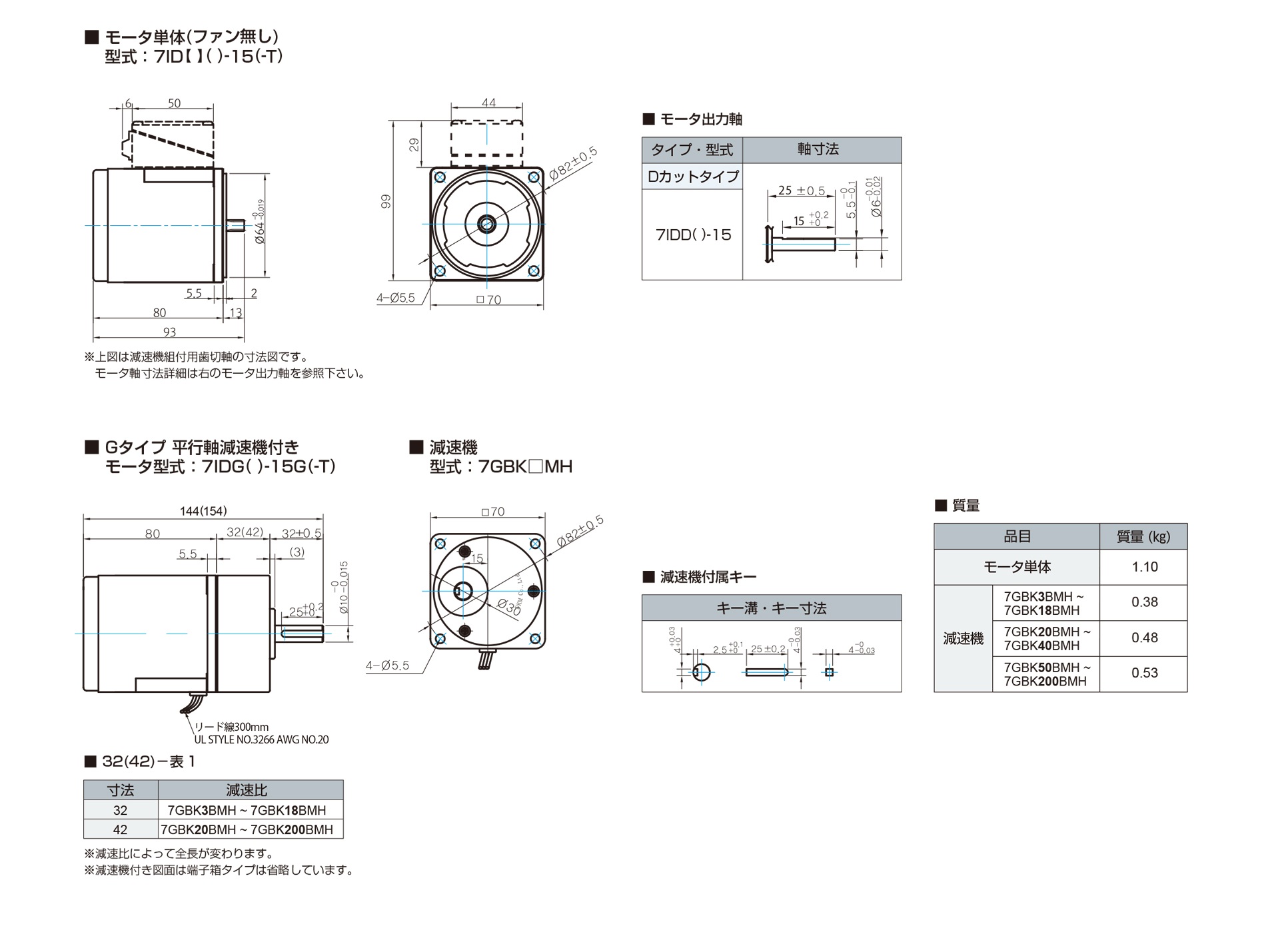

三木プーリのDKMモータ□70 15w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【 15w 減速機付き許容出力軸トルク】

インダクションモータ仕様					タイプ/ 減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/ 減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
□70	15	60	1600	0.091	7GBK	0.217	0.261	0.362	0.435	0.544	0.652	0.725	0.906	1.087	1.305	1.306	1.633	1.960	2.352	2.613	2.953	3.544	4.430	4.900	4.900	4.900	4.900	4.900	4.900
		60	1550	0.094	7GBK	0.224	0.269	0.374	0.449	0.561	0.673	0.748	0.935	1.122	1.347	1.349	1.686	2.023	2.428	2.697	3.048	3.658	4.572	4.900	4.900	4.900	4.900	4.900	4.900
		50	1300	0.113	7GBK	0.268	0.321	0.446	0.535	0.669	0.803	0.892	1.115	1.338	1.606	1.608	2.010	2.412	2.894	3.216	3.635	4.361	4.900	4.900	4.900	4.900	4.900	4.900	4.900
		50	1250	0.117	7GBK	0.278	0.334	0.464	0.557	0.696	0.835	0.928	1.160	1.392	1.670	1.672	2.090	2.508	3.010	3.345	3.780	4.536	4.900	4.900	4.900	4.900	4.900	4.900	4.900
		50	1200	0.122	7GBK	0.290	0.348	0.483	0.580	0.725	0.870	0.966	1.208	1.450	1.740	1.742	2.177	2.613	3.136	3.484	3.937	4.725	4.900	4.900	4.900	4.900	4.900	4.900	4.900

4.9 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

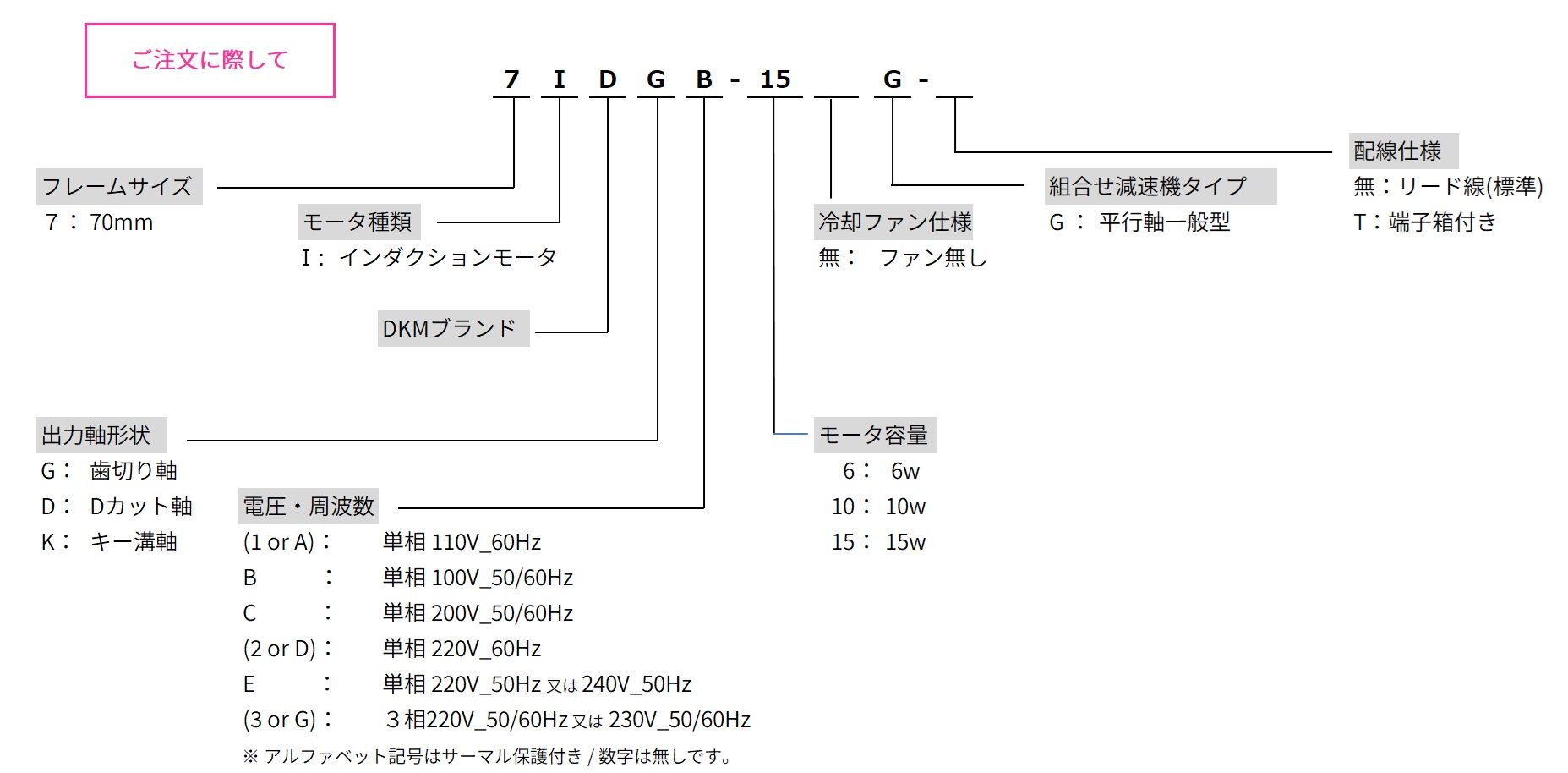

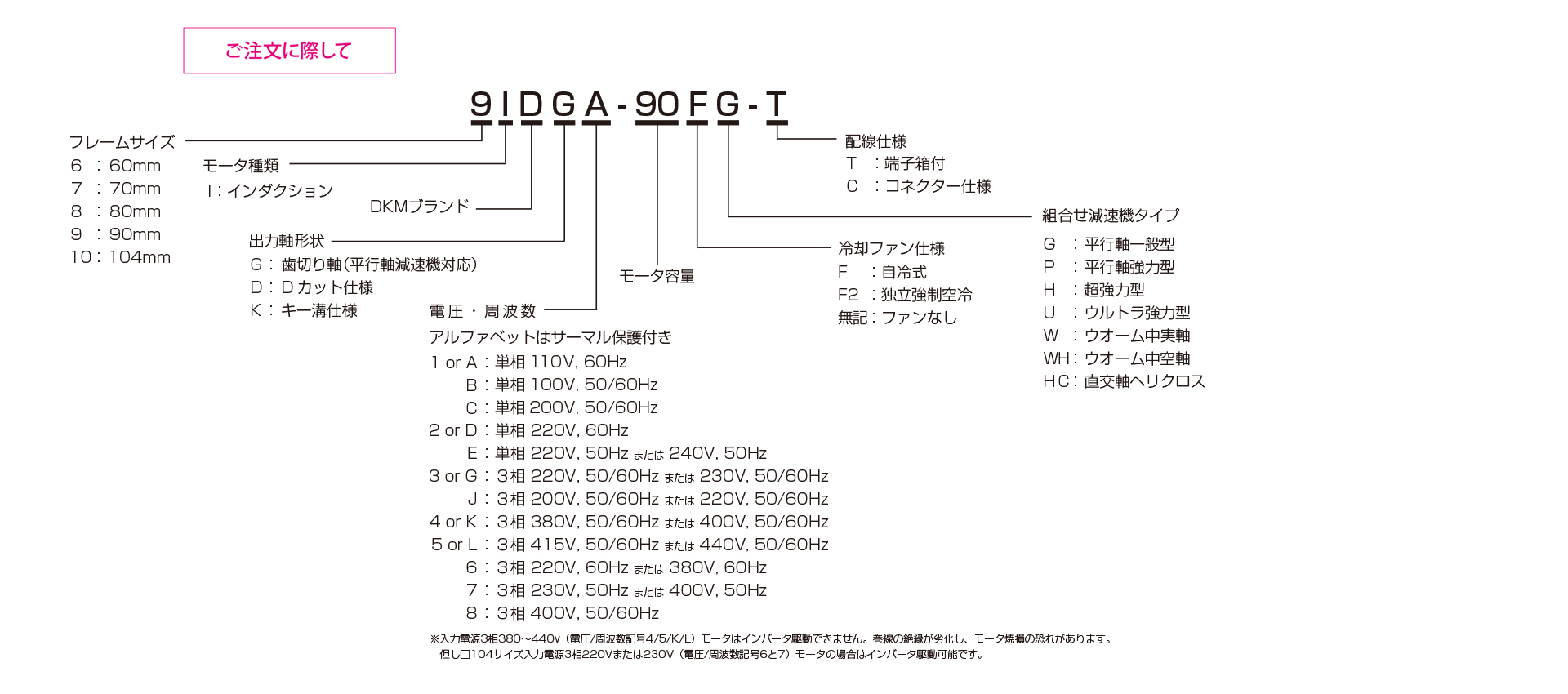

三木プーリのDKMモータ □70仕様インダクションモータご注文時の型式構成説明図
