RWPモデル（変速機組み込みタイプ）

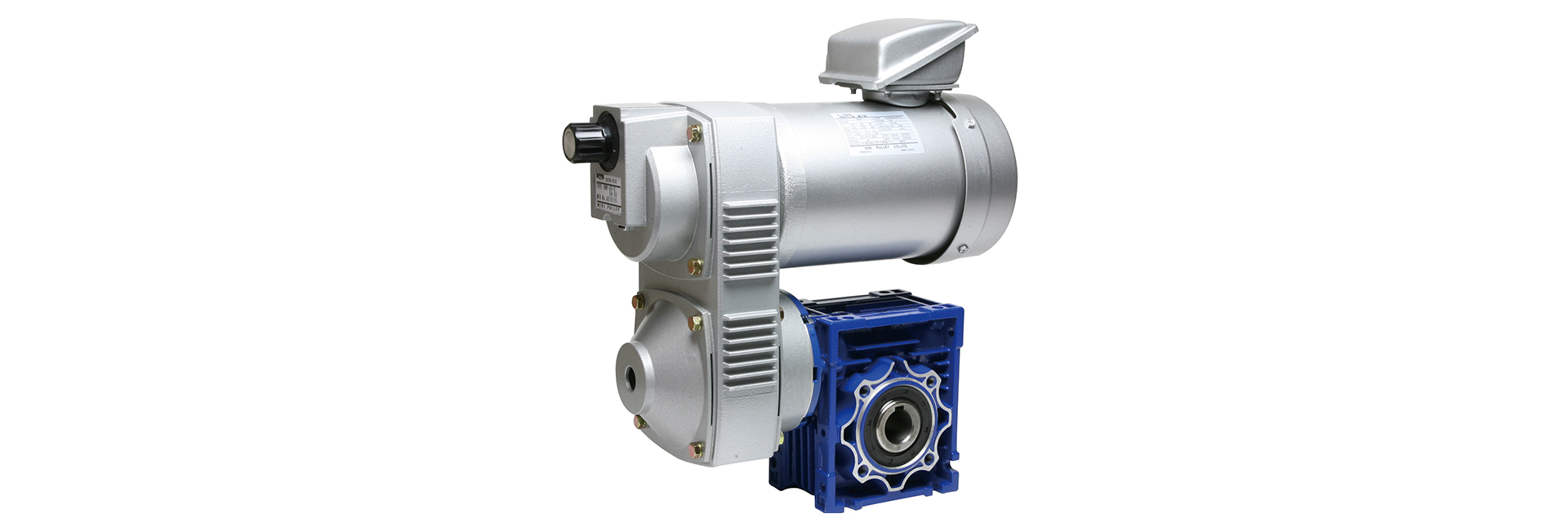

三木プーリのRWPタイプ 変速機付き中空軸ギヤードモータ製品画像（可変速対応・速度制御・産業用駆動源）
カタログ ダウンロード
取扱説明書 ダウンロード
中空軸ギヤードモータにベルト式無段変速機を組み込んだモデルで、従来のベルト式無段変速機に比べ約30%軽く、20%小さくなりました。（弊社0.4kWモデル比）インバータの不得意な低速域での高トルク運転も可能です。

【仕様1】

型　式 モータ出力[kW] 極数 電源 電圧[V]/周波数[Hz] 減速機枠番 減速比率 質量[kg]
10 20 30 40 50 60
RWP-02-□-40-□-IE1 0.2 4 三相 200/50、200・220/60 40 1/10 1/20 1/30 1/40 1/50 1/60 10.7
RWP-04-□-50-□-IE1 0.4 4 三相 200/50、200・220/60 50 1/10 1/20 1/30 1/40 1/50 1/60 15.4
RWP-07-□-63N-□-IE3 0.75 4 三相 200/50、200・220/60 63N 1/10 1/20 1/30 1/40 1/50 1/60 27.3
RWP-15-□-75N-□-IE3 1.5 4 三相 200/50、200・220/60 75N 1/10 1/20 1/30 1/40 1/50 1/60 39.9
  • 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】

型式 周波数[Hz] 各減速比率における出力軸回転速度[min^-1]と出力軸トルク[N･m]
1/10 1/20 1/30 1/40 1/50 1/60
50 50～200 25～100 17～68 12.5～50 10～40 8.5～34
60 60～240 30～120 20～80 15～60 12～48 10～40
RWP-02-□-40-□-IE1 50 14.2～6.7 25.2～12.3 33.5～17 41～20.8 45～25.2 46～28.8
60 13.6～5.1 24.1～9.4 32.1～13.1 39.4～16.1 45～19.5 45～22
RWP-04-□-50-□-IE1 50 29.2～13.6 53.3～25 71～35 84.4～43.5 91～51.2 83～57.6
60 26.4～11.2 48.8～20.5 64.4～28.9 79.2～36.4 85～42.9 80～47.6
RWP-07-□-63N-□-IE3 50 55.9～25.8 101～48.6 130～66.6 163～84 173～99 160～112
60 50.8～20.9 91.8～39.4 121～54 154～69.1 168～81.6 155～93.6
RWP-15-□-75N-□-IE3 50 113～53.9 207～103 277～141 280～181 250～190 240～180
60 103～44 191～86 260～116 270～148 240～170 235～160
  • 3.順不同リスト(米印)-2

【寸法】

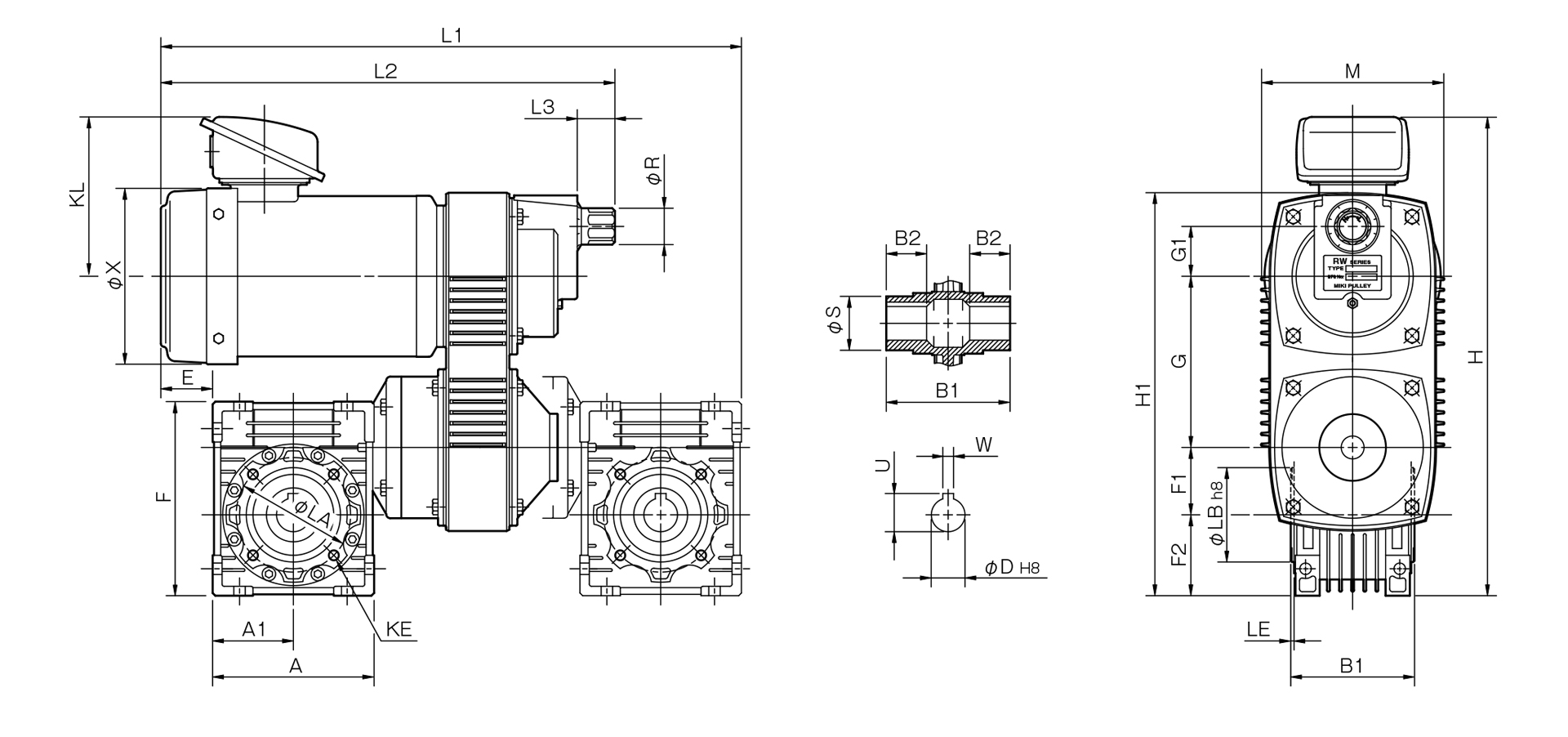

三木プーリの変速機付き中空軸ギヤードモータRWPモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]

型　式 本体寸法 出力部寸法
A A1 E F F1 F2 G G1 H H1 KL L1 L2 L3 M R X KE LA LB LE S B1 B2 D U W
RWP-02-□-40-□-IE1 100 50 43 121.5 40 50 115 35 323 258 118 384 311 28 115 27 131 4-M6-8 75 60 2.5 30 78 26 18 20.8 6
RWP-04-□-50-□-IE1 120 60 38.5 144 50 60 127 37 355 299 118 432.5 337.5 28 136 27 131 4-M8-9 85 70 2.5 40 92 30 25 28.3 8
RWP-07-□-63N-□-IE3 144 72 11.5 179 63 72 156 45 419.5 367 128.5 510.5 390.5 41 168 37 162 8-M8-11 95 80 3 45 112 36 25 28.3 8
RWP-15-□-75N-□-IE3 178 89 -3 209 75 86 176 60 478 427 141 598 450.5 41 200 37 187 8-M8-12 115 95 3 50 120 40 28 31.3 8
  • 出力部タップ穴KE寸法は、数量-ねじの呼び-ねじ深さで、数量は片側の数量です。

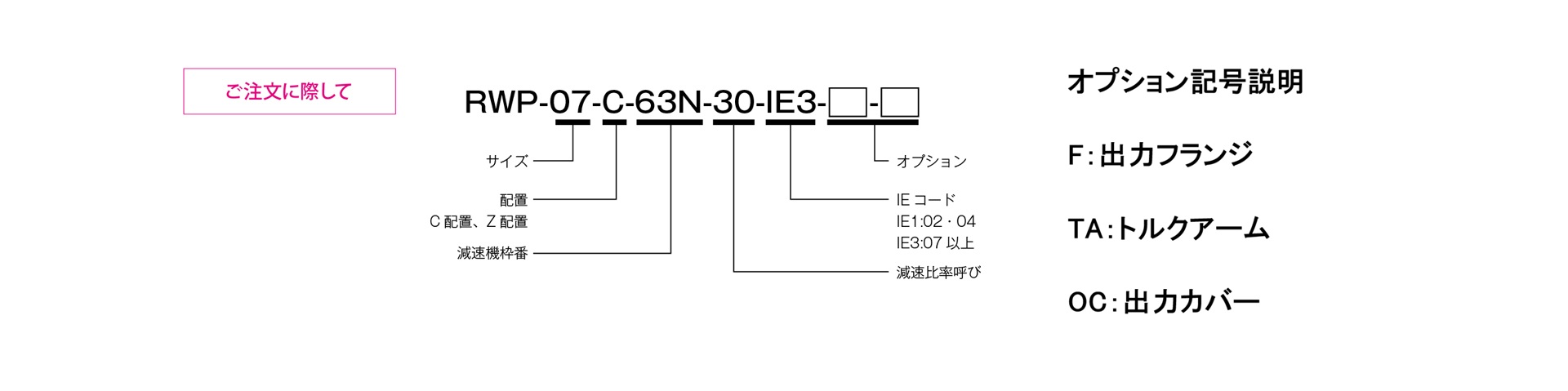

三木プーリのRWPモデル 変速機付き中空軸ギヤードモータ ご注文時の型式構成説明図
