AXMモデル

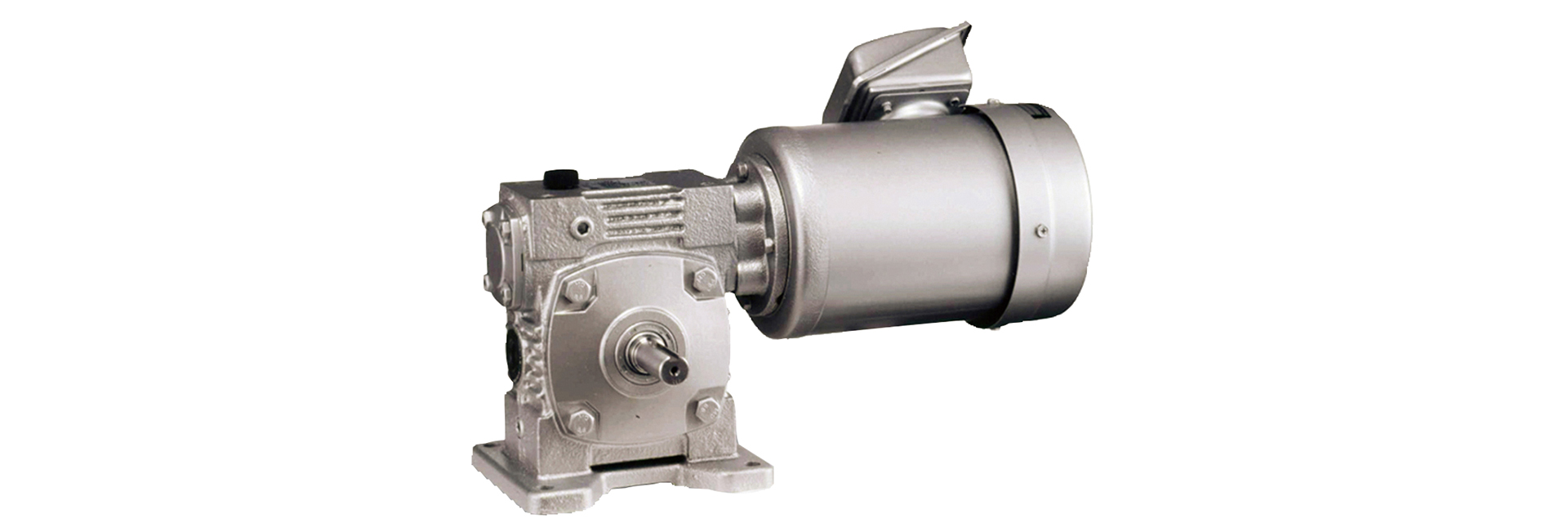

三木プーリのAXMタイプ 中実軸ギヤードモータ製品画像（減速機一体型・高トルク伝達・産業用モータ）
カタログ ダウンロード
取扱説明書 ダウンロード
モータ出力0.2kW～1.5kW（4極）のウオーム減速機を採用した中実軸ギヤードモータです。B14フランジモータの採用で、きわめてコンパクトな設計のため機械装置の省スペース化が図れます。

【仕様1】

型　式 モータ出力[kW] 極数 電源 電圧[V]/周波数[Hz] 減速機枠番 減速比率 質量[kg]
10 20 30 40 50 60
AXM-02-50N-□-□-IE1 0.2 4 三相 200/50、200・220/60 50 1/10 1/20 1/30 1/40 1/50 1/60 14
AXM-04-60N-□-□-IE1 0.4 4 三相 200/50、200・220/60 60 1/10 1/20 1/30 1/40 1/50 1/60 17
AXM-07-70N-□-□-IE3 0.75 4 三相 200/50、200・220/60 70 1/10 1/20 1/30 1/40 1/50 1/60 32
AXM-15-80N-□-□-IE3 1.5 4 三相 200/50、200・220/60 80 1/10 1/20 1/30 1/40 1/50 1/60 43
  • 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】

型式 周波数[Hz] 各減速比率における出力軸回転速度 [min^-1]と出力軸トルク [N･m]
1/10 1/20 1/30 1/40 1/50 1/60
回転速度 トルク 回転速度 トルク 回転速度 トルク 回転速度 トルク 回転速度 トルク 回転速度 トルク
AXM-02-50N-□-□-IE1 50 143 10.7 71.5 18.7 47.7 26.2 35.8 30.3 28.6 36.7 23.8 40.9
60 171.5 9.1 85.8 16 57.2 22.6 42.9 26.4 34.3 32.1 28.6 35.9
AXM-04-60N-□-□-IE1 50 142.5 21.7 71.3 39.5 47.5 54.1 35.6 66.4 28.5 75.4 23.8 75.5
60 171 18.3 85.5 33.6 57 46.4 42.8 57.2 34.2 64.6 28.5 70.9
AXM-07-70N-□-□-IE3 50 144 41.3 72 76.9 48 105 36 133 28.8 112 24 114
60 172.5 34.6 86.3 65.1 57.5 88.1 43.1 114 34.5 105 28.8 106
AXM-15-80N-□-□-IE3 50 145 84.8 72.5 156 48.3 215 36.3 193 29 191 24.2 162
60 174 71.5 87 132 58 183 43.5 179 34.8 177 29 151
  • 出力軸回転速度および出力軸トルクは200V/50･60Hz定格負荷時の値です。ただし、出力軸トルクは減速機の許容値で抑えられている場合もあります。

【寸法】

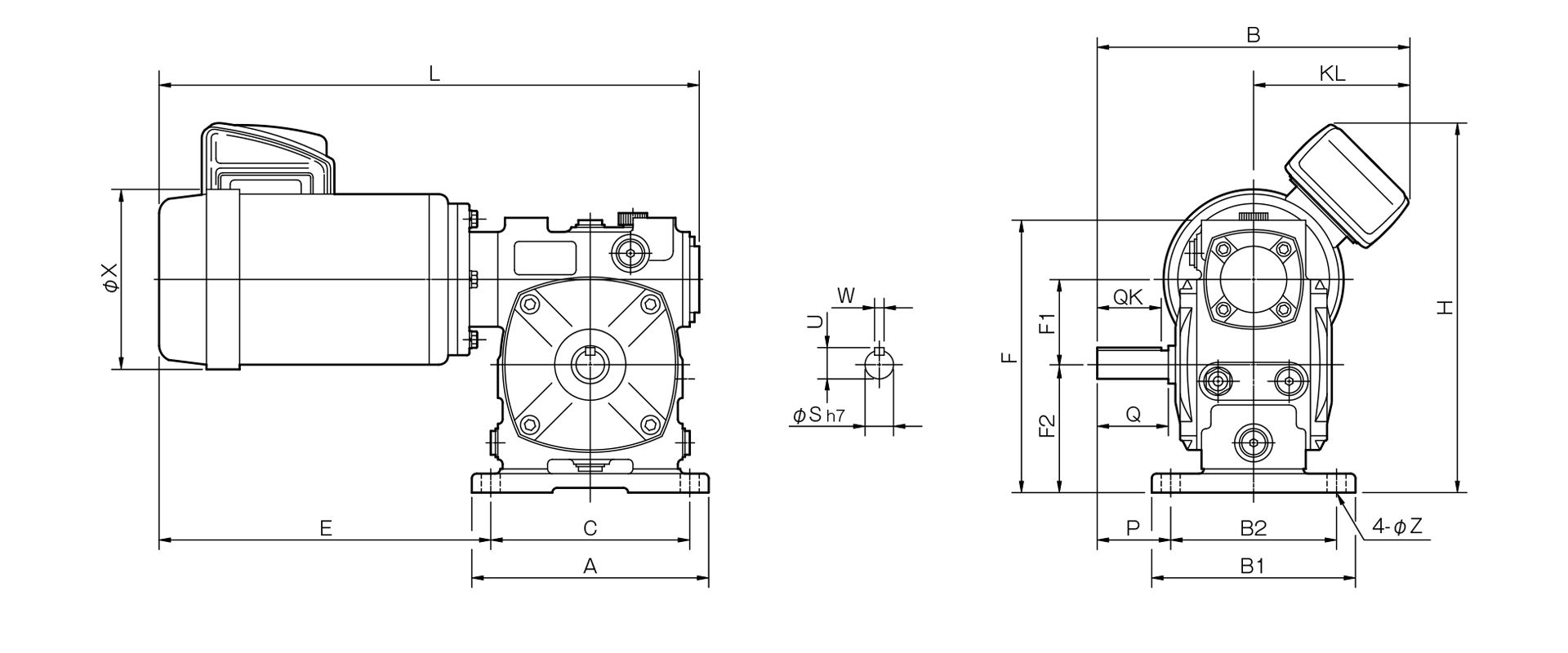

三木プーリの中実軸ギヤードモータAXMモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型　式 本体寸法 出力部寸法
A B B1 B2 C E F F1 F2 H KL L P X Z Q QK S U W
AXM-02-50N-□-□-IE1 142 204 124 100 118 221.5 165 50 80 239 109 351.5 45 131 10 40 35 17 19 5
AXM-04-60N-□-□-IE1 165 219 143 115 140 233 192 60 90 258 109 385.5 52.5 131 12 50 45 22 24.5 6
AXM-07-70N-□-□-IE3 190 246.5 160 130 160 270.5 225 70 105 291.5 116.5 445.5 65 162 14 60 55 28 31 8
AXM-15-80N-□-□-IE3 220 265 170 140 190 295.5 252 80 112 317 125 494 70 187 14 65 60 32 35 10
  • 4.順不同リスト(米印)-2

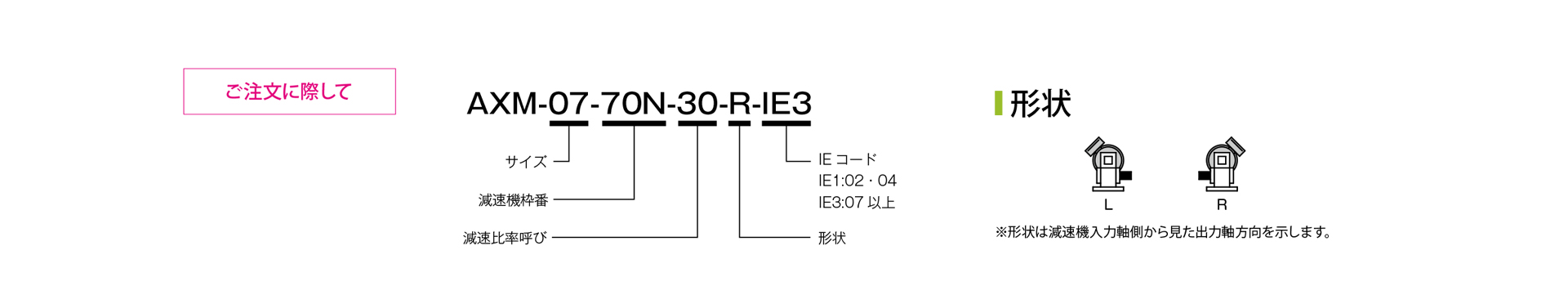

三木プーリのAXMモデル 中実軸ギヤードモータ ご注文時の型式構成説明図
