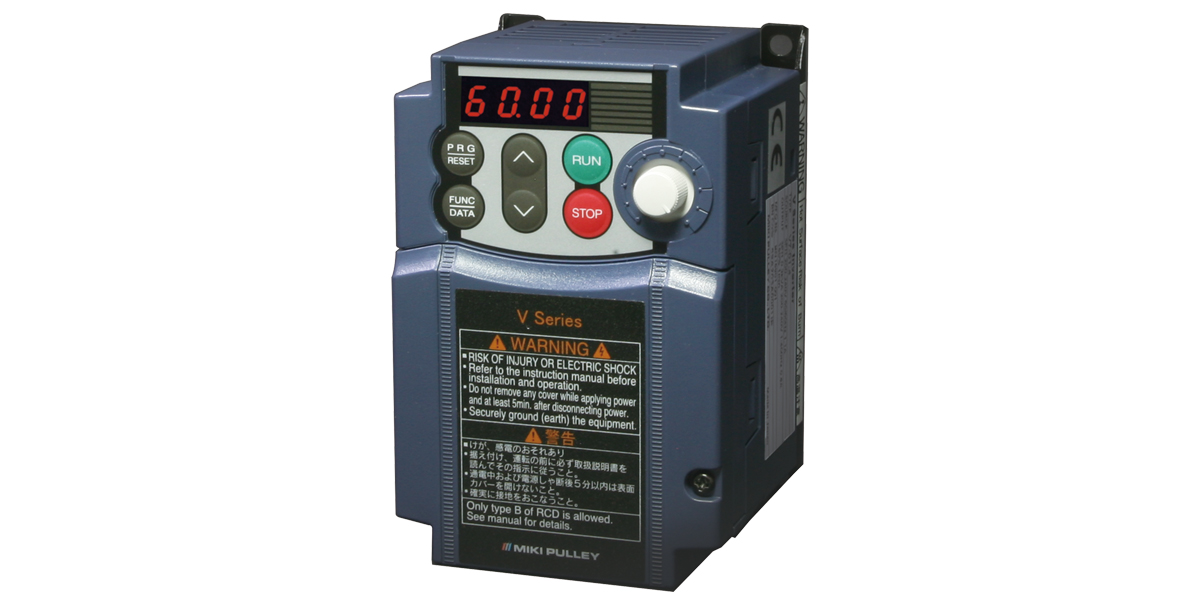

V7モデル
小容量の多様なニーズに最適な機能を搭載。周波数設定は、タッチパネルでの↑↓キー、ボリュームまたは、アナログ信号入力などに対応。出力周波数は最大400Hzまで設定が可能です。また、高始動トルク150％以上と独自のトルクブースト機能を内蔵。横行搬送機械に最適な性能を実現しました。
【仕様】
| 型式 | V7-01-4 | V7-02-4 | V7-04-4 | V7-07-4 | V7-15-4 | V7-22-4 | V7-37-4 | |
|---|---|---|---|---|---|---|---|---|
| 出力定格 | 定格容量[kVA] | 0.3 | 0.57 | 1.1 | 1.9 | 3.0 | 4.2 | 6.5 |
| 電圧[V] | 三相 200～240V (AVR 機能付き) | |||||||
| 定格電流[A] | 0.8(0.7) | 1.5(1.4) | 3.0(2.5) | 5.0(4.2) | 8.0(7.0) | 11.0(10.0) | 17.0(16.5) | |
| 過負荷電流定格 | 定格出力電流の150%-1min 200%-0.5s | |||||||
| 定格周波数[Hz] | 50・60 | |||||||
| 入力電源 | 相数・電圧・周波数 | 三相 200～240V 50/60Hz | ||||||
| 電圧・周波数許容変動 | 電圧：+10～-15%(相間アンバランス率：2%以内) 周波数：+5～-5% | |||||||
| 定格入力電流（DCR付き）[A] | 0.57 | 0.93 | 1.6 | 3.0 | 5.7 | 8.3 | 14.0 | |
| 定格入力電流（DCRなし）[A] | 1.1 | 1.8 | 3.1 | 5.3 | 9.5 | 13.2 | 22.2 | |
| 所要電源容量[kVA] | 0.2 | 0.3 | 0.6 | 1.1 | 2.0 | 2.9 | 4.9 | |
| 制動 | 制動トルク[%] | 150 | 150 | 100 | 100 | 50 | 30 | 30 |
| 直流制動 | 制動開始周波数：0.0～60.0Hz 制動時間：0.0 ～30.0s 制動レベル：0～100% | |||||||
| 制動トランジスタ | - | 内蔵 | ||||||
| 構造・方式 | 適合安全規格 | UL508C IEC 61800-5-1:2007 | ||||||
| 保護構造(IEC60529) | IP20 閉鎖形 UL open type | |||||||
| 冷却方式 | 自冷 | ファン冷却 | ||||||
| 環境 | 使用雰囲気 | 屋内 腐食性ガス、引火性ガス、塵埃、オイルミストのないこと（汚染度2(IEC 60664-1:2007)）また、直射日光のないこと | ||||||
| 周囲温度[℃] | 開放 -10～50 | |||||||
| 周囲湿度 | 5～95%RH | |||||||
| 標高 | 1000以下出力低減なし、～1500m以下：0.97、～2000m以下：0.95、～2500m以下：0.91、～3000以下：0.88 | |||||||
| 振動 | 3mm：2～9Hz未満、9.8m/s2:9～20Hz未満、2m/s2:20～55Hz未満、1m/s2:55～200Hz未満 | |||||||
| 保存温度[℃] | -25～70 | |||||||
| 保存湿度 | 5～95%RH | |||||||
- ※出力定格電流はキャリア周波数（機能コードF26）を3kHz以下に設定した場合を示します。キャリア周波数4kHz以上、または周囲温度が40℃を超えて使用する場合は()内の電流以下でご使用ください。

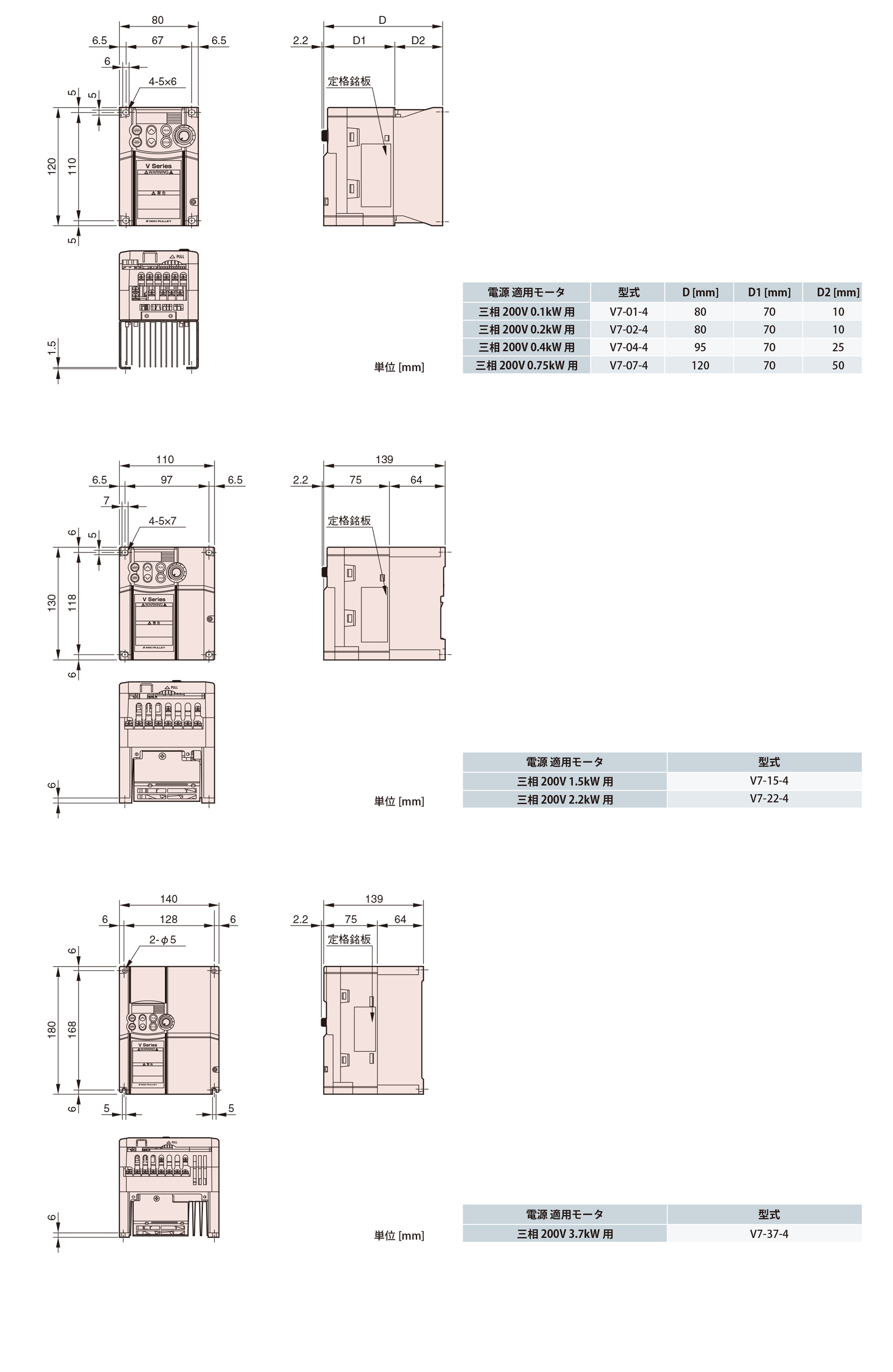

【寸法】
