AB-I ステンレスタイプ

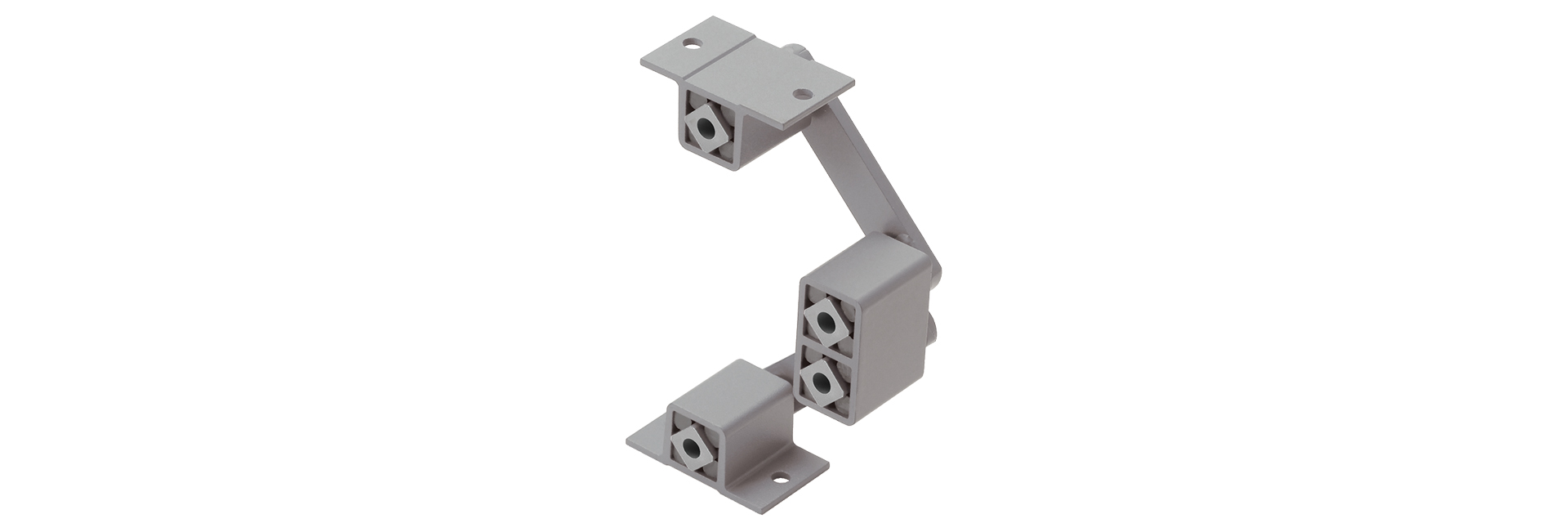

三木プーリの揺動マウント AB-Iタイプ 製品画像（改良型揺動マウント・防振支持・産業用）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
振動コンベアー、振動ふるい機を構成する揺動マウントをサスペンションユニットで構成することができます。振動モータを使った振動コンベアーや振動ふるい機のマウントなど、加振力を効率よく伝達し、床など外部への振動を吸収します。本体材質にステンレスを用いて耐食性を向上させたモデルです。

【仕様】

AB-I 仕様表
型式 使用荷重範囲[N] 動的ばね定数[N/mm] 質量［kg］
垂直方向 水平方向
AB-I-15 70〜180 10 6 0.9
AB-I-18 120-350 20 14 1.7
AB-I-27 250-800 40 25 3.3
AB-I-38 600-1600 60 30 7.6
AB-I-45 1200-3000 100 50 13.5
AB-I-50 2500-6000 190 85 21.9
AB-I-50-2 4200-10000 320 140 35
  • 動的ばね定数は、定格荷重時で周波数が960min-1、振幅が8mm時のデータです。

【寸法】

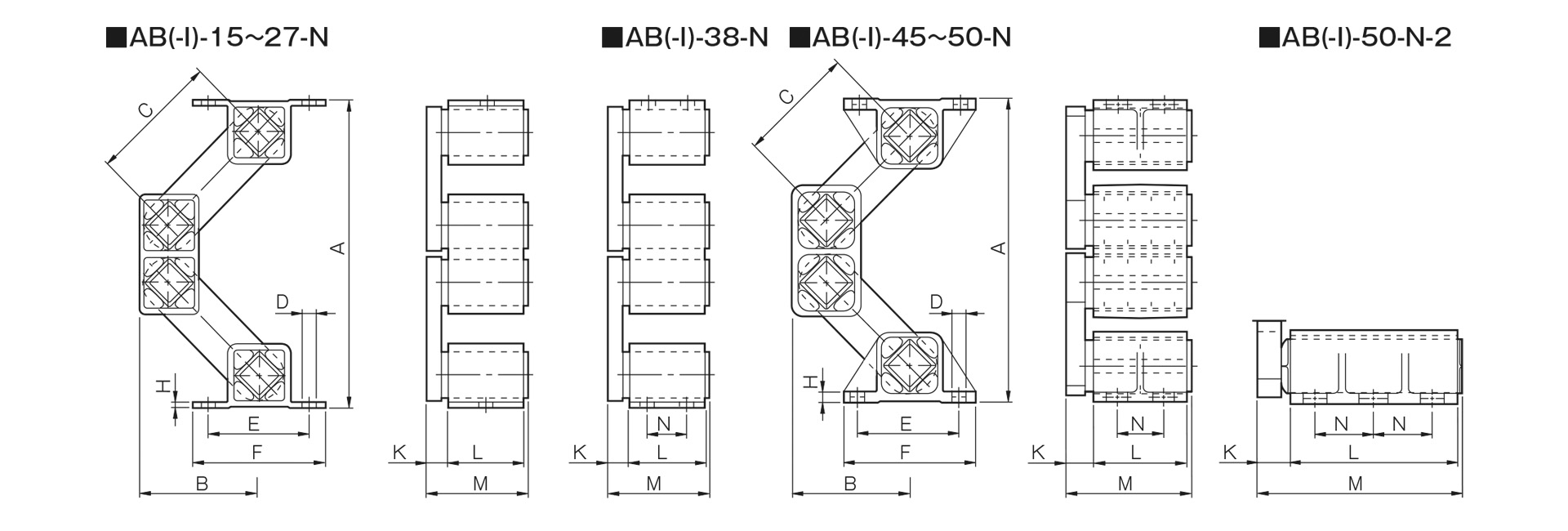

三木プーリの揺動マウントAB-Iモデル寸法図 外形寸法および取付寸法を示す寸法図
AB-I 寸法表
単位［mm］
型式 A
無負荷時		 A
最大荷重時		 B
無負荷時		 B
最大荷重時		 C D E F H K L M N
AB-I-15 168 114 70 88 80 7×10 50 65 3 10 40 52 －
AB-I-18 208 146 88 109 100 9×15 60 80 3.5 14 50 67 －
AB-I-27 235 170 94 116 100 11×20 80 105 4.5 17 60 80 －
AB-I-38 305 225 120 147 125 13×20 100 125 6 21 80 104 40
AB-I-45 353 257 137 168 140 13×26 115 145 8 28 100 132 58
AB-I-50 380 277 150 184 150 17×27 130 170 12 35 120 160 60
AB-I-50-2 380 277 150 184 150 17×27・17×33 130 170 12 40 200 245 70
  • AB-I-50-2のD寸法は、3つある取り付け穴の内、中央の穴のみ17×33となります。

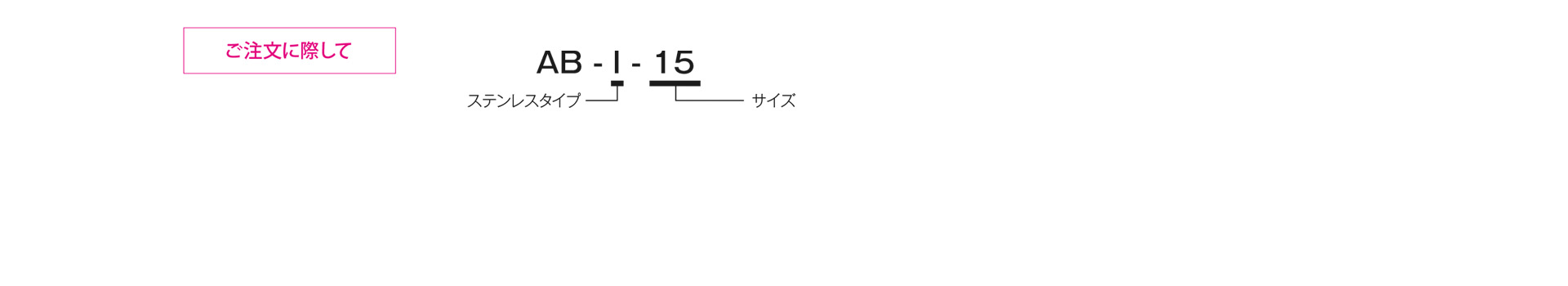

三木プーリのAB-Iモデル 揺動マウント ご注文時の型式構成説明図
