RSTモデル

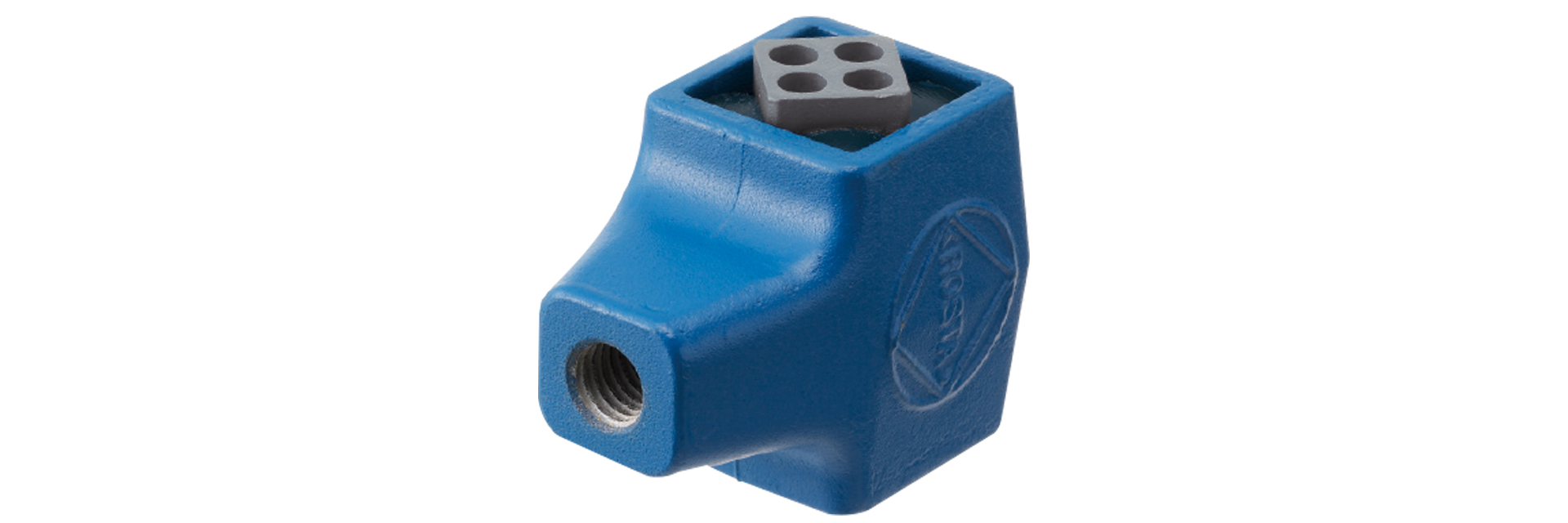

三木プーリの揺動マウント RSTタイプ 製品画像（揺動低減・衝撃吸収・防振機器）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
振動コンベアー、振動ふるい機を構成する揺動マウント・揺動ドライブヘッドをサスペンションユニットで構成することができます。揺動マウントAUモデルを使用した揺動運動をスムーズに伝達できるロッドエンドです。

【仕様】

型式 最大許容加速力 F[N] ±5°における許容周波数[min^-1] 質量［kg］
RST-18-R 400 600 0.2
RST-18-L 400 600 0.2
RST-27-R 1000 560 0.4
RST-27-L 1000 560 0.4
RST-38-R 2000 530 1.1
RST-38-L 2000 530 1.1
RST-45-R 3500 500 1.8
RST-45-L 3500 500 1.8
RST-50-R 6000 470 5.5
RST-50-L 6000 470 5.5
RST-60-N-R 13000 440 15.6
RST-60-N-L 13000 440 15.6
RST-80-N-R 27000 380 36.7
  • ±5°における許容周波数[min-1]は、ゼロから両側に5°揺動させた場合です。
  • 許容ねじり角度は±5°です。
  • RST-60-N-R、L、RST-80-N-R は受注生産品です。

【寸法】

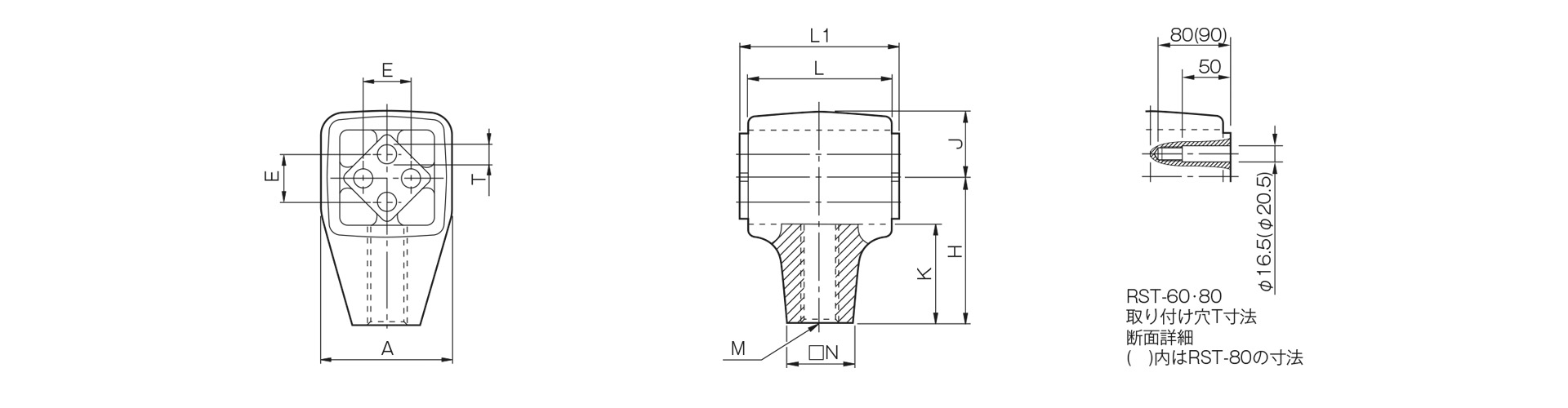

三木プーリの揺動マウントRSTモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A E H J K L L1 N T M
RST-18-R 39 12±0.3 45 20 31.5 50 55　0^-0.3 22 φ6＋0.50 M12
RST-18-L 39 12±0.3 45 20 31.5 50 55　0^-0.3 22 φ6＋0.50 M12
RST-27-R 54 20±0.4 60 27 40.5 60 65　0^-0.3 28 φ8＋0.50 M16
RST-27-L 54 20±0.4 60 27 40.5 60 65　0^-0.3 28 φ8＋0.50 M16
RST-38-R 74 25±0.4 80 37 53 80 90　0^-0.3 42 φ10＋0.50 M20
RST-38-L 74 25±0.4 80 37 53 80 90　0^-0.3 42 φ10＋0.50 M20
RST-45-R 89 35±0.5 100 44 67 100 110　0^-0.3 48 φ12＋0.50 M24
RST-45-L 89 35±0.5 100 44 67 100 110　0^-0.3 48 φ12＋0.50 M24
RST-50-R 93 40±0.5 105 47 69.5 120 130　0^-0.3 60 M12×40 M36
RST-50-L 93 40±0.5 105 47 69.5 120 130　0^-0.3 60 M12×40 M36
RST-60-N-R 117 45 130 59 85 200 210　±0.2 80 M16 M42
RST-60-N-L 117 45 130 59 85 200 210　±0.2 80 M16 M42
RST-80-N-R 150 60 160 77 100 300 310　±0.2 90 M20 M52

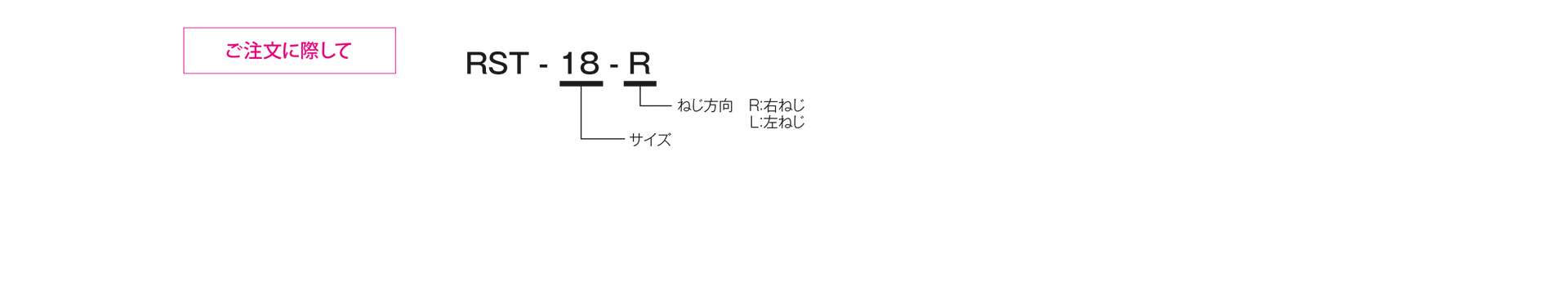

三木プーリのRSTモデル 揺動マウント ご注文時の型式構成説明図
