TT（01）2軸突合せタイプ

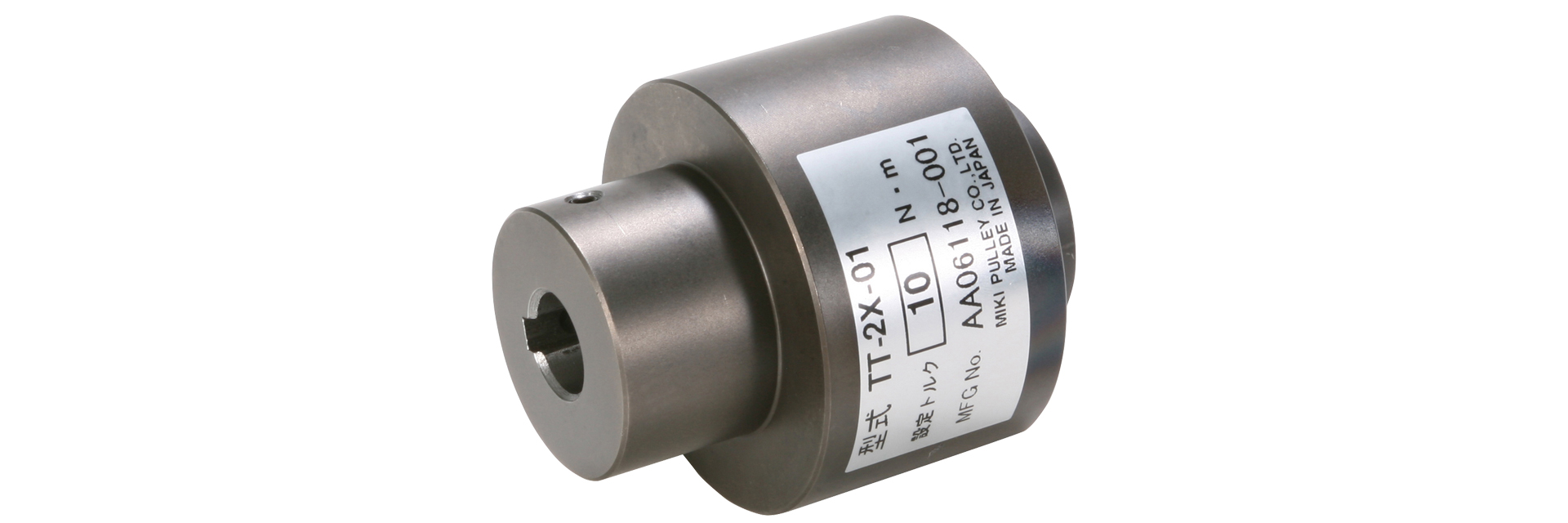

三木プーリのTT01タイプ過負荷保護装置製品画像（TT2軸突合せ用トルクリミッタ・伝動安全機器）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

過負荷がかかった際に、溝からドライブキーがはずれることで入力と出力を分断し、装置を保護します。過負荷が取り除かれれば、再び同じトルク・同じ割り出し位置で自動的に連結します。こちらのタイプは、二軸突き合わせ用として使用し、フレキシブルカップリングとしての役目も果たします。

【仕様】

型　式	サイズ	設定トルク値［N･m］（1500min⁻¹の時）									許容取付誤差		最高回転速度［min⁻¹］	慣性モーメント［kg・m²］	質量［kg］
											偏心	偏角
											[mm]	［°］
TT-1X-01	1X	0.2	0.5	1.0	1.5	2.0	2.5	3.0	3.5^*	4.0^*	0.2	0.5	1800	0.06 × 10⁻³	0.3
TT-2-01	2	1	2	3	4	5	6	7	8^*	10^*	0.2	0.5	1800	0.26 × 10⁻³	0.7
TT-2X-01	2X	2	3	5	8	10	12	15	18^*	20^*	0.2	0.5	1800	0.52 × 10⁻³	1.0
TT-3-01	3	5	8	10	15	20	25	30	35^*	40^*	0.2	0.5	1800	1.23 × 10⁻³	1.5
TT-3X-01	3X	10	16	20	30	40	50	60	70^*	80^*	0.2	0.5	1800	1.94 × 10⁻³	2.7
TT-4X-01	4X	20	30	50	80	100	120	150	180^*	200^*	0.2	0.5	500	14.8 × 10⁻³	6.3

上表の設定トルク値は回転速度1500min-1時の値です。
設定トルク値は± 20% 程度のばらつきがあります。
＊部のトルクで耐久性が必要な場合は、サイズアップしてください。

【寸法】

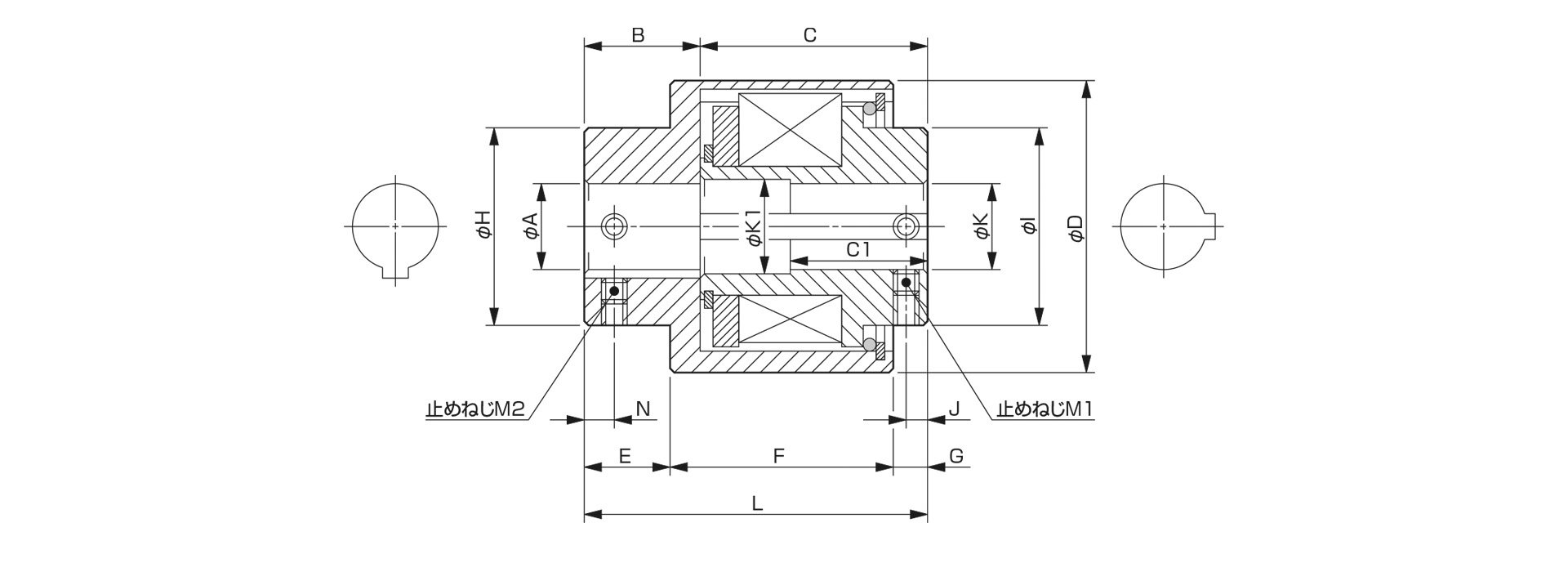

三木プーリのTT2軸突合せ用TT01モデル過負荷保護装置寸法図外形寸法および取付寸法を示す寸法図

単位 [mm]
サイズ	K1	B	C	C1	D	E	F	G	H	I	J	L	N	M1	M2
1X	12.5	20	30	23	42	15	30	5	25	22	3	50	6	2-M4	2-M4
2	16.5	24.5	41.5	32.5	55	20	35	11	35	32	5	66	7	2-M5	2-M5
2X	20.5	31	45	34	65	25	40	11	40	38	5	76	8	2-M5	2-M5
3	25.5	37.5	53.5	40	75	30	50	11	45	45	5	91	10	2-M6	2-M6
3X	25.5	36	85	41	75	30	80	11	45	45	6	121	10	2-M6	2-M6
4X	28.5	46	95	60	120	35	90	16	80	80	8	141	12	2-M10	2-M10

サイズ4X のφK が30mm 以上の場合、形状がストレートとなりK1・C1寸法はありません。

【トルク係数】

設置軸回転数が1500min-1以下の場合に検討必要な補正係数 a

三木プーリのTT2軸突合せ用TT01モデル過負荷保護装置トルク係数グラフ

動作希望トルク ÷ 動作軸回転数別補正係数 a に近い値のモデル選定が必要です。

【標準穴径φ A】

単位 [mm]
型式	穴加工規格	穴径呼び	標準穴径 K [mm]
型式	穴加工規格	穴径呼び	8	10	11	12	14	15	16	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50
TT-1X-01	JIS 旧規格E9 対応	無記	●	●	●	●
	JIS 規格H9 対応	H		●	●	●
	モータ規格対応	N
TT-2-01	JIS 旧規格E9 対応	無記			●	●	●	●	●
	JIS 規格H9 対応	H			●	●	●	●	●
	モータ規格対応	N					●
TT-2X-01	JIS 旧規格E9 対応	無記					●	●	●	●	●	●
	JIS 規格H9 対応	H					●	●	●	●	●
	モータ規格対応	N					●				●
TT-3-01	JIS 旧規格E9 対応	無記								●	●	●	●	●	●
	JIS 規格H9 対応	H								●	●	●	●	●	●
	モータ規格対応	N									●			●
TT-3X-01	JIS 旧規格E9 対応	無記								●	●	●	●	●	●
	JIS 規格H9 対応	H								●	●	●	●	●	●
	モータ規格対応	N									●			●
TT-4X-01	JIS 旧規格E9 対応	無記									●	●	●	●	●	●	●	●	●	●	●	●	●
	JIS 規格H9 対応	H									●	●	●	●	●	●	●	●	●	●	●	●	●
	モータ規格対応	N									●		●		●				●		●

穴径φ8mm　にはキー溝がありません。

【標準穴径φ K】

単位 [mm]
型式	穴加工規格	穴径呼び	標準穴径 A [mm]
型式	穴加工規格	穴径呼び	8	10	11	12	14	15	16	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50
TT-1X-01	JIS 旧規格E9 対応	無記	●	●	●	●
	JIS 規格H9 対応	H		●	●	●
	モータ規格対応	N
TT-2-01	JIS 旧規格E9 対応	無記			●	●	●	●	●
	JIS 規格H9 対応	H			●	●	●	●	●
	モータ規格対応	N					●
TT-2X-01	JIS 旧規格E9 対応	無記					●	●	●	●	●	●
	JIS 規格H9 対応	H					●	●	●	●	●
	モータ規格対応	N					●				●
TT-3-01	JIS 旧規格E9 対応	無記								●	●	●	●	●	●
	JIS 規格H9 対応	H								●	●	●	●	●	●
	モータ規格対応	N									●			●
TT-3X-01	JIS 旧規格E9 対応	無記								●	●	●	●	●	●
	JIS 規格H9 対応	H								●	●	●	●	●	●
	モータ規格対応	N									●			●
TT-4X-01	JIS 旧規格E9 対応	無記									●	●	●	●	●	●	●	●	●	●	●	●	●
	JIS 規格H9 対応	H									●	●	●	●	●	●	●	●	●	●	●	●	●
	モータ規格対応	N									●		●		●				●		●

穴径φ8mm にはキー溝がありません。

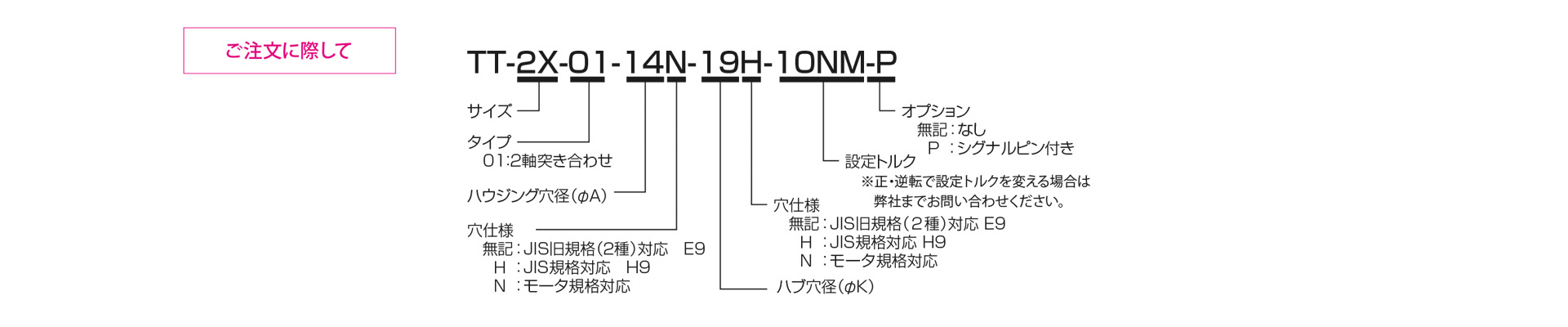

三木プーリのTT01モデル過負荷保護装置（TT2軸突合せ用）ご注文時の型式構成説明図
