SFF [DS-CC/CF] 간이 클린 대응 타입_53

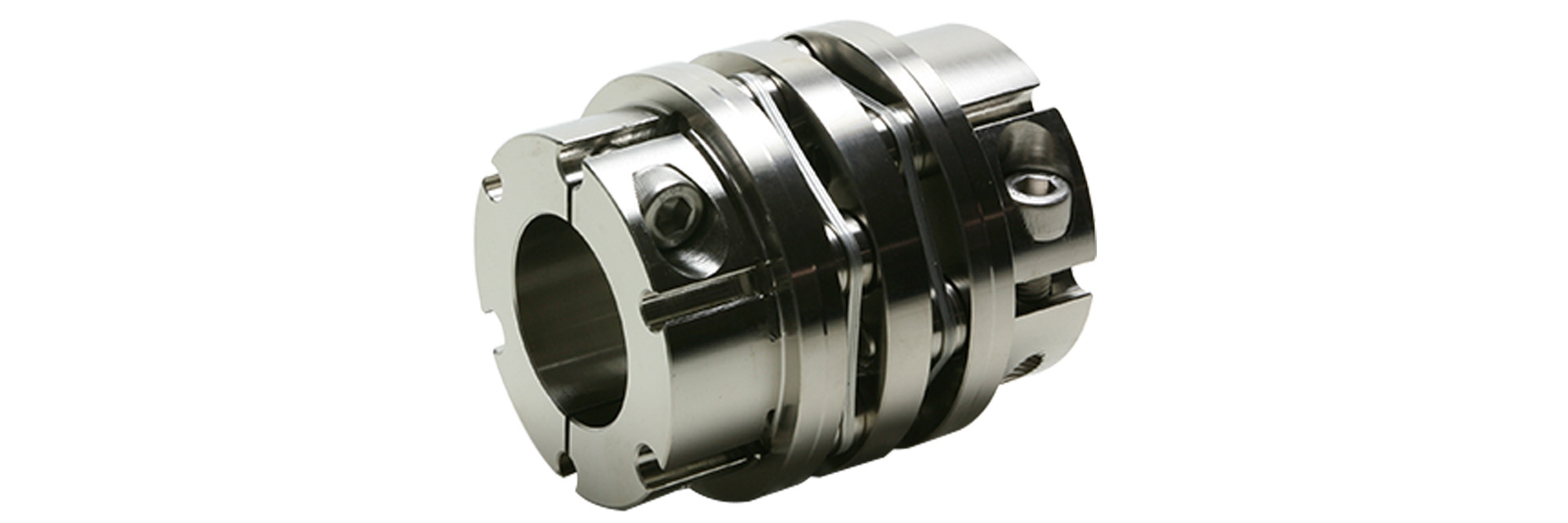

三木プーリのサーボフレックスSFFモデル SFF-DSクリーン仕様タイプ 金属板ばねカップリング製品画像（クリーン仕様・高精度トルク伝達・サーボ用途軸継手）
카탈로그 다운로드
사용 설명서 다운로드
송출축용 서보 모터 구동 커플링 SFF 모델의 더블 엘리먼트 타입에 무전해 니켈 도금을 적용하고, 클린 세척·조립 및 클린 포장을 실시한 간이 클린 대응 제품입니다.축력을 확보하기 위한 클램프 볼트용 그리스는 불소계 그리스와 저발진 그리스 두 종류 중에서 선택할 수 있습니다.

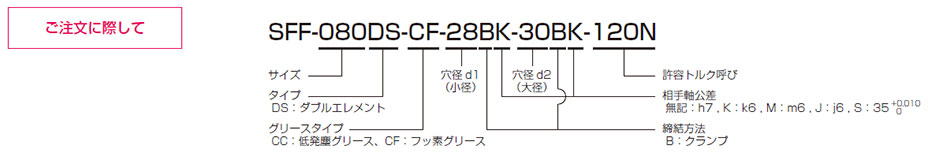

【사양】클램프 체결 방식

형식 허용 토크
[N·m]		 허용 오차 최대 회전
속도 [min⁻¹]		 비틀림 스프링 상수
[N·m/rad]		 축방향 스프링 계수
[N/mm]		 관성
모멘트 [kg·m²]		 질량
[kg]		 가격
[엔]
편심
[mm]		 편각
[°]		 축 방향
[mm]
SFF-040DS-□-□B-□B-8N 8 0.1 1(한쪽) ±0.4 14000 7500 87 0.04×10⁻³ 0.22 -
SFF-050DS-□-□B-□B-16N 16 0.2 1(단면) ±0.6 14000 16000 72.5 0.13×10⁻³ 0.46 -
SFF-060DS-□-□B-□B-40N 40 0.2 1(한쪽) ±0.6 14000 52000 199.5 0.28×10⁻³ 0.64 -
SFF-060DS-□-□B-□B-50N 50 0.2 1(한쪽) ±0.6 14000 52000 199.5 0.29×10⁻³ 0.61 -
SFF-070DS-□-□B-□B-65N 65 0.25 1(한쪽) ±1.0 14000 120000 242 0.53×10⁻³ 0.90 -
SFF-080DS-□-□B-□B-120N 120 0.31 1(한쪽) ±1.0 13000 155000 273 1.50×10⁻³ 1.72 -
SFF-090DS-□-□B-□B-150N 150 0.32 1(한쪽) ±1.2 12000 260000 160.5 2.03×10⁻³ 2.02 -
SFF-100DS-□-□B-□B-250N 250 0.38 1(단일) ±1.3 10000 370000 270 4.18×10⁻³ 3.12 -
  • 최대 회전 속도는 동적 균형을 고려하지 않았습니다.
  • 비틀림 스프링 계수의 값은 요소 단일 기준의 값입니다.
  • 관성 모멘트 및 질량은 최대 구멍 직경 시의 값입니다.

[치수] 클램프 체결 방식

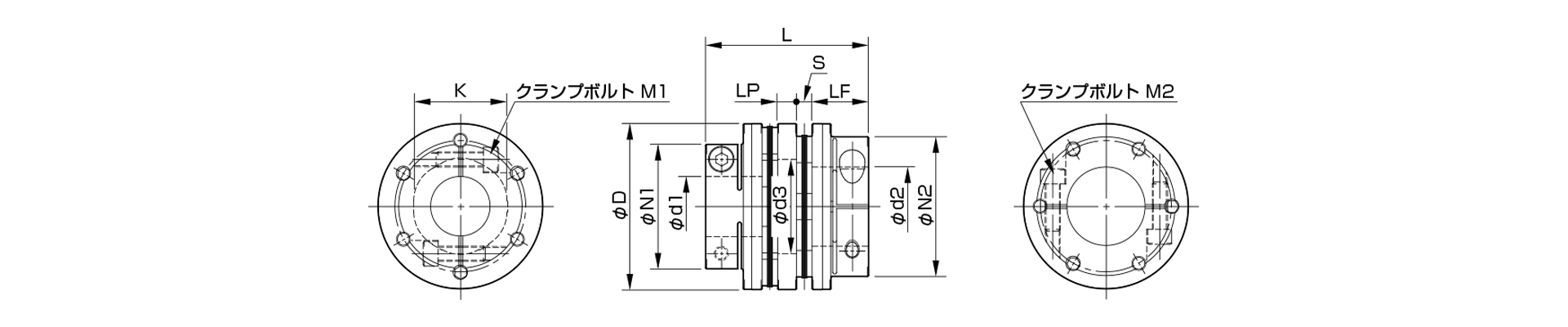

三木プーリのサーボフレックスシリーズSFFモデルDSタイプ（クリーン仕様）金属板ばねカップリング寸法図 外形寸法および主要部寸法を示す寸法図
SFF-DS 치수표
모델 d1 d2 D L N1・N2 LF LP S d3 K M1・M2 조임 토크 [N·m]
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 수량-명목 CC 저발진 CF 불소
SFF-040DS-□-□B-□B-8N 8~16 8~16 38 48.8 33 17.5 6 3.9 17 17 2-M4 4.5 4.5
SFF-050DS-□-□B-□B-16N 10~19 10~19 48 60.8 42 21.5 7 5.4 20 20 2-M5 9 8.5
SFF-060DS-□-□B-□B-40N 12~22 12~22 58 65.8 44 24 7 5.4 31 32 2-M6 16 16
－ 24~28 58 65.8 48 24 7 5.4 31 32 2-M5 9 8.5
－ 30 58 65.8 52 24 7 5.4 31 32 2-M5 9 8.5
SFF-060DS-□-□B-□B-50N 24~28 24~28 58 65.8 48 24 7 5.4 31 32 2-M5 9 8.5
30 30 58 68.5 52 24 7 5.4 31 32 2-M5 9 8.5
SFF-070DS-□-□B-□B-65N 18~19 18~25 68 69.8 47 25 8 5.9 37 38 2-M6 16 16
－ 28~35 68 69.8 56 25 8 5.9 37 38 2-M6 16 16
SFF-080DS-□-□B-□B-120N 28~35 28~35 78 85.4 70 30 10 7.7 40 42 2-M8 37 45
38 38 78 85.4 74 30 10 7.7 40 42 2-M8 37 45
SFF-090DS-□-□B-□B-150N 35~42 35~42 88 86.6 74 30 10 8.3 50 50 2-M8 37 45
SFF-100DS-□-□B-□B-250N 38~48 38~48 98 112.4 84 40 12 10.2 52 56 2-M10 68 65
  • 클램프 볼트 M1·M2의 규격은 수량-나사 규격으로 표기되며, 수량은 한쪽 허브의 개수를 의미합니다.
  • 축 방향 하중을 확보하기 위한 클램프 볼트용 그리스는 저발진 그리스와 불소 그리스 중 하나를 선택해 주십시오.

[표준 구멍 직경] 클램프 체결 방식

SFF-DS 표준 구멍 직경 표
형식 표준 구멍 직경 d1・d2 [mm]
8 9 9.525 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48
SFF-040DS-□-□B-□B-8N ● ● ● ● ● ● ● ● ●
SFF-050DS-□-□B-□B-16N ● ● ● ● ● ● ● ● ●
SFF-060DS-□-□B-□B-40N ● ● ● ● ● ● ● ● ● ● ● ● ●
SFF-060DS-□-□B-□B-50N ● ● ● ●
SFF-070DS-□-□B-□B-65N ● ● ● ● ● ● ● ● ● ●
SFF-080DS-□-□B-□B-120N ● ● ● ● ●
SFF-090DS-□-□B-□B-150N ● ● ● ●
SFF-100DS-□-□B-□B-250N ● ● ● ●
  • ● 표시가 있는 란의 구멍 직경은 표준 구멍 직경으로 적용됩니다.
?
