BMM(NHF) 플랜지 장착형

三木プーリのBMM-NHFタイプ 励磁作動形ブレーキ付きモータ製品画像（高応答ブレーキモータ・駆動制御・産業用モータ）
카탈로그 다운로드
사용 설명서 다운로드
일반 모터의 치수를 변경하지 않고 내부에 자계 브레이크와 전원 장치를 내장했습니다. 브레이크 코일에 전류를 흘리면 모터 축이 제동됩니다. 또한 전류를 차단하면 브레이크가 즉시 해제됩니다. 브레이크 토크 전달에는 정하중형 판 스프링을 사용하고 있어 항상 안정적인 제동 성능을 발휘합니다. 플랜지 장착 방식입니다.

【사양】

모델명 모터 브레이크 회전부 관성 모멘트 J [kg·m²] 허용 제동 전력 Pbaℓ [W] 총 제동 일 ET [J] 작동 시간 질량 [kg]
프레임 번호 출력 [kW] 4극 토크 T[N·m] 코일(20℃ 기준) 내열 등급 공극 아마추어 흡입 시간 ta [s] 아머처 방출 시간 tar [s]
프레임 번호 토크 T [N·m] 전압 [V] 전류 [A] 저항 [Ω] 용량 [W] 규정값 [mm] 한계값 [mm] 아머처 흡입 시간 ta [s]
BMM-024-NHBN 63 0.2 2.5 DC180 0.06 2956 11 B 0.10~0.20 0.30 0.9×10⁻³ 11 5.0×10⁷ 0.015 0.015 7
BMM-024-NHFN 63 0.2 2.5 DC180 0.06 2956 11 B 0.10~0.20 0.30 0.9×10⁻³ 11 5.0×10⁷ 0.015 0.015 8
BMM-044-NHB 71 0.4 5 DC180 0.07 2458 12.6 B 0.10~0.20 0.35 2.4×10⁻³ 26.2 7.0×10⁷ 0.030 0.030 9
BMM-044-NHF 71 0.4 5 DC180 0.07 2458 12.6 B 0.10~0.20 0.35 2.4×10⁻³ 26.2 7.0×10⁷ 0.030 0.030 10
BMM-074-HPB 80 0.75 10 DC180 0.089 2039 16 B 0.15~0.25 0.45 3.8×10⁻³ 32.7 17.0×10⁷ 0.040 0.040 14.5
BMM-074-HPF 80 0.75 10 DC180 0.089 2039 16 B 0.15~0.25 0.45 3.8×10⁻³ 32.7 17.0×10⁷ 0.040 0.040 16.5
BMM-154-HPB 90 1.5 20 DC180 0.123 1466 22.1 B 0.15~0.25 0.70 9.5×10⁻³ 45.8 25.0×10⁷ 0.060 0.060 22
BMM-154-HPF 90 1.5 20 DC180 0.123 1466 22.1 B 0.15~0.25 0.70 9.5×10⁻³ 45.8 25.0×10⁷ 0.060 0.060 25
BMM-224-HPB 100 2.2 30 DC180 0.167 1080 30 B 0.20~0.30 1.00 15.2×10⁻³ 58.9 50.0×10⁷ 0.070 0.070 32
BMM-224-HPF 100 2.2 30 DC180 0.167 1080 30 B 0.20~0.30 1.00 15.2×10⁻³ 58.9 50.0×10⁷ 0.070 0.070 37
BMM-374-HPB 112 3.7 50 DC180 0.17 1059 30.6 B 0.20~0.30 1.10 22.6×10⁻³ 73.6 75.0×10⁷ 0.070 0.080 42
BMM-374-HPF 112 3.7 50 DC180 0.17 1059 30.6 B 0.20~0.30 1.10 22.6×10⁻³ 73.6 75.0×10⁷ 0.070 0.080 47
  • 0.2kW·0.4kW 모터는 JIS C 4210, 0.75kW 이상의 모터는 JIS C 4213을 준수하는 완전 밀폐형 외부 송풍 모터입니다. (주식회사 히타치 산기 시스템 제조)
  • 모터 입력 전원은 3상 AC 200V/50Hz, AC 200V·220V/60Hz입니다.
  • 브레이크 모터의 허용 제동 횟수에 대해서는 설계 확인 사항 페이지를 참조해 주십시오. 구체적인 횟수는 부하 조건에 따라 달라지므로, 선정 계산을 통해 확인해 주십시오.

【치수】

三木プーリの励磁作動形ブレーキ付きモータBMMモデルNHFタイプ寸法図 外形寸法および取付寸法を示す寸法図
단위 [mm]
형식 본체 치수 CAD 파일 번호
L LR LL D KL LC LB LA LE LG LZ S W U T Q V
BMM-024-NHFN 241 23 218 130 115 160 110 130 3.5 8 10 11h6 － 1 － 23 － BMM-NHF1
BMM-044-NHF 256.5 30 226.5 145 124.5 160 110 130 3.5 10 10 14 j6 5 3 5 30 M5×0.8 깊이 18 BMM-NHF2
BMM-074-HPF 295 40 255 163 132 200 130 165 3.5 12 12 19 j6 6 3.5 6 40 M6×1 깊이 20 BMM-NHF3
BMM-154-HPF 341 50 291 176 144 200 130 165 3.5 12 12 24 j6 8 4 7 50 M6×1 깊이 20 BMM-NHF4
BMM-224-HPF 388.5 60 328.5 195 151 250 180 215 4.0 16 14.5 28 j6 8 4 7 60 M6×1 깊이 20 BMM-NHF5
BMM-374-HPF 422 60 362 215 164 250 180 215 4.0 16 14.5 28 j6 8 4 7 60 M6×1 깊이 20 BMM-NHF6

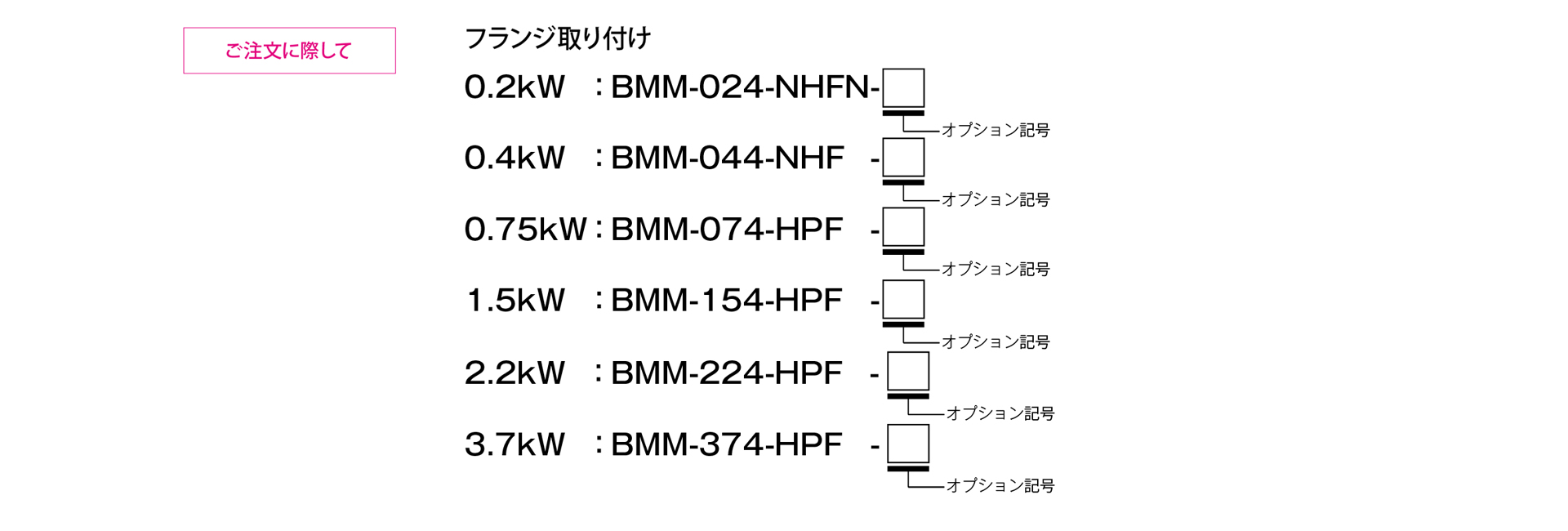

三木プーリのBMMモデル NHFタイプ 励磁作動形ブレーキ付きモータ ご注文時の型式構成説明図
